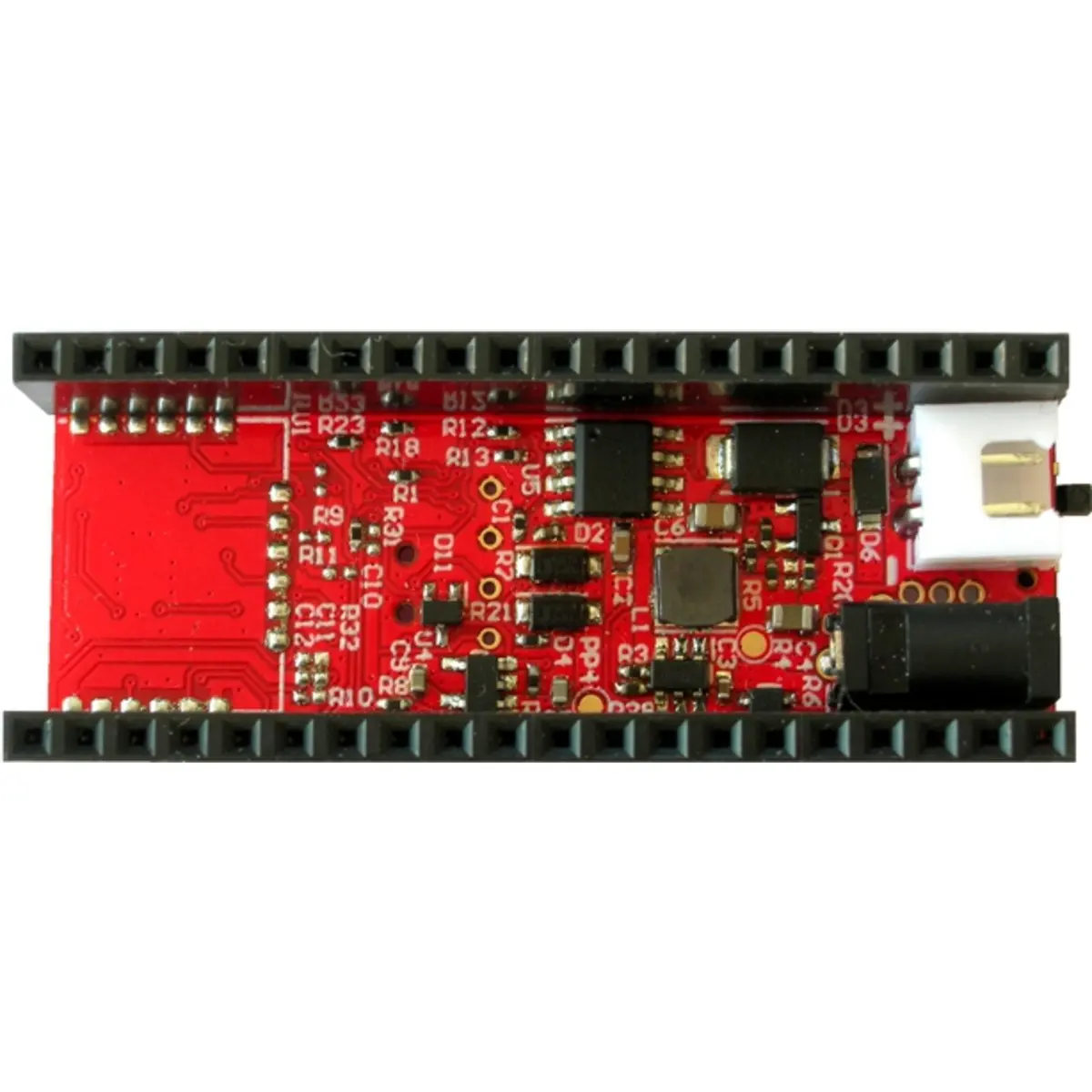

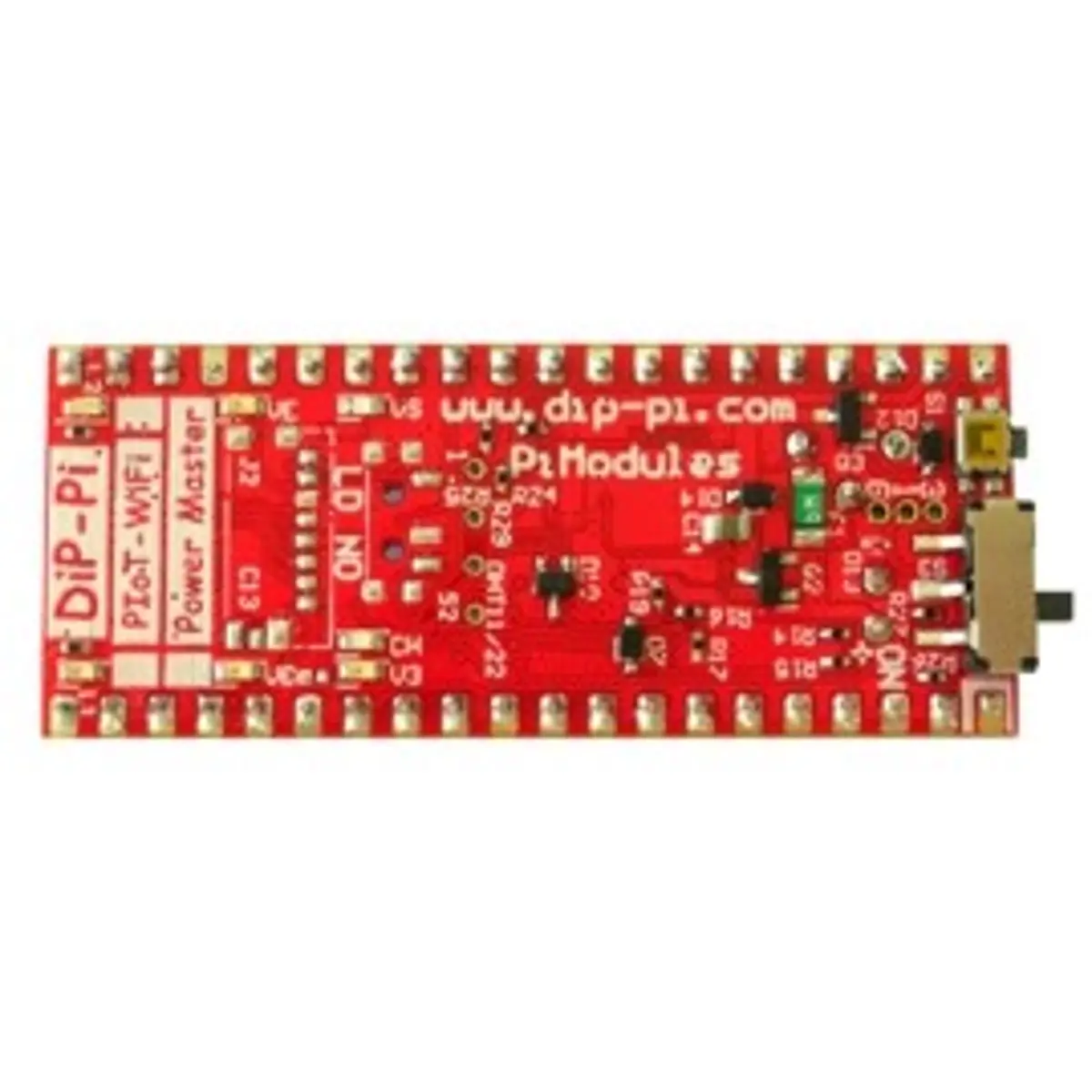

O DiP-Pi Power Master é um módulo (HAT) desenhado para ser utilizado com um Raspberry Pi Pico, com ênfase na alimentação e ligação de diversos sensores.
Ele pode fornecer ao sistema até 1.5A (@ 4.8V) convertidos de 6-18VDC em vários esquemas de alimentação externa como carros, painéis solares, aplicações indústrias etc. (para além da energia disponibilizada pela ficha micro-USB do Raspberry Pi Pico).
A alimentação 6-18VDC (Extended Powering Source - EPR) está protegida contra polaridade invertida, ESD e possui um fusível rearmável (PPTC).
O DiP-Pi Power Master também permite a ligação de uma bateria LiPo ou Li-Ion com carregamento automático e inclui um sistema de comutação automática da alimentação (funcionalidade de UPS).
O carregador carrega automaticamente a bateria conectada (se usada), mas, além disso, o utilizador pode ligar / desligar o carregador se for necessário.
Uma vez que os Raspberry Pi Pico não possuem um botão RESET, este foi incluído neste módulo, para além de um interruptor ON/OFF que desliga este módulo, atuando em todas as fontes de alimentação (USB, EPR ou bateria).
O utilizador pode monitorizar (por meio dos pinos A/D do Raspberry Pi Pico) o nível da bateria e o nível de EPR com os conversores A/D da PICO. Ambas as entradas A/D estão ligadas com resistências de 0 OHM (tamanho 0402), portanto, se por qualquer motivo o utilizador precisar usar esses pinos PICO para outra funcionalidade, elas podem ser facilmente removidas.
Cada estado da fonte de alimentação é indicado por LEDs informativos separados (VBUS, VSYS, VEPR, CHGR, V3V3).
O utilizador pode utilizar baterias do tipo LiPo ou Li-Ion com qualquer capacidade, no entanto, deve assegurar que essas baterias possuam um circuito de proteção (PCB) que limite a corrente a um valor máximo de 2A.
O carregador de bateria está configurado para carregar com uma corrente de 240mA. Este valor é definido por uma resistência, portanto, se o utilizador precisar de mais ou menos corrente, ele mesmo pode alterá-la.
Em adição a todas as características já referidas, o DiP-Pi Power Master também está equipado com interfaces para 1-wire e sensores DHT11/22.
A combinação de alimentação estendida (Extended Powering Source) com a possibilidade de ligação de uma bateria e interfaces de sensores, fazem com que este módulo seja ideal para aplicações como Data Logger, monitorização de sistemas, etc.
DiP-Pi Power Master é compatível com muitos exemplos prontos para usar, escritos em Micro Python ou C/C++.
PRINCIPAIS CARACTERÍSTICAS:
- Compatível com pinout do Raspberry Pi Pico
- Inclui barras de pinos fêmea soldadas
- LEDs informativos independentes (VBUS, VSYS, VEPR, CHGR, V3V3)
- Botão para RESET do Raspberry Pi Pico
- Interruptor deslizante ON/OFF atuando em todas as fontes de alimentação (USB, EPR, bateria)
- Alimentação externa compatível com carros, aplicações Industriais, etc.
- Proteção de Polaridade Inversa
- Proteção Fusível PPTC
- Proteção ESD
- Monitorização de nível de alimentação externa EPR (no ADC1 (GP27))
- Monitorização de nível de bateria (no ADC0 (GP26))
- Carregador de bateria automático (para baterias LiPo/Li-ion protegidas por PCB - 2A máx.)
- Carregador de bateria pode ser desligado pelo utilizador
- Mudança automática de alimentação por cabo para alimentação por bateria e vice-versa (funcionalidade UPS);
- Vários esquemas de alimentação podem ser usados ao mesmo tempo com alimentação por USB, alimentação externa e alimentação por bateria
- Interface incorporada de 1 fio (1-Wire)
- Interface DHT-11/22 incorporada
ESPECIFICAÇÕES:
- Opções de alimentação:
· Externa: 6-18 V DC
· Por bateria: LiPo ou Li-Ion com módulo de proteção incorporado (PCM)
· Através do VBUS: fornecida pelo Raspberry Pi Pico
- Conversor de Buck no EPR: 1.5A @ 4.8V
- Low-dropout regulator (LDO) incorporado: 3.3V@600mA
- Ficha de ligação da bateria: JST macho 2.5mm
- Ficha DC fêmea: 3.4/1.3 – 3.5/1.3 mm
- Dimensões 21 mm x 51 mm
► Link para o site do fabricante► Especificações técnicas e comparação dos modelos DiP-Pi PICOExemplo de uma aplicação com o DiP-Pi Power Master ligado a um Raspberry Pi Pico e uma bateria:
