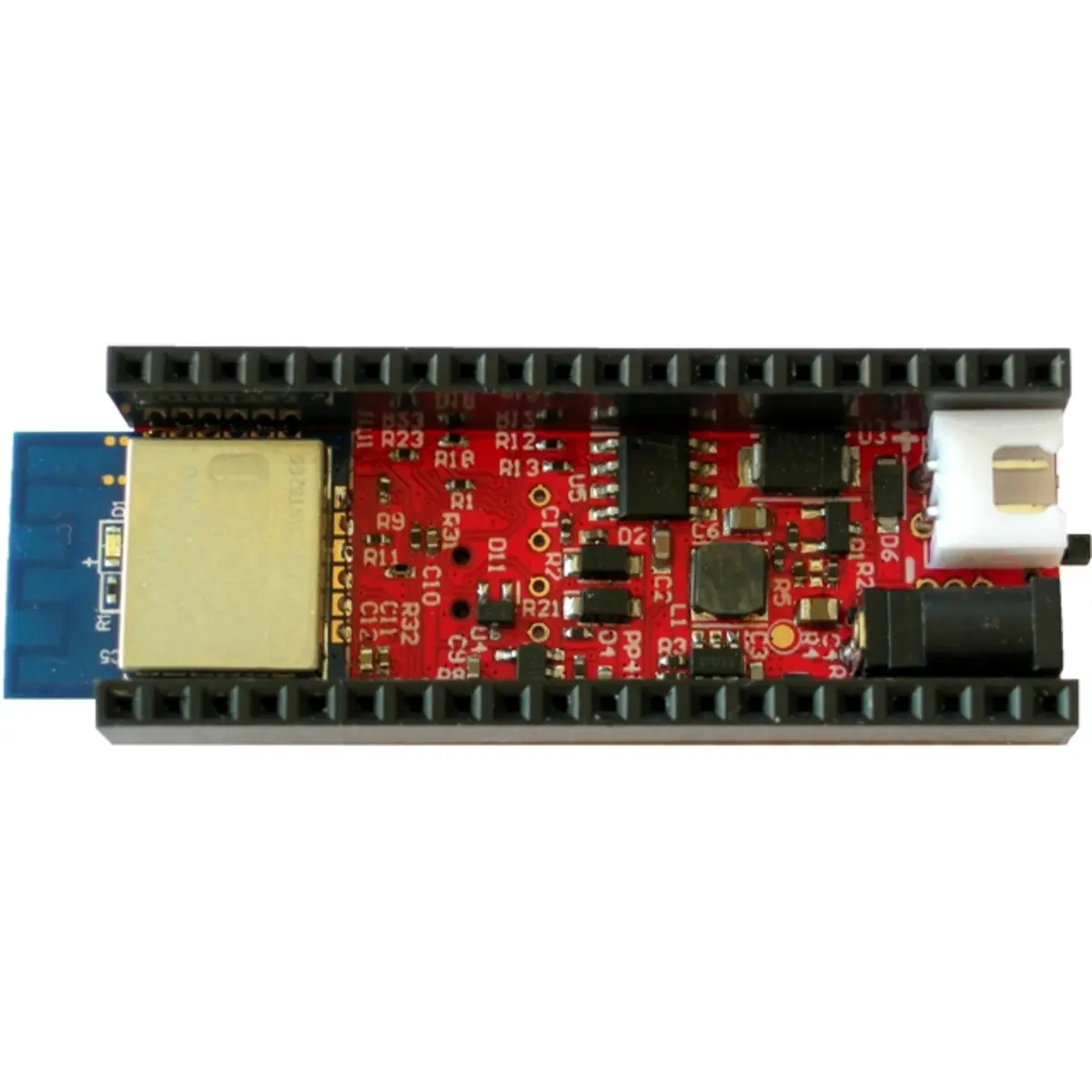

O DiP-Pi PIoT (Power-IoT) es un módulo (HAT) diseñado para utilizarse con un Raspberry Pi Pico, añadiéndole la mayoría de las funcionalidades necesarias en aplicaciones IoT.
Este módulo es un sistema de conectividad WiFi con alimentación avanzada, interfaces integradas de sensores, conexión para batería LiPo, funcionalidad UPS, LEDs informativos y mucho más.
Puede proporcionar al sistema hasta 1.5A (@ 4.8V) convertidos de 6-18VDC en varios esquemas de alimentación externa como coches, paneles solares, aplicaciones industriales, etc. (además de la energía suministrada por el conector micro-USB del Raspberry Pi Pico).
La alimentación 6-18VDC (Extended Powering Source - EPR) está protegida contra polaridad invertida, ESD y dispone de un fusible rearmable (PPTC).
El DiP-Pi PIoT también permite la conexión de una batería LiPo o Li-Ion con carga automática e incluye un sistema de conmutación automática de la alimentación (funcionalidad de UPS).
El cargador carga automáticamente la batería conectada (si se utiliza), pero, además, el usuario puede encender / apagar el cargador si es necesario.
Dado que los Raspberry Pi Pico no tienen un botón RESET, este se ha incluido en este módulo, además de un interruptor ON/OFF que apaga este módulo, actuando sobre todas las fuentes de alimentación (USB, EPR o batería).
El usuario puede monitorizar (mediante los pines A/D del Raspberry Pi Pico) el nivel de la batería y el nivel de EPR con los convertidores A/D de la PICO. Ambas entradas A/D están conectadas con resistencias de 0 OHM (tamaño 0402), por lo que, si por cualquier motivo el usuario necesita usar esos pines PICO para otra funcionalidad, pueden retirarse fácilmente.
Cada estado de la fuente de alimentación se indica mediante LEDs informativos separados (VBUS, VSYS, VEPR, CHGR, V3V3).
El usuario puede utilizar baterías del tipo LiPo o Li-Ion con cualquier capacidad; no obstante, debe asegurarse de que esas baterías dispongan de un circuito de protección (PCB) que limite la corriente a un valor máximo de 2A.
El cargador de batería está configurado para cargar con una corriente de 240mA. Este valor se define mediante una resistencia, por lo que, si el usuario necesita más o menos corriente, puede ajustarla.
El DiP-Pi PIoT también está equipado con un módulo WiFi ESP8266 Clone con antena integrada, lo que aumenta significativamente las posibilidades en aplicaciones IoT.

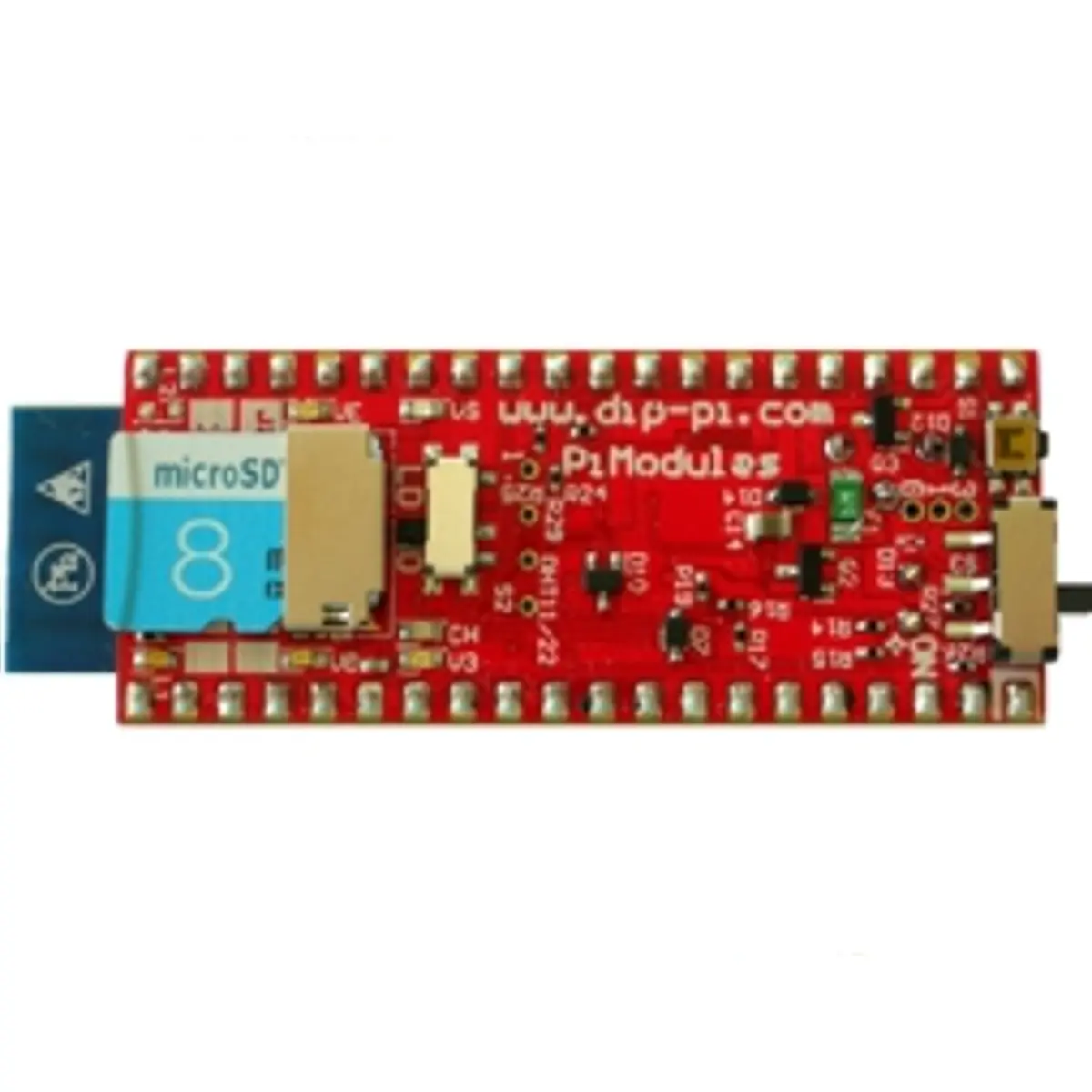

Además de todas las características ya mencionadas, el DiP-Pi PIoT también está equipado con interfaces para 1-wire, sensores DHT11/22 y un conector para tarjeta micro-SD.
La combinación de alimentación extendida (Extended Powering Source) con la posibilidad de conectar una batería y las interfaces de sensores hace que este módulo sea ideal para aplicaciones IoT como Data Logger, monitorización de sistemas, etc.
DiP-Pi PIoT es compatible con muchos ejemplos listos para usar, escritos en Micro Python o C/C++.
PRINCIPALES CARACTERÍSTICAS:
- Compatible con el pinout del Raspberry Pi Pico
- Incluye tiras de pines hembra soldadas
- El Raspberry Pi Pico puede almacenar/leer datos o ejecutar software desde la tarjeta SD (no incluida);
- LEDs informativos independientes (VBUS, VSYS, VEPR, CHGR, V3V3)
- Botón para RESET del Raspberry Pi Pico
- Interruptor deslizante ON/OFF que actúa sobre todas las fuentes de alimentación (USB, EPR, batería)
- Alimentación externa compatible con coches, aplicaciones industriales, etc.
- Protección contra polaridad inversa
- Protección fusible PPTC
- Protección ESD
- Monitorización del nivel de alimentación externa EPR (en el ADC1 (GP27))
- Monitorización del nivel de batería (en el ADC0 (GP26))
- Cargador de batería automático (para baterías LiPo/Li-ion protegidas por PCB - 2A máx.)
- El cargador de batería puede apagarse por el usuario
- Cambio automático de alimentación por cable para alimentación por batería y viceversa (funcionalidad UPS);
- Se pueden usar varios esquemas de alimentación al mismo tiempo con alimentación por USB, alimentación externa y alimentación por batería
- Interfaz incorporada de 1 hilo (1-Wire)
- Interfaz DHT-11/22 incorporada
- Interruptor para subir el Firmware del ESP8266
ESPECIFICACIONES:
- Opciones de alimentación:
· Externa: 6-18 V DC
· Por batería: LiPo o Li-Ion con módulo de protección incorporado (PCM)
· A través de VBUS: suministrada por el Raspberry Pi Pico
- Convertidor Buck en EPR: 1.5A @ 4.8V
- Regulador de baja caída (LDO) incorporado: 3.3V@600mA
- Conectividad WiFi: Clone del ESP8266
- Conector de batería: JST macho 2.5mm
- Conector DC hembra: 3.4/1.3 – 3.5/1.3 mm
- Dimensiones 21 mm x 51 mm
► Enlace al sitio web del fabricante► Especificaciones técnicas y comparación de los modelos DiP-Pi PICOEjemplo de una aplicación con el DiP-Pi PIoT conectado a un Raspberry Pi Pico y una batería:
