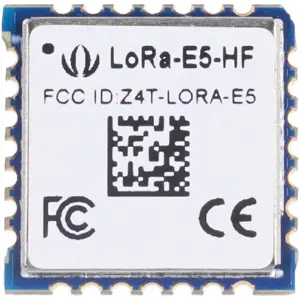

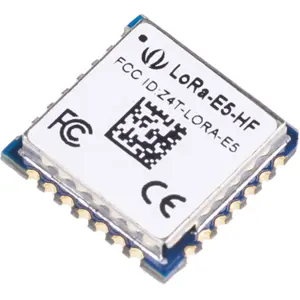

El LoRa-E5 es un módulo LoRaWAN de bajo coste, con consumo de energía ultrabajo, extremadamente compacto y de alto rendimiento, diseñado por Seeed Technology Co., Ltd.
Contiene el chip ST system-level package STM32WLE5JC que pertenece a la familia STM32WL y es uno de los primeros System-on-a-Chip (SoC) integrados con la combinación de LoRa RF y MCU. Dispone, en un único chip monolítico, del MCU de ultra-baja potencia ARM Cortex M4 y del LoRa SX126X (por lo tanto, también admite el modo (G)FSK y LoRa).
Todas las versiones anteriores del módulo LoRaWAN requieren el uso adicional de un MCU (Microcontrolador) para ejecutar el código de la aplicación. Pero ahora puedes poner directamente y de inmediato el Módulo LoRa-E5 STM32WLE5JC en funcionamiento para completar este proceso sin la confusión de accesorios adicionales. Con la forma Stamp Hole, el LoRa-E5 permite integrar este módulo en la placa base de tu dispositivo de forma cómoda. No necesitas perder tiempo y esfuerzo diseñando tu propio dispositivo desde cero con el uso de MCU y chip LoRa. Además, el módulo ya ha sido certificado, de modo que tu dispositivo final puede certificarse y aprobarse por cualquier agencia de forma barata y rápida.
Gracias al diseño innovador, LoRa-E5 tiene un coste comparativamente más bajo que otros módulos LoRaWAN y esto ahorrará mucho tu presupuesto en todo el proceso de diseño del producto.
El módulo LoRa-E5 LoRaWAN® es altamente adecuado para aplicaciones de larga distancia y ultra-bajo consumo de energía, como agricultura inteligente, ciudad inteligente, lectura de contadores inalámbricos, redes de sensores, comunicación inalámbrica y otros escenarios de IoT de área amplia y baja potencia. Si buscas un módulo para diseñar tu propio sensor LoRaWAN, para construir nodos de IoT o para dar soporte a cualquier aplicación de comunicación inalámbrica, LoRa-E5 es la opción premium que ofrece una experiencia de usuario ideal.
CARACTERÍSTICAS:
• Consumo de energía ultrabajo: tan bajo como 2,1uA en modo de suspensión (WOR)

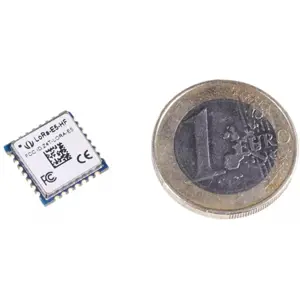

• Tamaño extremadamente compacto: 12 mm * 12 mm * 2,5 mm 28 pines SMT
• Alto rendimiento: TXOP = 22dBm @ 868 / 915MHz; Sensibilidad de -136,5dBm para SF12 con 125KHz BW
• Uso de larga distancia: link budget de 158dB
• Conectividad inalámbrica: protocolo LoRaWAN® incorporado, comando AT, admite el plan de frecuencia LoRaWAN® global
• Compatibilidad mundial: amplia gama de frecuencias; EU868 / US915 / AU915 / AS923 / KR920 / IN865
• Gran flexibilidad: Para usuarios que desean desarrollar software en el MCU del módulo, otros GPIO del MCU pueden manipularse fácilmente, incluyendo UART, I2C, ADC, etc. Estas interfaces GPIO ricas son útiles para usuarios que necesitan ampliar periféricos.
• Con certificaciones FCC y CE
• Este módulo LoRa E5 ha sido diseñado con estándares industriales, por lo que es altamente adecuado para productos de IoT industriales, con una amplia temperatura de funcionamiento de -40°C ~ 85°C.
ESPECIFICACIONES:
• Núcleo: 32-bit Arm Cortex-M4 CPU, hasta 48MHz
• Pila LoRaWAN:
- Integrada con AT Command Firmware;
- Programable con el paquete MCU en el ecosistema STM32Cube
• Encapsulado: SMD, 12*12mm, 28 pines
• Interfaces: UART*3, I2C*1, ADC(12-bit)*l, SPI*1, GPIO*6
• Sensibilidad: -116.5dBm(SF5), -121.5dBm(SF7), -136dBm(SF12)
• Modulación: LoRa, (G)FSK, (G)MSK and BPSK
• Certificaciones: FCC and CE (EU868/US915)
• Alimentación: 1.8V ~ 3.6V
• Potencia de salida RF: hasta +20.8dBm a 3.3V
Nota: Si necesitas una placa para desarrollo de prototipado basada en este módulo, utiliza la
LoRa-E5 mini (STM32WLE5JC) Dev Board.
