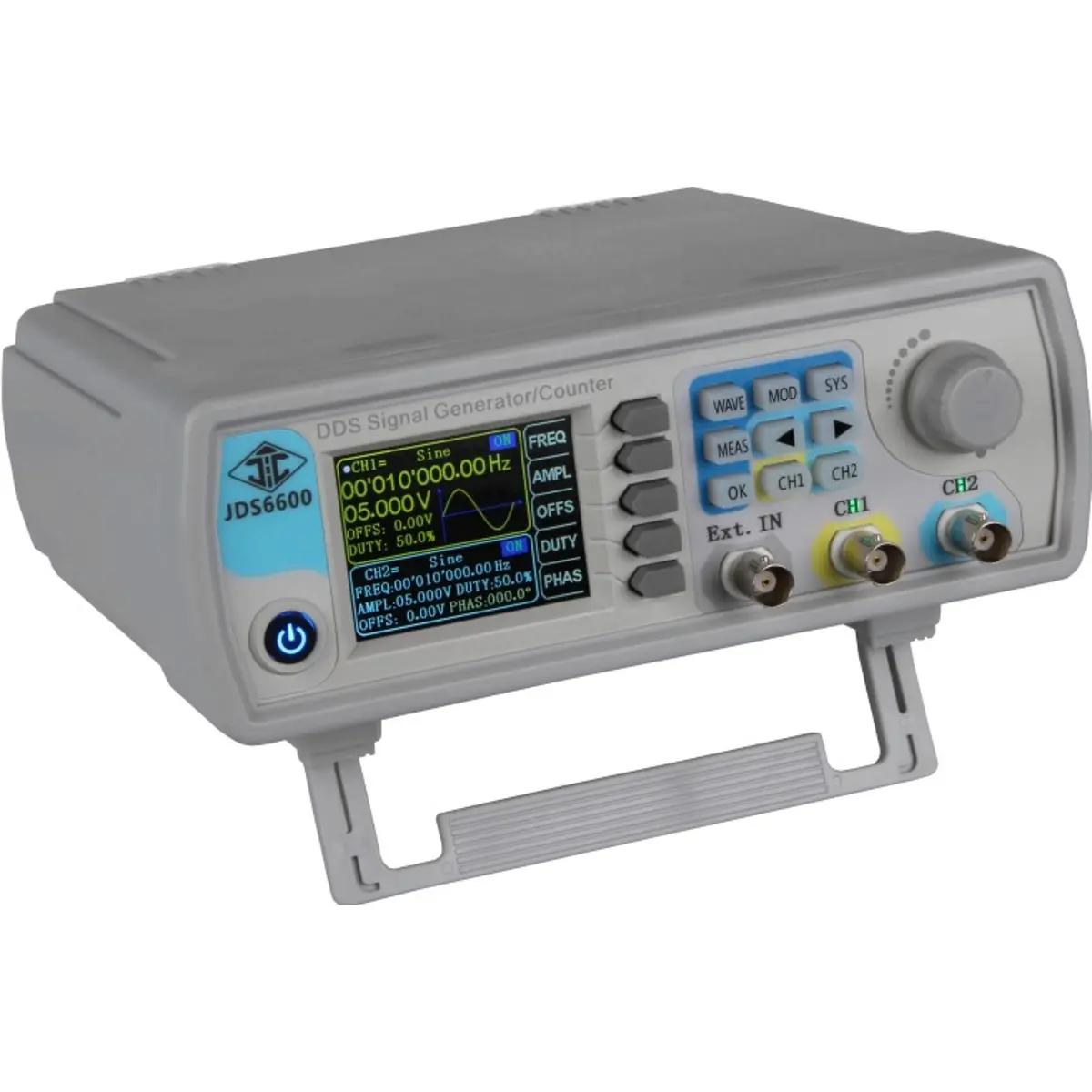

O JDS6600-LITE é um gerador de funções de 2 canais que produz diversos sinais elétricos com frequências de até 15MHz e é uma versão simplificada do JDS6600 (que pode gerar sinais com frequências ainda mais elevadas).
Pode ser usado em diferentes áreas da tecnologia de medição devido às suas diferentes formas de curva, como sinusoidal, quadrada, triângulo, pulso, meia onda e outros.
Com precisão de frequência de ± 20ppm e estabilidade de ± 1ppm/3h, oferece perfeita qualidade e flexibilidade de sinal.
Para além de gerar sinais também possui uma entrada para medição de frequências.
Com o seu ecrã LCD TFT a cores de 2,4 polegadas, mais um encoder rotativo e vários botões de atalho, garante uma ótima facilidade de utilização e, se pretender ainda um maior controlo, pode ligar este gerador de sinais a um PC para ter acesso a funcionalidades ainda mais avançadas.
ESPECIFICAÇÕES:
• Canais:
- 2 com geração de sinal
- 1 com medição de frequências
• Gamas de frequências geradas:
- sinusoidal: 0-15 MHz;
- quadrada, triângulo: 0-15 MHz;
- TTL, pulso: 0-6 MHz
• Gama de frequências medidas: 1-100 MHz
• Formas de onda:
- sinusoidal,
- quadrada,
- triângulo,
- pulso,
- onda média/sólida,
- crescimento/queda exponencial, etc.
• Precisão de frequência: ± 20 ppm
• Estabilidade de frequência: ± 1 Ppm / 3h
• Taxa de amostragem: 266 MSa / s
• Ecrã: TFT LCD a cores de 2,4 polegadas
• Resolução de eixo vertical: 14 bits
• Faixa de amplitude: <10 MHz: 0-20 Vpp; > 10 MHz: 0-10 Vpp
• Resolução de amplitude: 1 mV
• Estabilidade de amplitude: ± 5% / 5h
• Planicidade da amplitude <10 MHz: ± 5%; > 10 MHz: ± 10%
• Impedância de saída: 50 ± 10%
• Dimensões: 194 x 178 x 69 mm
• Peso: 768 g
• Itens incluídos: Gerador de funções, terminais de sinal BNC, fonte de alimentação
Ficha Técnica: Clique Aqui
O JDS6600-LITE é compatível com o software do JDS6600:
Link para a página do software
