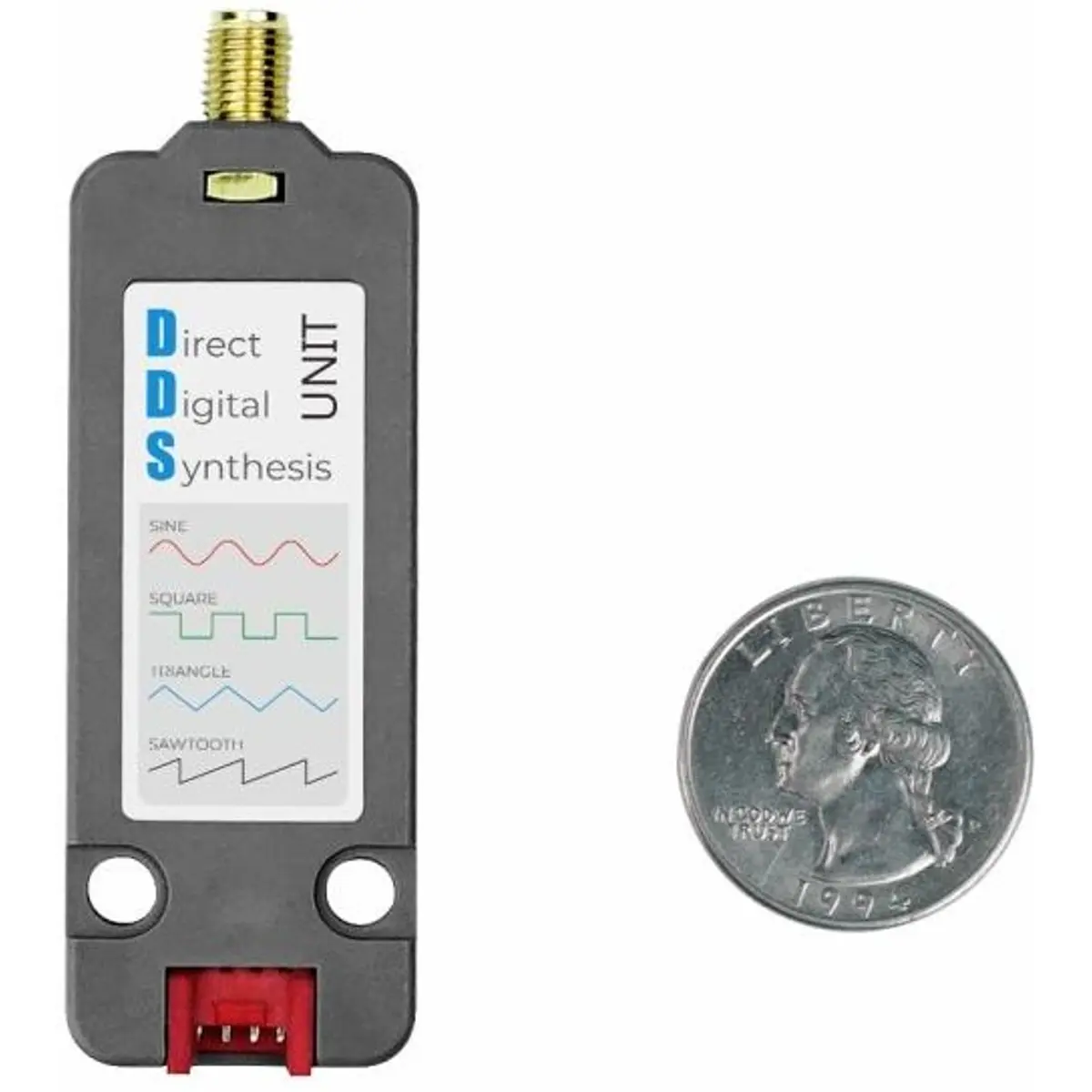

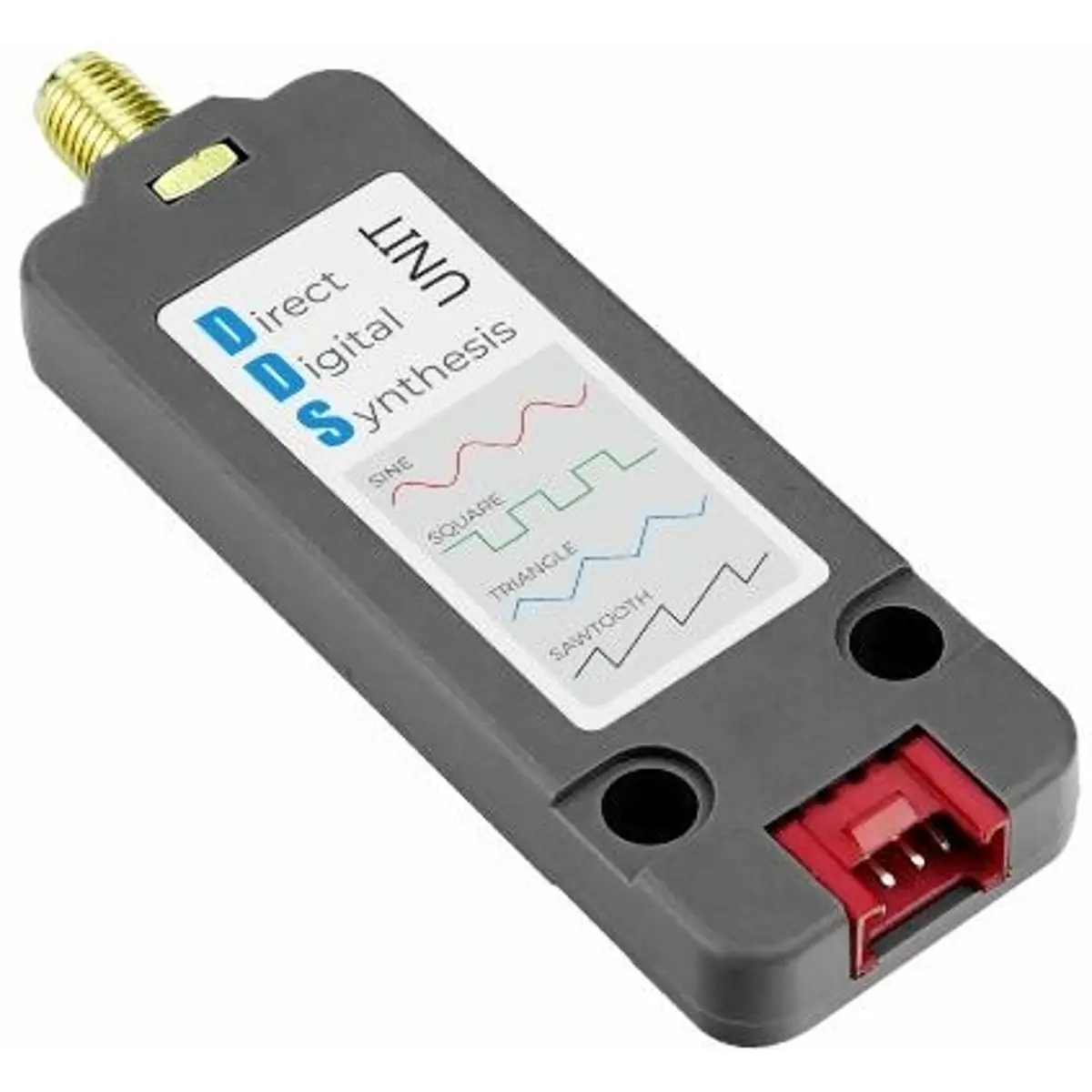

M5Stack U105 - Gerador de funções DDS controlado por I2C

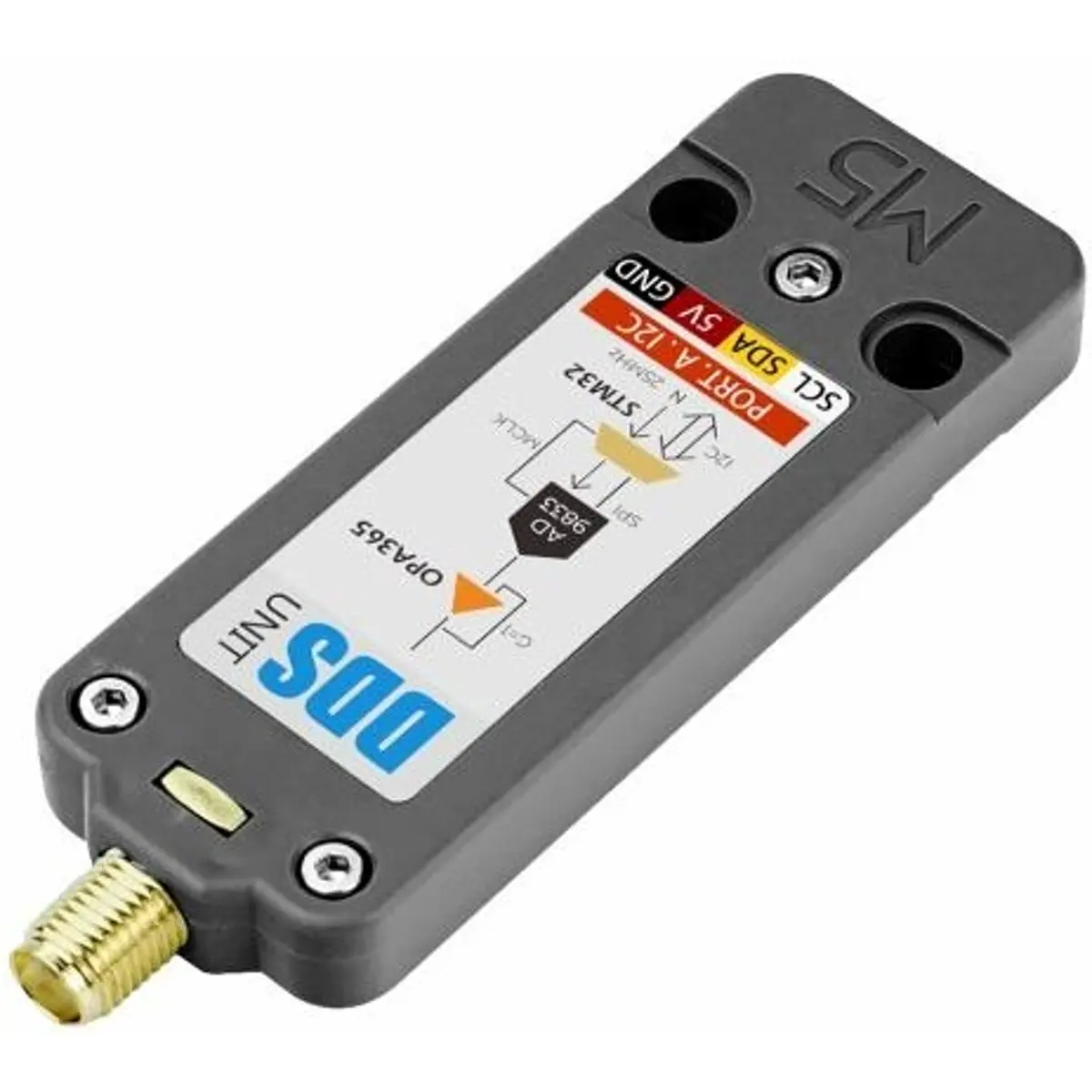

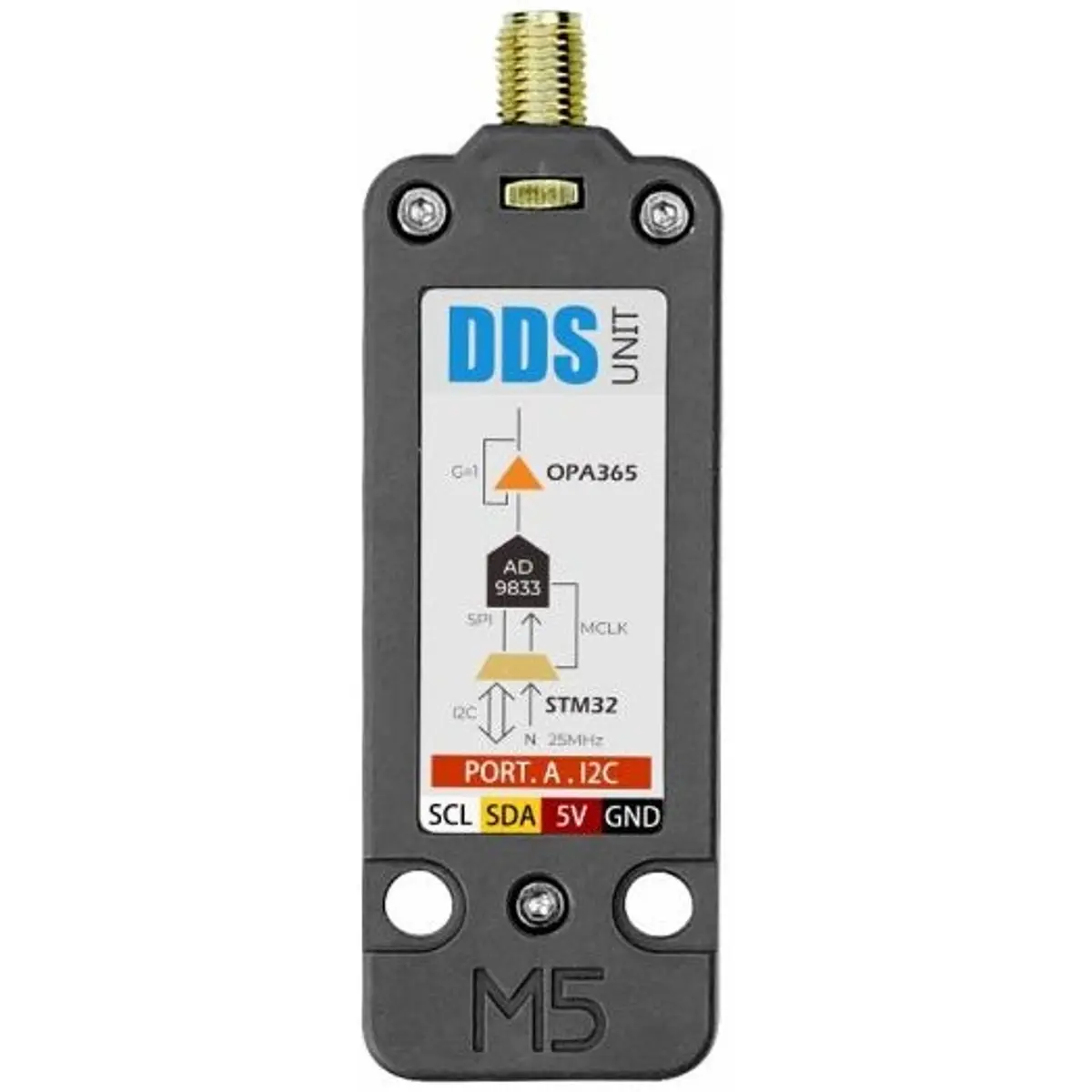

O M5Stack DDS é um gerador de funções capaz de gerar diversas formas de onda usando o método DDS (Direct digital Synthesis). Para isso ele utiliza o gerador ondas programável AD9833 e o micro controlador STM32F0.

O controlo deste dispositivo é feito através de uma comunicação I2C (addr: 0x31) e permite gerar facilmente diversas formas de onda (sinusoidal, triangular, quadrada, dente de serra) com uma amplitude de saída do sinal até 0,6V e ajustar a frequência e a fase.

CARACTERÍSTICAS:
- Frequência e fase programáveis digitalmente
- Amplitude de saída do sinal 0-0,6V
- Onda sinusoidal / triangular / quadrada / dente de serra (frequência fixa: 13,6 KHz) / saída DC
- Faixa de frequência de saída: 0 MHz a 1 MHz (10 MHz com base no relógio de referência)
- Resolução de frequência de 28 bits
- Resolução de fase de 11 bits

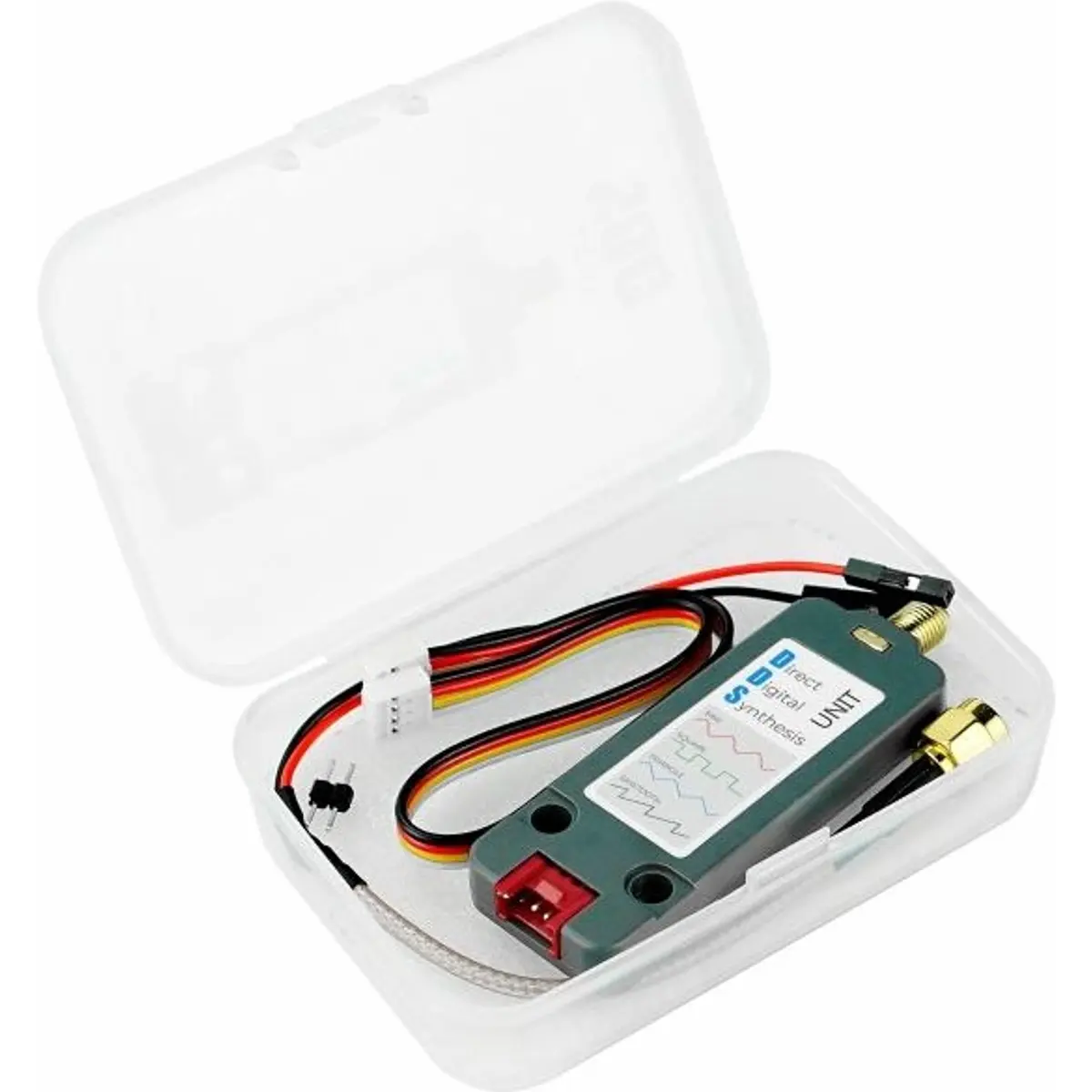

ITENS INCLUÍDOS:
- 1 unidade DDS
- 1 cabo HY2.0-4P
- 1 cabo SMA-2,54 mm

APLICAÇÕES TÍPICAS:
- Estimulação de frequência / geração de forma de onda
- Medição de fluxo de ar e de líquidos
- Aplicações com sensores: proximidade, movimento e detecção de defeitos
- Perda / atenuação de linha
- Testes e equipamento médico
- Gerador de varredura / relógio
- Aplicações de refletometria no domínio do tempo (TDR)

ESPECIFICAÇÕES:
- Peso líquido: 11,1g
- Peso bruto: 34,7g
- Tamanho do produto: 71 * 24 * 8 mm
- Tamanho do pacote: 88,5 * 60 * 21 mm
