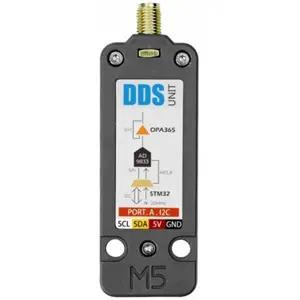

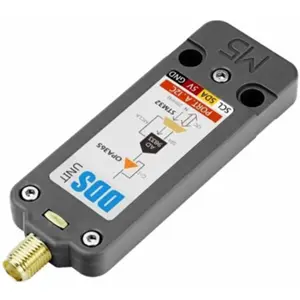

O M5Stack DDS es un generador de funciones capaz de generar diversas formas de onda mediante el método DDS (Direct digital Synthesis). Para ello utiliza el generador de ondas programable AD9833 y el microcontrolador STM32F0.
El control de este dispositivo se realiza mediante una comunicación I2C (addr: 0x31) y permite generar fácilmente diversas formas de onda (sinusoidal, triangular, cuadrada, diente de sierra) con una amplitud de salida de la señal de hasta 0,6V y ajustar la frecuencia y la fase.
CARACTERÍSTICAS:
- Frecuencia y fase programables digitalmente
- Amplitud de salida de la señal 0-0,6V
- Onda sinusoidal / triangular / cuadrada / diente de sierra (frecuencia fija: 13,6 KHz) / salida DC
- Rango de frecuencia de salida: 0 MHz a 1 MHz (10 MHz con base en el reloj de referencia)
- Resolución de frecuencia de 28 bits
- Resolución de fase de 11 bits

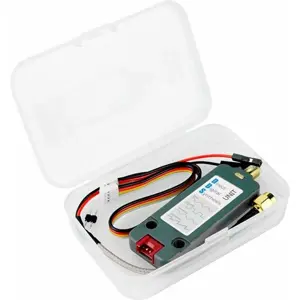

ARTÍCULOS INCLUIDOS:
- 1 unidad DDS
- 1 cable HY2.0-4P
- 1 cable SMA-2,54 mm
APLICACIONES TÍPICAS:
- Estimulación de frecuencia / generación de forma de onda
- Medición de caudal de aire y de líquidos
- Aplicaciones con sensores: proximidad, movimiento y detección de defectos
- Pérdida / atenuación de línea
- Pruebas y equipamiento médico
- Generador de barrido / reloj
- Aplicaciones de reflectometría en el dominio del tiempo (TDR)
ESPECIFICACIONES:
- Peso neto: 11,1g
- Peso bruto: 34,7g

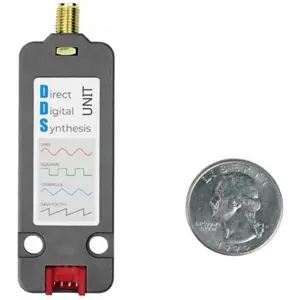

- Tamaño del producto: 71 * 24 * 8 mm
- Tamaño del paquete: 88,5 * 60 * 21 mm
