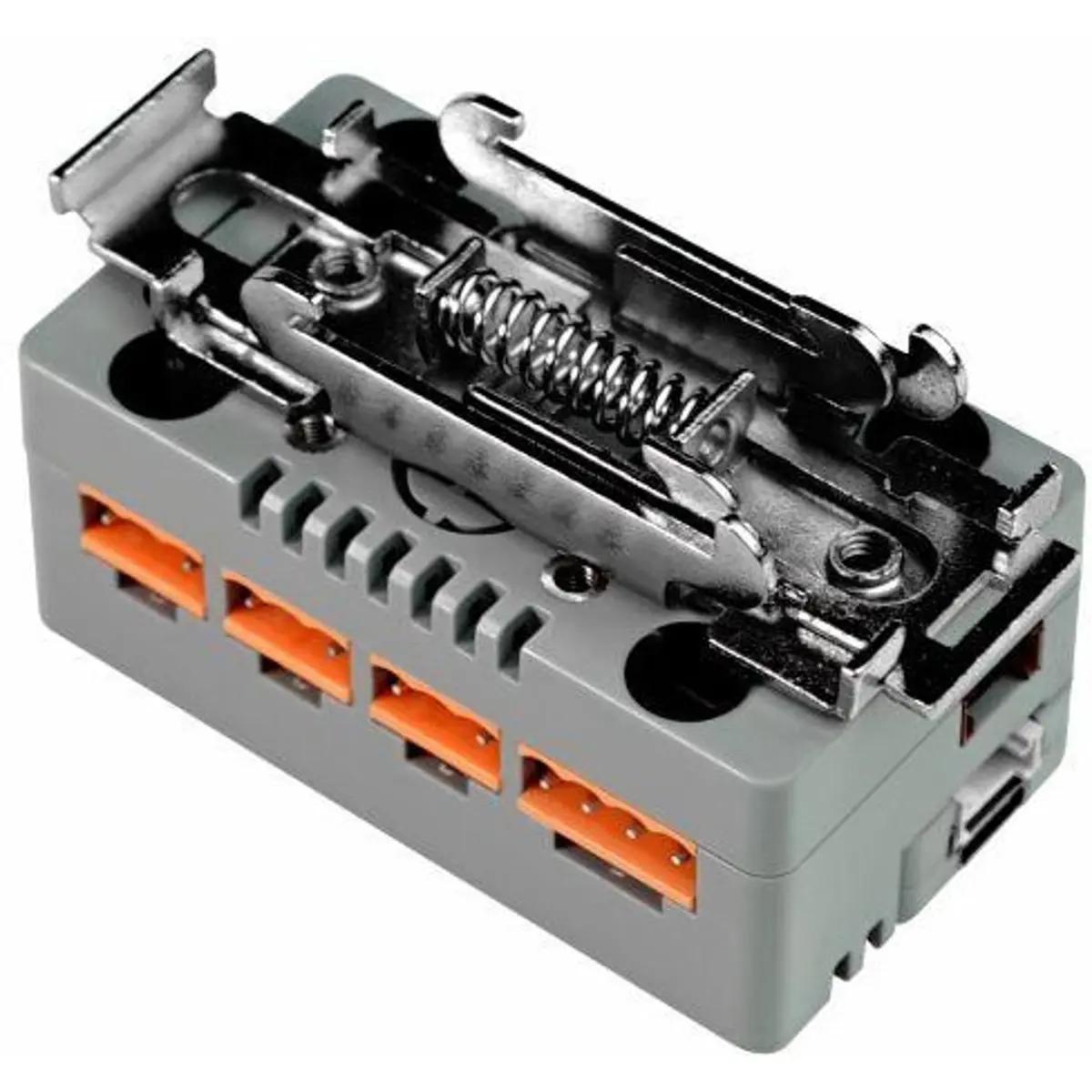

Este kit com ATOM SWITCH D controlado por um ATOM Lite (incluído) pode ser programado para criar um interruptor duplo inteligente e, com o adaptador para calha DIN (também incluído), pode ser facilmente instalado num quadro elétrico.

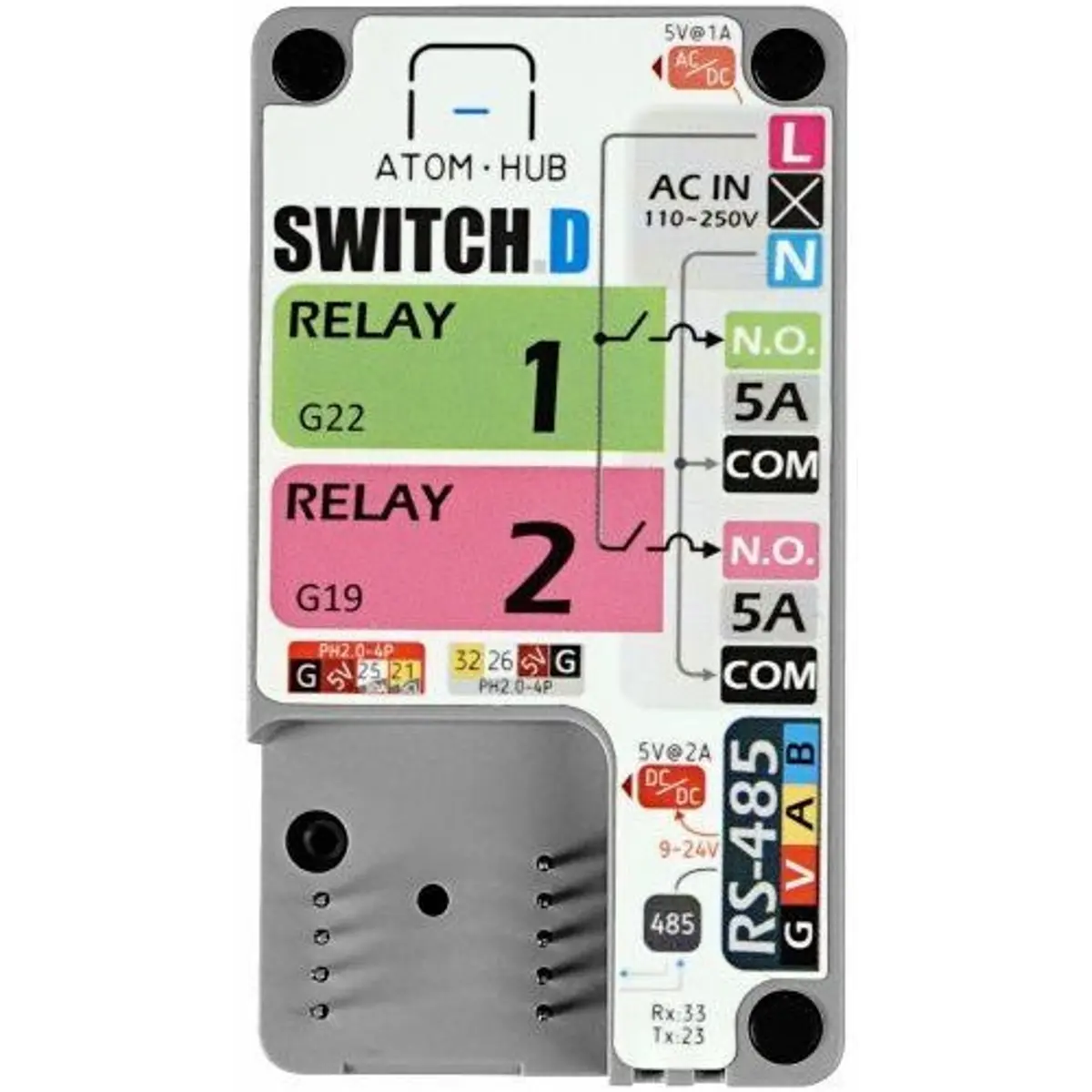

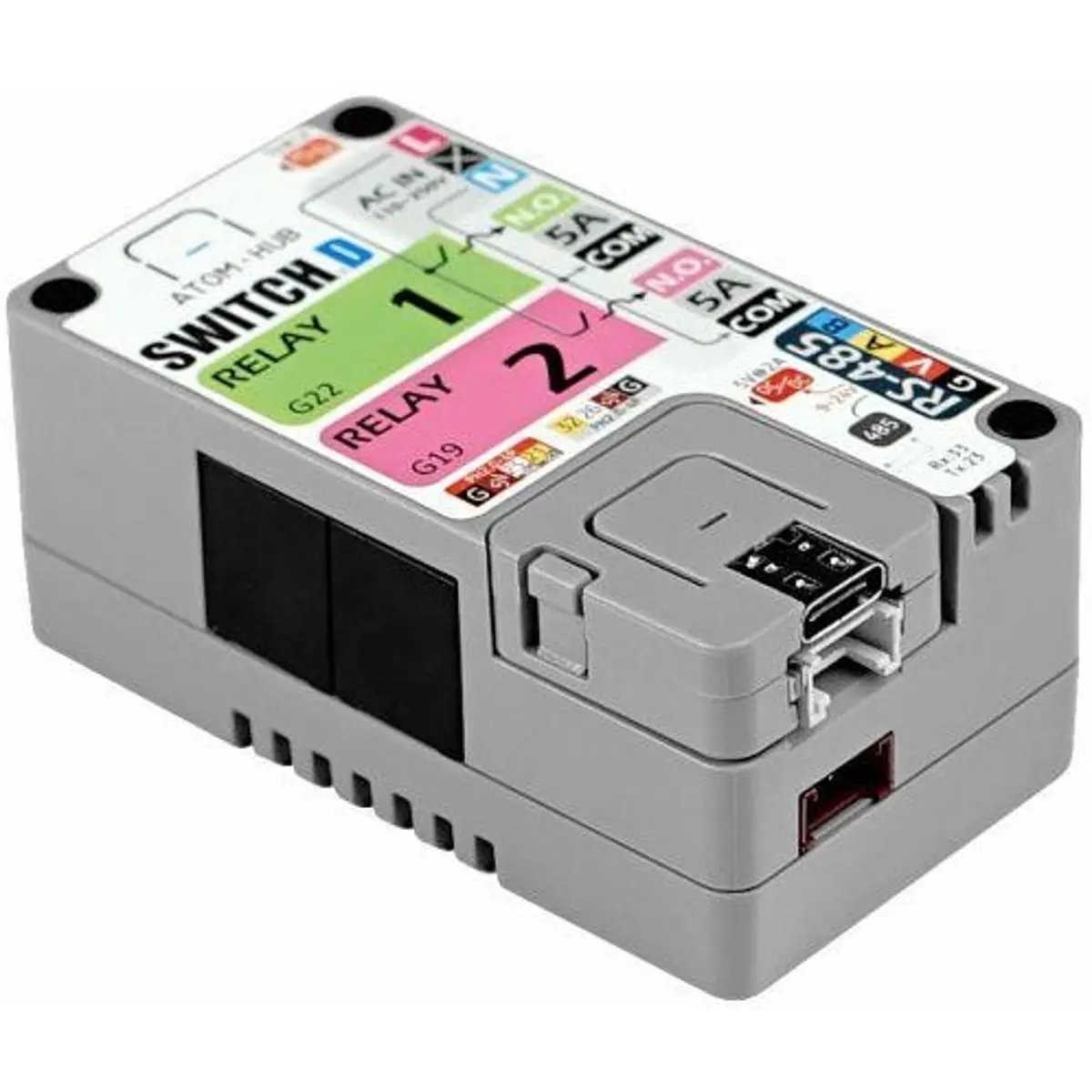

O Atom Hub Switch D é um kit de expansão com dois relés que pode ser controlado através do M5Atom. O D no nome significa "Direto", uma vez que a alimentação de 250V AC está conectada diretamente aos relés, o que facilita a ligação dos circuitos a serem controlados.
São usados apenas contatos NO (Normalmente Abertos) e a cargas a serem controladas têm de ter uma tensão de alimentação de 250V AC e a corrente não pode exceder os 5A.
Além de estar ligada aos relé, a fonte de alimentação de entrada também fornecerá energia para o ATOM através de um adaptador de tensão integrado (5V DC / 1A). Para garantir a segurança de utilização, o circuito de entrada de energia possui proteção contra sobreaquecimento e curto-circuito.
Um chip de conversão de nível SP485EE embutido fornece uma interface de comunicação RS485 para oferecer suporte à comunicação entre vários dispositivos.
Um par de portas HY2.0-4P está incluído para conexão a periféricos I2C ou dispositivos de I/O gerais. Combinado com as funções Bluetooth e WIFI integradas do ATOM, o ATOM HUB SWITCH D permite criar facilmente os seus próprios interruptores inteligentes e controlar remotamente alguns aparelhos eléctricos.
CARACTERÍSTICAS:
- Compatível com ATOM Matrix / ATOM Lite
- Circuito de conversão AC-DC integrado
- 2 Relés pré-ligados à entrada de alimentação
- Conversão de nível RS485 integrada, compatível com Modbus
- Extensão de porta HY2.0-4P
- Proteção contra curto-circuito
- Controle remoto via Bluetooth, WiFi e RS485
ITENS INCLUÍDOS:
- 1x ATOM SWITCH D
- 1x ATOM Lite
- 4x ímanes
- 1x fita dupla-face
- 1x adaptador para calha DIN
- 1x ficha 3,96 * 4P
- 3x fichas 3,96 * 3P
- 1x chave hexagonal M4
- 1x chave hexagonal M2
- 2x parafusos M4 * 10 mm

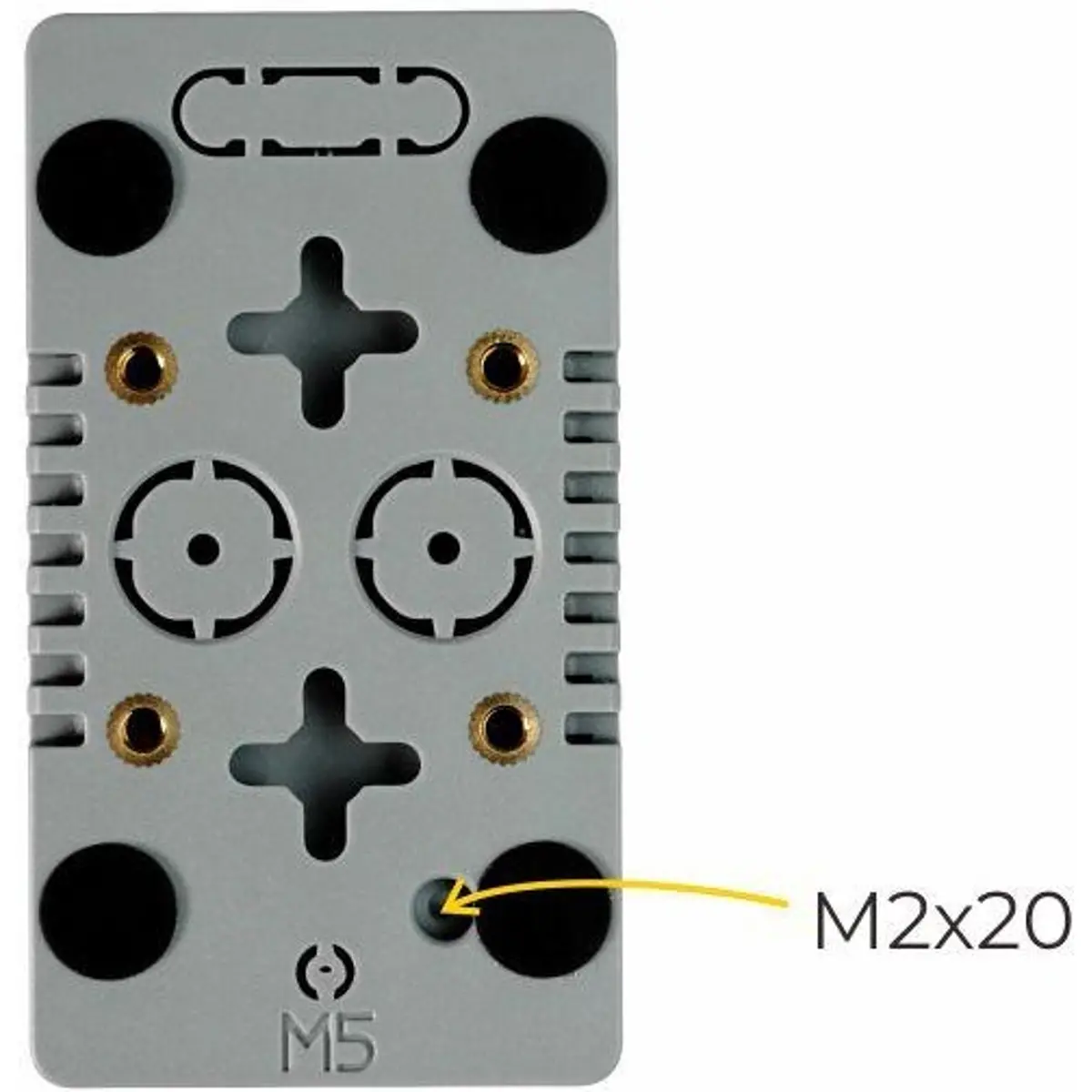

- 1x Parafuso M2 * 20mm
ESPECIFICAÇÕES:
- Relé: AC 250V / 10A (corrente de pico 16A)
- Fonte de alimentação comutada interna: AC 250V - DC 5V 1A
- Tensão fornecida pelo RS485: 9V-24V

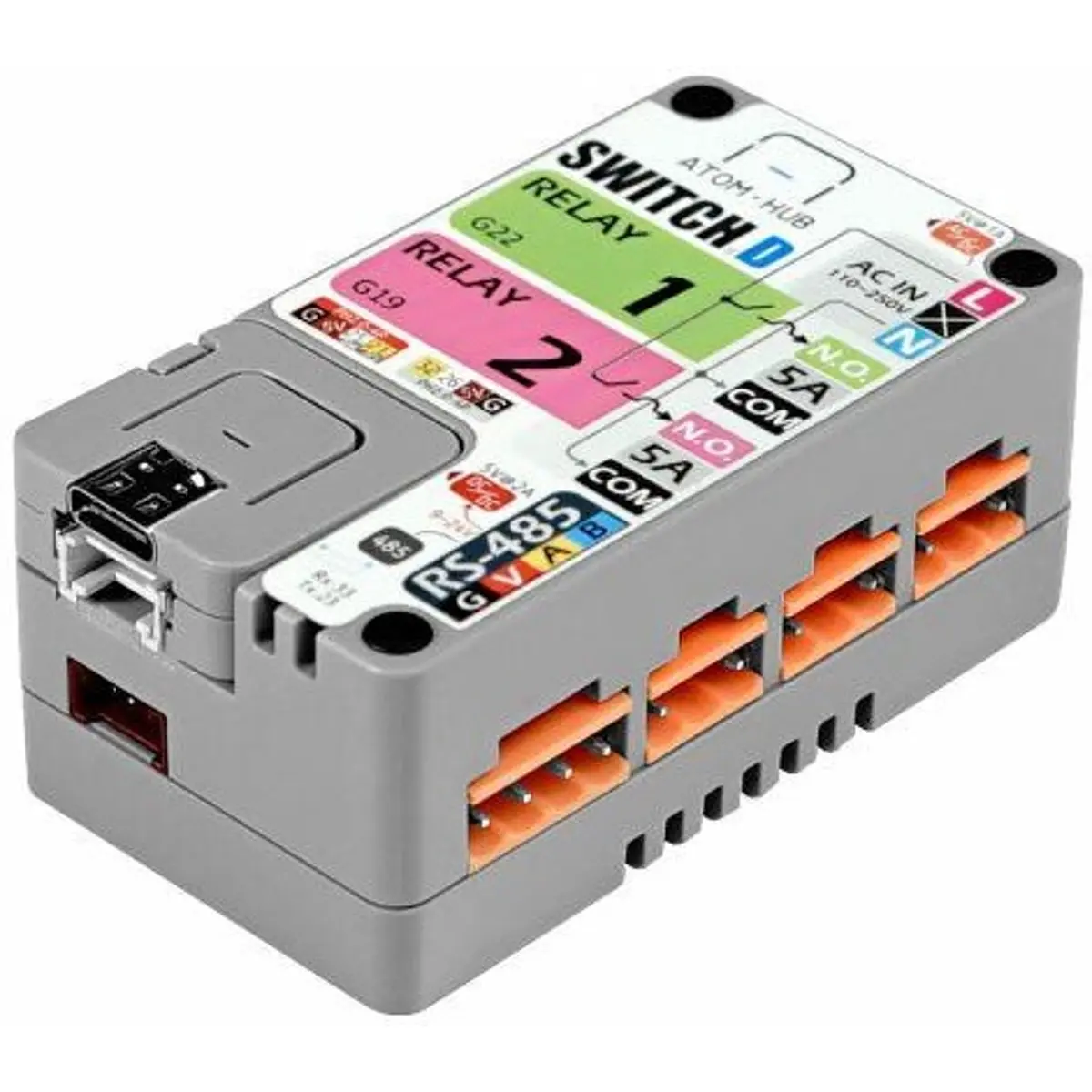

- Interfaces: 1x HY2.0 (PORTA A), 1x HT3.96R 4P (RS485), 2x HT3.96R 3P (relé), 1x HT3.96R 3P (AC/DC IN)
- Peso: 134g
- Dimensões: 72 * 40 * 30 mm
