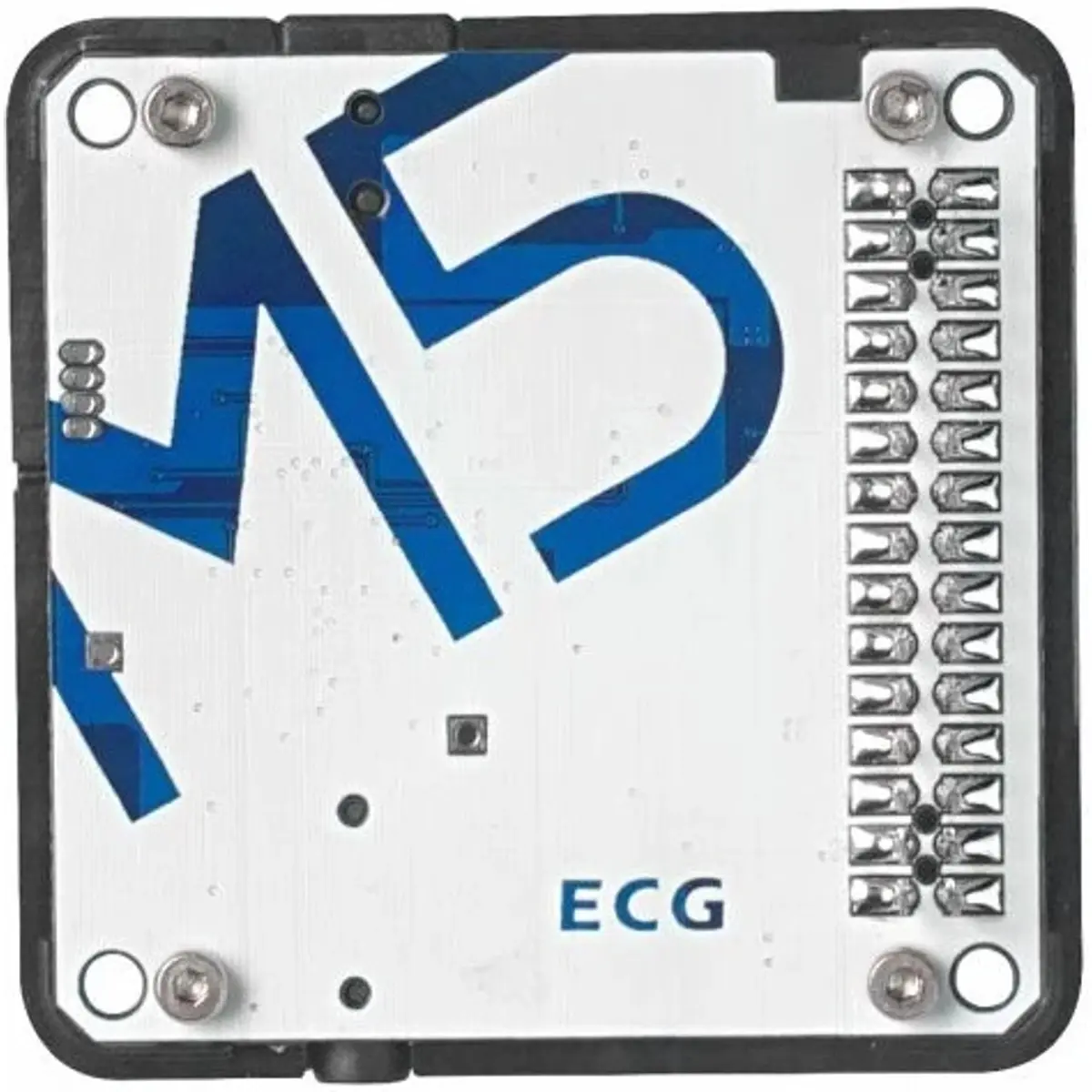

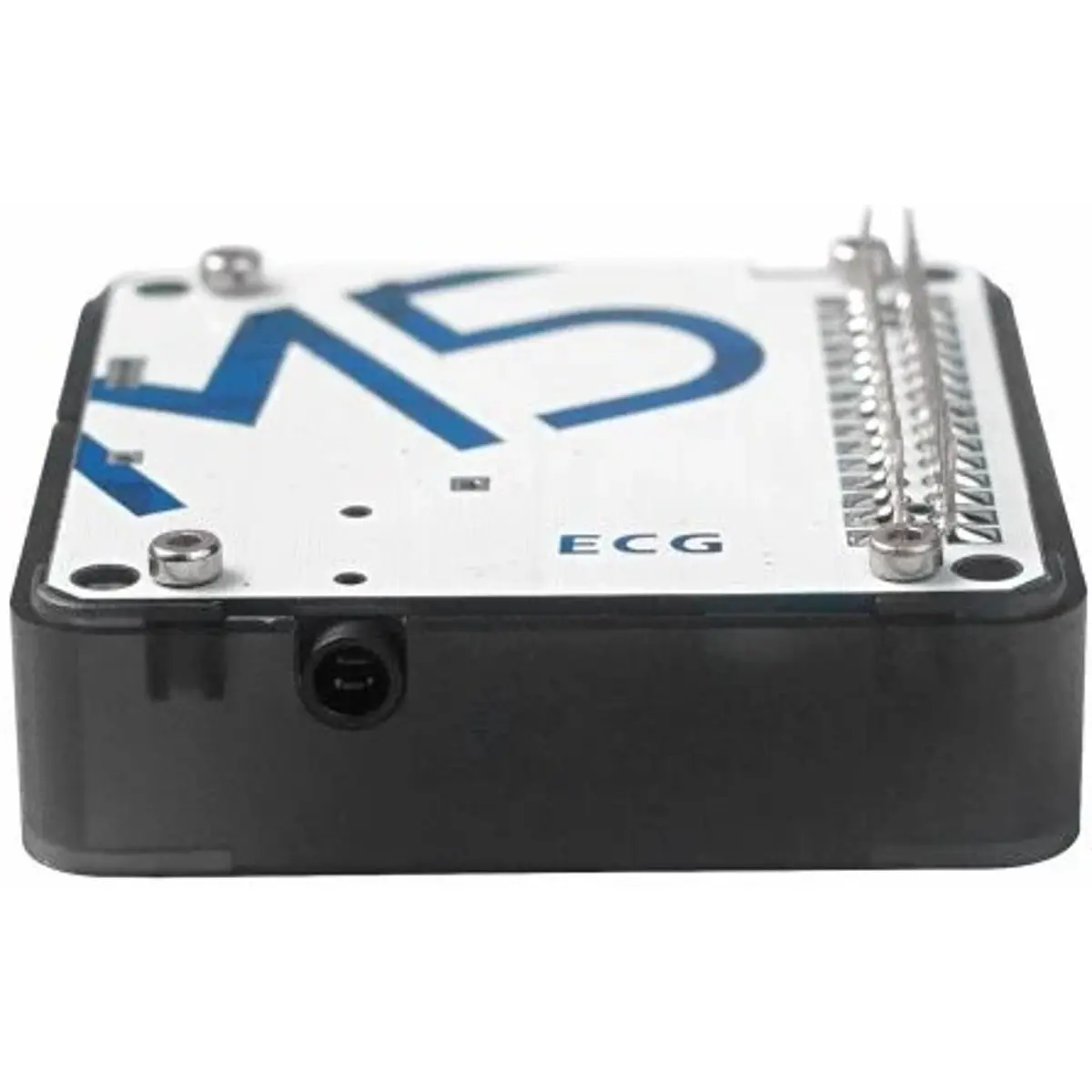

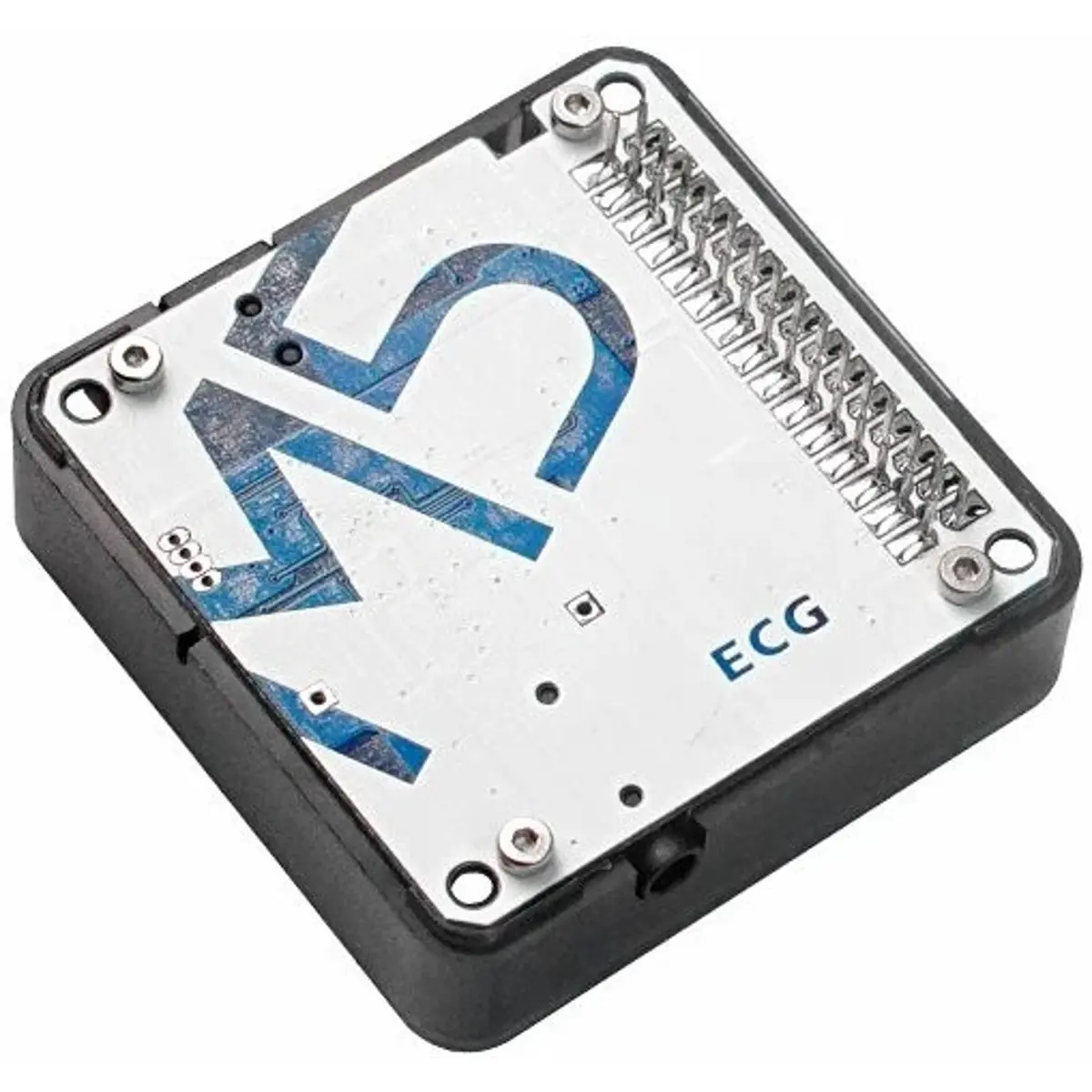

O ECG Module13.2 é um módulo de expansão para o M5Core que permite monitorizar a frequência cardíaca, registar as mudanças na atividade elétrica do coração durante cada ciclo cardíaco e transmitir os dados do sinal de ECG (eletrocardiograma).
A aquisição do sinal é efectuada pelo monitor de frequência cardíaca com eléctrodo único AD8232. O sinal adquirido é processado pelo filtro passa-baixo AD8603, convertido para um sinal digital pelo ADC de 10 bits (AD7476) e processado pelo microcontrolador incluído (STM32). Por fim, após o processamento e análise do sinal, o STM32 envia os dados usando o protocolo UART, garantido a segurança e estabilidade elétrica usando um isolamento galvânico.

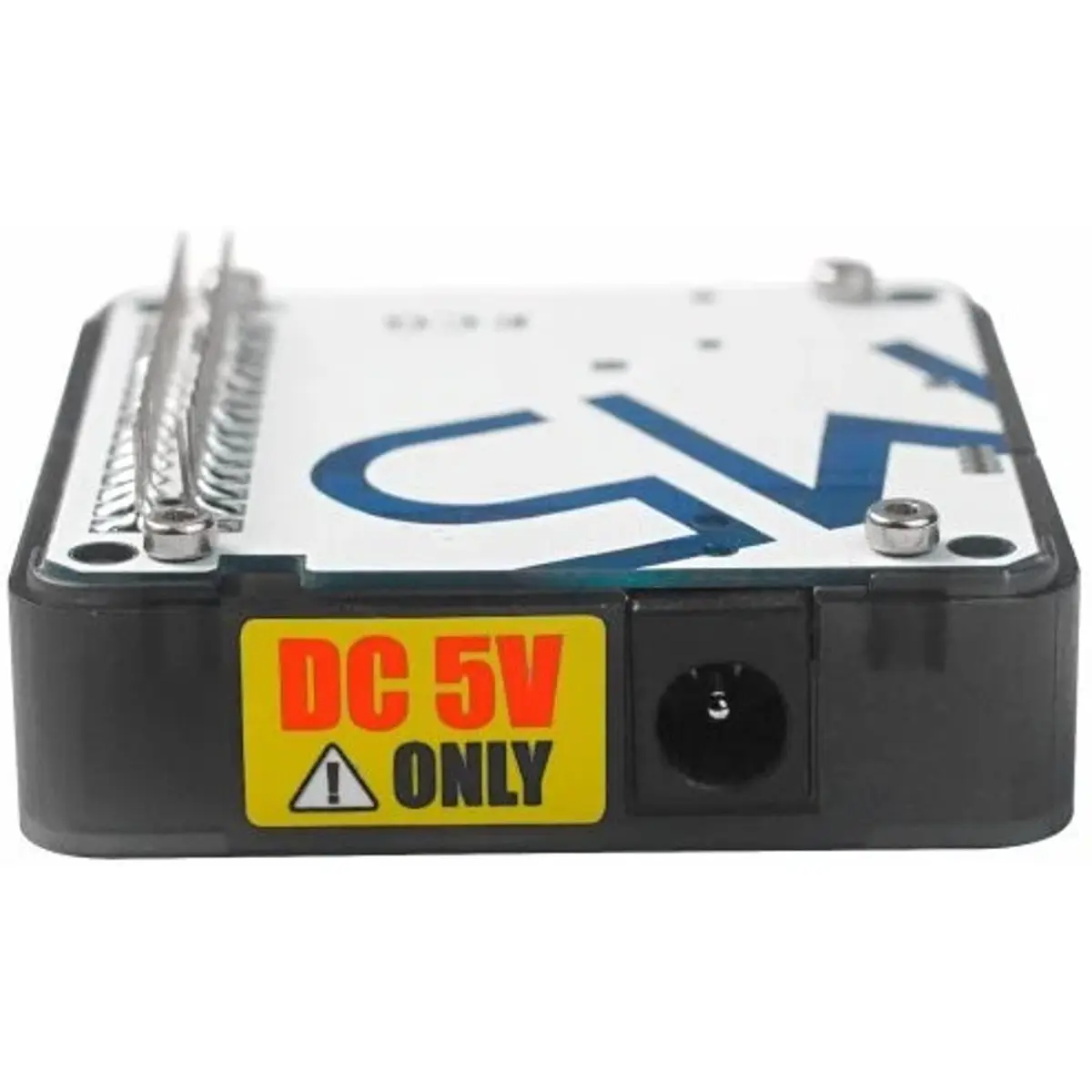

ATENÇÃO: Este produto só permite o uso de 5V na entrada de energia. Respeite rigorosamente a especificação da entrada de energia ao utilizar este produto para evitar danos no equipamento ou ferimentos.
APLICAÇÕES:
- Aquisição de sinais bioeléctricos
- ECG portátil
- Rastreador de exercícios físicos
CARACTERÍSTICAS:
- Integração de um Front-End ADI (alto ganho de sinal G=100, com capacidade de bloqueio DC)
- Saída de dados série
- Monitoramento de estatísticas de frequência cardíaca
- Entradas/saídas eletricamente isoladas
- Op-Amp de alta precisão

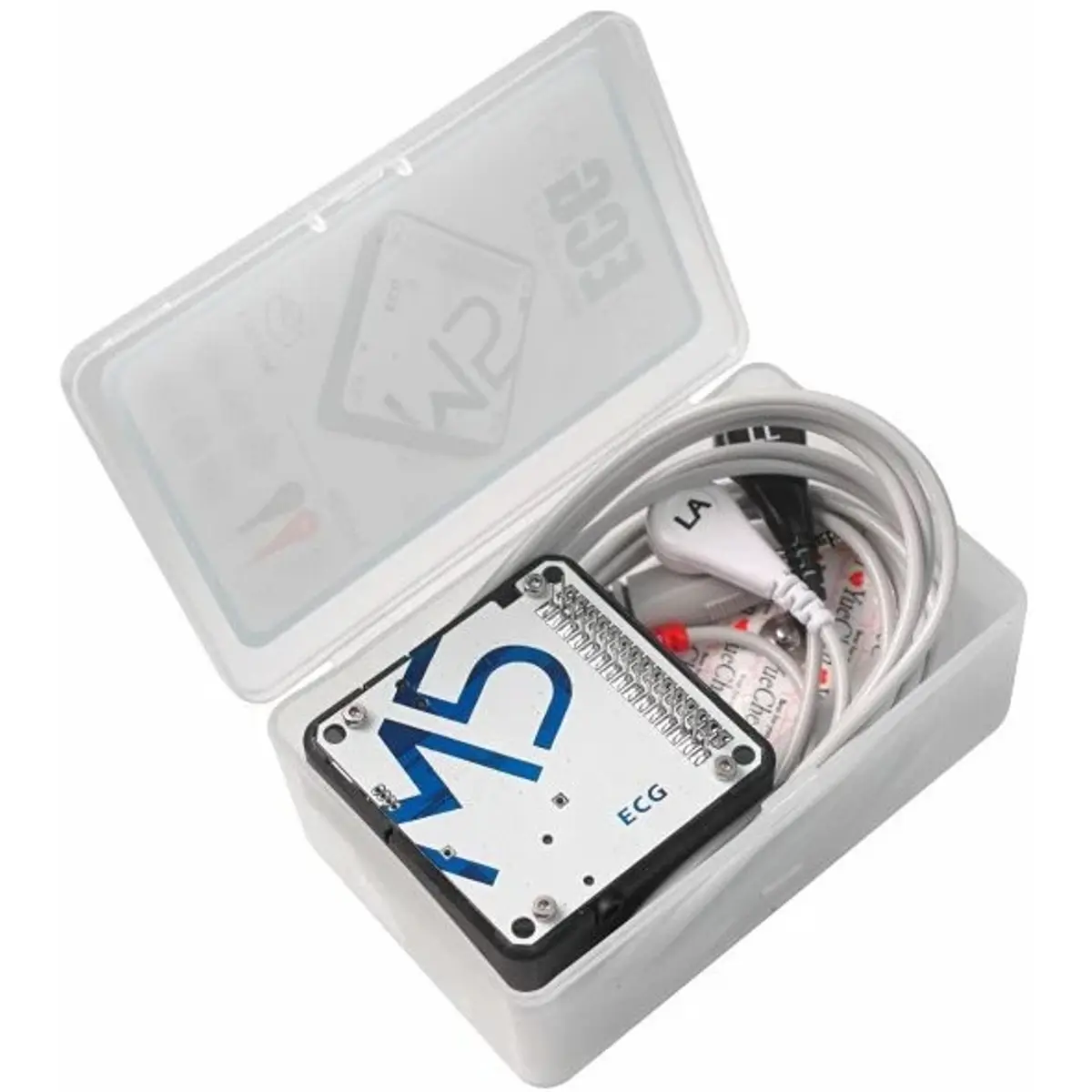

ITENS INCLUÍDOS:
- 1x Módulo ECG
- 3 cabos de ECG
- 6x almofadas adesivas (elétrodos)
ESPECIFICAÇÕES:
- Método de Comunicação: UART 115200bps
- AD8232: Ganho de sinal alto G=100 com capacidade de bloqueio DC e taxa de rejeição de modo comum: 80dB (DC a 60Hz)
- AD7476: ADC de 10bits | Interface SPI | Taxa de transferência rápida: 1 MSPS | vref 2.8v
- Peso líquido: 18g
- Peso bruto: 101g
- Dimensão do Produto: 54 * 54 * 13,2 mm
----
----
