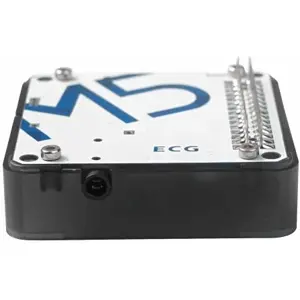

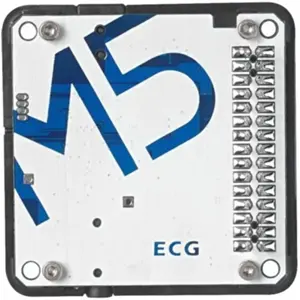

El ECG Module13.2 es un módulo de expansión para el M5Core que permite monitorizar la frecuencia cardíaca, registrar los cambios en la actividad eléctrica del corazón durante cada ciclo cardíaco y transmitir los datos de la señal de ECG (electrocardiograma).
La adquisición de la señal la realiza el monitor de frecuencia cardíaca con electrodo único AD8232. La señal adquirida se procesa mediante el filtro pasa-bajo AD8603, se convierte en una señal digital mediante el ADC de 10 bits (AD7476) y se procesa por el microcontrolador incluido (STM32). Por último, tras el procesamiento y el análisis de la señal, el STM32 envía los datos usando el protocolo UART, garantizando la seguridad y la estabilidad eléctrica mediante un aislamiento galvánico.

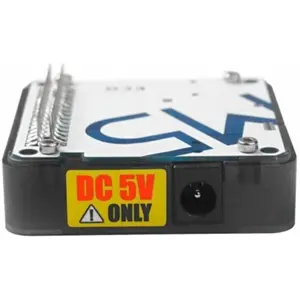

ATENCIÓN: Este producto solo permite el uso de 5V en la entrada de alimentación. Respete rigurosamente la especificación de la entrada de alimentación al utilizar este producto para evitar daños en el equipo o lesiones.
APLICACIONES:
- Adquisición de señales bioeléctricas
- ECG portátil
- Rastreador de ejercicios físicos
CARACTERÍSTICAS:
- Integración de un Front-End ADI (alto ganancia de señal G=100, con capacidad de bloqueo DC)
- Salida de datos en serie
- Monitorización de estadísticas de frecuencia cardíaca
- Entradas/salidas eléctricamente aisladas
- Op-Amp de alta precisión

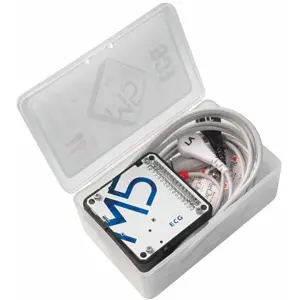

ELEMENTOS INCLUIDOS:
- 1x Módulo ECG
- 3 cables de ECG
- 6x almohadillas adhesivas (electrodos)
ESPECIFICACIONES:
- Método de comunicación: UART 115200bps
- AD8232: Ganancia de señal alta G=100 con capacidad de bloqueo DC y tasa de rechazo de modo común: 80dB (DC a 60Hz)
- AD7476: ADC de 10bits | Interfaz SPI | Tasa de transferencia rápida: 1 MSPS | vref 2.8v
- Peso neto: 18g
- Peso bruto: 101g
- Dimensión del producto: 54 * 54 * 13,2 mm
----
----
