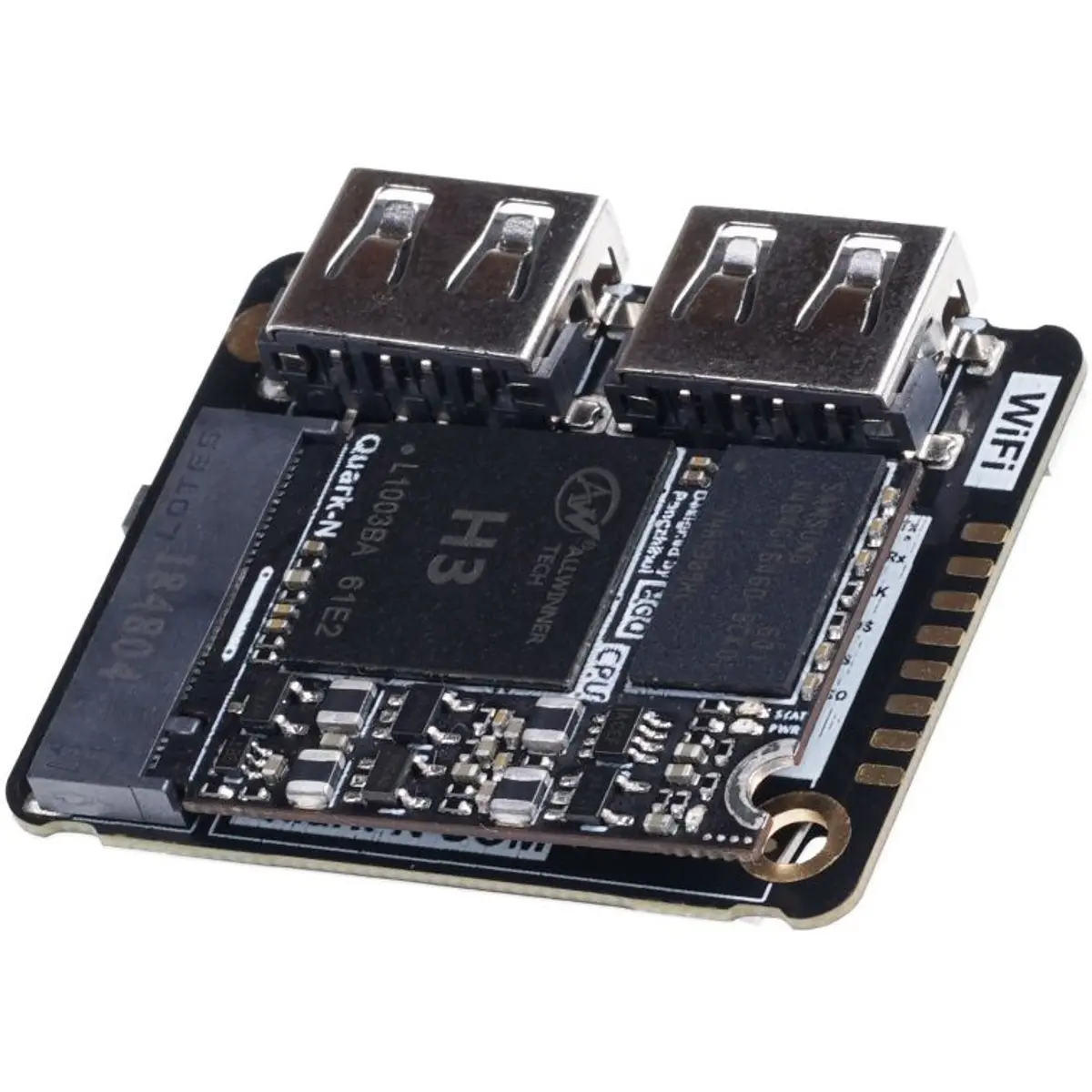

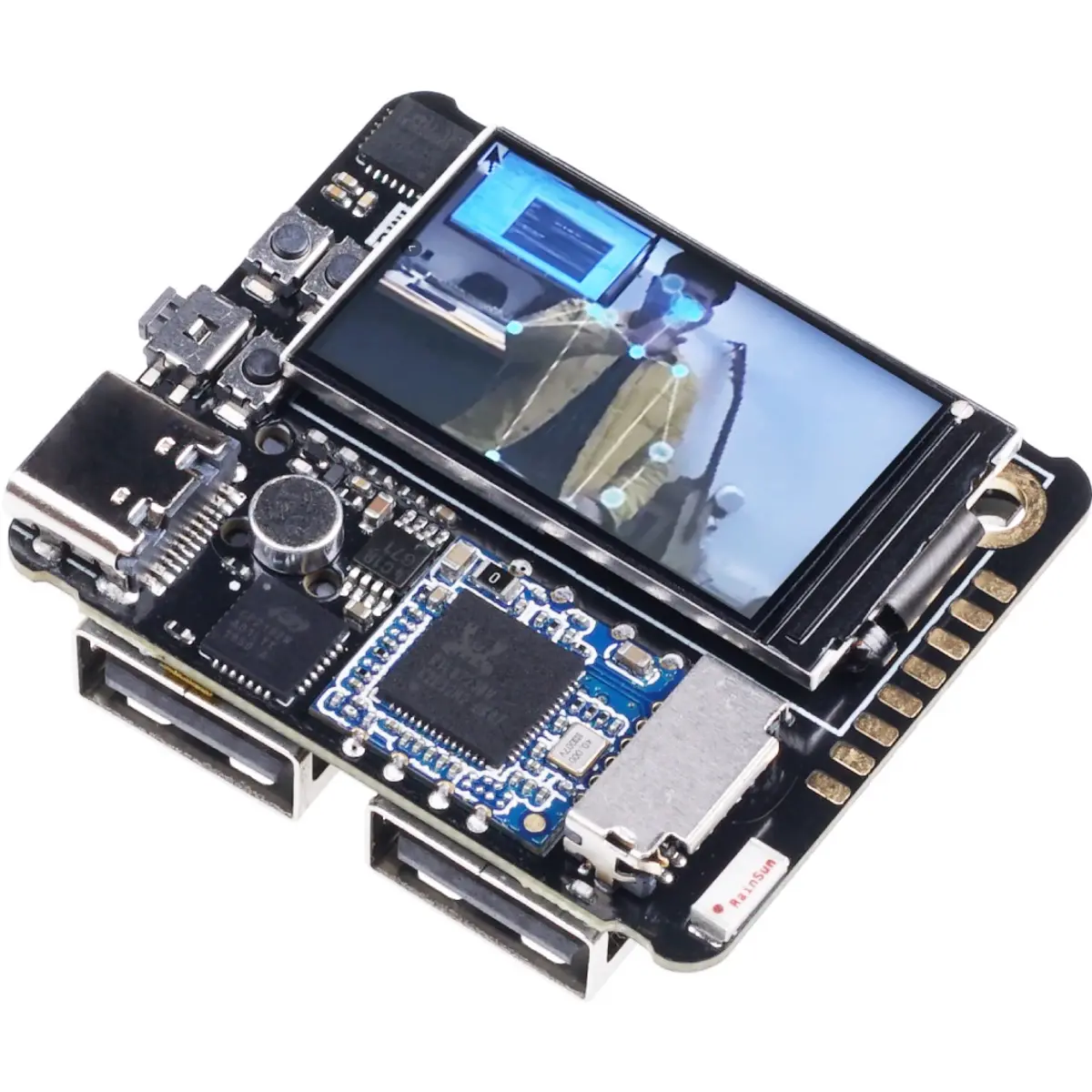

O kit de desenvolvimento Quantum Tiny Linux consiste numa placa controladora (Quark-N) que é o SoM (System on Module) e uma placa de expansão (Atom-N) que permite aceder aos pinos I/O, SPI, I2C, UART, GPIO e outras interfaces úteis.
O SoM (Quark-N) executa o sistema operativo Ubuntu Core e é baseado no Allwinner H3, Quad-core Cortex-A7 e na GPU ARM Mali400 MP2.
Este kit é bem capaz de ser a mais pequena placa de desenvolvimento Linux do mercado, adequada para aplicações como servidor Web pessoal, assistente de voz inteligente, processamento de imagens, Smart Home Hub, robótica, etc.
CARACTERÍSTICAS:
- Sistema operativo Linux num módulo ultra pequeno (31 mm x 22 mm) e altamente integrado com um Quad-core Cortex-A7;
- Placa de expansão (40 mm x 35 mm) com diversos periféricos e interfaces: microfone, giroscópio, acelerómetro, 4 botões (GPIO-KEY, Uboot, recuperação, redefinir) e um display TFT;
- Módulo com interface M.2 permite o desenvolvimento das suas próprias placas de expansão com outras funcionalidades.
- A placa de expansão inclui um microfone, sensor de movimento MPU6050 (acelerómetro e giroscópio), 4 botões integrados (GPIO-KEY, Uboot, Recovery, Reset), display IPS e conectividade Wi-Fi / Bluetooth.
- Este kit pode ser usado numa grande variedade de aplicações: robótica, web servers, smart homes, etc.

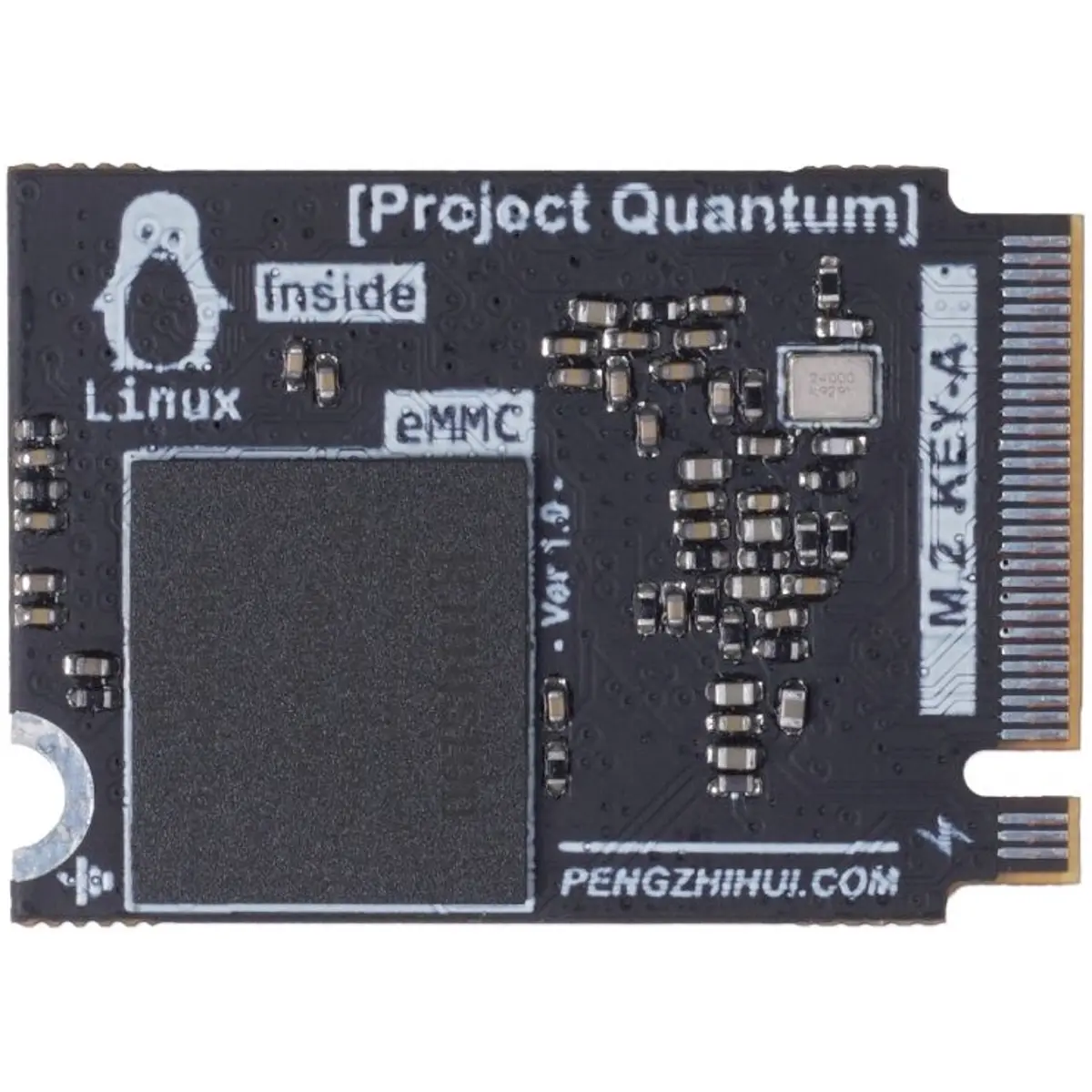

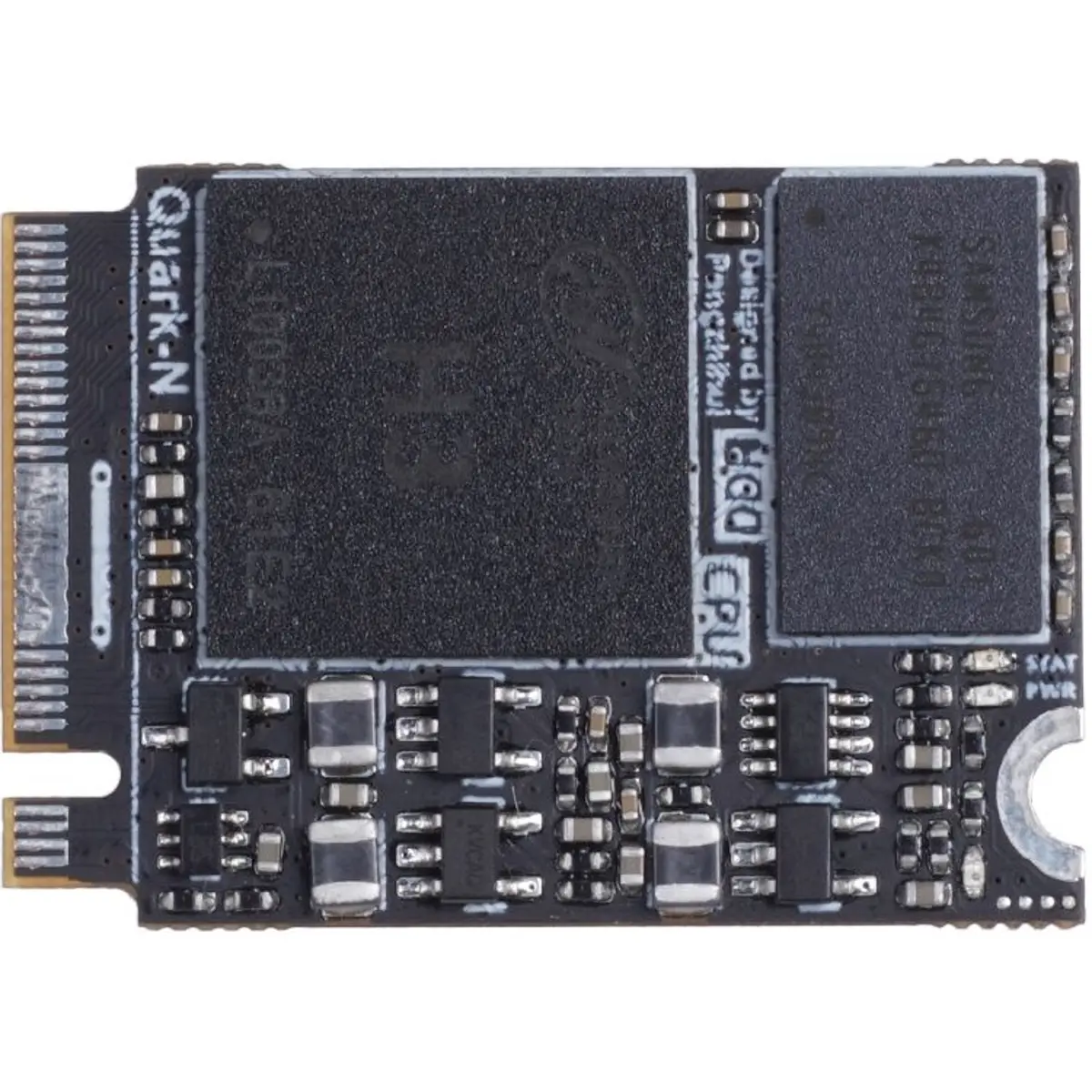

ESPECIFICAÇÕES do Quark-N SoM:
- CPU: Allwinner H3, Quad-core Cortex-A7 @ 1 GHz
- GPU: GPU ARM Mali400 MP2
- Memória: 512 MB LPDDR3 RAM
- Armazenamento: 16GB eMMC
- Interfaces: Ethernet, SPI, I2C, UART, GPIO reutilizável, MIC, LINEOUT
- GPIO: 26 pinos com pitch 2.0 mm, USB OTG, USB-Serial, I2C, UART, SPI, I2S, GPIO;
- PCB: Design de imersão em ouro de alta densidade (6 camadas);
- Temperatura de trabalho: 0-80°C
- Tamanho: 31mm x 22mm

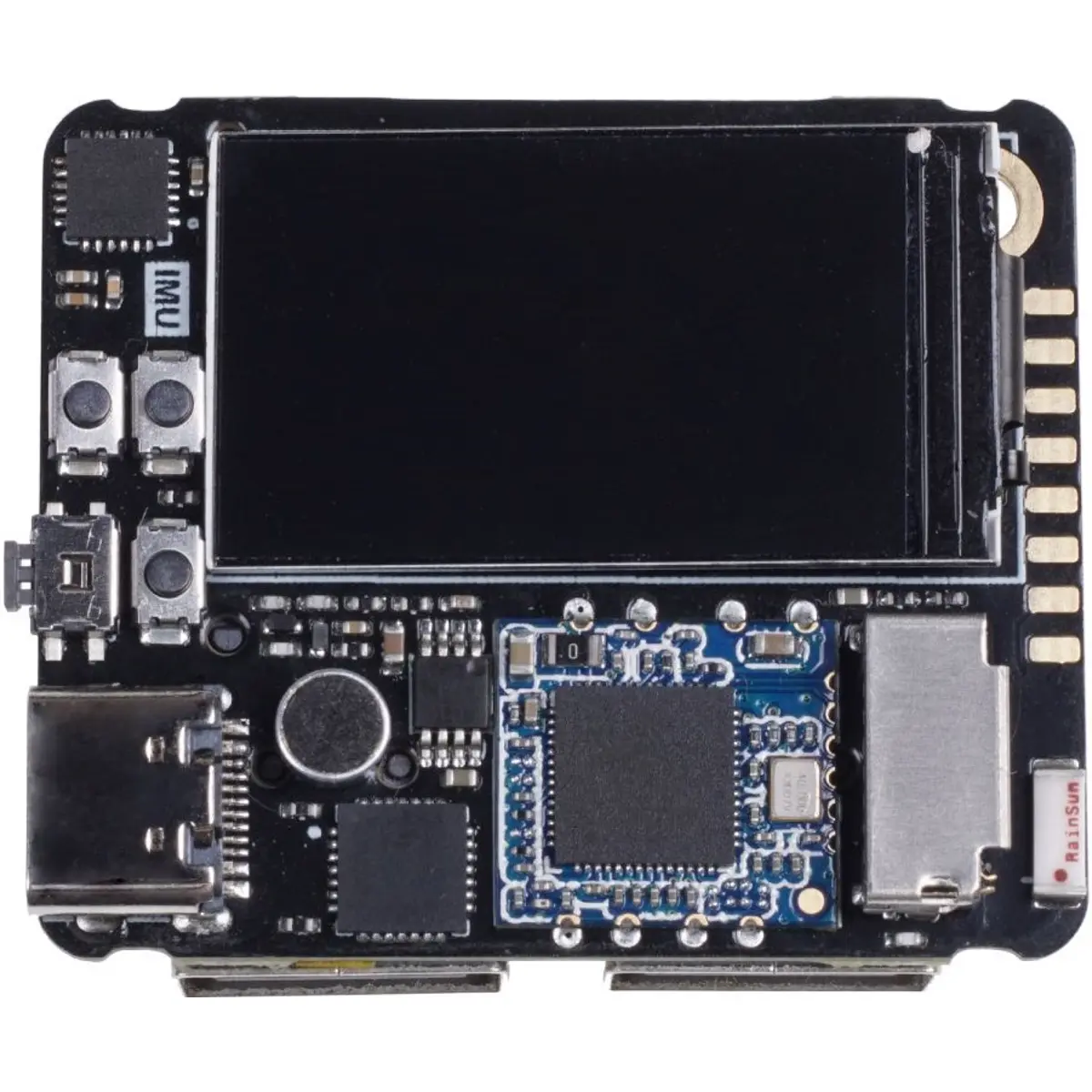

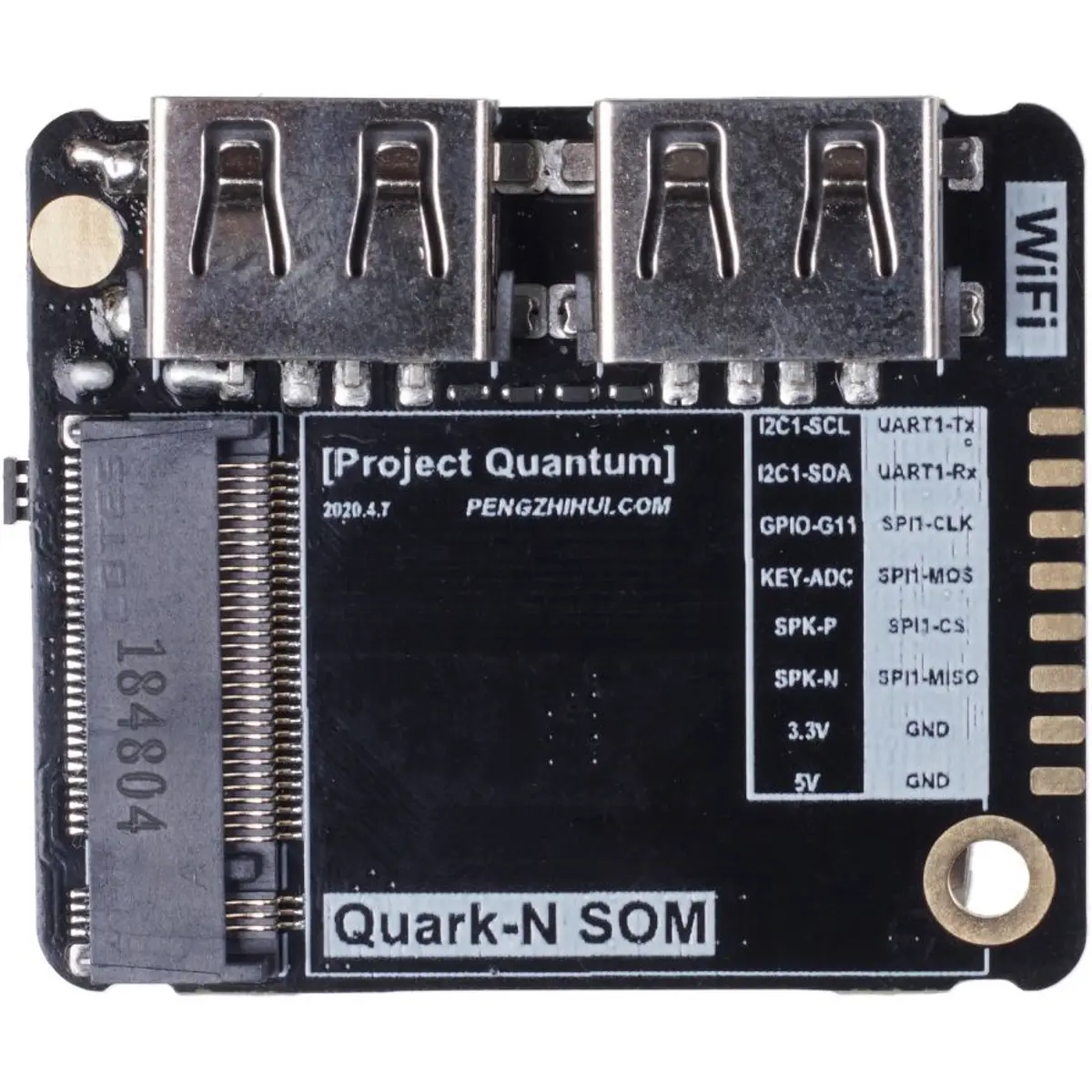

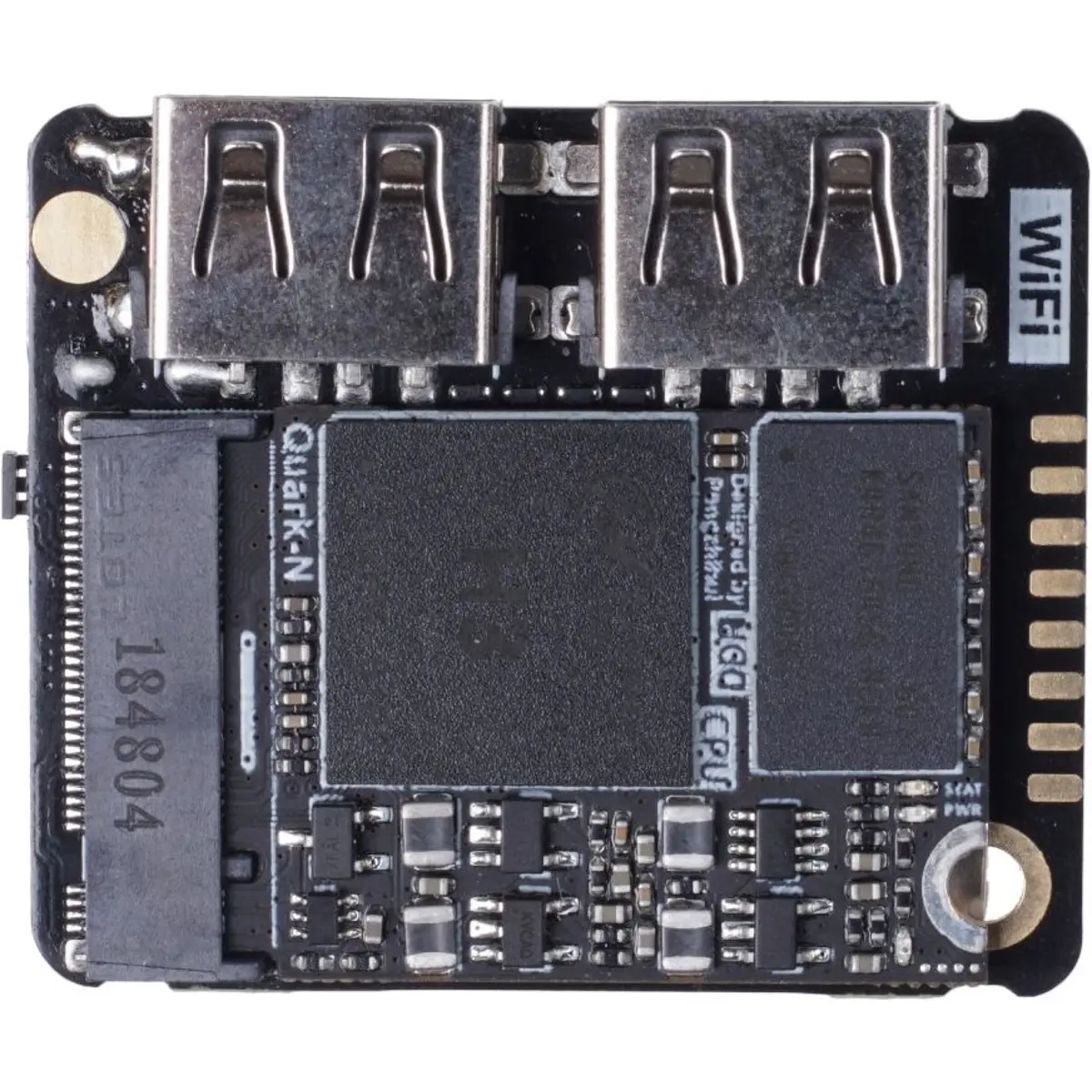

ESPECIFICAÇÕES da Placa de Expansão Atom-N:
- Slot: Interface M.2 para Quark-N
- USB: 2x USB 2.0 + 1x USB-C
- Conectividade sem fio: RTL8723BU
- Wi-Fi: IEEE 802.11 b / g / n @ 2,4 GHz
- Bluetooth: BT V2.1 / BT V3.0 / BT V4.0
- 1 x microfone
- 1 x sensor de movimento MPU6050 (giroscópio + acelerômetro)
- 4 x botões (GPIO-KEY, Uboot, recuperação, reset)
- 1 x display TFT
- Armazenamento externo: Slot para cartão micro SD
- Tamanho: 40mm x 35mm
