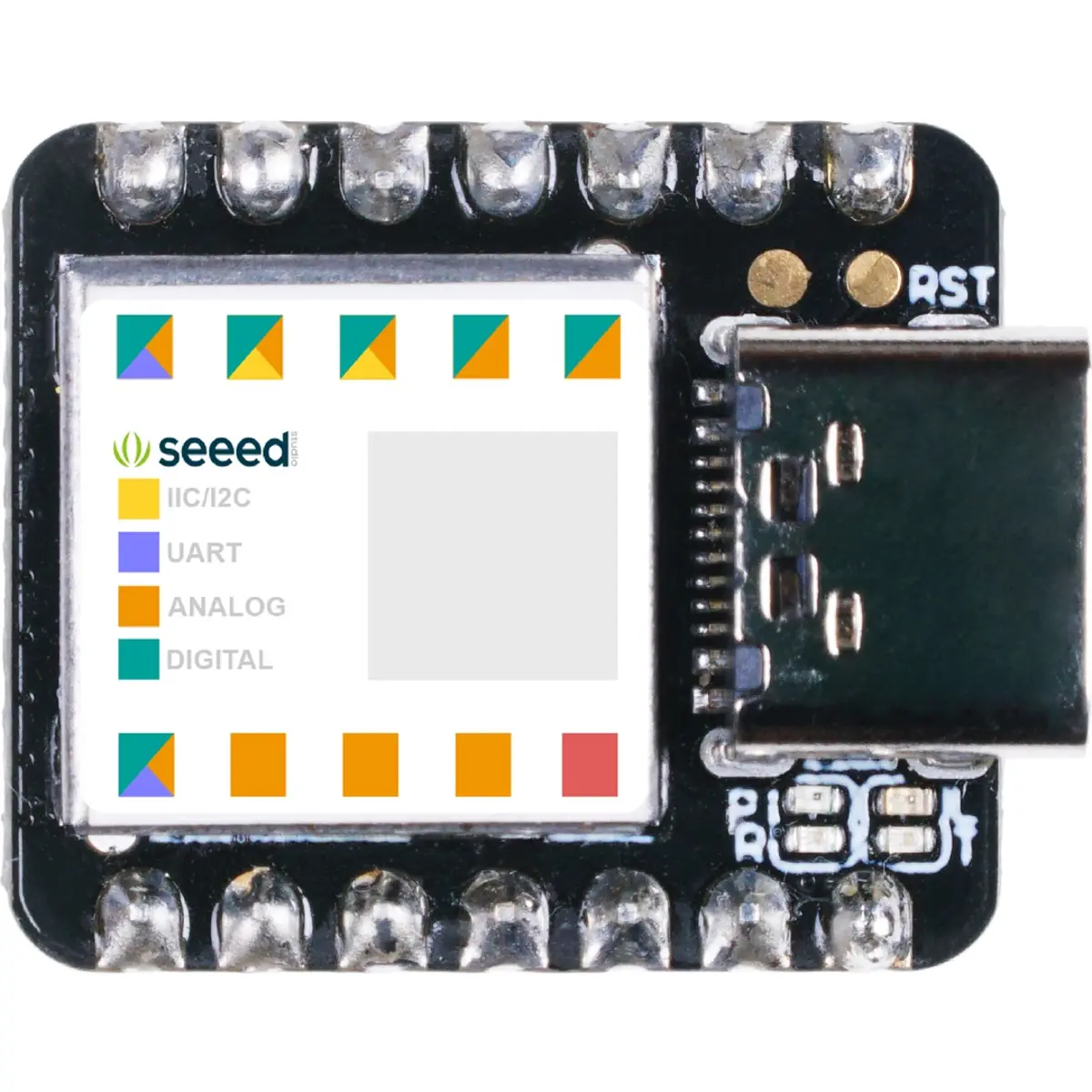

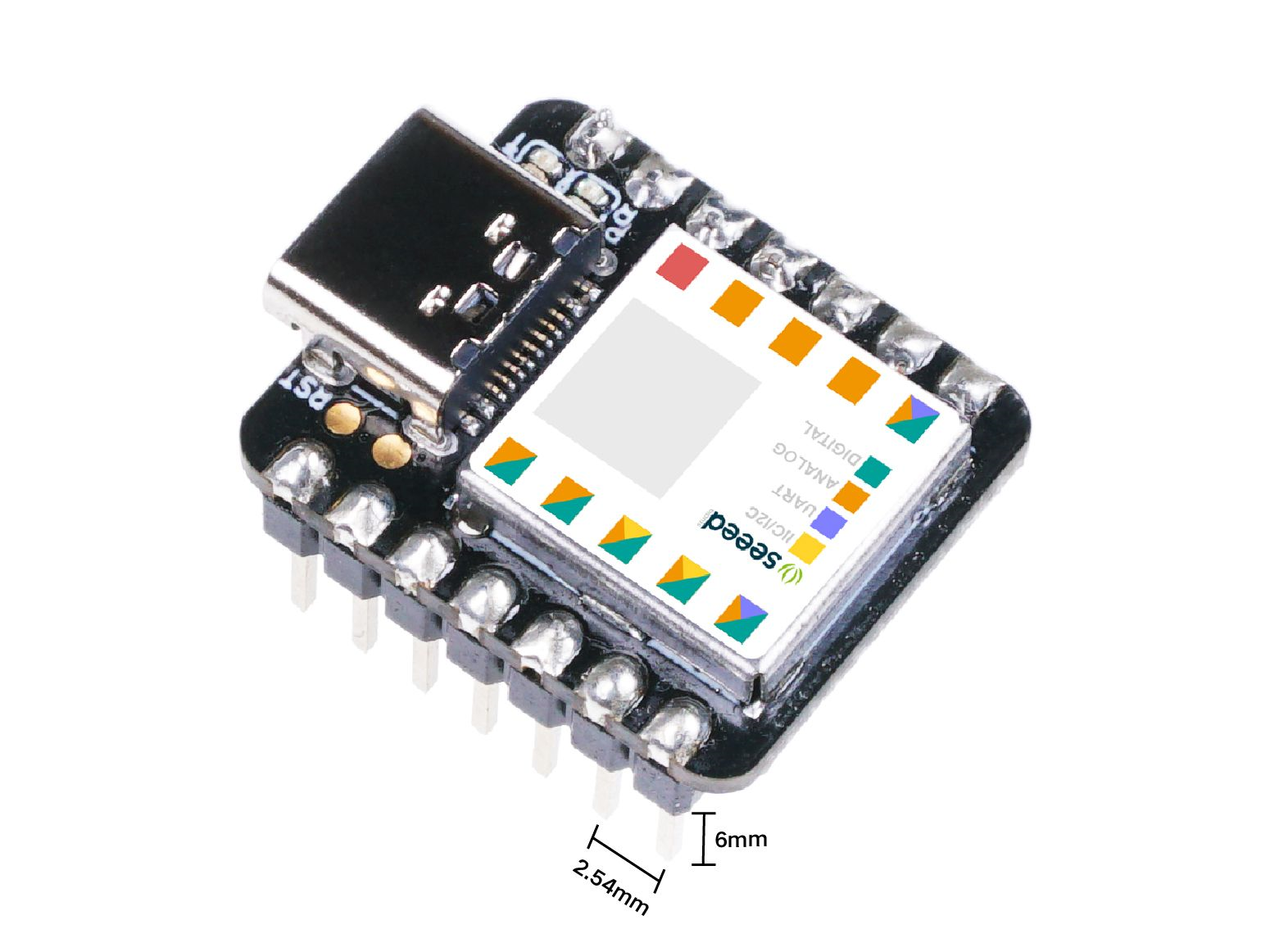

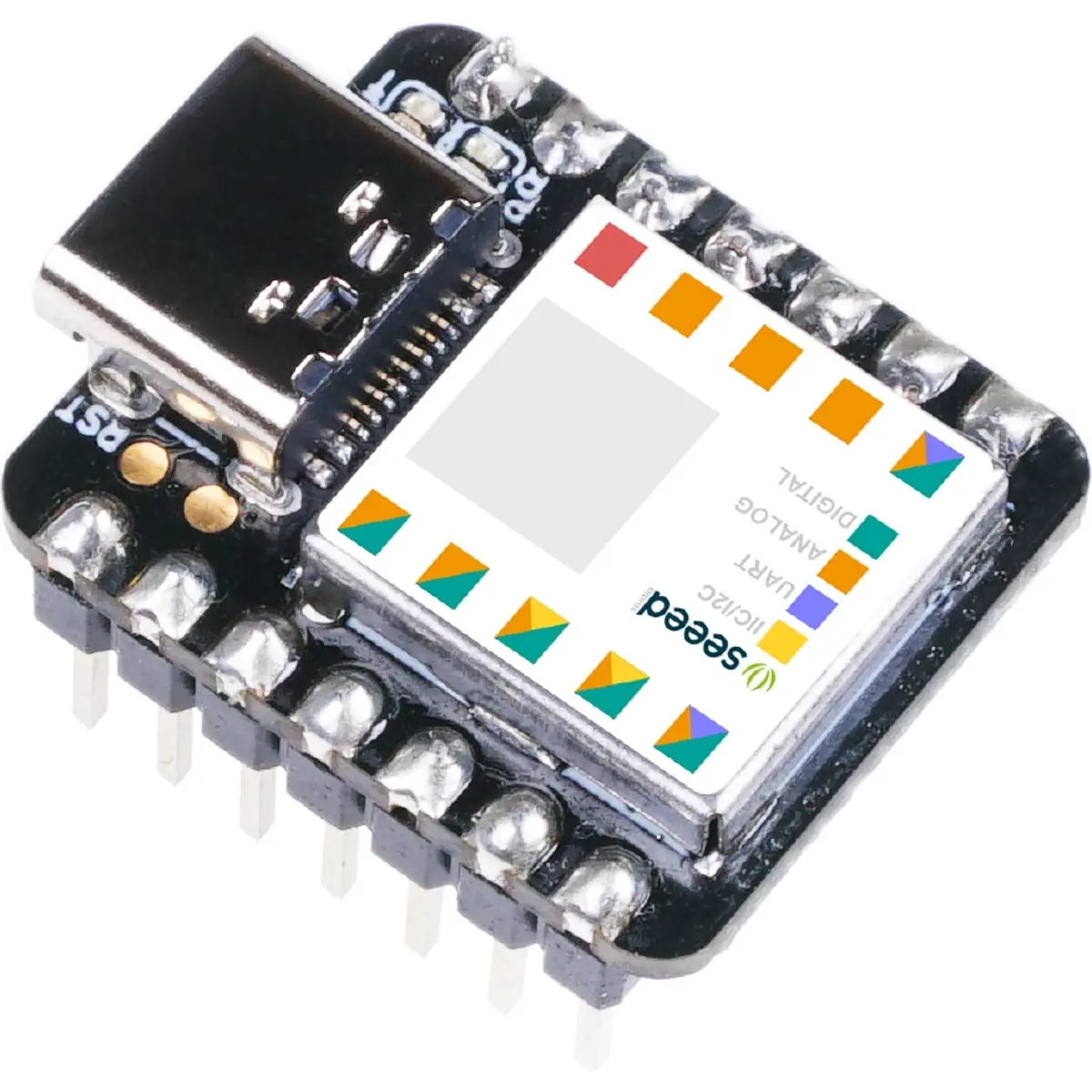

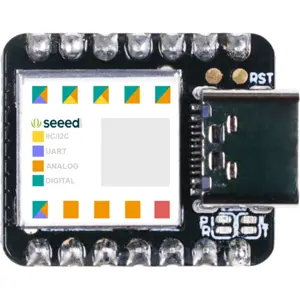

Desde el lanzamiento de Seeeduino XIAO, muchos usuarios preguntaron si existe una versión pre-soldada del XIAO, que pudieran usar directamente en una placa de pruebas o en un proyecto sin trabajo adicional. Esto acabó por convertirse en realidad: esta versión del XIAO viene pre-soldada con barras de pines con paso estándar de 2,54 mm (0,1 pulg.) y una longitud de 6 mm.
El Seeeduino XIAO sigue incorporando el potente CPU-ARM® Cortex®-M0 + (SAMD21G18), que es un microcontrolador Arduino de bajo consumo. Por otro lado, esta pequeña placa ofrece un buen rendimiento en el procesamiento y requiere menos energía.

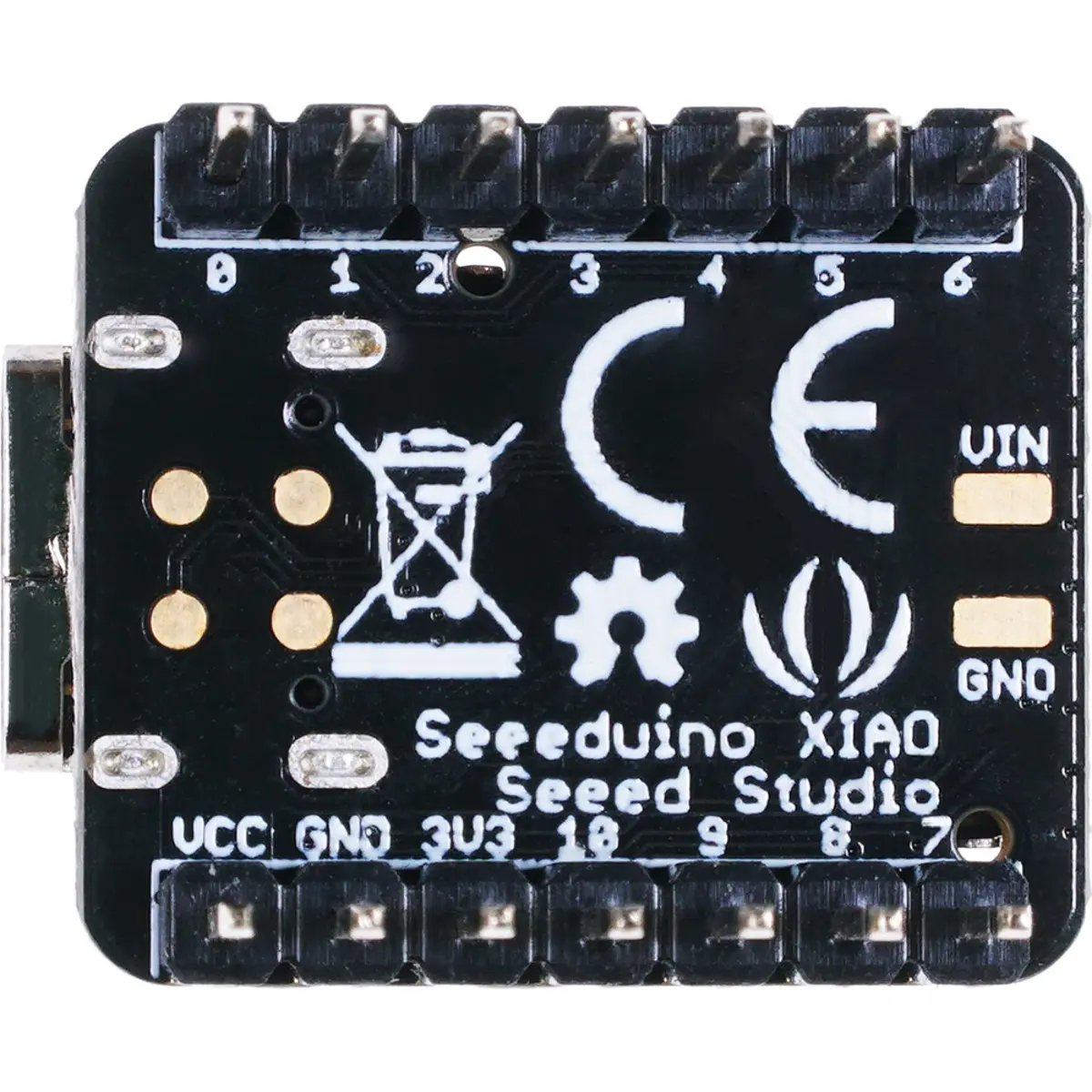

Además de la CPU potente, el Seeeduino XIAO es excelente en muchas otras funciones. Tiene 14 PINs GPIO, que pueden usarse para 11 PINs analógicos, 11 PINs digitales, 1 interfaz I2C, 1 interfaz UART y 1 interfaz SPI. Algunos PINs tienen varias funciones: los pines A1 / D1 a A10 / D10 tienen funciones PWM y los pines A0 / D0 tienen una función DACo, lo que significa que puedes obtener señales analógicas reales, y no PWM, cuando lo defines como un pin analógico; por eso 14 PINs GPIO pueden obtener más PINs e interfaces de E / S. Además, el Seeeduino XIAO admite la interfaz USB Tipo C, que puede proporcionar alimentación y permitir la descarga del código. En la parte trasera del XIAO hay pads de alimentación que admiten batería. Una placa tan pequeña como este tamaño utilizará el oscilador de cristal interno del chip para ajustar el tiempo, con el fin de que el reloj sea más preciso; el Seeeduino XIAO presenta un extra de 32,768 KHz para que el reloj sea más estable.
El Seeeduino XIAO es perfectamente compatible con el Arduino IDE. Puedes desarrollar fácilmente algunos proyectos pequeños con la ayuda de la gran y completa biblioteca Arduino.
CARACTERÍSTICAS:
- CPU: microcontrolador ARM® Cortex®-M0 + de 32 bits y 48 MHz (SAMD21G18) con flash de 256 KB, SRAM de 32 KB
- Compatibilidad flexible: compatible con el Arduino IDE
- Funcionamiento sencillo del proyecto: apto para breadboard
- Dimensiones reducidas: del tamaño de un pulgar (20x17,5 mm), ideal para proyectos pequeños
- Múltiples interfaces de desarrollo: 11 pines digitales / analógicos, 10 pines PWM, 1 salida DAC, 1 interfaz SWD Bonding pad, 1 interfaz I2C, 1 interfaz UART, 1 interfaz SPI.
ESPECIFICACIÓN:
- CPU: CPU ARM Cortex-M0 + (SAMD21G18) con velocidad de hasta 48 MHz
- Almacenamiento: flash de 256 KB, SRAM de 32 KB
- PINs de E / S: 14 PINs GPIO, 11 PINs analógicos, 11 PINs digitales, 1 pin de salida DAC
- Interfaz: 1 interfaz I2C, 1 interfaz UART, 1 interfaz SPI
- Alimentación e interfaz de descarga: interfaz USB tipo C
- LEDs: 1 LED de estado, 1 LED de alimentación, dos LEDs para la descarga del puerto serie
- Botón de reinicio: dos botones de reinicio conectan brevemente para reiniciar
- Power Pads: para la fuente de alimentación de la batería
- Compatibilidad de software: compatible con el Arduino IDE
- Cubierta de protección para proteger el circuito
- Dimensiones: 20x17,5x3,5 mm
APLICACIONES TÍPICAS:
- Dispositivos wearables
- Prototipado rápido (directamente conectado al PCB ampliado como un sistema mínimo)
- Perfecto para todos los proyectos que necesitan un mini arduino
- Teclado DIY
- Desarrollo USB (USB a modo de host TTL / USB multicanal, etc.)
- Un escenario en el que necesitas leer varios valores simulados de salida DAC
