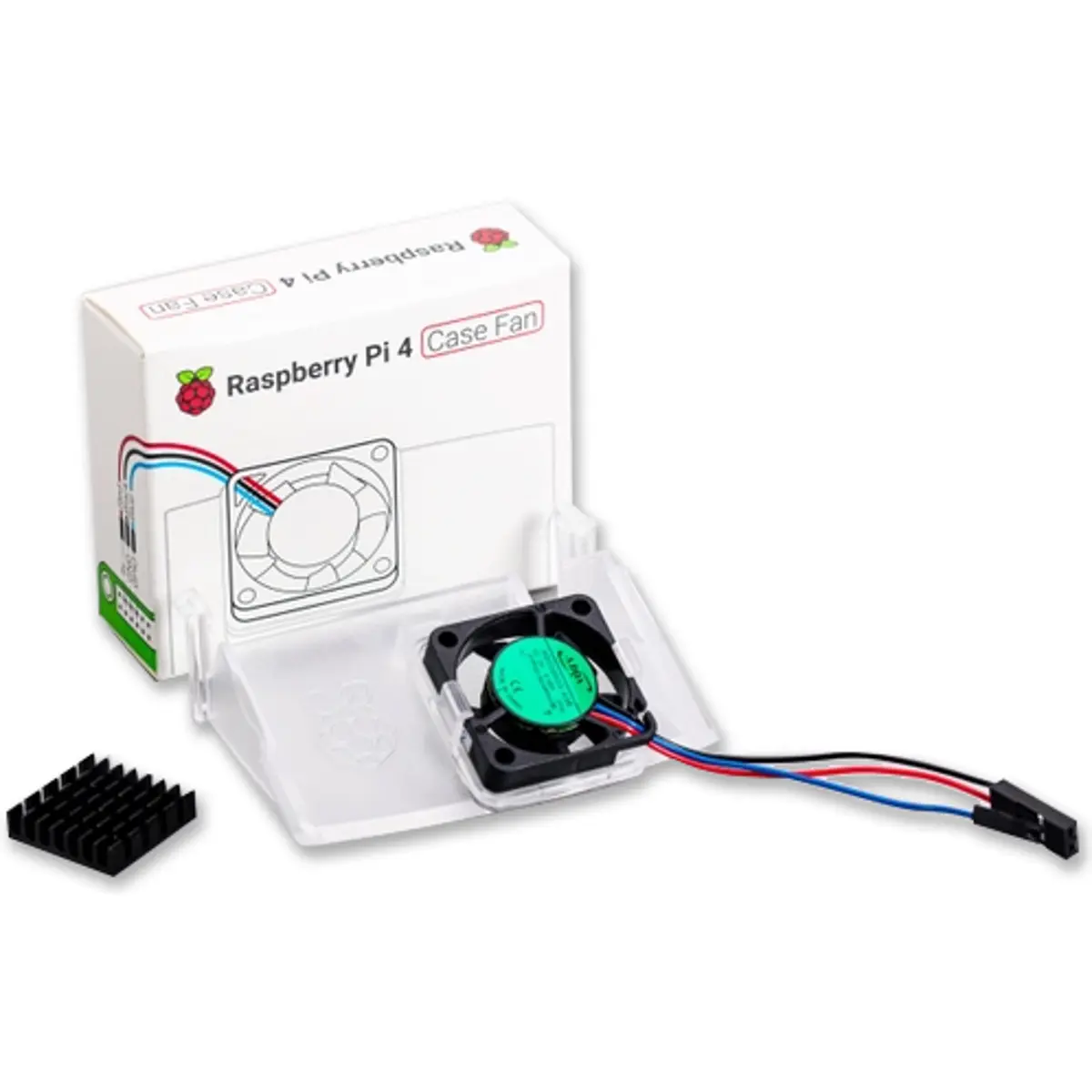

Compatível com a caixa Raspberry Pi 4. Indicado para overclockers e utilizações mais avançadas, mantendo o seu Raspberry Pi 4 com uma temperatura de operação confortável, mesmo sob processamentos pesados.
Características:
- Encaixa perfeitamente na tampa da caixa do Raspberry Pi 4
- Ventilador controlado por temperatura fornece até 1,4CFM de fluxo de ar sobre o processador, memória e IC de gerenciamento de energia

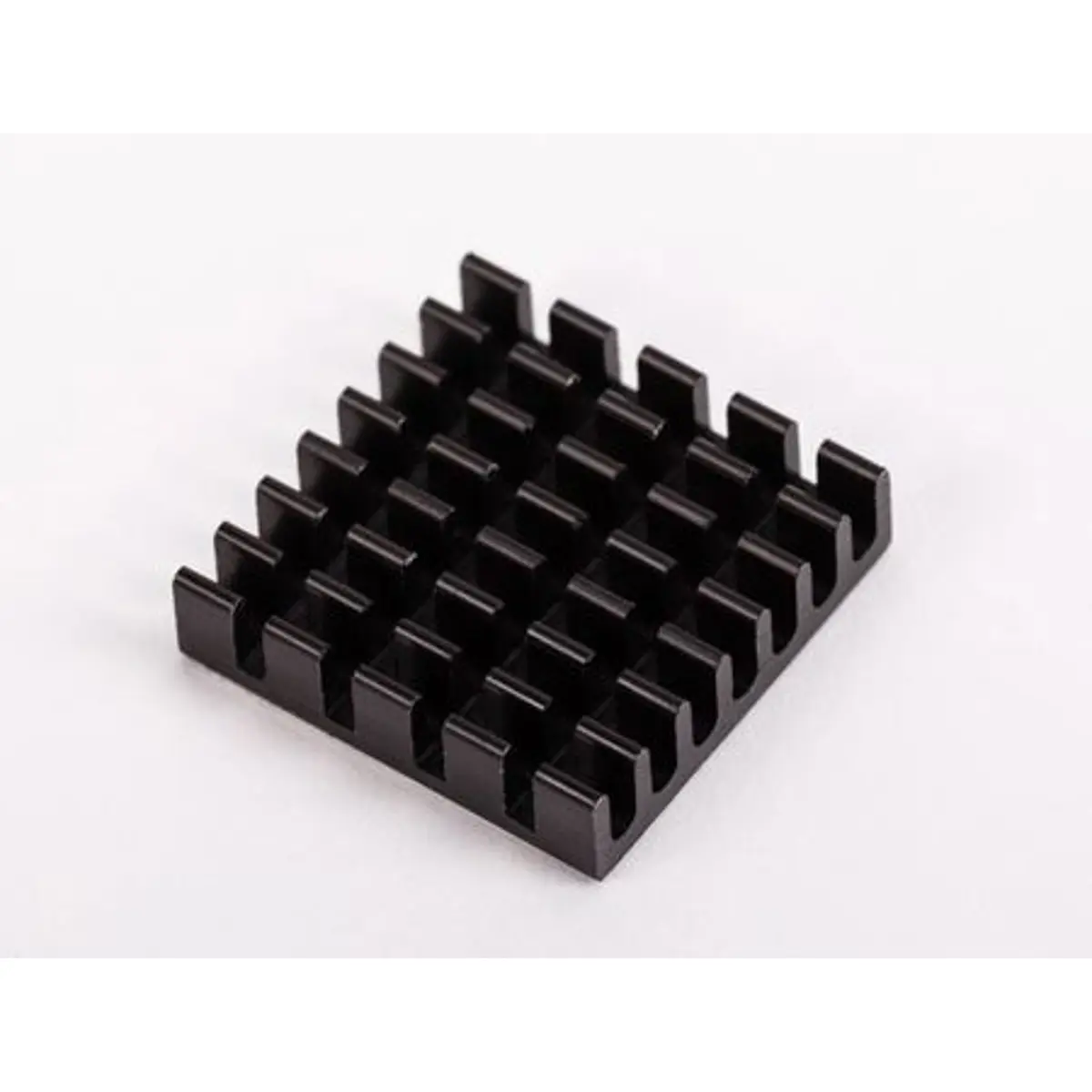

- Dissipador de calor de 18 mm × 18 mm × 10 mm com almofada autoadesiva melhora a transferência de calor do processador
Especificações:
- Tensão de entrada: 5 V DC fornecido via cabeçalho GPIO de 40 pinos no Raspberry Pi 4
- Controle de velocidade do ventilador: controle de modulação de largura de pulso via pino GPIO selecionável pelo utilizador
- Fluxo de ar máximo: 1,4 CFM
- Material da caixa: PC transparente
Instruções:
1. Remova qualquer cartão SD e coloque o Raspberry Pi na metade inferior (base) da caixa. Tome cuidado para alinhar os orifícios de montagem nos cantos com as saliências da caixa.

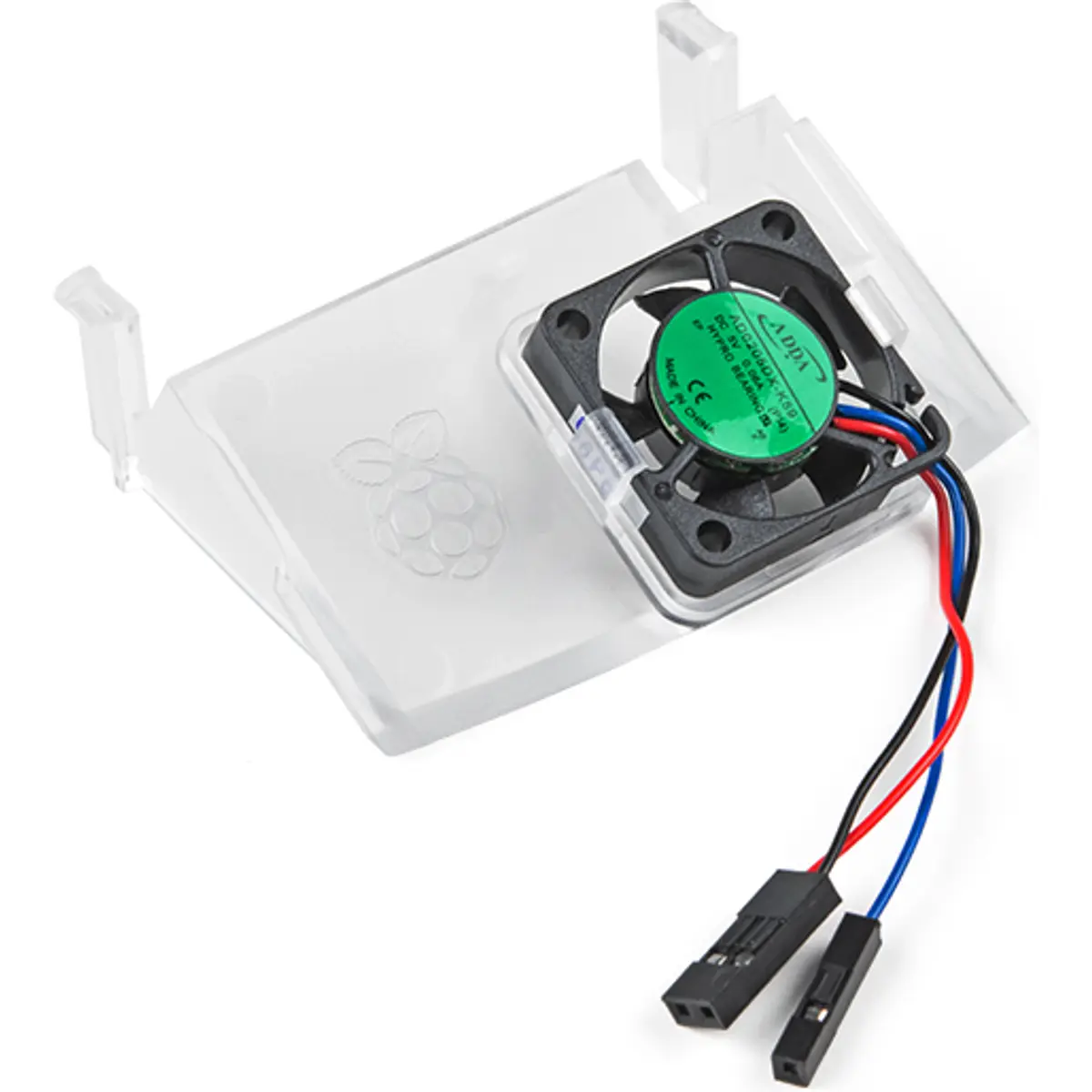

2. Insira a ventoinha na metade superior (tampa) da caixa, com a etiqueta verde voltada para fora da tampa. Empurre com cuidado, mas com firmeza, para que as duas guias da caixa do ventilador encaixem perfeitamente no lugar dentro das guias da tampa. A borda ligeiramente curva da caixa deve ficar nivelada com a parte inferior da tampa.

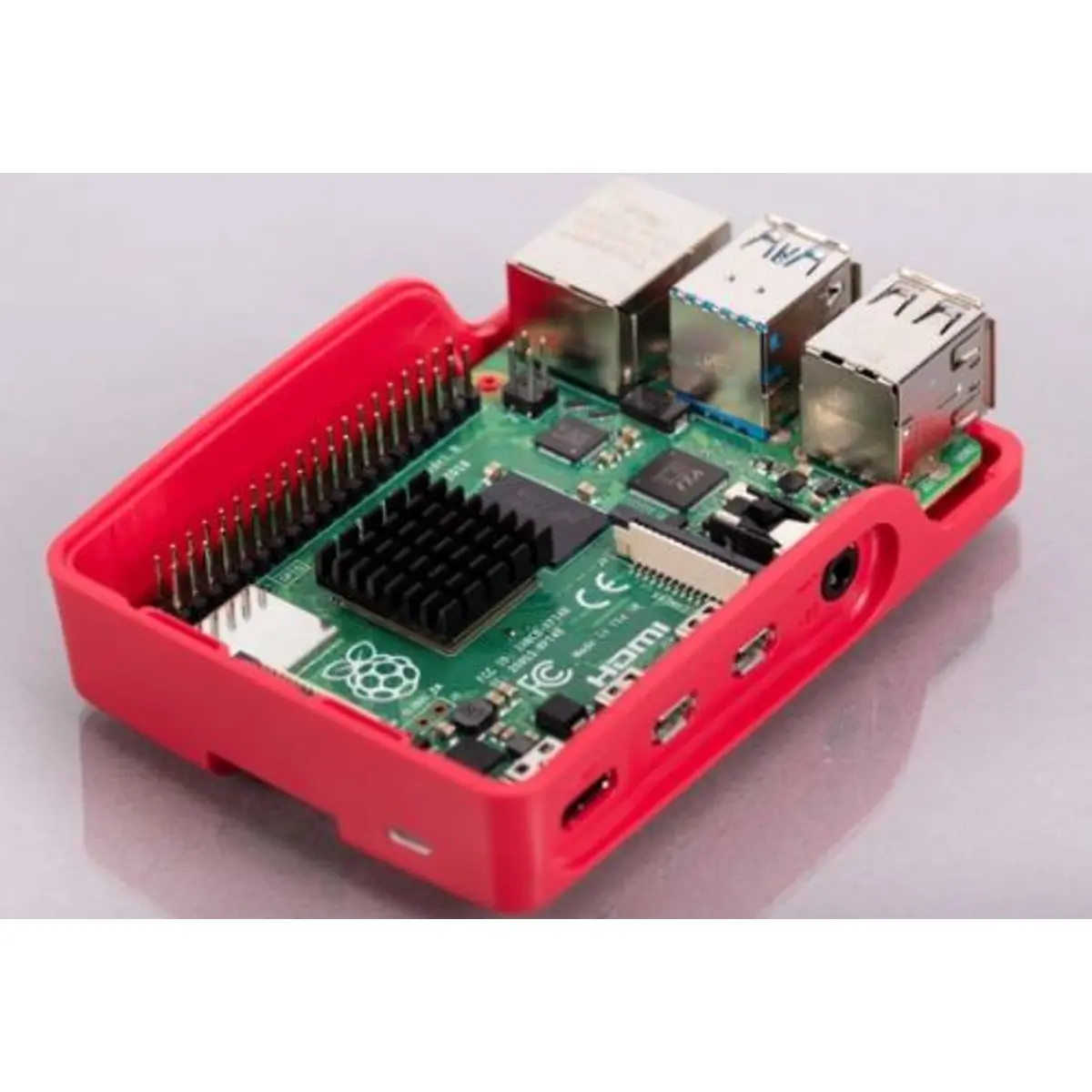

3. Instale o dissipador de calor, remova o papel da almofada autoadesiva na base do dissipador de calor, posicione-o centralmente sobre o processador e pressione-o suavemente na posição.
4. Conecte os três fios do ventilador aos pinos GPIO do Raspberry Pi, conforme mostrado no diagrama abaixo. Tome cuidado para conectar cada cabo ao pino correto.
5. Coloque a tampa da caixa na base.
Como usar
Depois de conectar o ventilador, por padrão ele estará ligado sempre que o Raspberry Pi estiver em execução. Você pode configurá-lo para ligar apenas quando o Raspberry Pi atingir a temperatura que você escolher.
Usando uma versão recente do Raspberry Pi OS, primeiro atualize para recuperar todas as alterações recentes no sistema operacional:
- Abra o Terminal, a partir do Iniciar menu (clique no ícone Raspberry Pi no canto superior esquerdo) ou pressionando Control + Alt + T .
- Digite sudo apt update e então, quando a atualização terminar, digite sudo apt full-upgrade .
Em seguida, abra a ferramenta de
configuração Raspberry Pi :
- Clique no ícone do Raspberry Pi no canto superior esquerdo e selecione Preferences e, em seguida Raspberry Pi Configuration.
- Selecione a guia Performance .
- Ao lado de Fan, clique em Enable.
- Se você conectou sua ventoinha conforme mostrado acima, o padrão de 14 para Fan GPIO não precisa ser alterado.
- Selecione a Fan Temperature na qual deseja que o ventilador seja ligado. O padrão é 80°C, o que impedirá o Raspberry Pi de se "afogar" em tarefas difíceis sem ter o ventilador ligado o tempo todo.
