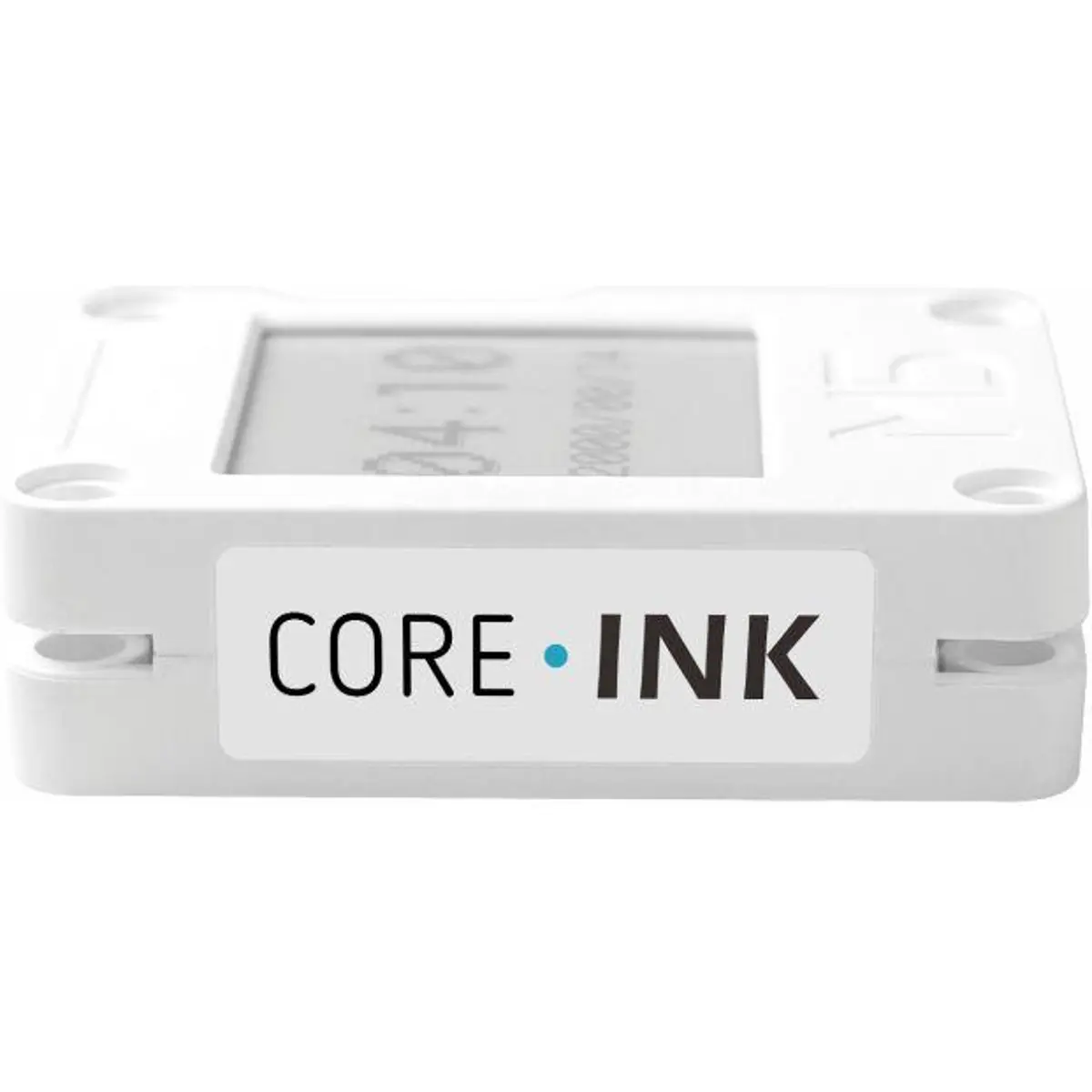

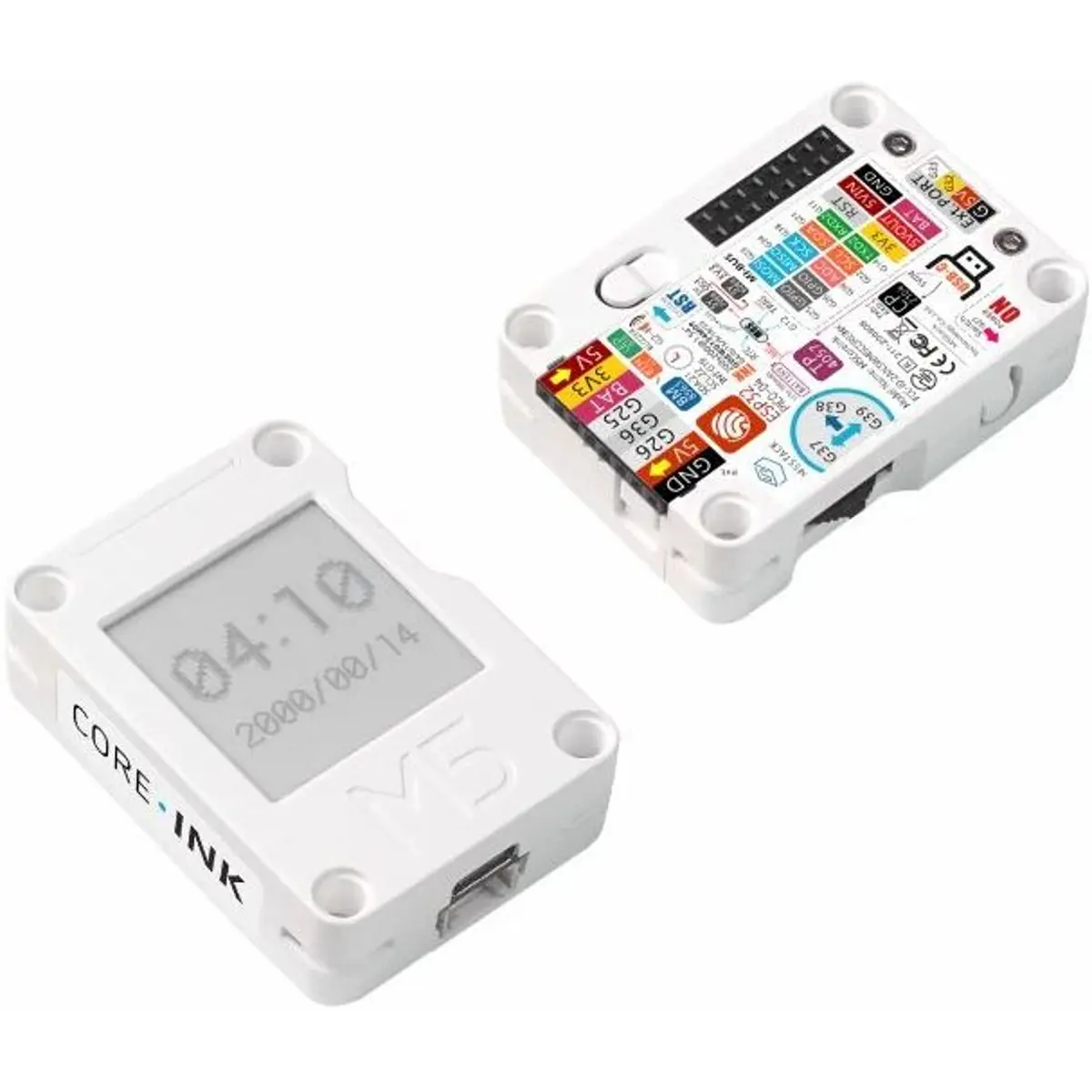

CoreInk é um novo display E-ink na linha de núcleos M5Stack. Controlado pelo ESP32-PICO-D4 Este novo dispositivo inclui uma tela E-Ink preta e branca de 200x200 1,54 ". Em comparação com um LCD normal, as telas E-ink são de mais fácil leitura para os olhos, o que os torna uma ótima escolha para leitura ou visualização por períodos mais longos. Outros benefícios são o baixo consumo de energia e a capacidade de reter a imagem mesmo sem energia no display.

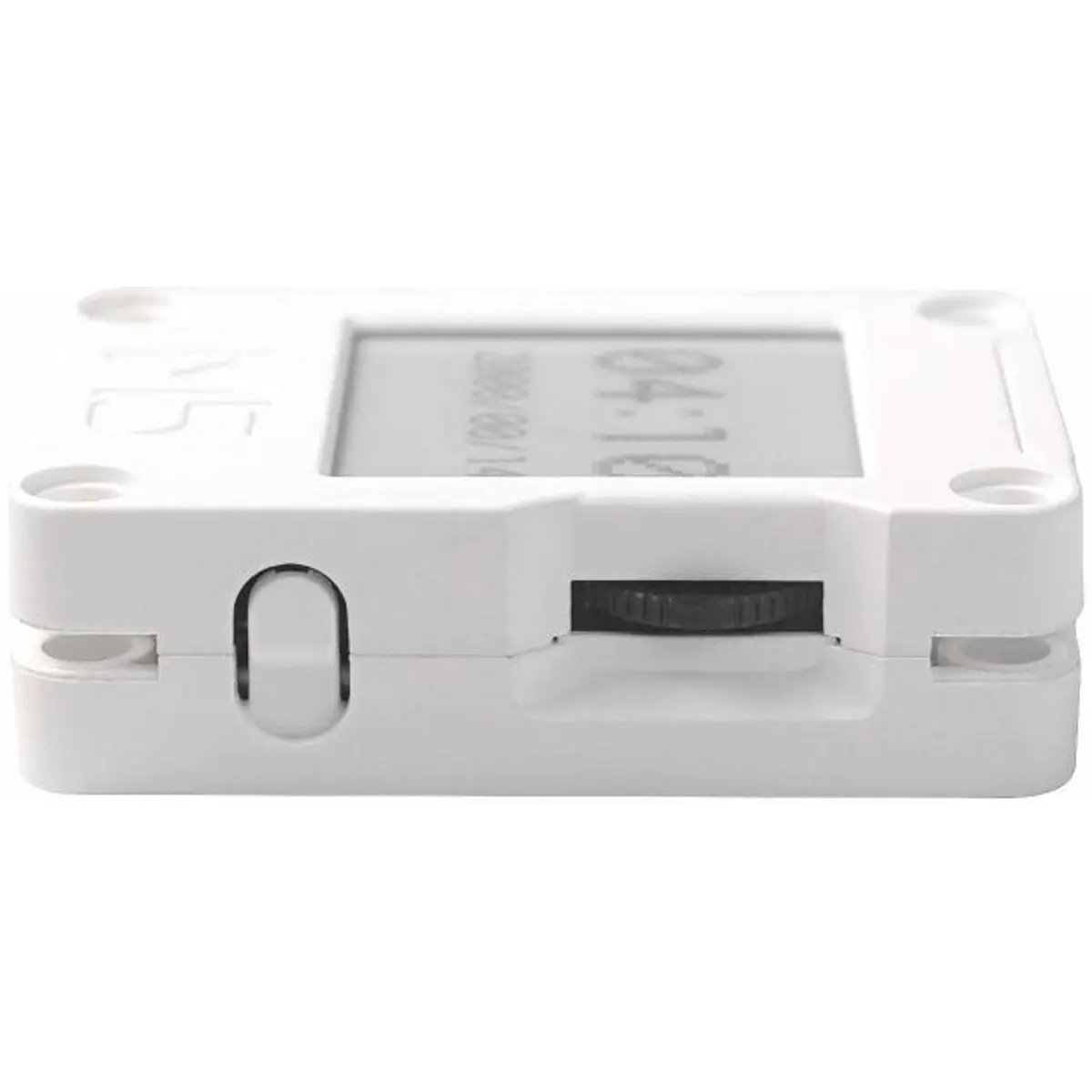

Para controle, o CoreInk integra um botão multifuncional, um botão físico, LED de status integrado e buzzer. O dispositivo também inclui um 390mAh Lipo ， RTC (BM8563) para controlar o tempo preciso e a funcionalidade de deep sleep. CoreInk possui botões independentes de reset e ON/OFF, portas de expansão (HY2.0-4P 、 M-BUS 、 expansão HAT) para conectar sensores externos para expandir funções, para possibilidades ilimitadas.
Aviso: Evite usar altas taxas de atualização, a taxa de atualização recomendada é (15s / por atualização). Não exponha a raios ultravioleta por um longo tempo, caso contrário, pode causar danos irreversíveis à tela de tinta.
características:
- Funções sem fio padrão ESP32 WiFi 、 Bluetooth
- Flash 4M interno
- Display de baixa potência
- Ângulo de visão de 180 graus
- Portas de expansão
- Íman embutido
- Bateria interna
- Expansível
Especificações:
- ESP32-PICO-D4: 240 MHz dual core, 600 DMIPS, 520 KB SRAM, Wi-Fi, modo dual Bluetooth
- Flash: Flash de 4 MB
- Tensão de entrada: 5V @ 500mA

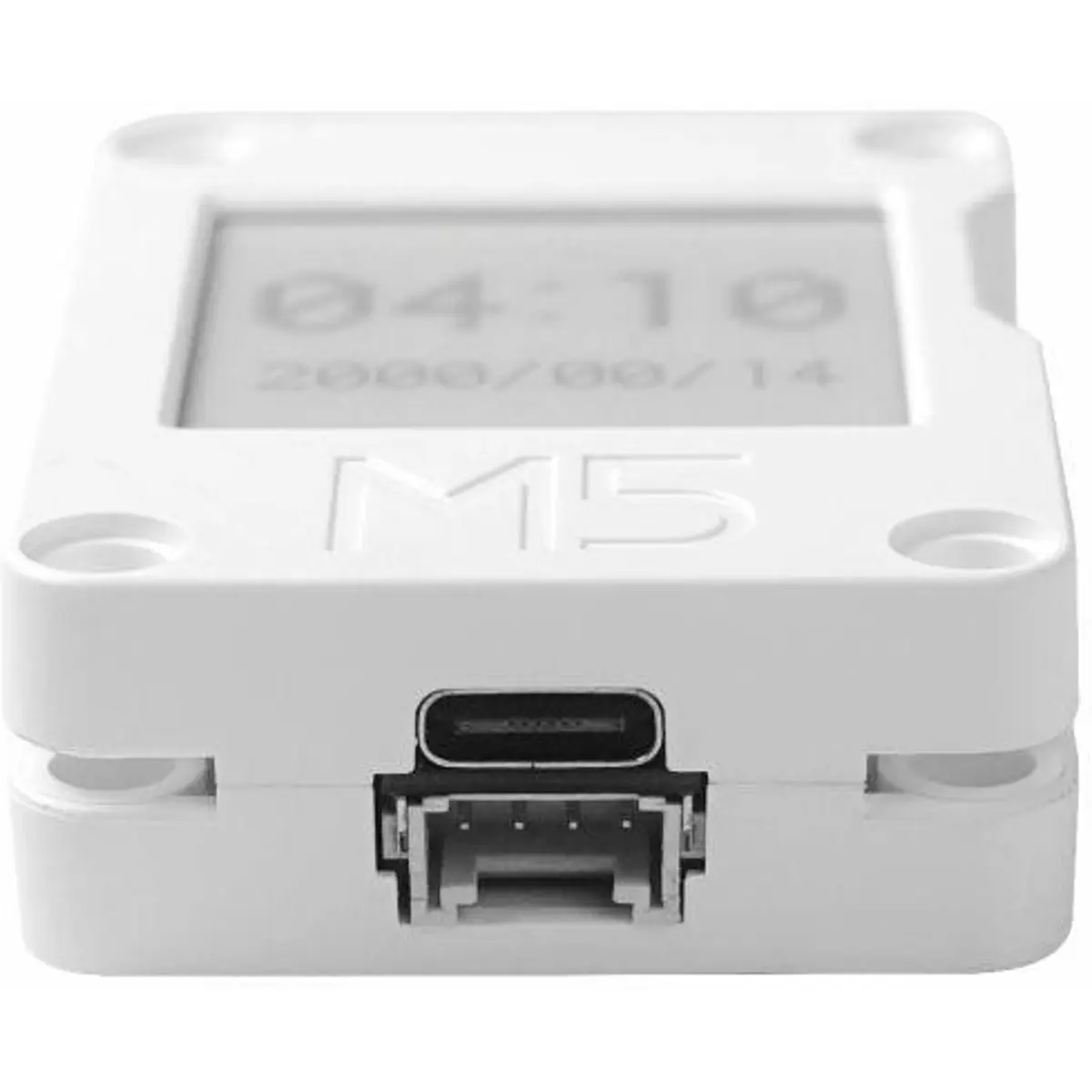

- Portas: TypeC*1, HY2.0-4P*1 , M-BUS Female Connector，Pin Array/ Hat Expansion
- Tela GDEW0154M09 | SPI Port | 200*
[email protected]" | Dpi:184 | 1-bit Black & White(Grayscale：2) | Viewing Area(mm)：27.6x27.6 | Dot pitch(mm) 0.138x0.138 | Refresh Time（s） 0.82 /Partial refresh（s） 0.24
- Botões Físicos: Programável * 1 ， Reiniciar * 1 ， Alimentação * 1
- LED: 1x verde
- RTC: BM8563
- Buzzer: Buzzer Passivo * 1
- Wi-fi: Antena 2.4G 3D
- PINS: G25, G26, G36, G23, G34, G18, G21, G22, G14, G13
- Bateria:
[email protected]- Temp de Trabalho: 0ºC a 40ºC
- Peso líquido: 32g
- Peso bruto: 55g
- Dimensões: 56 * 40 * 16 mm
