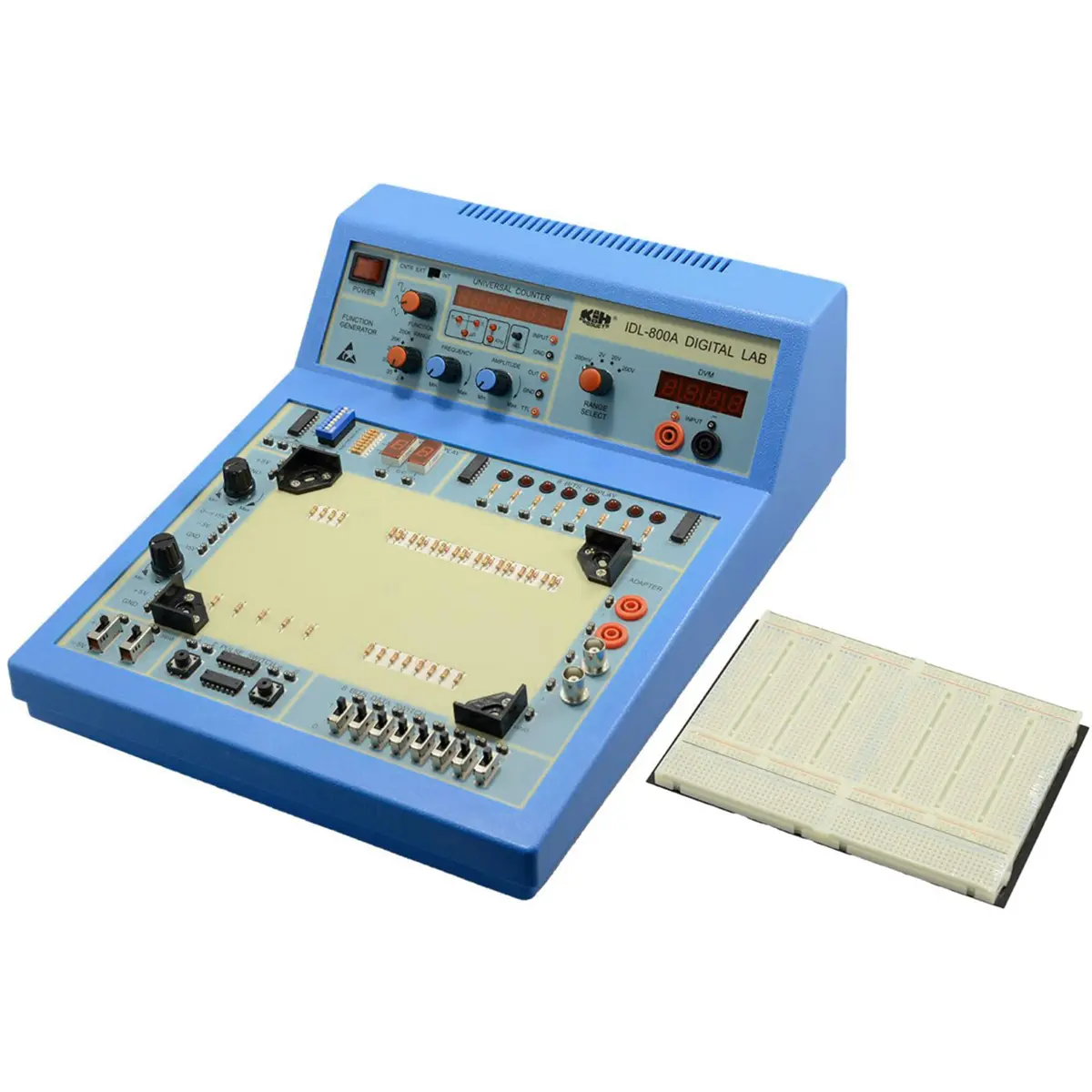

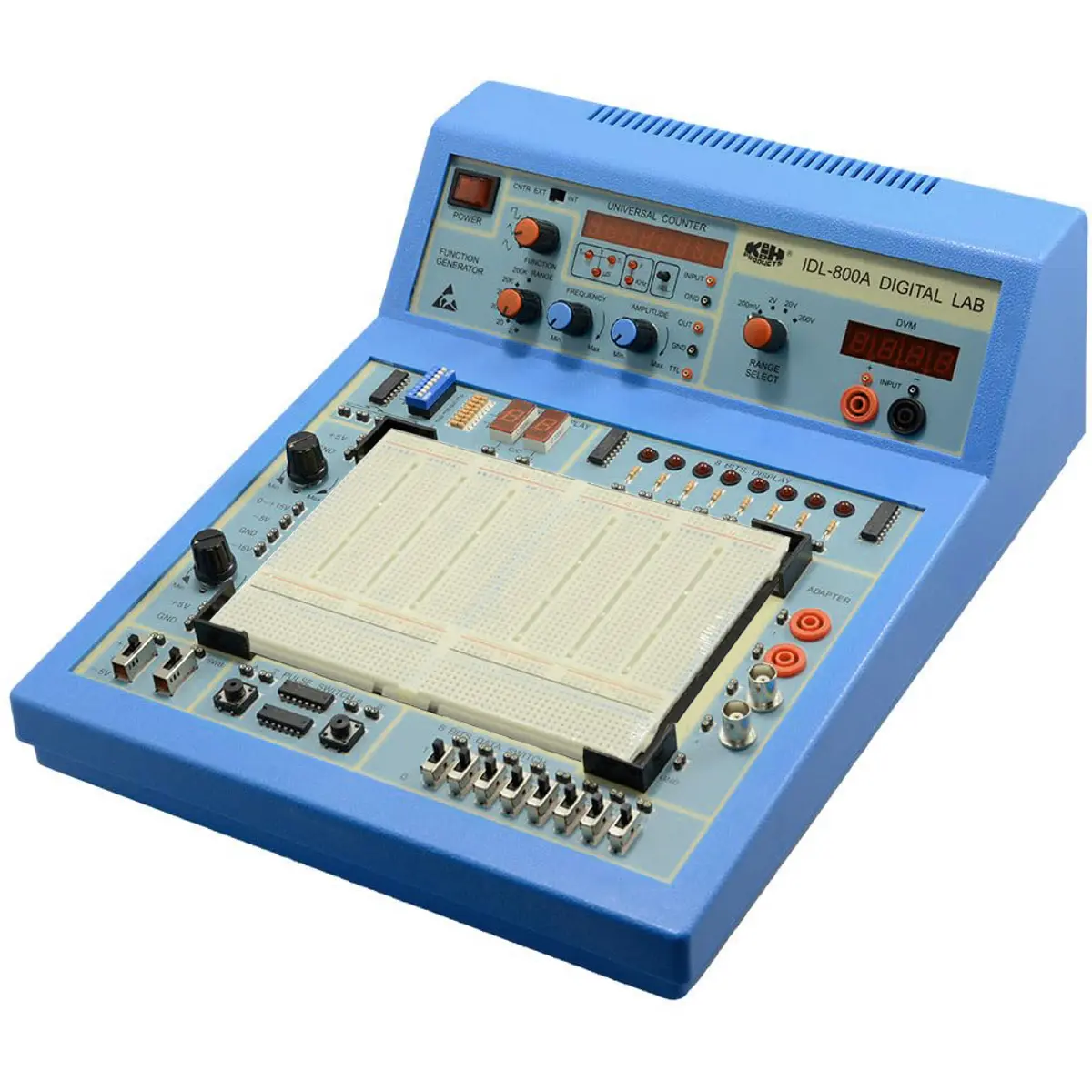

Consola Didáctica para Testes e Simulações Digitais, compacta e ideal para cursos de Electrónica Digital Avançada.
Destaques:
● Equipada com Fonte de Alimentação, Voltímetro Digital com 4 escalas diferentes e Display LCD
● Permite alteração e re-arranjo rápido dos circuitos
● Fonte de Alimentação com protecção contra curto-circuito
Especificações:
Breadboard:
- Modelo: AD-200
- Pontos de ligação: 1896
- Material: Níquel banhado
- Compatível com todos os componentes DIP e fios sólidos de AWG #22-30 (0.3 – 0.8 mm)
Fonte de Alimentação DC:
- Saída DC variável:
- Tensão positiva: 0 a +15 V
- Tensão negativa: 0 a -15 V
- Corrente máxima: 300 mA
- Regulação de linha: < 0.05% /V (Ta=25°C)
- Regulação de carga: < 30mV /V (Ta=25°C)
- Saída DC fixa:
- Tensão positiva: 5V ± 0.25V
- Corrente máxima: 1A
- Regulação de linha: < 50mV
- Regulação de carga: < 100mV
- Tensão negativa: -5V ± 0.25V
- Corrente máxima: 100mA
- Regulação de linha: < 25mV
- Regulação de carga: < 30mV
- Proteção contra curto-circuito integrada em todas as saídas DC
Gerador de Funções:
- Gama de frequências:
- 1 Hz ~ 10 Hz
- 10 Hz ~ 100 Hz
- 100 Hz ~ 1K Hz
- 1K Hz ~ 10K Hz
- 10K Hz ~ 100K Hz
- Formas de onda:
- Senoidal: 0 a 8 Vpp variável
- Triangular: 0 a 6 Vpp variável
- Quadrada: 0 a 8 Vpp variável
Voltímetro Digital:
- Display LED de 3 ½ dígitos
- 4 gamas de medição:
- 0 – 199.9 V (escala total)
- 0 – 19.99 V (escala total)
- 0 – 1.999 V (escala total)
- 0 – 199.9 mV (escala total)
- Impedância de entrada: 10MΩ em qualquer escala
Acessórios Incluídos:
- 4 conectores tipo banana
- 4 conectores BNC
- Cabo de alimentação
- Manual de Instruções
