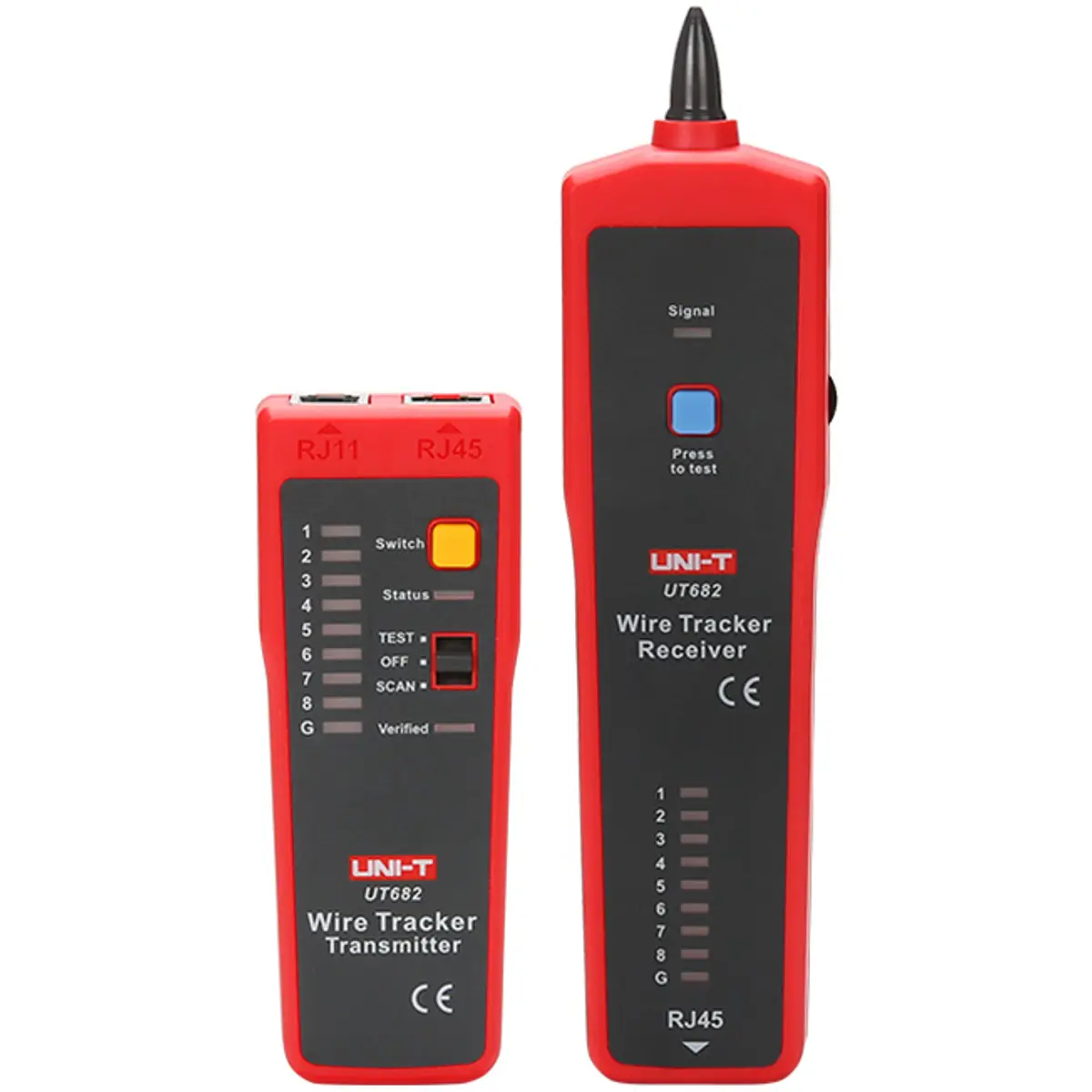

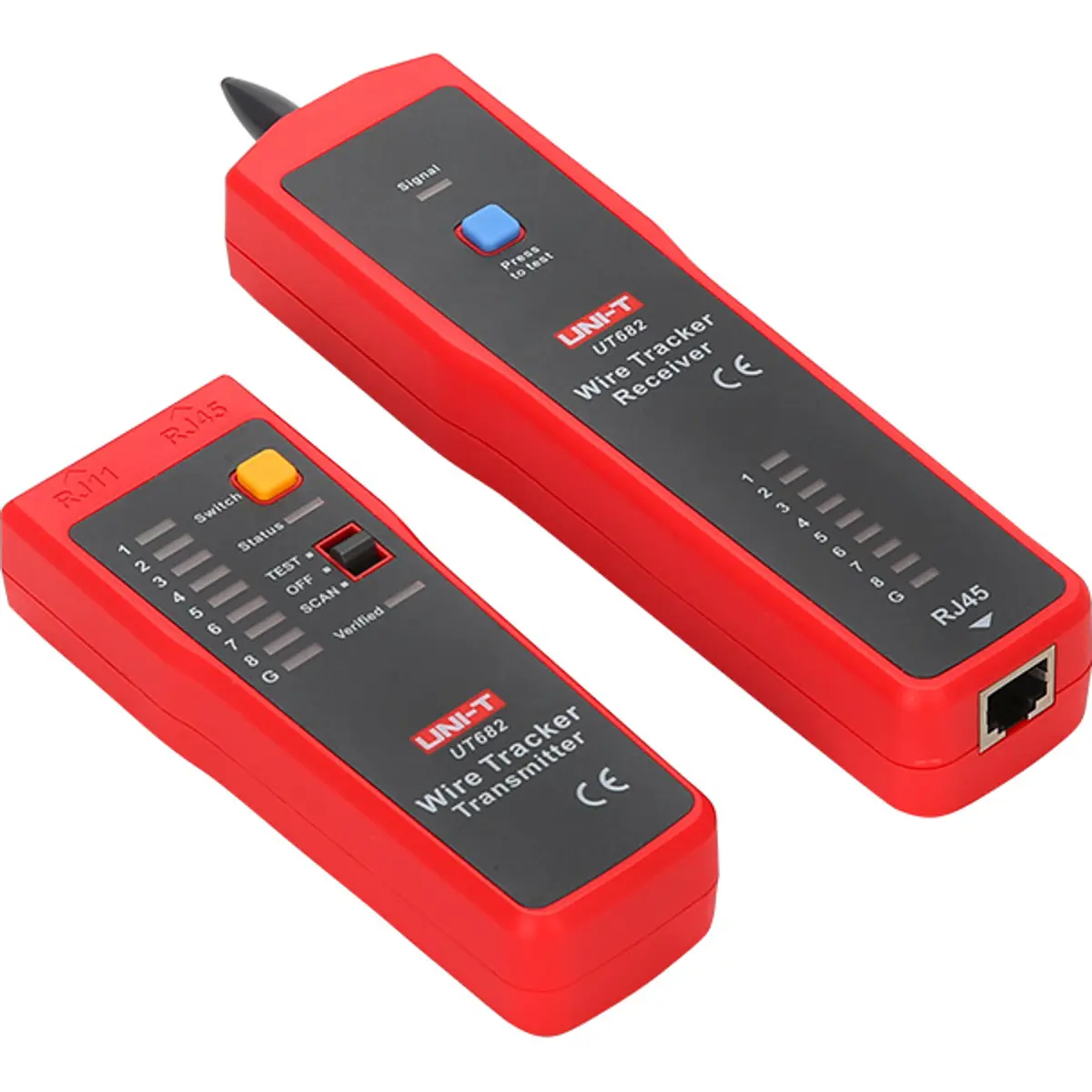

O localizador de fios UT682 é composto por um transmissor e um recetor, é capaz de localizar cabos instalação elétrica/ethernet/telefone sem abrir o seu isolamento.
O UT682 pode solucionar problemas de cabos ethernet e é uma ferramenta recomendada para para a depuração de cabos de comunicação e cabos de áudio/vídeo.
Especificações UT682:
◾ Recursos de Rastreamento de Cabos:
- Tipos de cabos: Cabo LAN, linha telefónica, cabo coaxial, cabo elétrico
- Indicação de intensidade do sinal: Sim
- Rastreamento de quadro de distribuição ao vivo: Sim
- Distância de rastreamento de quadro de distribuição: ≥100m
- Distância de rastreamento de linhas telefónicas: ≥3000m
- Distância de rastreamento de cabos não blindados: ≥320m
- Distância de rastreamento de cabos blindados: ≥320m
- Teste de circuito aberto e curto-circuito: Sim
- Indicação de polaridade para linhas telefónicas: Sim
- Diferenciação entre linhas telefónicas e cabos LAN: Sim
- Rastreamento de fios partidos: Sim
◾ Fonte de Alimentação e tensões:
- Fonte de alimentação do transmissor: Bateria 9V
- Consumo máximo de corrente do transmissor: 25mA
- Tensão de saída do transmissor: ≥12V pico-a-pico
- Indicação de bateria fraca do transmissor: 6.6V±0.5V
- Fonte de alimentação do receptor: Bateria 9V
- Consumo máximo de corrente do receptor em espera: ~10mA
- Consumo máximo de corrente do receptor em operação: <40mA (AC, RMS)
◾ Receptor com Conector para auscultadores: Sim
◾ Teste de sequências:
- Medição da sequência de linhas: 9 LEDs (LED1~LED8, LED_G)
- Velocidade de medição da sequência: Selecionável entre rápida e lenta
- Indicação de cabo LAN blindado/não blindado: Sim
◾ Proteção de Tensão de Entrada do Transmissor: 52V DC
◾ Ambiente de Operação:
- Temperatura de operação: 0~40℃
- Temperatura de armazenamento: -10~50℃
- Umidade de operação: 20~75%RH
- Umidade de armazenamento: 10~90%RH
- Altitude: ≤2000m
Características Gerais:
- Cor do produto: Vermelho e cinzento
- Peso líquido do produto: Transmissor-125g, Receptor-153g (Aproximado)
- Tamanho do produto:
· Transmissor-125mm x 48mm x 28mm,
· Receptor-195mm x 48mm x 30mm

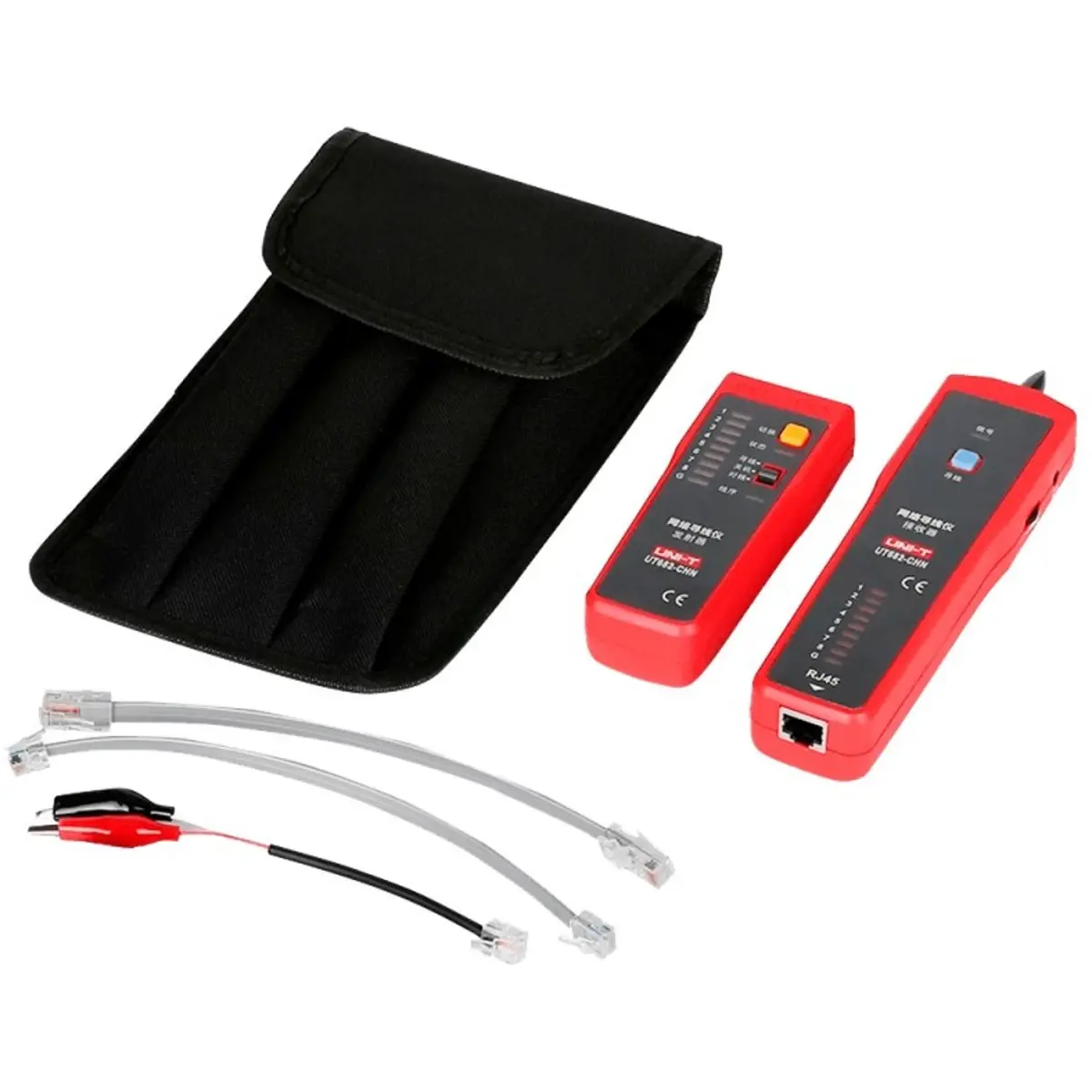

- Acessórios padrão: 2 baterias 9V, cabo RJ11, cabo RJ45, cabo RJ11 com jacaré, bolsa de transporte, manual.
▶ Operating Instructions (PDF)
