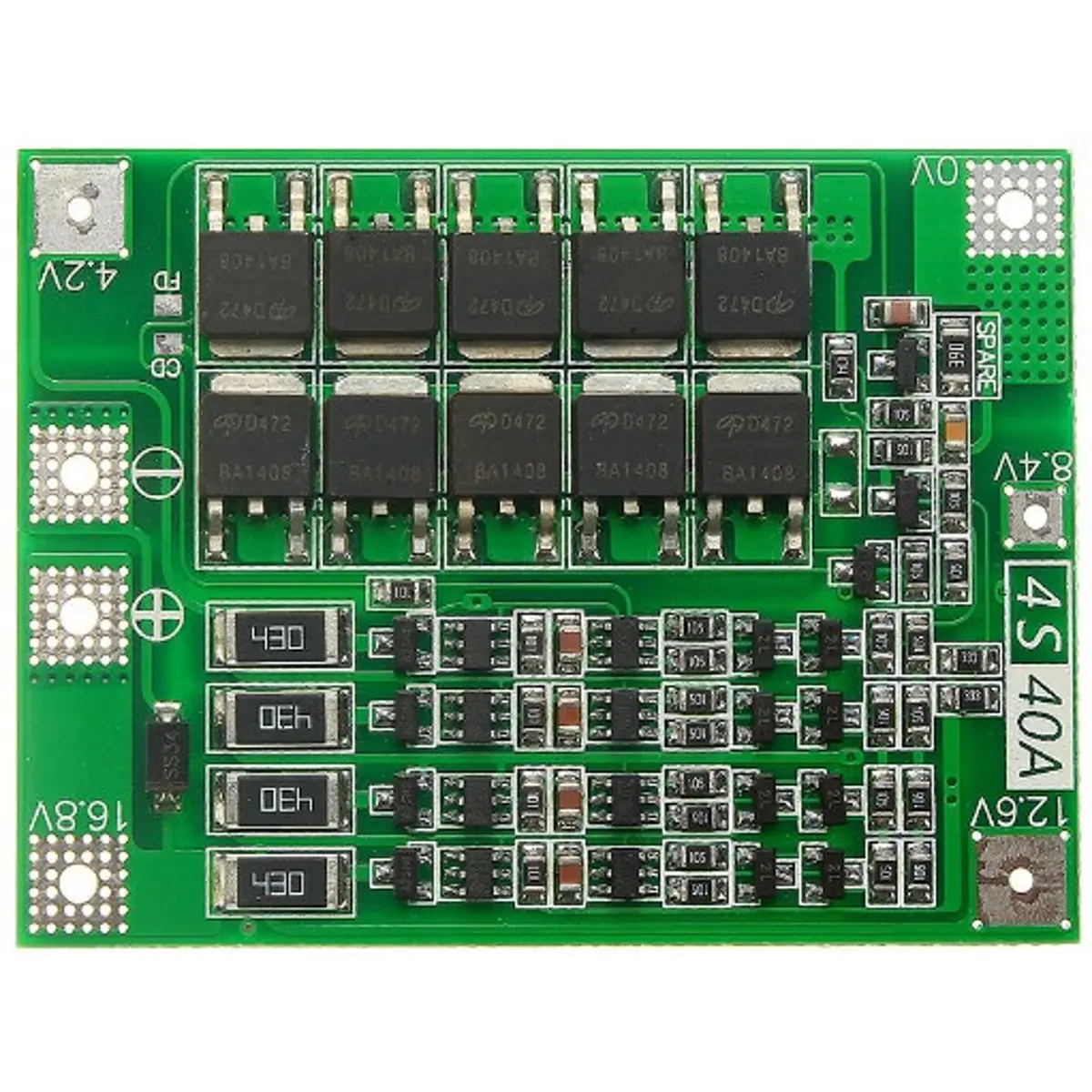

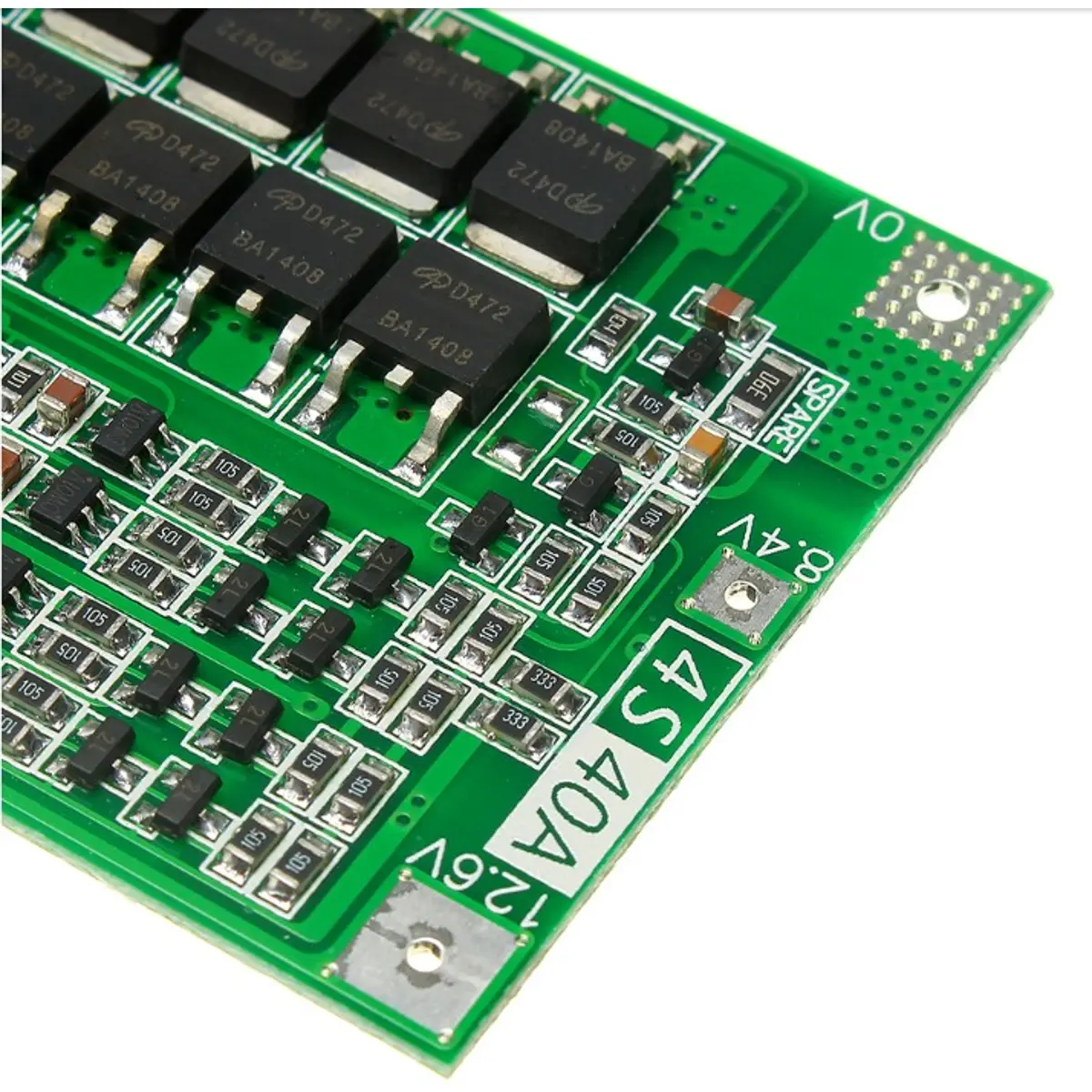

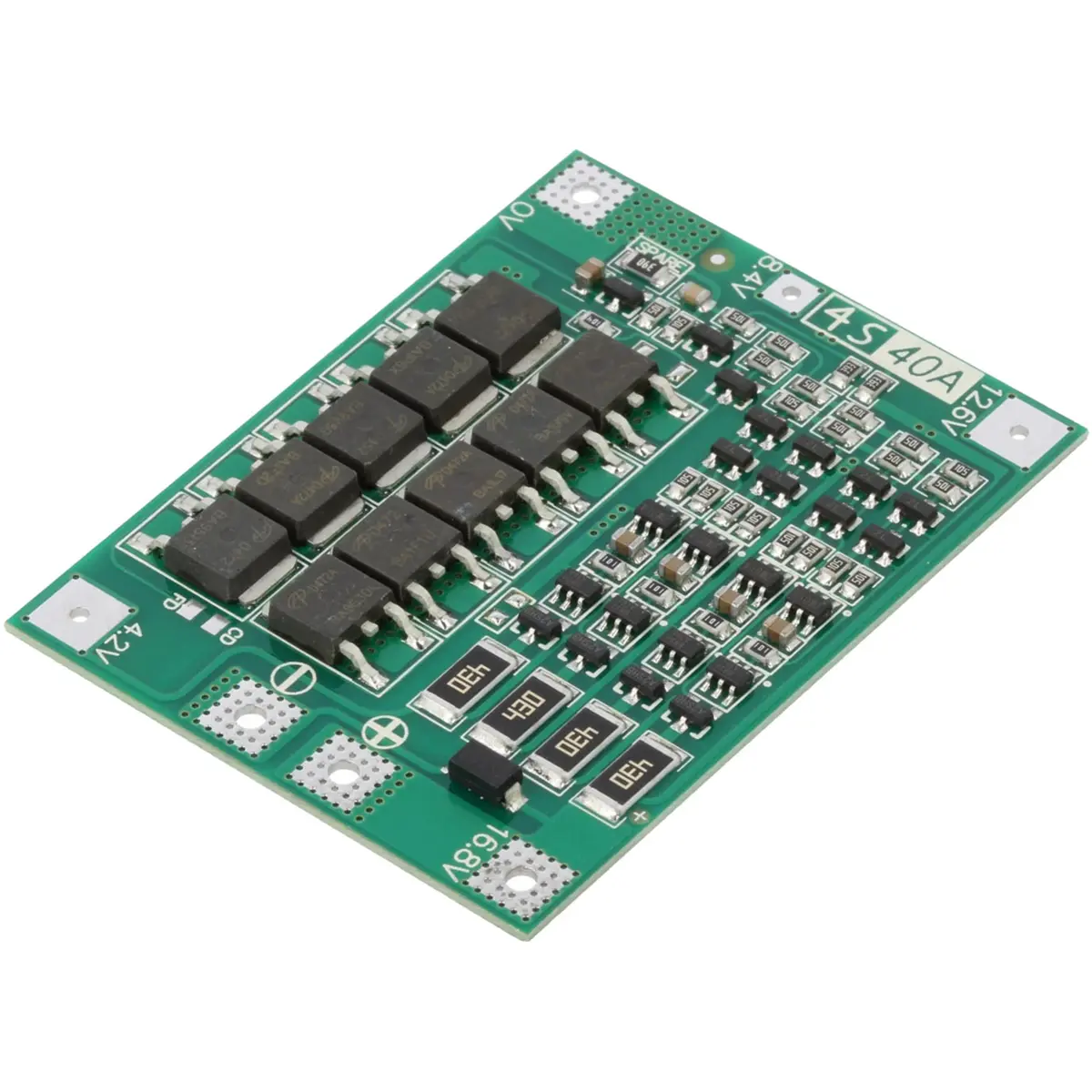

Placa BMS (Battery Management System) indicada para a proteção de 4 células de Li-ion em série (4S) ou série-paralelo (4S2P), com balanceamento de carga integrado.
Principais características:
- Indicado para baterias de lítio com uma tensão nominal de 3.7 V e uma tensão total de
4.2 V (incluindo 18650, 26650, baterias de polímero de lítio, sem restrições de tamanho).
- Dimensões: 45 * 60 * 3.4 mm
- Tensão de carga: 16,8V ~ 18,1V
- Corrente de descarga contínua (limite superior): 40A
- Corrente de carga contínua (limite superior): 20A
- Indicado para parafusadoras elétricas com corrente de partida abaixo de 80A e potência abaixo de 230W
- Possui função de balanceamento de carga.
Nota 1: o início bem-sucedido da parafusadora elétrica requer 4 baterias de energia 10C-20C ou 8 baterias de energia 5C-10C (modelos de bateria de energia recomendados: SONY VTC4, VTC4A, VTC4A, VTC6), cabos de conexão 0V e 12,6V, use fio de cobre de 3 mm quadrados ou mais (sem folha de níquel !!).
Nota 2: Conecte 0V, 4,2V, 8,4V, 12,6V, 16,8V de acordo com pinout da placa.
Nota 3: Ao soldar a bateria pela primeira vez ou carregar, desde que uma única bateria exceda 4,2 V, o resistor "430" irá aquecer e descarregar (descarregar para cerca de 4,19 V para parar o aquecimento. Se o resistor "430" estiver extremamente quente (não suficientemente quente), verifique se o fio é o correto.
ESPECIFICAÇÕES:
- Tipo de acessórios para pilhas: proteção BMS
- Marca/modelo: OKYSTAR OKY3399-3
- Espécie de bateria: Li-Ion
- Número de ânodos: 4
- Tensão de carga: 16.8...17V
- Tensão de saída máx.: 16.8V DC
- Corrente de descarga máx.: 40A
- Corrente no impulso max.: 50A
- Proteções contra:
· overload (OPP),
· sobre-carregamento (máx 4.25V ± 50mV p/ célula)
· sobre-descarregamnto (min 2.4V p/ célula)
· curto-circuito (SCP)
· desequilibro das células (balanceamento)
- Temperatura de trabalho: -40...50°C
- Temperatura de armazenagem: -40...80°C
- Dimensões: 60x45mm
Exemplo de uma ligação 4S2P:
