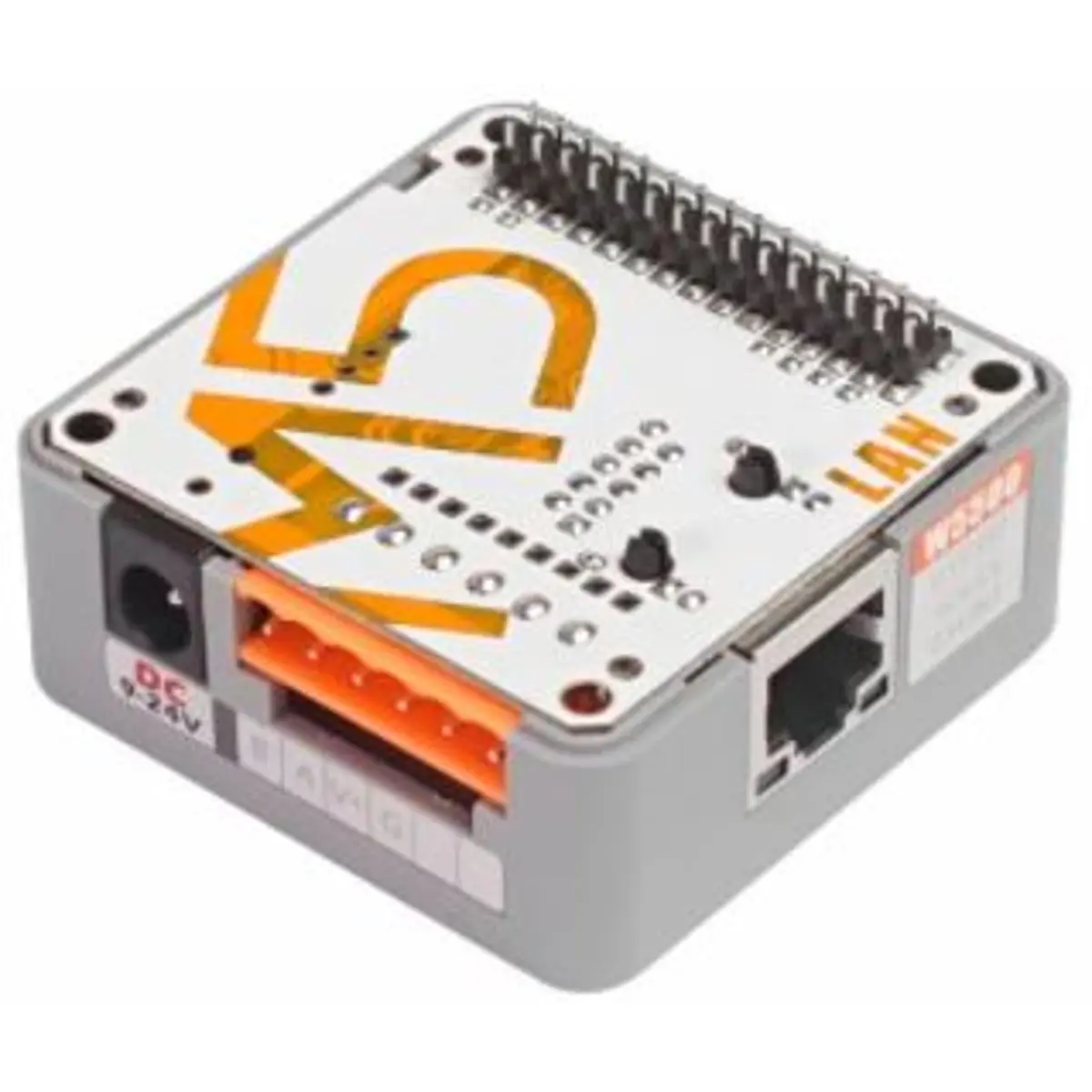

Implementa um chip controlador Ethernet W5500 com módulo PoE, que fornece controle Ethernet integrado TCP / IP com fio para facilitar a conexão à Internet com sistemas integrados. O W5500 integra pilha de protocolo TCP / IP, camada de enlace de dados Ethernet 10/100 M (MAC) e camada física (PHY). Esta base suporta comunicação RS485 / RS232 e pode ser usada como um servidor Ethernet para porta serial. É projetado especificamente para aplicações industriais. A tecnologia PoE (Power over Ethernet) é suportada. Por meio do módulo PoE integrado, a energia pode ser fornecida diretamente à base por meio do hub / switch PoE sem uma fonte de alimentação separada. Ele vem com um par de conectores HT3.96, trilho de metal e discos magnéticos para fácil instalação. Os 6 pinos do conector HT3.96 são sobressalentes, você pode conectá-los com uma placa adaptadora RS485 ou RS232 conforme desejar.
características do produto:
- Suporte PoE IEEE802.3 AF / AT
- Tensão de alimentação de entrada DC: 9-24V
- Acesso Ethernet
- Porta HT3.96 para suportar comunicação RS485 / RS232
- 8 soquetes de hardware independentes de comunicação simultânea
- Suporta protocolos TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Fácil de fixar na parede

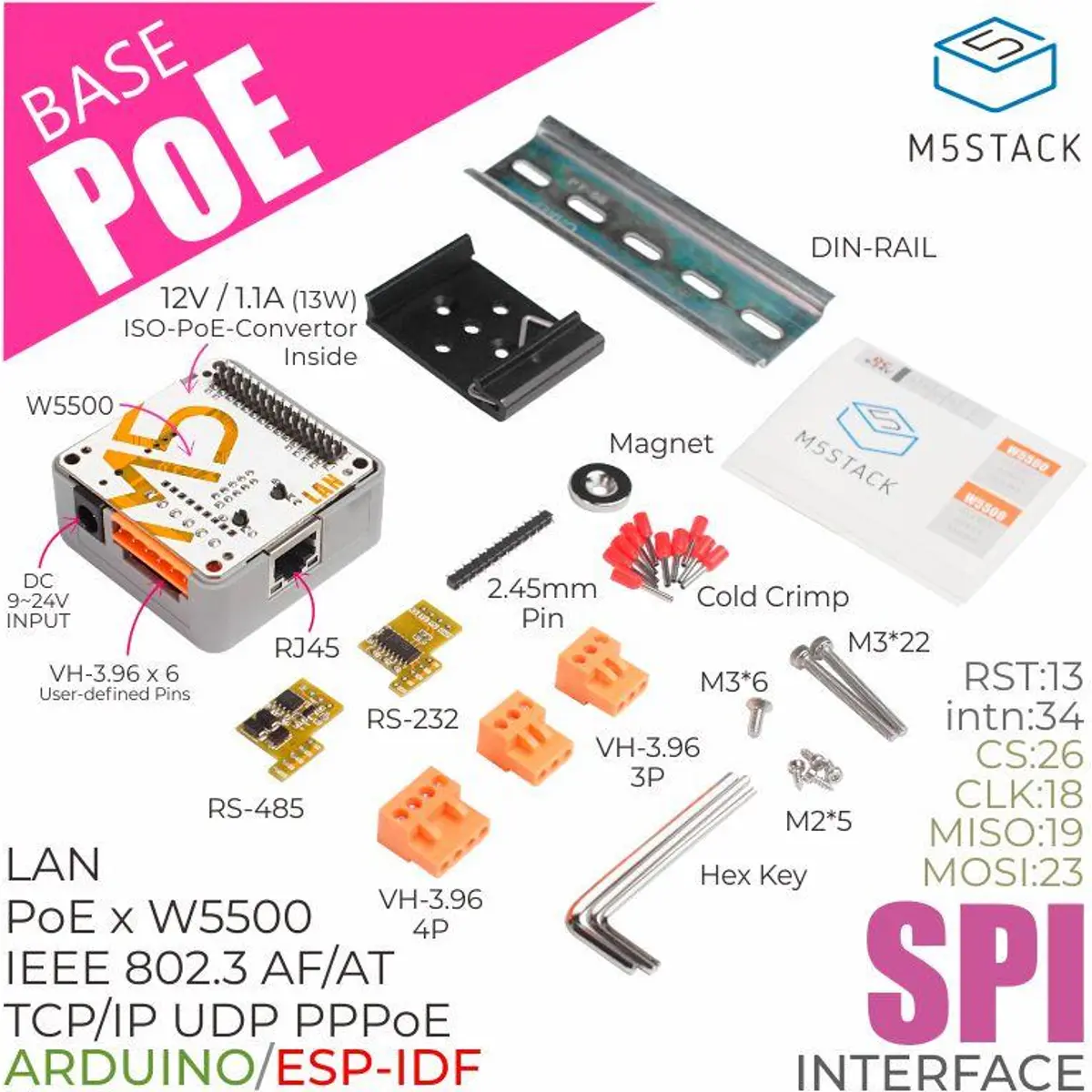

Inclui:
1x Base PoE

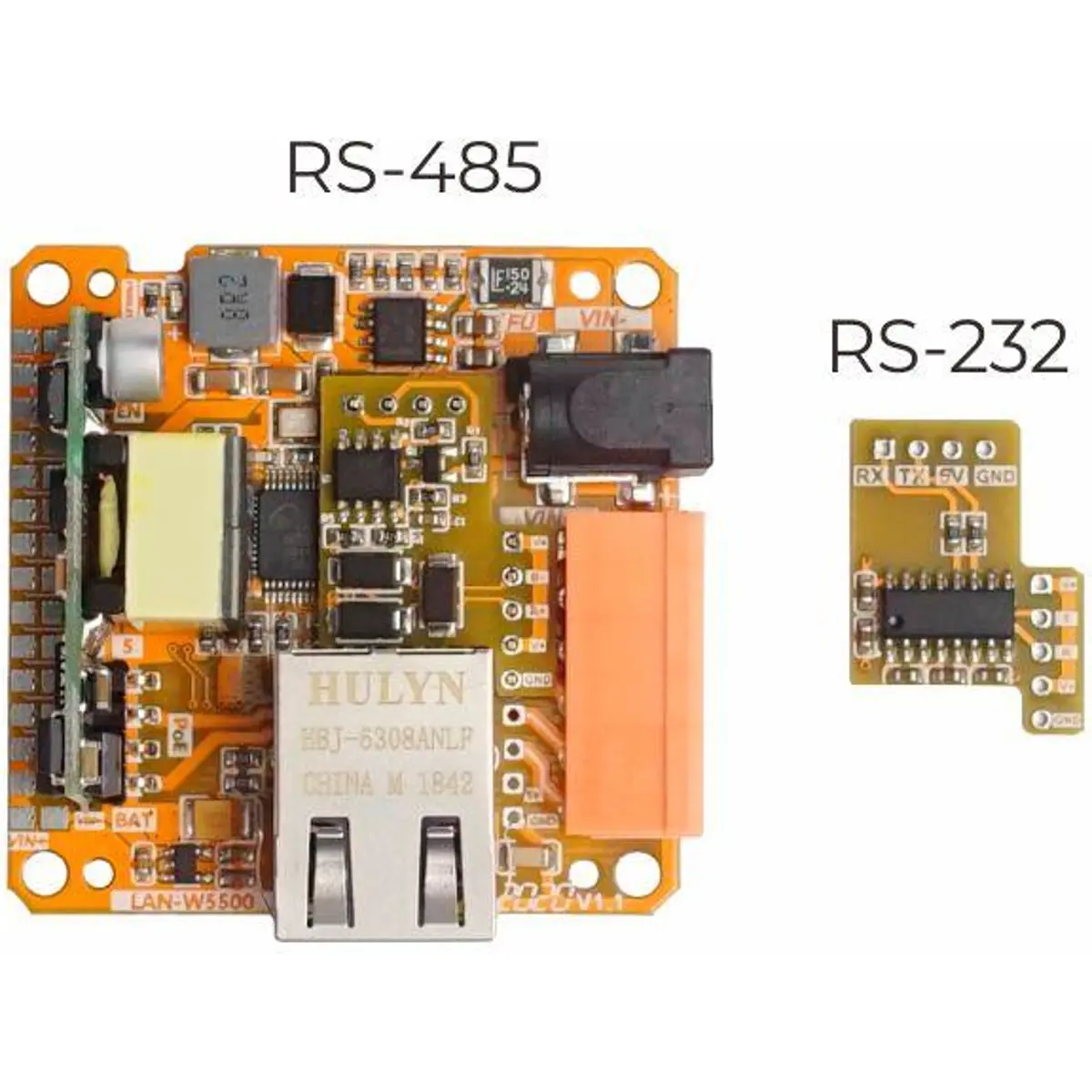

1x placa adaptadora TTL para RS485
1x placa adaptadora TTL-para-RS232
1x pino cabeçalho 20 pinos

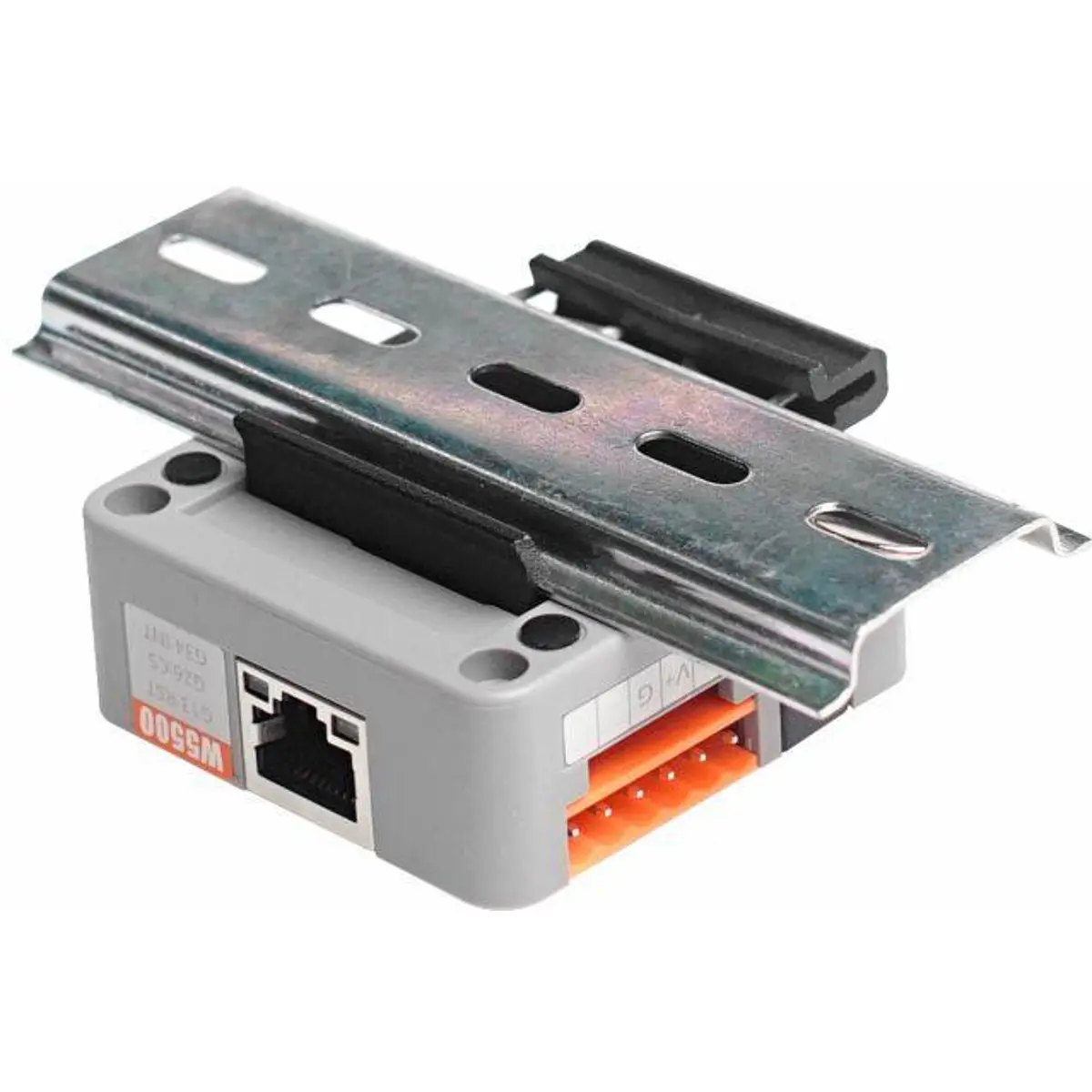

1x calha DIN e discos magnéticos
3x terminal HT3.96: 2x 3 pinos + 1x 4 pinos
10x Terminais de cravar（terminais de cobre vermelhos）
3x chave Allen: 1x 1,5 mm + 1x 2mm +1x 2,5 mm
2x parafusos de cabeça hexagonal M3x28
4x parafuso de rosca hexagonal KA2x4
1x parafuso de cabeça escareada M3x8
Especificações:
- Recursos: Parâmetro
- Chip Ethernet: W5500
- Protocolos de suporte: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Chip RS485: SP3485EE
- Chip RS232: MAX232
- Modo de fonte de alimentação PoE: Fonte de alimentação do pino do cabo de rede ocioso (10M / 100M Ethernet), J4 e J5 (VC-), J7 e J8 (VC +)
- Especificação PoE: IEEE802.3 AF / AT
- Tensão de entrada DC: 9V ~ 24V
- Peso líquido: 32g
- Peso bruto: 132g
- Tamanho do produto: 54 * 54 * 28 mm
- tamanho do pacote: 105 * 65 * 4 mm
