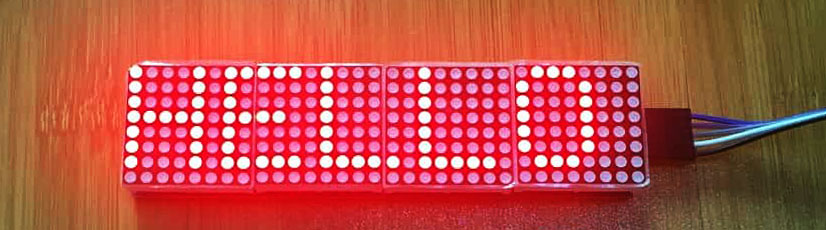

Este módulo matricial é constituído por 4 módulos independentes, cada um com seu próprio driver MAX7219 e display matricial de 64 LEDs vermelhos difusos (8x8). Estes módulos “separados” estão conectados entre si e podem ser controlados em conjunto com apenas uma interface SPI. No total, este módulo possui 4 x 8 x 8 = 32 x 8 = 256 LEDs controláveis individualmente e tem as dimensões de 128 x 32 x 14 mm.

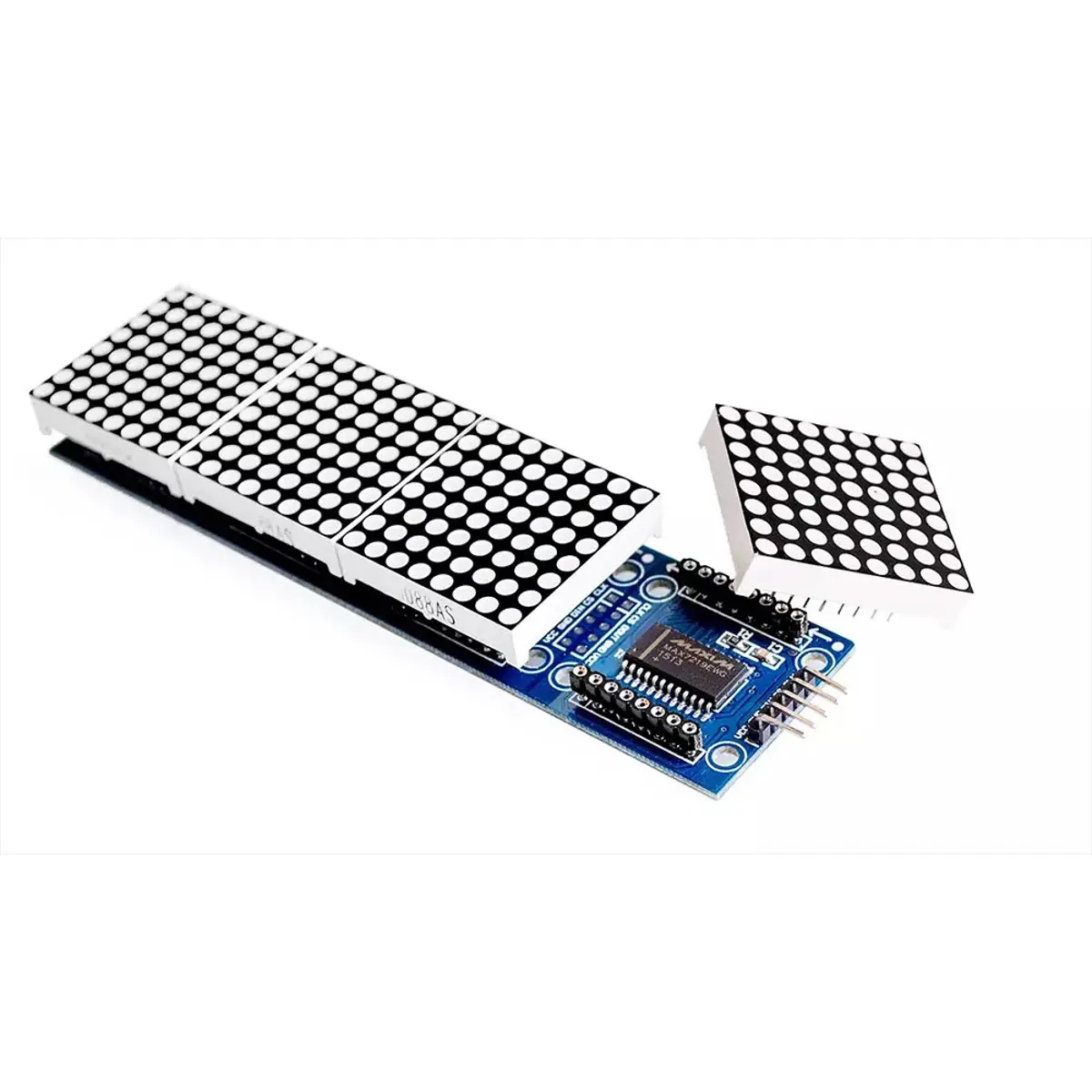

O MAX7219 é um driver de exibição de catodo comum de entrada / saída serial integrada, conecta o microprocessador com um display digital de LED de 8 dígitos e 7 segmentos, você também pode conectar um display de gráfico de barras ou 64 LEDs independentes. Este item não inclui apenas um chip codificador BCD do tipo B, loop de varredura multicanal, segmento e driver de palavras, mas também uma RAM estática 8 * 8 para armazenar cada dado. Apenas um registro externo que costumava definir a corrente do segmento de cada LED. Uma interface serial conveniente de quatro fios que pode ser conectada a todos os microprocessadores de uso geral. Cada dado pode ser endereçado na atualização sem reescrever toda a exibição. O MAX7219 também permite que cada utilizador selecione uma codificação ou não codificação de dados. Todo o dispositivo contém um modo de desligamento de baixa potência de 150μA, controle de brilho analógico e digital, um registro de limite de varredura que permite ao utilizador exibir dados de 1 a 8 bits e um modo para toda a detecção de luminescência por LED. Requer apenas três portas IO para conduzir uma matriz de pontos! Não há tremulação quando a matriz de pontos é exibida! Suporte em cascata!
Tensão de trabalho: 5V
Tamanho do módulo: 12,8 x 3,2 x 1,3 cm (L * W * H)
Ligações:

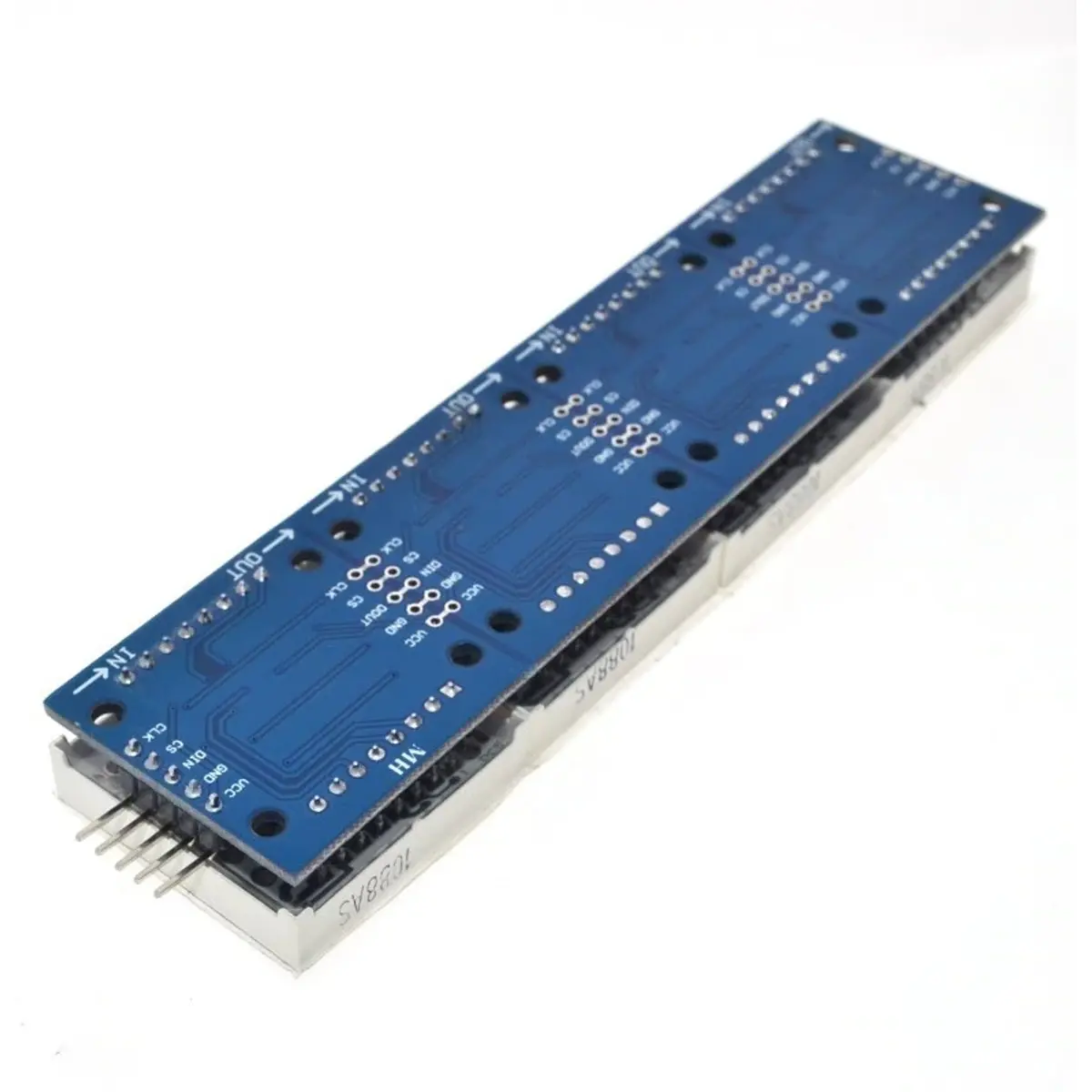

1. O lado esquerdo do módulo é a porta de entrada e o direito é a porta de saída.
2. Controle de um único módulo, a porta de entrada precisa receber apenas CPU.
3. Quanto mais uma cascata de módulo e extremidade de entrada do primeiro módulo estiver conectada à CPU, e a extremidade de entrada da extremidade de entrada da extremidade de saída estiver conectada ao segundo módulo, terminal de saída do segundo módulo conectado aos três módulos
Exemplo: 51 SCM
VCC→5V
GND→GND
DIN→P2.2
CS → P2.1
CLK→P2.0

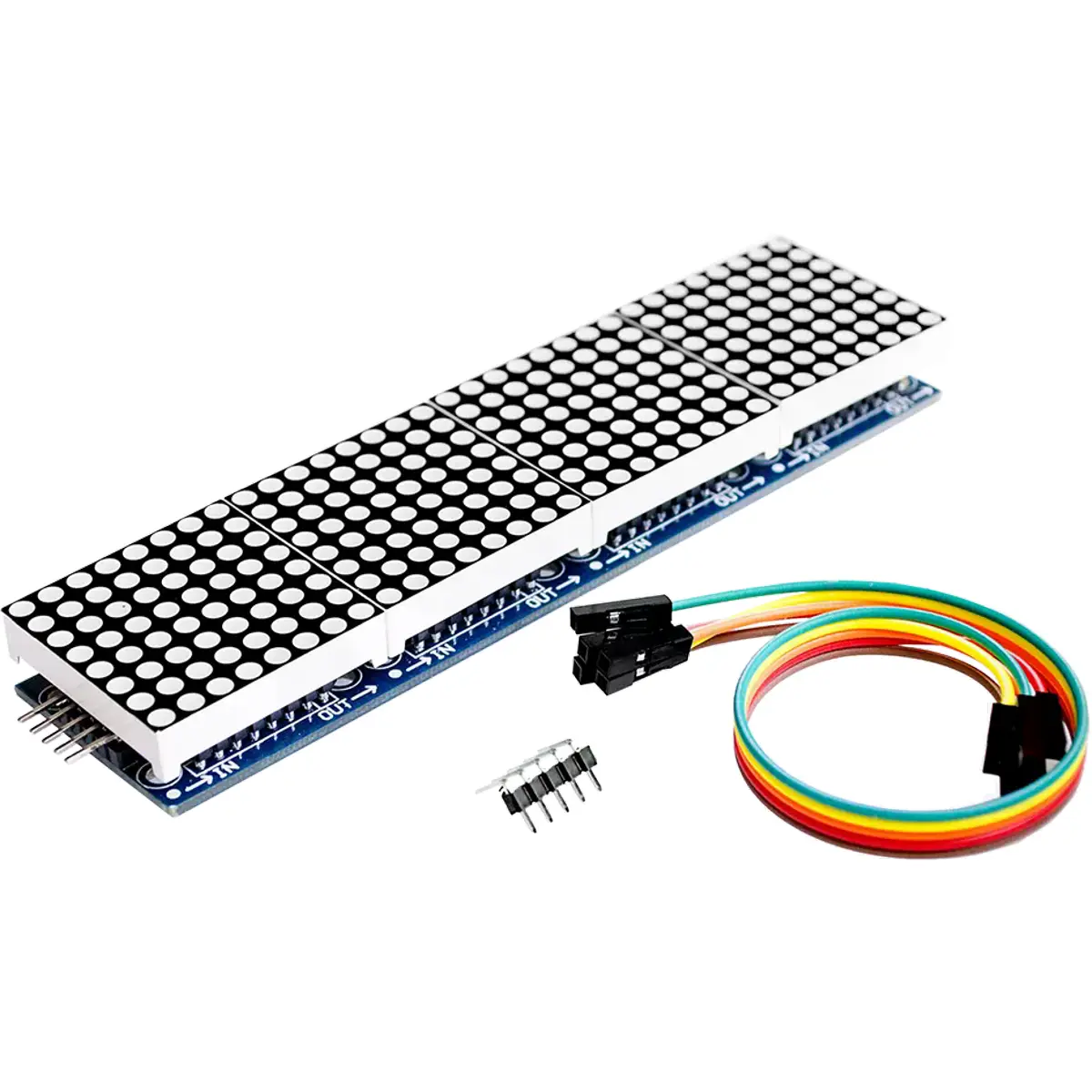

Incluído no Pacote:
1 x Módulo de matriz vermelha MAX7219 Dot, 4 em 1
1 x cabo Dupont de 5 pinos
