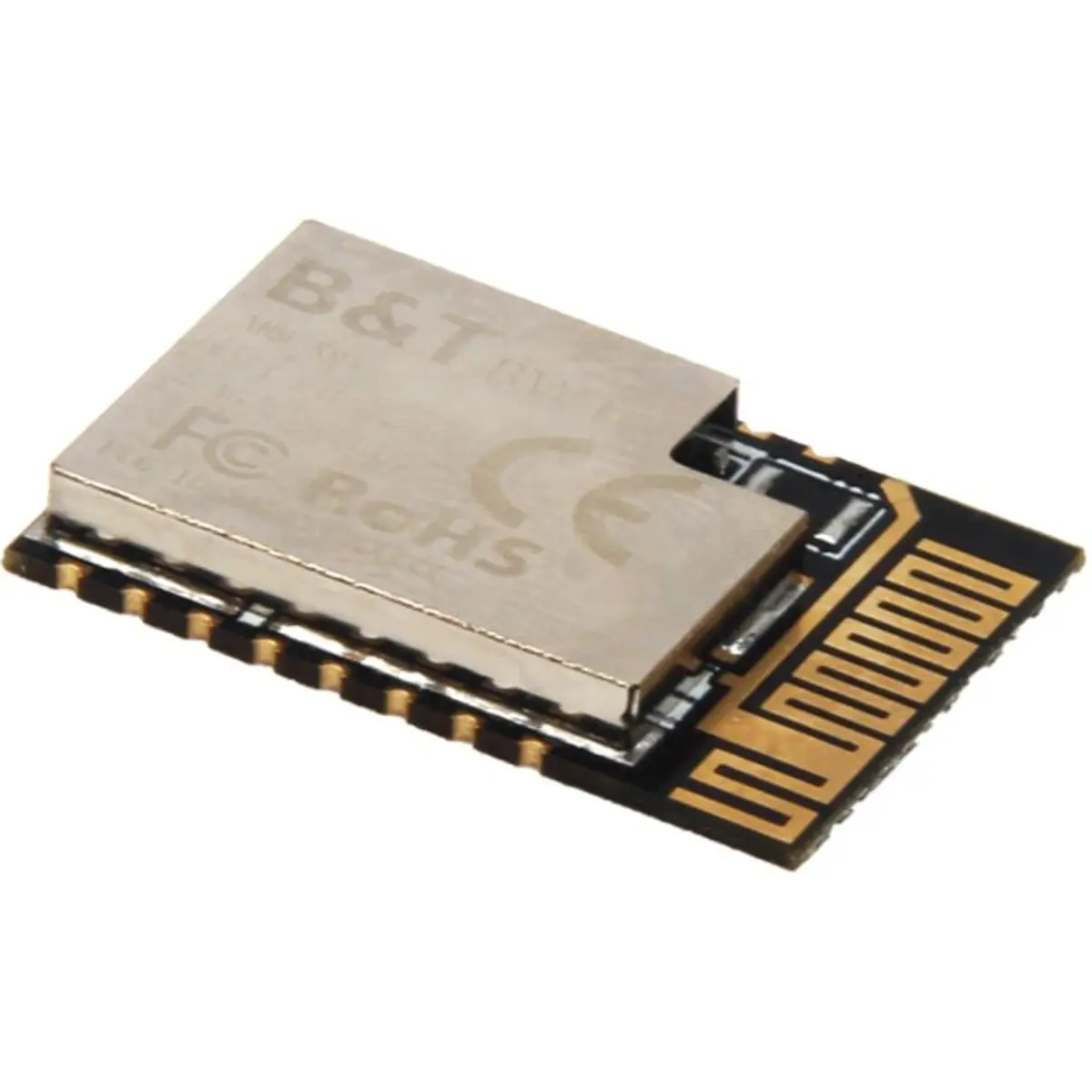

O módulo WiFi e Bluetooth Realtek RTL8720DN possui bandas duplas para comunicação WiFi. Vale dizer que este pequeno módulo também suporta WiFi 5G e Bluetooth Low Energy 5.0. Este módulo com o chip integrado principal RTL8720DN, pode ser considerado um SoC para o aplicativo WiFi e Bluetooth com SBCs típicos.
Exceto pelo chip principal, o módulo Realtek 8720DN consiste em um MCU de alto desempenho chamado KM4, um MCU de baixa potência chamado KM0, WLAN (802.11 a / b / g / n) MAC, uma banda base de WLAN compatível com 1T1R, RF, Bluetooth e periféricos. Uma antena interna e muitas interfaces estão disponíveis neste pequeno módulo WiFi e Bluetooth.
Em comparação com a série ESP, este módulo WiFi e Bluetooth possui mais funções como 5G WiFi e Bluetooth 5.0. De fato, este pequeno módulo pode ser amplamente utilizado para mais aplicações que a série ESP.
Características principais:
- Módulo WiFi e Bluetooth.
- Suporta WiFi 2.4G e WiFi 5G com protocolo 802.11 a / b / g / n 1x1 de 20/40 MHz até MCS7.
- Suporte WiFi modo de baixa energia.
- Suporte Bluetooth (BLE) 5.0.
Interfaces Periféricas:
- 1 interface ADC comum
- UART de 2 registros com suporte à taxa de transmissão padrão
- 1 interfaces I2C são compartilhadas com as interfaces PWM
- 1 interfaces SPI são compartilhadas com as interfaces PWM
- 4 interfaces PWM
- Todas as interfaces acima podem ser usadas como GPIO
ESPECIFICAÇÕES:
◾ Recursos de hardware

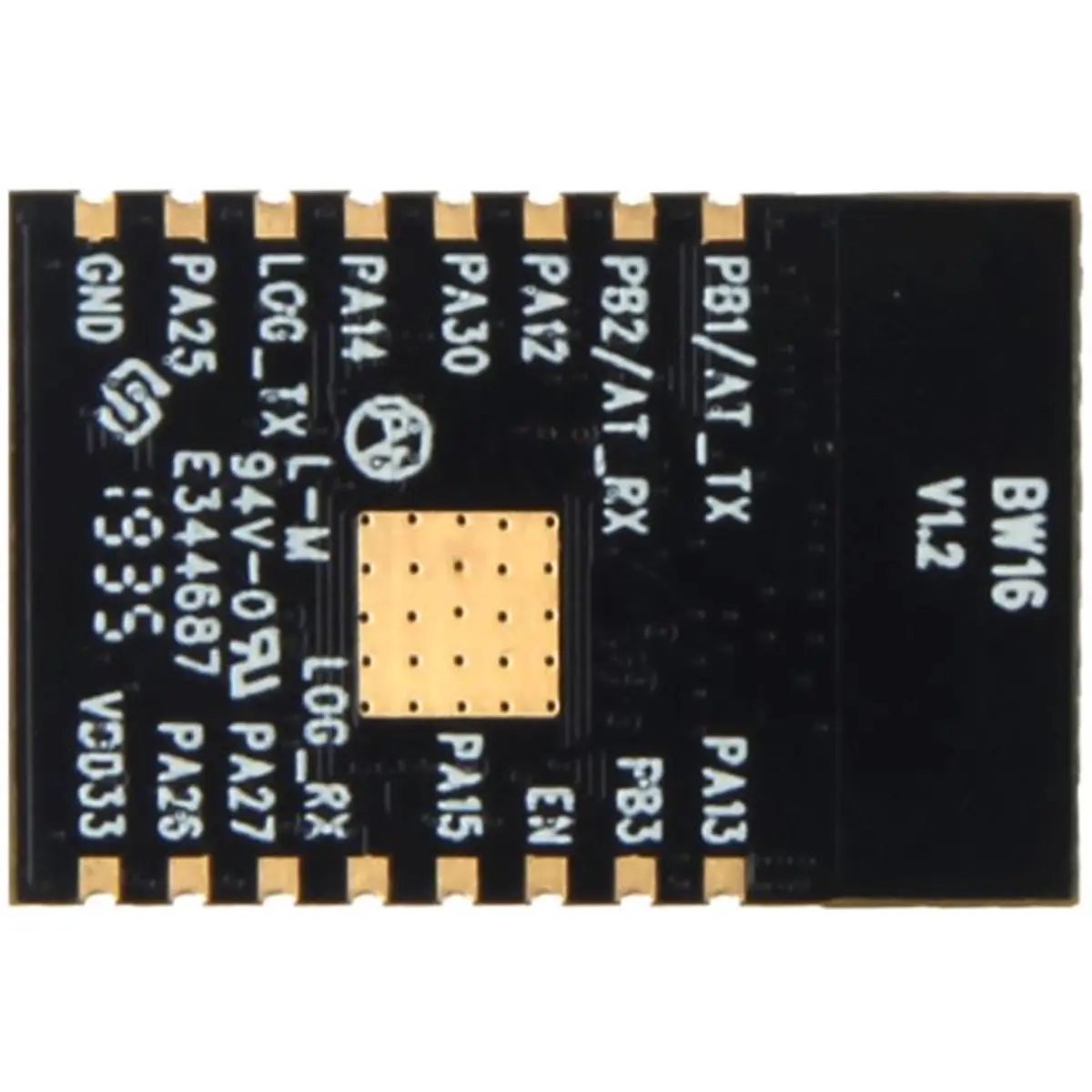

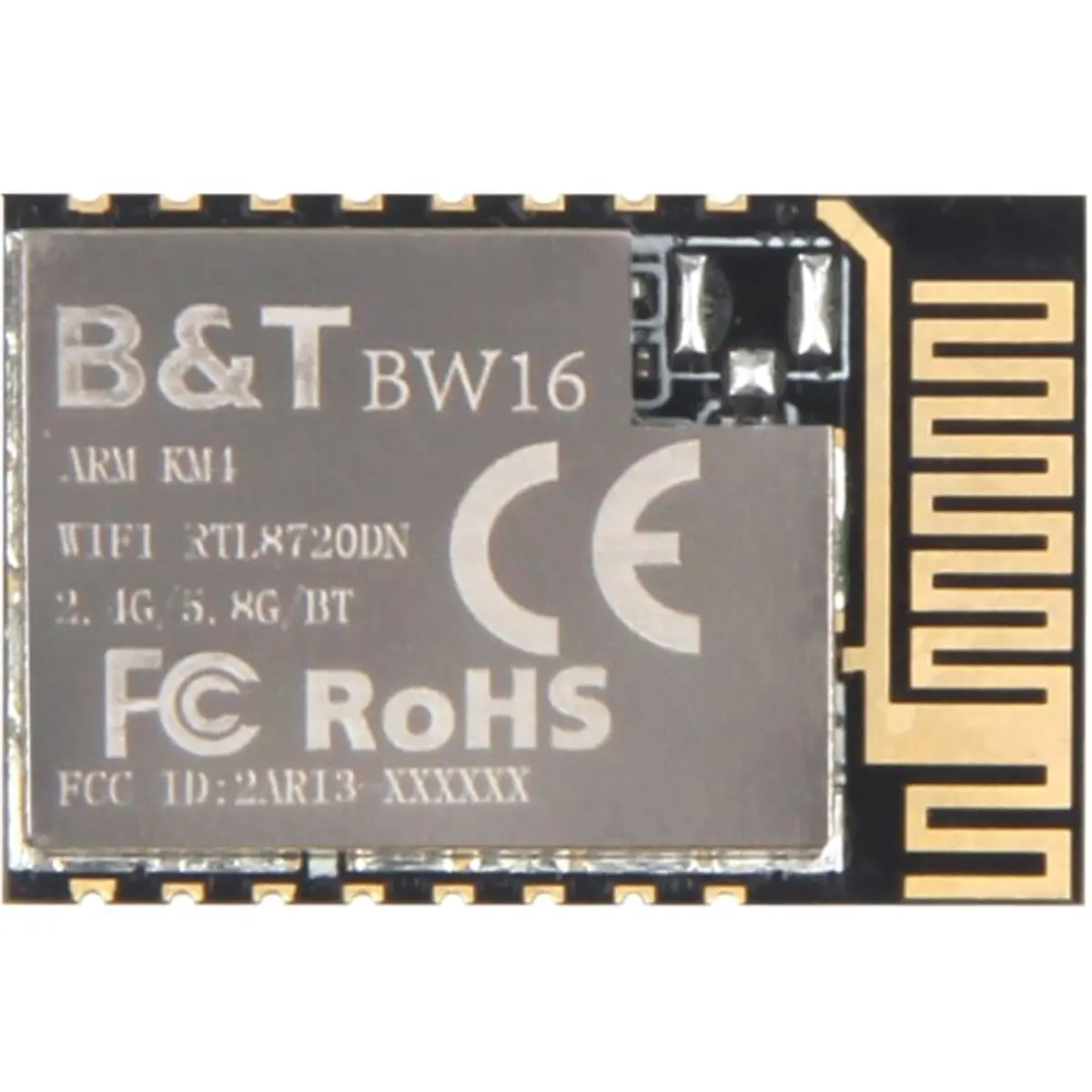

- Modelo: BW16
- Tipo de antena: conexão IPEX ou antena PCB
- Chipset principal: RTL8720DN
- Fonte de alimentação: 3.3 ± 5% V
- Dimensão: 24 .0 * 16.0 * 3.0mm (CxLxA) ± 0.2mm
◾ Recursos sem fio WIFI
- Padrões sem fio: IEEE 802.11 a / b / g / n
- Faixa de frequência: 2.412-2.484GHz e 5.180-5.825GHz
- Taxas de dados:
· 802.11a: 6,9,12,18,24,36,48,54Mbps
· 802.11b: 1,2,5.5,11Mbps
· 802.11g: 6,9,12,18,24,36,48, 54Mbps
- Taxas de dados: 802.11n: MCS0 - MCS7 @ HT20 / banda de 2,4 GHz e 5 GHz
- Taxas de dados: 802.11n: MCS0 - MCS7 @ HT40 / banda de 2,4 GHz e 5 GHz
- Técnica de modulação:
· DSSS (DBPSK, DQPSK, CCK)
· OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
- Modo de trabalho: AP, Estação, AP / Cliente
◾ Outras
- Temperatura de operação: -20 ℃ ~ 85 ℃
- Temperatura de armazenamento: -40 ℃ ~ 125 ℃
- Humidade de operação: 10% ~ 90% (sem condensação)
- Humidade de armazenamento: 5% ~ 90% (sem condensação)
- Certificação: conformidade com RoHS (FCC), CE (SRRC)
- Recursos sem fio Bluetooth
- Padrões sem fio: Bluetooth5.0 BLE
- Faixa de frequência: 2.402GHz -2.480GHz
- Sensibilidade do receptor: -92dBm
- Potência de transmissão: 7 ± 2dBm
