Atualmente, a IoT está-se a tornar cada vez mais popular, Lora como um membro significativo da IoT, tem muitas aplicações na cidade inteligente, na construção e na indústria inteligentes. Para alguns dispositivos como Arduino e Raspberry Pi com sensores que transmitem dados da interface RS485, agora esse conversor RS485 para LoraWAN pode ajudar esses dispositivos a se comunicarem com Lora.

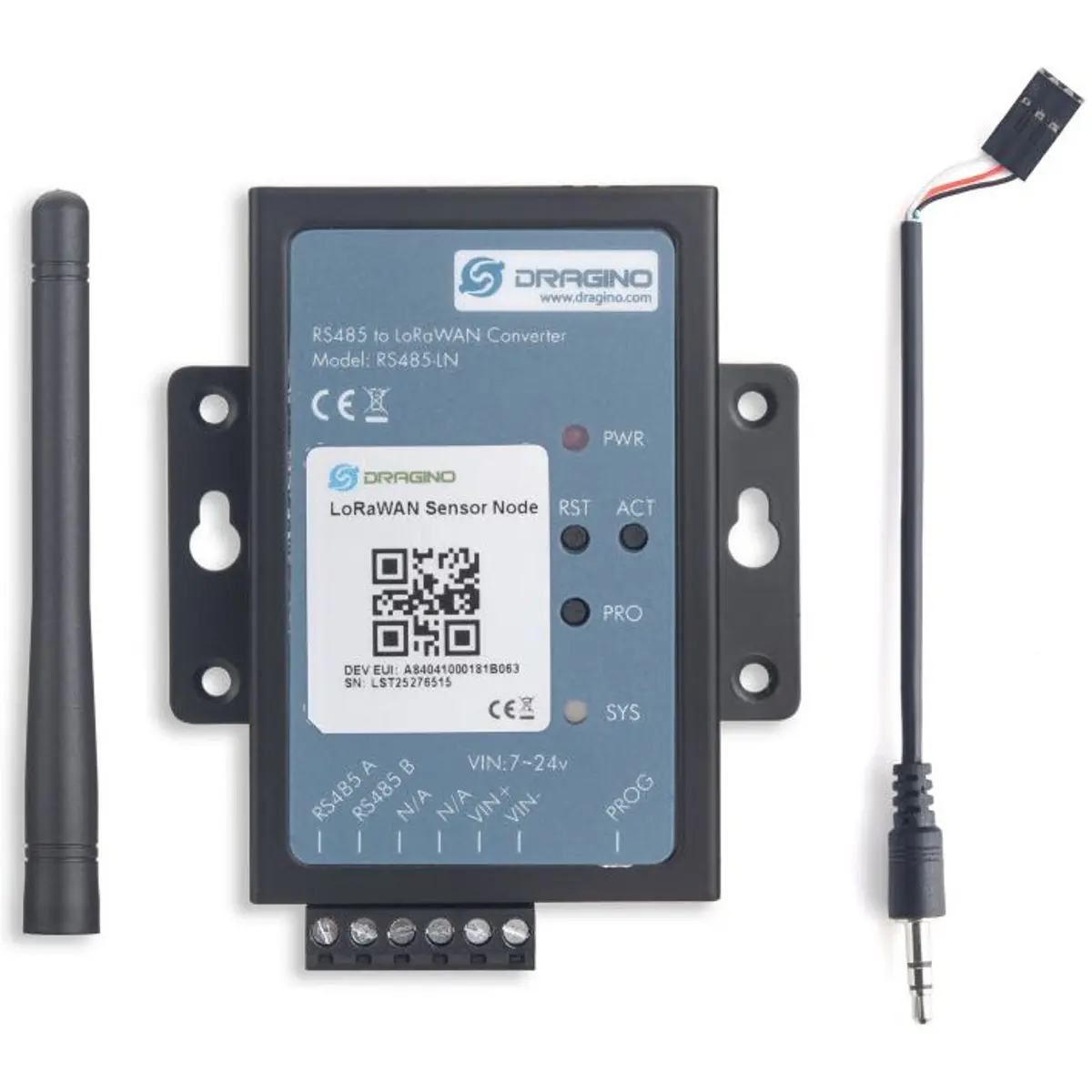

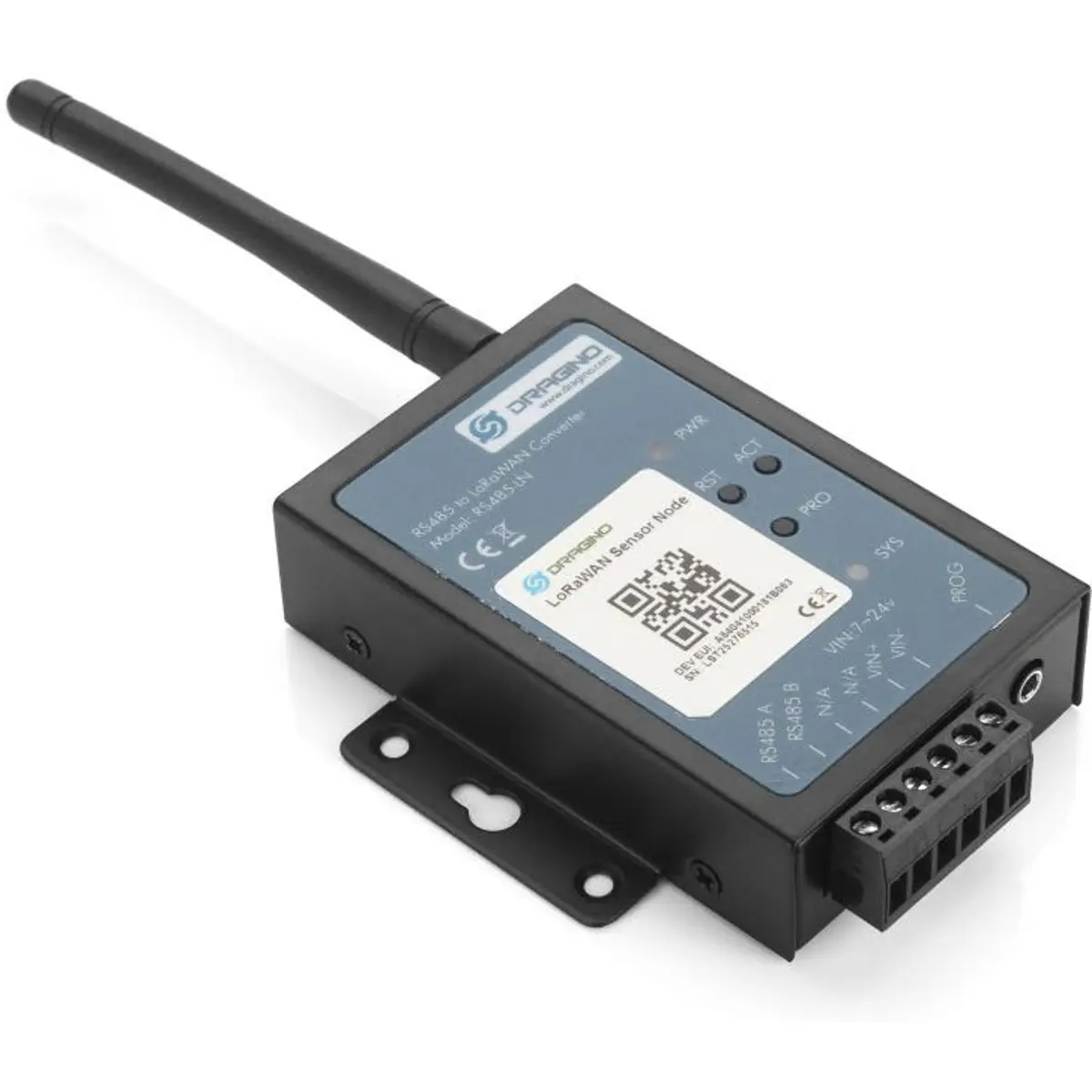

O conversor RS485 para LoraWAN é incorporado pelo chip SX1276 Lora. Este conversor pode converter sinais RS485 em sinais sem fio Lora e transmiti-los ao gateway Lora. Para ligação de dados: o RS485-LN envia comandos definidos pelo utilizador para dispositivos RS485 e obtém o retorno dos dispositivos RS485. O RS485-LN processará esses retornos de acordo com a regra de definição do utilizador para obter a carga útil final para carregar no servidor LoraWAN. Para downlink de dados: o RS485-LN é executado na classe C. do LoRaWAN. Quando houver comandos de downlink no servidor LoRaWAN, o RS485-LN encaminhará os comandos do servidor LoRaWAN para os dispositivos RS485.
Especificações:
Sistema de hardware:
- STM32L072CZT6 MCU
- Microplaqueta sem fio SX1276
- Consumo de energia (exclua o dispositivo RS485):
.Inativo: 32mA @ 12v
.Transmissão 20dB: 65mA @ 12v
Interface para o modelo:
-RS485
-Entrada de energia 7 ~ 24V DC.
Lora Spec:
- Alcance de frequência:
.Banda 1 (HF): 862 ~ 1020 MHz
.Banda 2 (LF): 410 ~ 528 MHz
- maximum link budget 168 dB.
- +20 dBm - saída de RF constante de 100 mW vs.
- Taxa de bits programável de até 300 kbps.
- Alta sensibilidade: até -148 dBm.
- Excelente imunidade de bloqueio.
- Corrente RX baixa de 10,3 mA, retenção de registro de 200 nA.
- Sintetizador totalmente integrado com uma resolução de 61 Hz.
- PA de alta eficiência de +14 dBm.
- Modulação FSK, GFSK, MSK, GMSK, LoRaTM e OOK.
- Sincronizador de bits incorporado para recuperação do relógio.
- Detecção de preâmbulo.
- Faixa dinâmica de 127 dB RSSI.
- Mecanismo de pacotes de até 256 bytes com CRC.
- Detecção automática de RF e CAD com AFC ultra-rápido.
