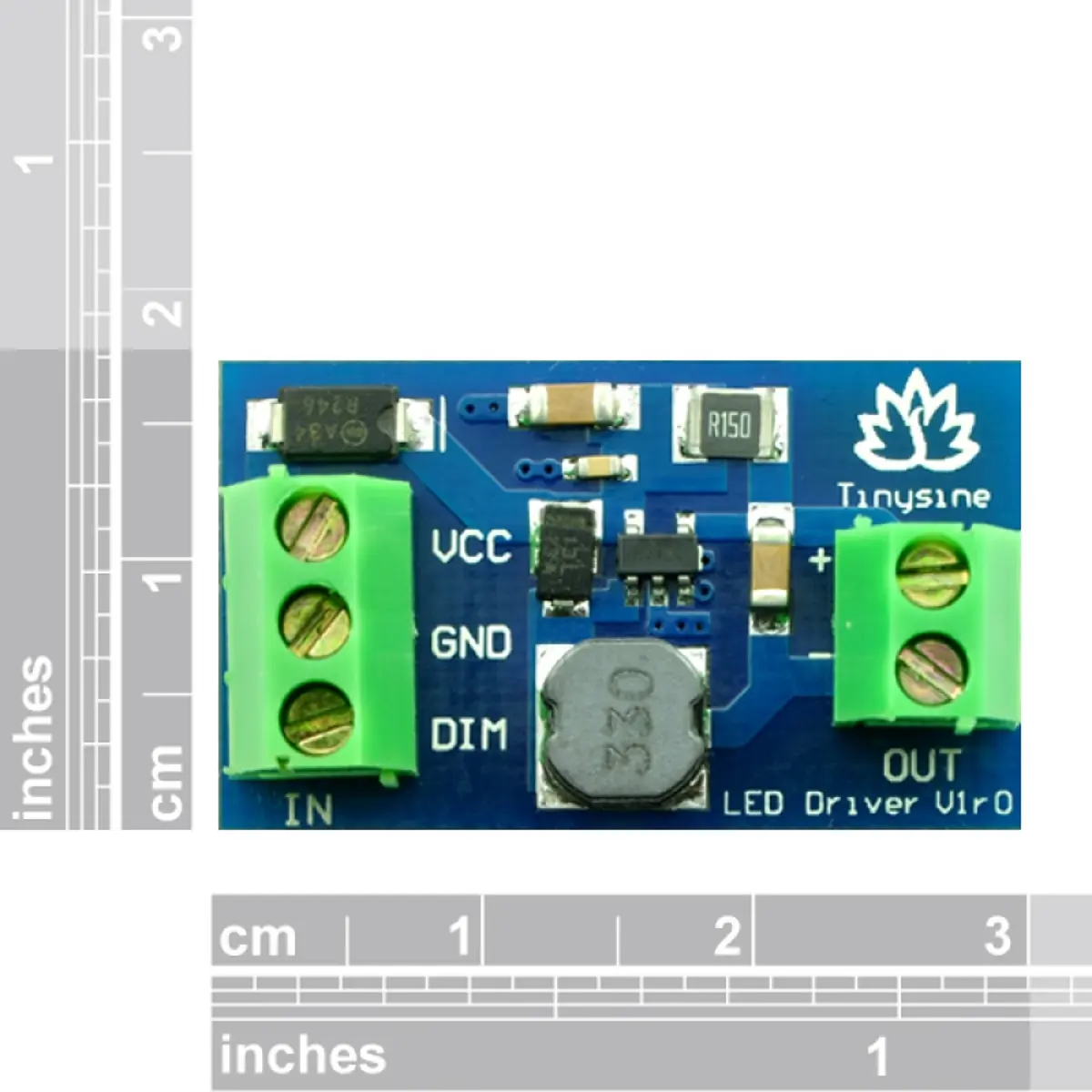

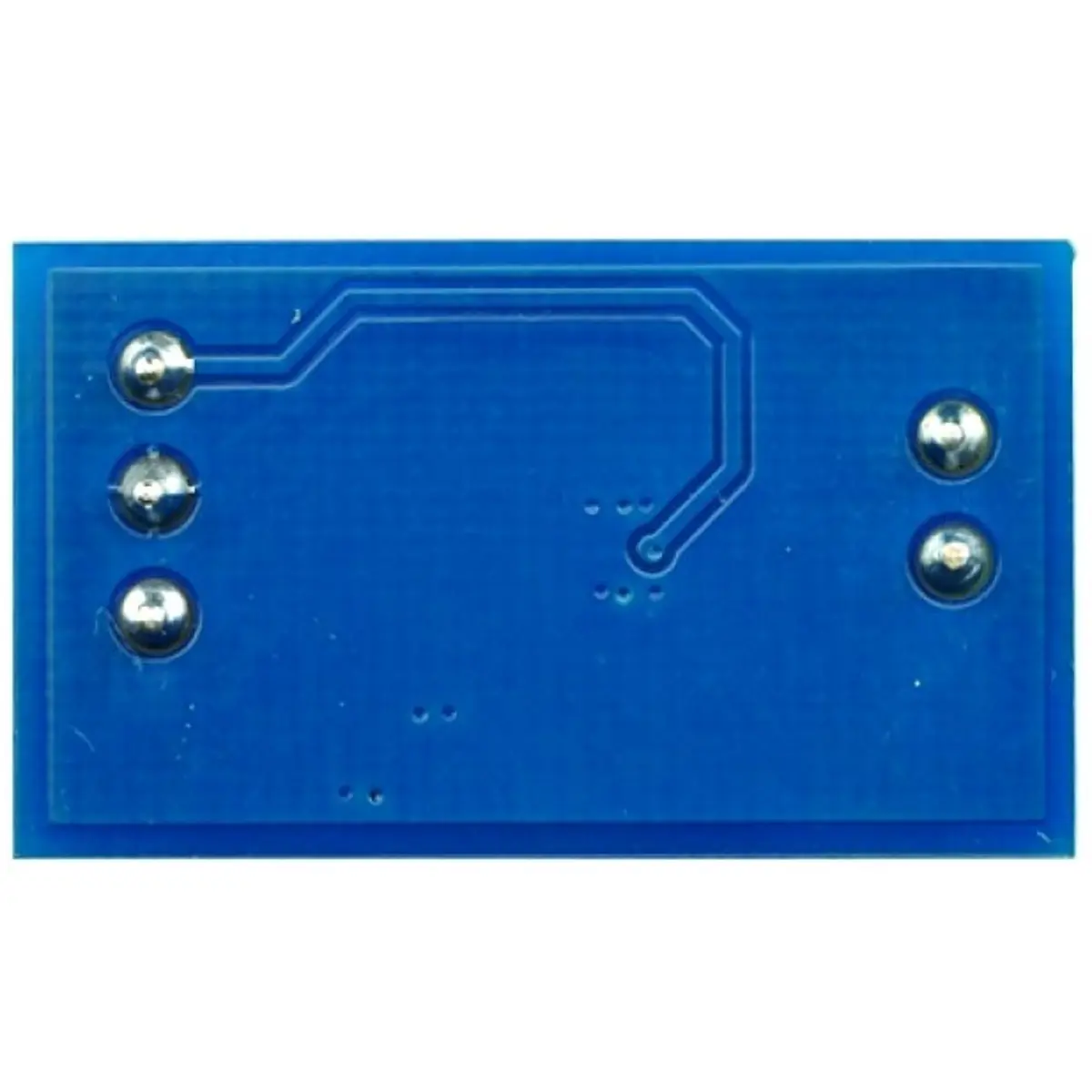

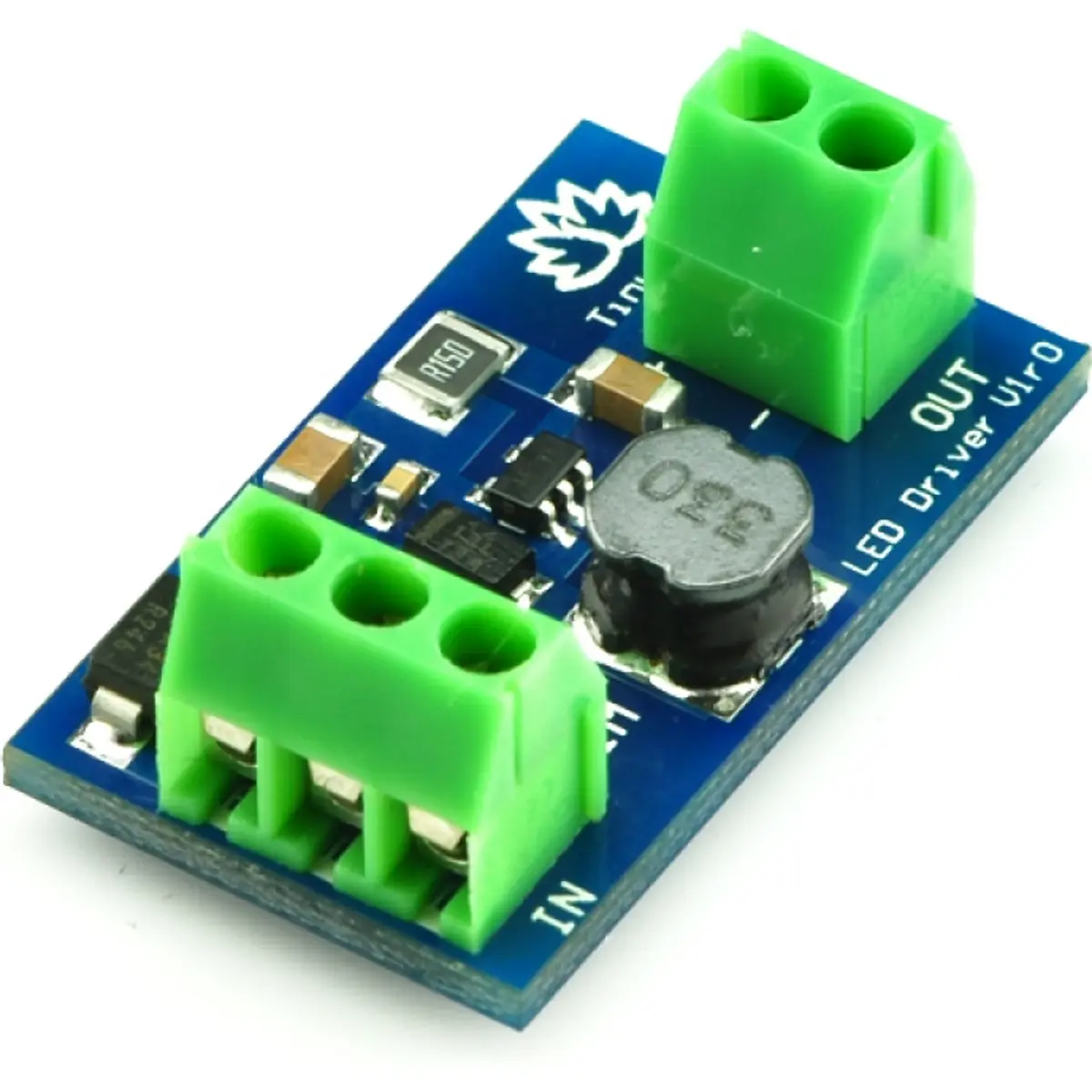

Módulo LED driver de corrente constante compatível com Arduino

Este módulo driver de LEDs fornece corrente constante e controlo de escurecimento para LEDs e fitas de iluminação. Opera com uma faixa de entrada de 6 a 16V e apresenta um pino DIM compatível com 3.3V ou 5V lógico. O dimming pode ocorrer por tensão analógica (0.5–2.5V) ou por PWM, permitindo variação de 0 a 100% com resposta estável. Cada canal regula aproximadamente 600 mA, com a opção de aumentar até 1 A substituindo a resistência sensor, mantendo a segurança com a verificação das especificações do LED.
REF 096-8226
En Stock (8 unidades) Entrega entre 1 a 3 dias úteis
Módulo LED driver de corrente constante compatível com Arduino Módulo LED driver de corrente constante compatível com Arduino Módulo LED driver de corrente constante compatível com Arduino
€ 8,75
/und
IVA Incluido a la Tasa de 23%
Añadir al CarritoAñadir al Carrito
Precios Especiales por Cantidad
Cantidad Ahorro Precio Unit. Final
5+ -3% = € 0,27 € 8,47
Este é um driver económico e fácil de usar, que permite controlar os LEDs e fitas LEDs. Alimentado com uma ampla faixa de tensões de entrada (6v a 16v) ​​conectadas aos bornes VCC e com pino DIM de padrão de 3.3v ou 5v lógico.

O pino DIM é fornecido para controle de dimmer. O escurecimento pode ser feito por uma tensão analógica (20% -100% da corrente máxima, variando a tensão de 0,5V a 2,5V) ou por PWM (desde que a tensão mínima de PWM seja menor que 0,4V e a tensão máxima seja superior a 2,4V ) para um intervalo completo de 0 a 100%.

O Driver LED suporta controle PWM, desde que o sinal esteja acima de ~ 1.5V e cada LED seja direcionado para ~ 600mA. Essa corrente pode ser reduzida apresentando uma tensão analógica ou um sinal PWM à placa. Verifique a corrente máxima aceitável do LED antes de alimentá-lo com 100% de corrente de 600mA. Ou você pode queimar seu LED.

Pode aumentar a corrente máxima da placa de driver de LED em até 1A por canal; para fazer isso, substitua a resistência sensor para valores menores. Para calcular o novo valor, use esta fórmula: I LED = 0,1 / R . Assim, para uma corrente 1A, você terá que substituir a resistência para 0,1Ω. Não se esqueça de ser cauteloso com as classificações de corrente; em 1A, o resistor sensor estará dissipando 1/10W, então você provavelmente deseja uma resistência de pelo menos 1/8W.




Exemplo de ligação do módulo:





Esquema eletrónico do módulo:
