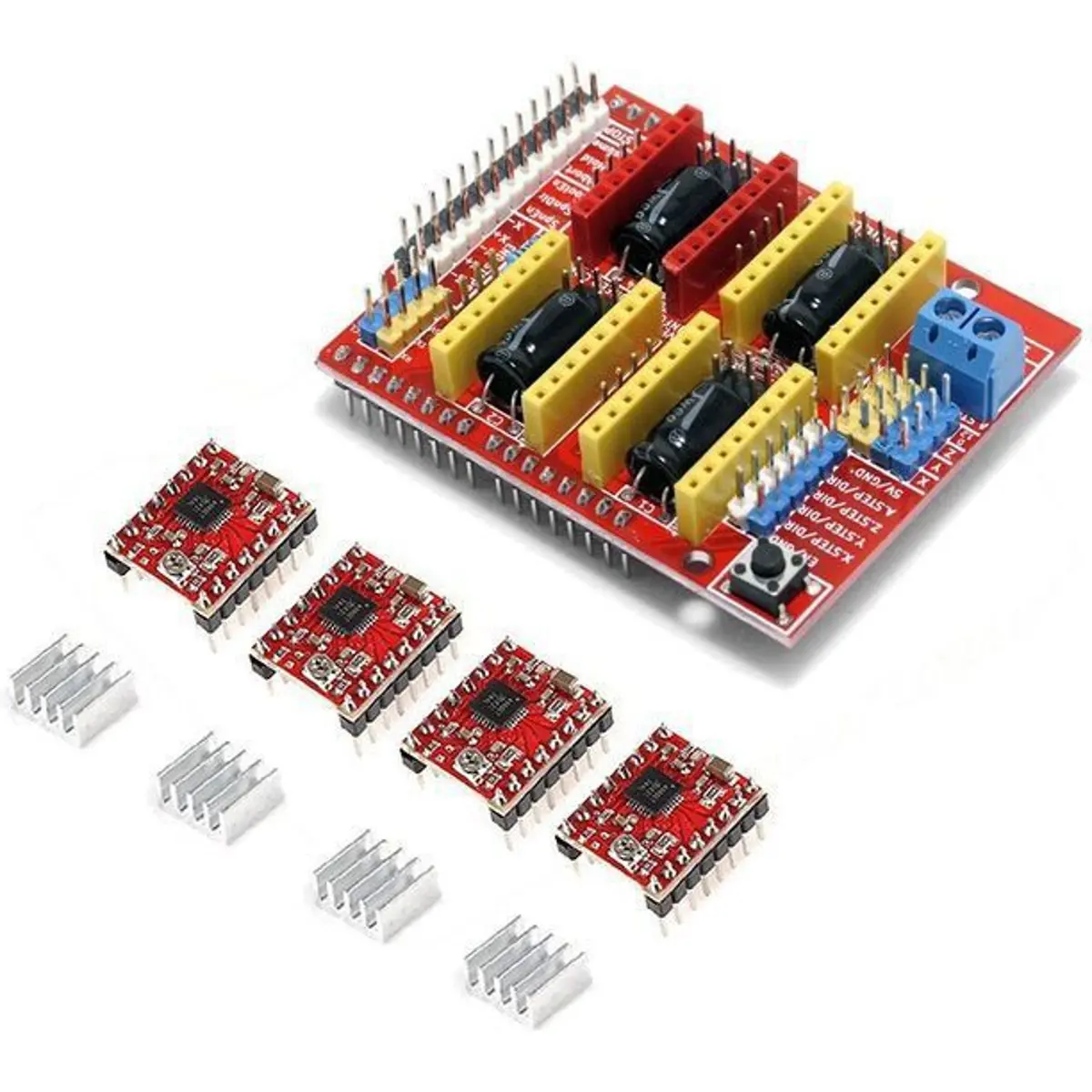

Kit de controlo de CNC c/ Shield CNC V3 + 4 Drivers A4988 para Arduino

O Kit CNC - Shield CNC V3 + Drivers A4988 permite controlar uma fresadora CNC através de uma placa Arduino, o shield CNC possui 4 slots para encaixe dos drivers A4988 (ou outro compatível) onde 3 drivers são responsáveis pelo controle dos eixos(x,y e z) e mais 1 slot para encaixe opcional de mais um driver, também possui conectores para fácil ligação de sensores de fim de curso e botões de controle, também possui conectores para cooler e jumpers. O shield CNC v3 pode ser alimentado com tensões de 12 - 36VDC.

Características da Placa Shield CNC:
• Versão: 3.0;
• Dimensões: 68 x 53 x 18 mm;
• Tensão: 12 ~ 36 V DC (De momento apenas os drivers DRV8825 pode aguentar com 36V por isso considere a tensão de operação quando estiver a alimentar a placa.);
• Usa drivers removíveis A4988 ou DRV8825 compatíveis;
• A placa de extensão pode ser usada para esculpir a máquina, driver placa de expansão para impressoras 3D;
• Compatível com GRBL 0.8. (Firmware de código aberto que corre num Arduino UNO que transforma comandos de G-code em sinais de passo);
• Pinos de eixo e direcção PWM, suporta 4 eixos (X, Y, Z, A) Pode duplicar X, Y, Z ou fazer um 4º eixo completo com firmware personalizado utilizando os pinos D12 e D13);
• Design compacto. Motores de passo podem ser conectados com conectores de 4 pinos ou soldados no lugar;
• Por favor, note que este é um kit não montado e necessita de habilidades básicas de soldagem.

Características do Driver A4988:
• Dimensões: 20 x 15 x 10 mm;
• Circuito de desligamento térmico: Sim;
• Proteção de corrente de cruzamento: Sim;
• Protecção de ligação à terra: Sim;
• Proteção de curto-circuito de carga: Sim;
• Alimentação lógica compatível: 3.3V e 5V;
• Cinco modos de passo seleccionáveis: inteiro, 1/2, 1/4, 1/8 e 1/16.

Atenção: Ligar ou desligar um motor de passo enquanto o driver é alimentado pode danificar o driver.
