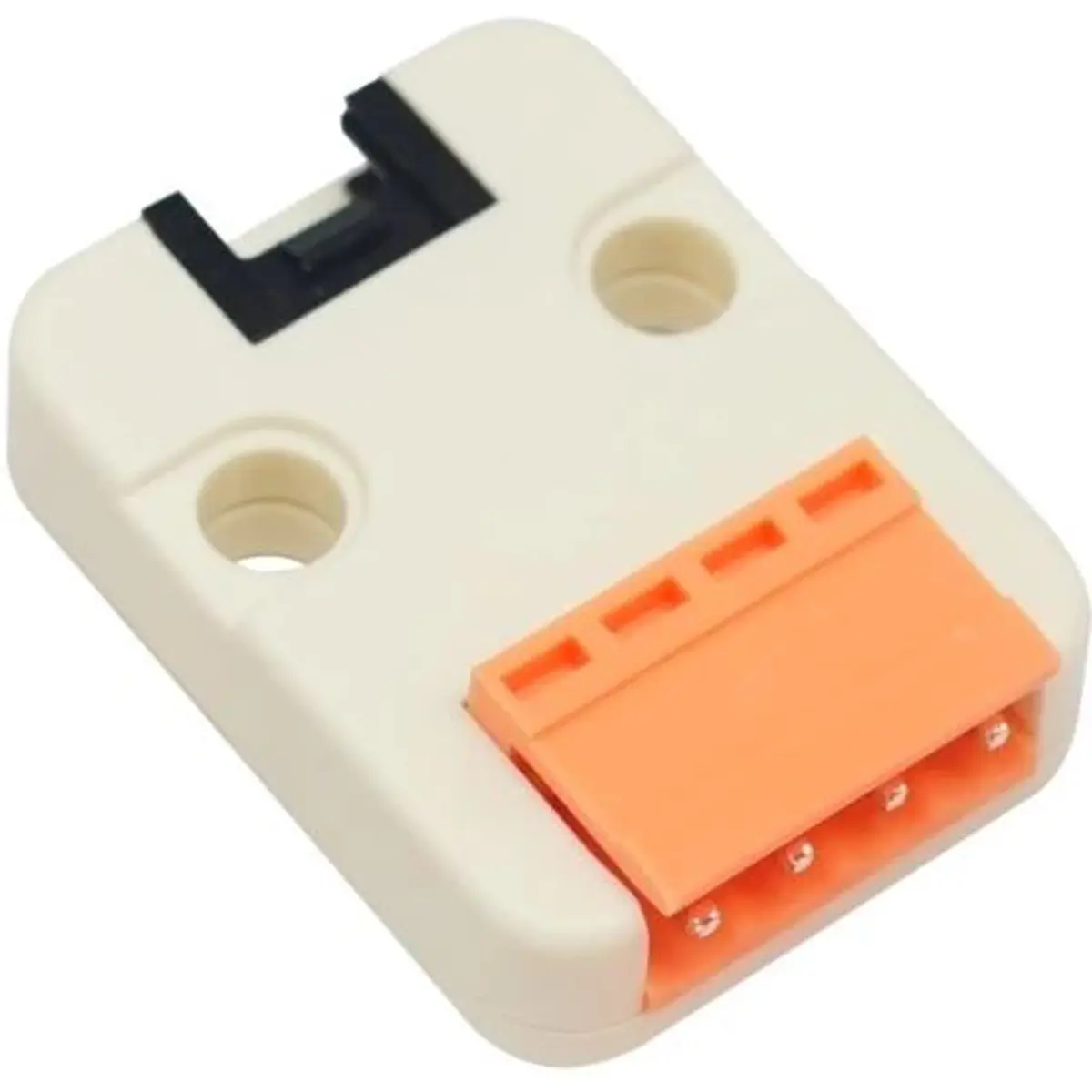

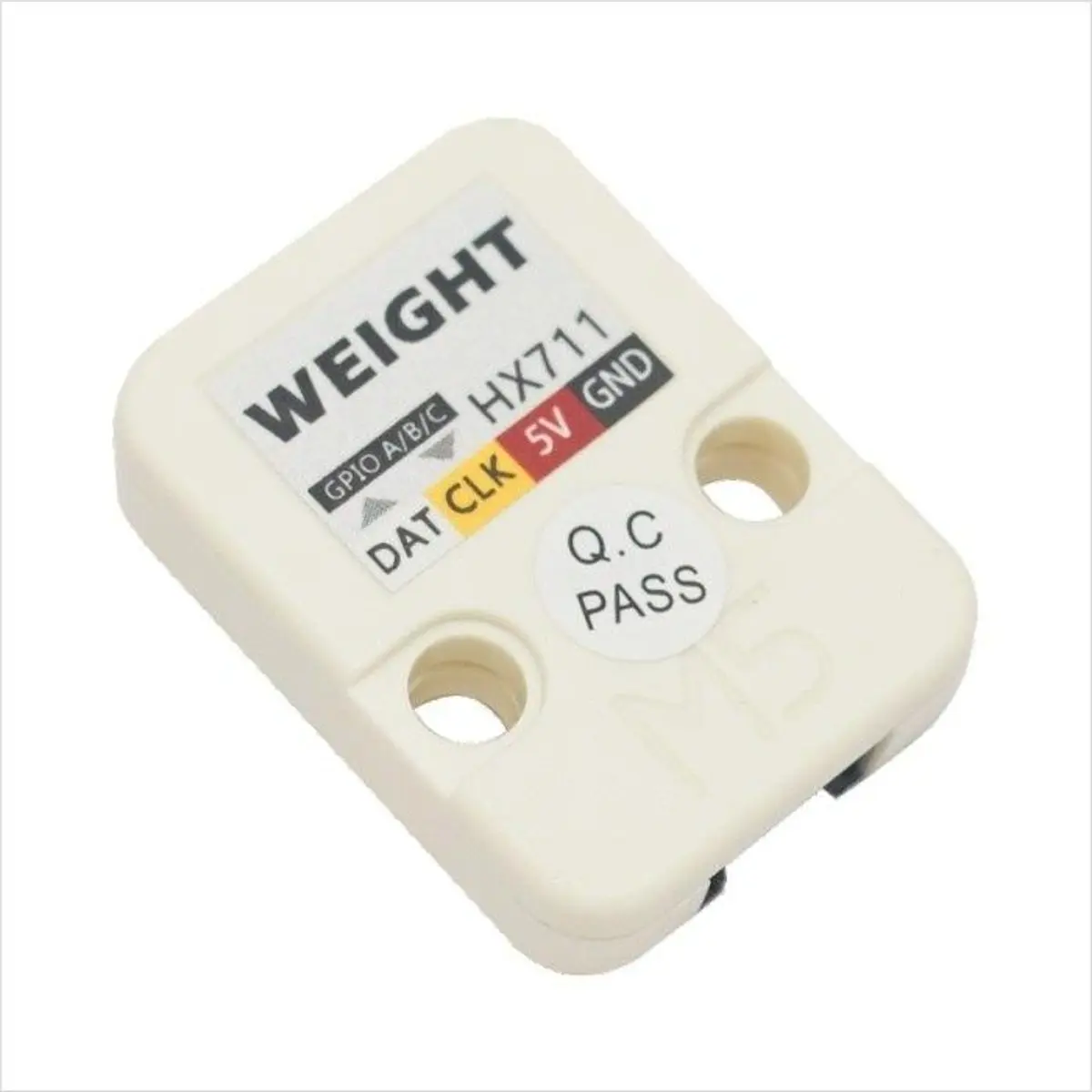

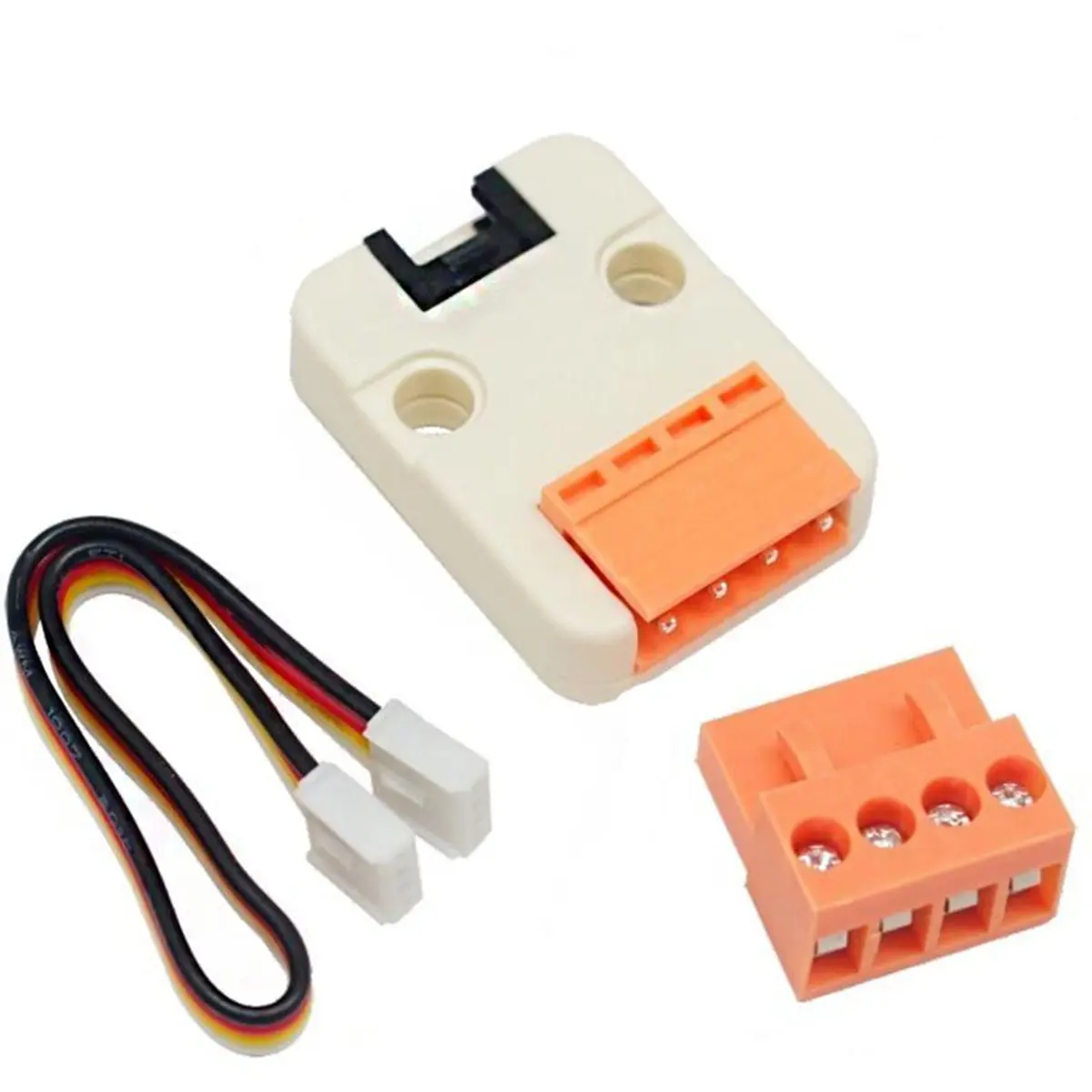

O WEIGHT integra um chip A/D de 24 bits HX711, projetado especificamente para dispositivos de pesagem electrónica.
O multiplexador de entrada selecciona a entrada diferencial do canal A ou B para o amplificador de ganho programável (PGA) de baixo ruído. O canal A pode ser programado com um ganho de 128 ou 64, correspondendo a uma tensão de entrada diferencial em escala completa de ± 20mV ou ± 40mV, respectivamente, quando uma fonte de 5V é conectada ao pino da fonte de alimentação analógica AVDD. O canal B tem um ganho fixo de 32. Não é necessário programação para os registros internos. Todos os controles do HX711 são feitos através dos pinos.
características do produto:
- Dois canais de entrada diferencial selecionáveis
- PGA ativo de baixo ruído no chip com ganho selecionável de 32, 64 e 128
- Regulador de fonte de alimentação no chip para célula de carga e fonte de alimentação analógica ADC
- Oscilador no chip que não requer componente externo com cristal externo opcional
- Reinicialização no chip
- Controle digital simples e interface serial: controles adicionados por pinos, sem necessidade de programação
- Taxa de dados de saída seleccionável de 10SPS ou 80SPS
- Rejeição simultânea de alimentação de 50 e 60Hz
- Consumo de corrente, incluindo regulador de fonte de alimentação analógica no chip: operação normal <1.5mA, desligamento <1uA
- Faixa de tensão de alimentação da operação: 2.6 ~ 5.5V
- Faixa de temperatura de operação: -40 ~ + 85 ℃
- Pacote de 16 pinos SOP-16
- Plataforma de programa: Arduino, UIFlow (Blockly, Python)
- Dois furos compatíveis com Lego

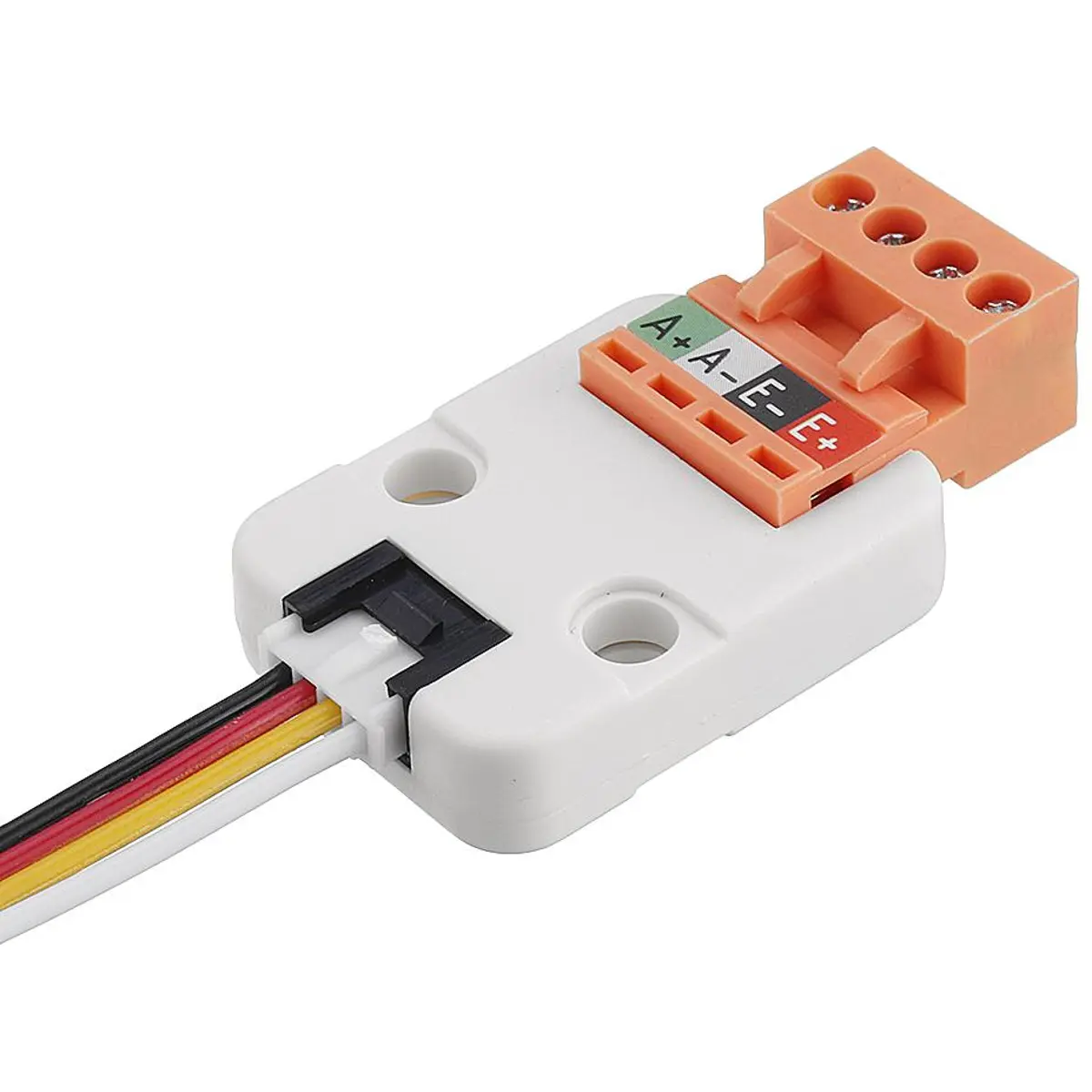

No teste vê-se a unidade ligada a um sensor de pressão.
E na tela M5Core para exibir os dados de peso.
