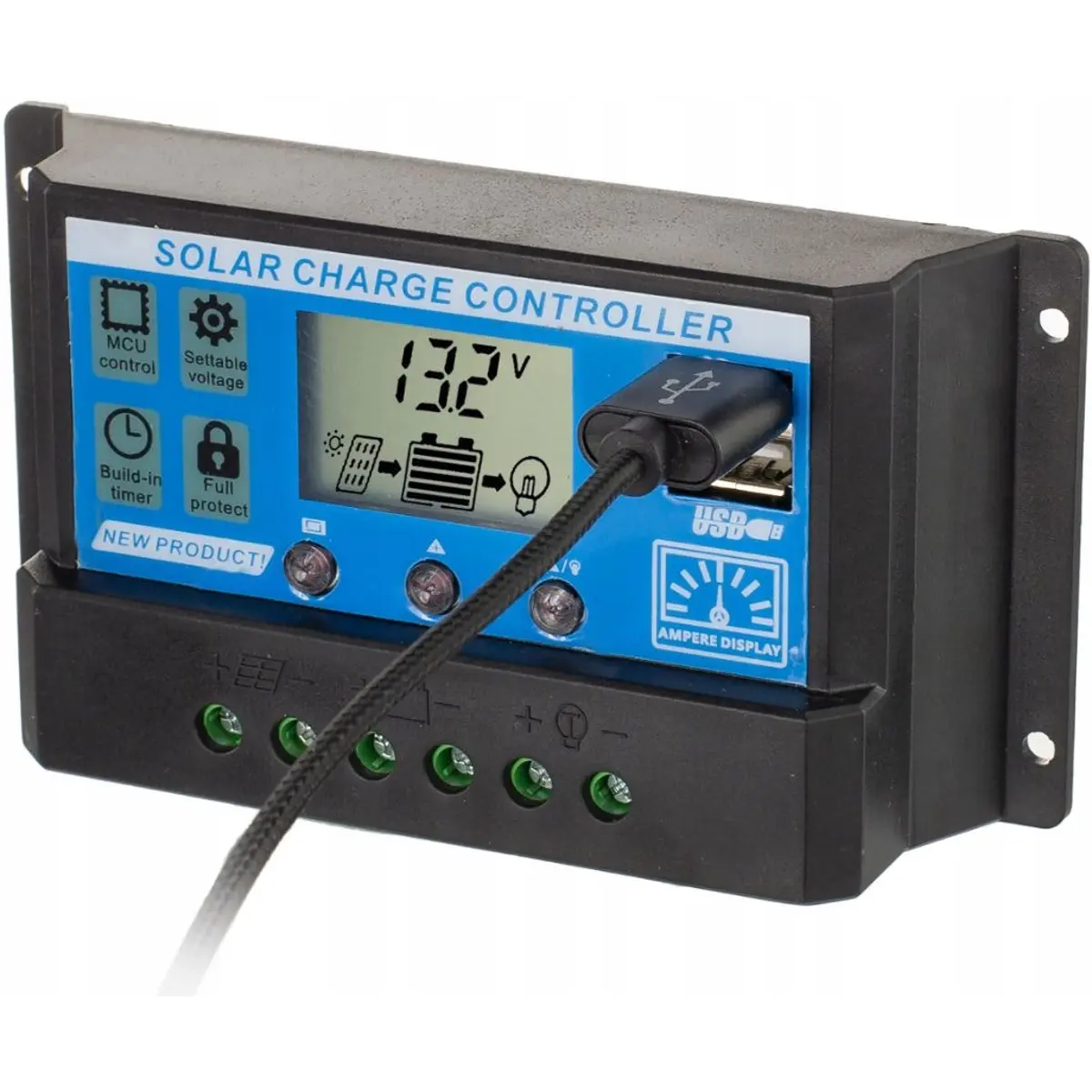

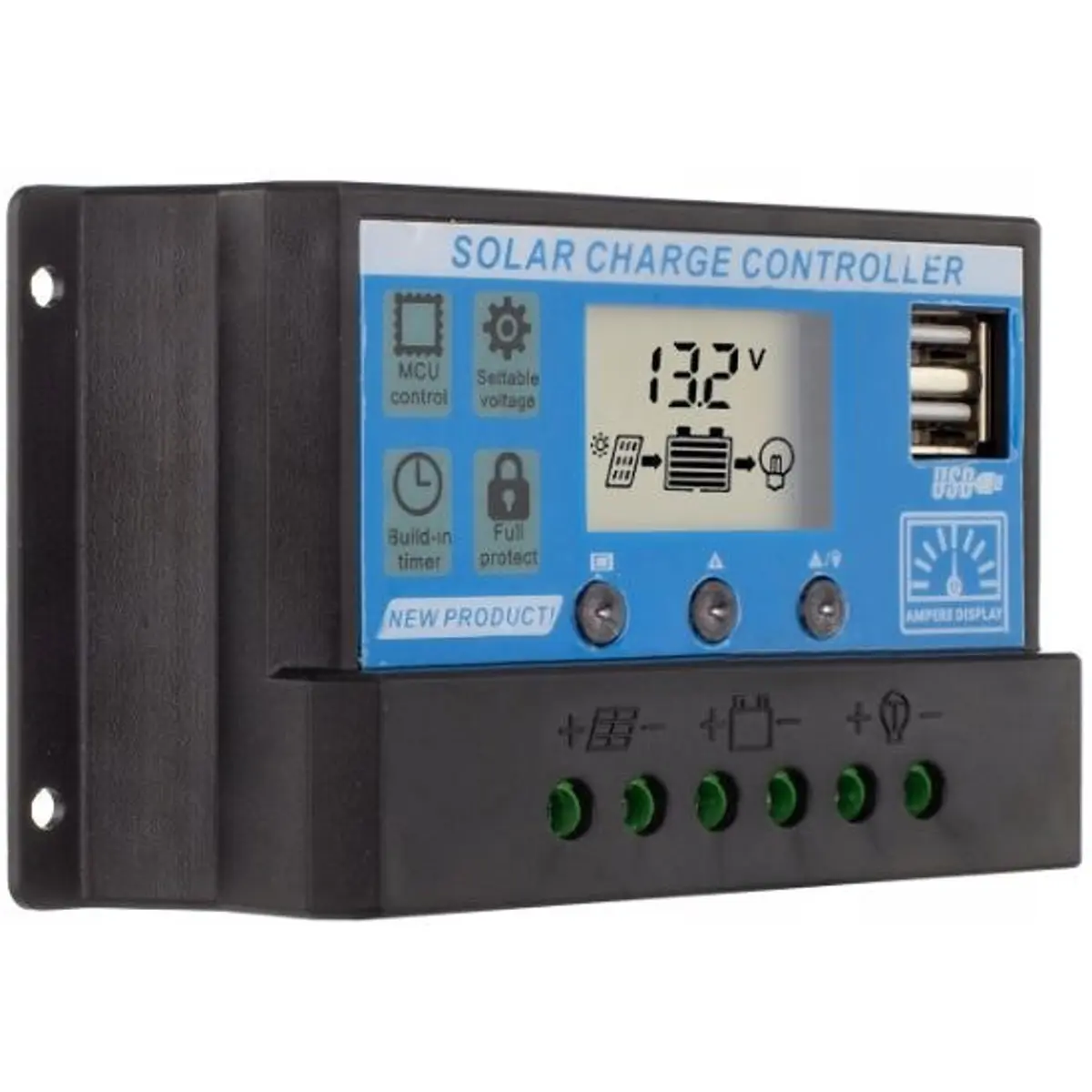

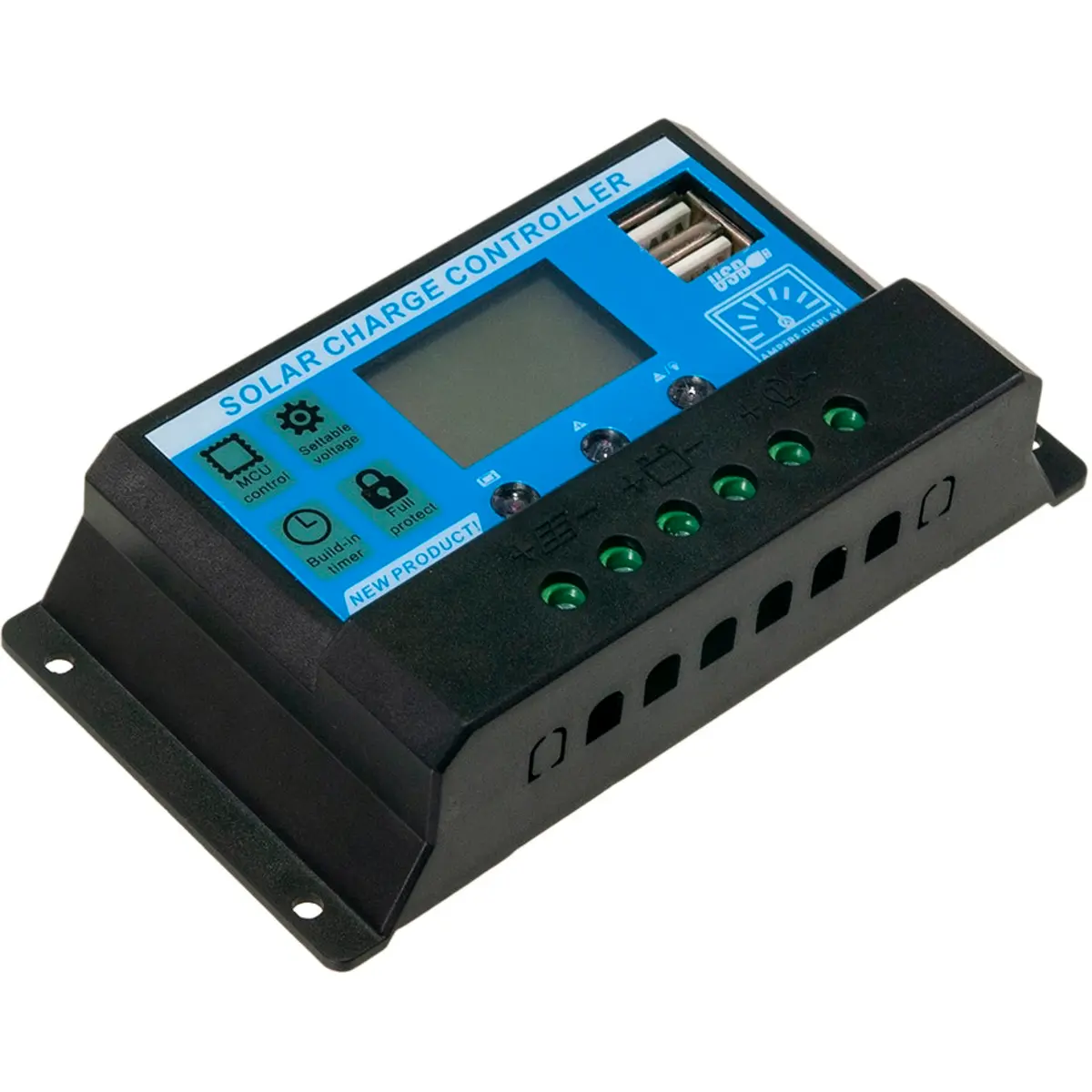

O controlador solar é usado para controlar operações de sistemas fotovoltaicos autônomos . Este dispositivo garante características corretas de corrente de carga para as baterias, além de protegê-las contra descargas excessivas ou sobrecargas, o que afeta negativamente a vida útil da bateria.
Os controladores solares SOL podem ser usados para instalações com bateria solar e baterias de 12 V ou 24 V.
As principais funções do dispositivo:
- Reconhecimento automático do valor da tensão de entrada (12 / 24V)
- Ecrã LCD e interface claras, controladas por meio de 3 botões na caixa
- Carregadores PWM de três fases (modulação por largura de pulso)
- Controlo do nível da bateria com a opção de redefinição da memória à noite (aplicação, por exemplo, para iluminação pública)
- Correção automática da tensão e corrente de carga adequada à temperatura ambiente para prolongar a vida útil da bateria
- A função de controlo temporário da iluminação após o anoitecer, quando a luz do sol não chega aos painéis solares, o interruptor ativa a saída DC por um período de tempo especificado
Especificações:
- Carregador PWM muito eficiente: prolonga a vida da bateria
- 3 estágios de carga
- Ecrã LCD
- Suporta 4 tipos de baterias: selada, gel, chumbo e Lítio (LifePo4)
- Compensação da temperatura, seleção automática do carregamento e definições de descarregamento, proteções eletrónicas: sobrecarga, curto-circuito, sobretensão, baixa-tensão, polaridade invertida
- Tensão de sistema nominal: 12VDC ou 24VDC (reconhecimento automático)

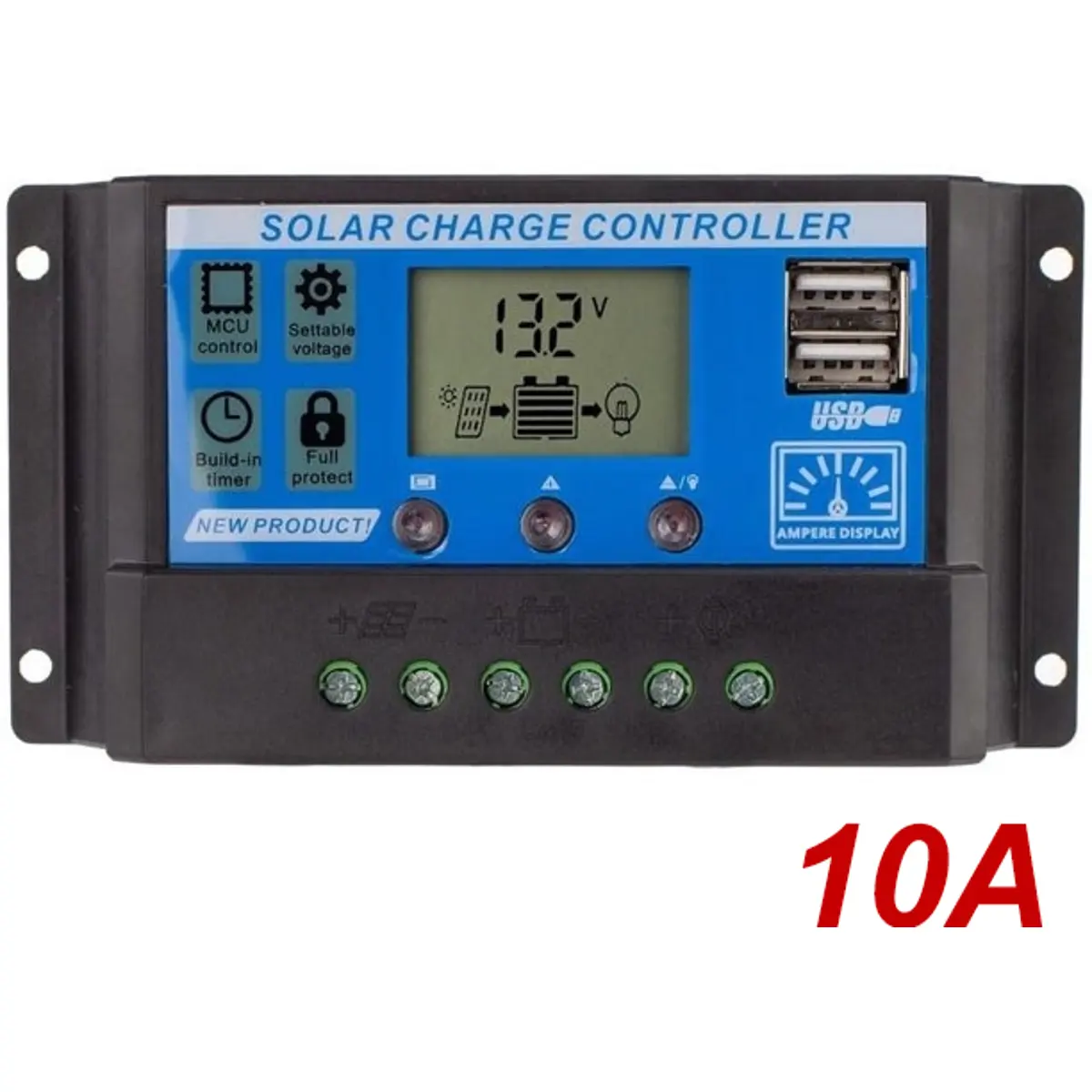

- Corrente nominal de carga: 10A
- Queda de tensão do circuito de carga: <= 0.26V
- Queda de tensão do circuito de descarga: <= 0.15V
- Autoconsumo: <= 6mA
- Compensação da temperatura: -5 mV / °C / 2V
- Temperatura de funcionamento: -20..55°C
- Humidade: <= 95%, sem condensação
- Porta USB: 5VDC máx. 1.2A
- Índice de proteção: IP32
- Terminal: 4mm2
- Diâmetro de furação: 4.5mm
- USB: 2x porta 5V / 2A embutida
Dimensões: 133x70x35mm
Diagrama de conexão do controlador:
- Painel solar
- Regulador de carregamento
- recebedor
- Bateria de 12V ou 24V
Principais funções do visor LCD:
- Área de exibição
- Painel solar
- Sinalização de carregamento da bateria
- Nível atual da bateria
- Direção de sinalização da transmissão de energia
- Indicador de carga conectada
- Unidade de medição (por exemplo, tensão V, corrente A)
