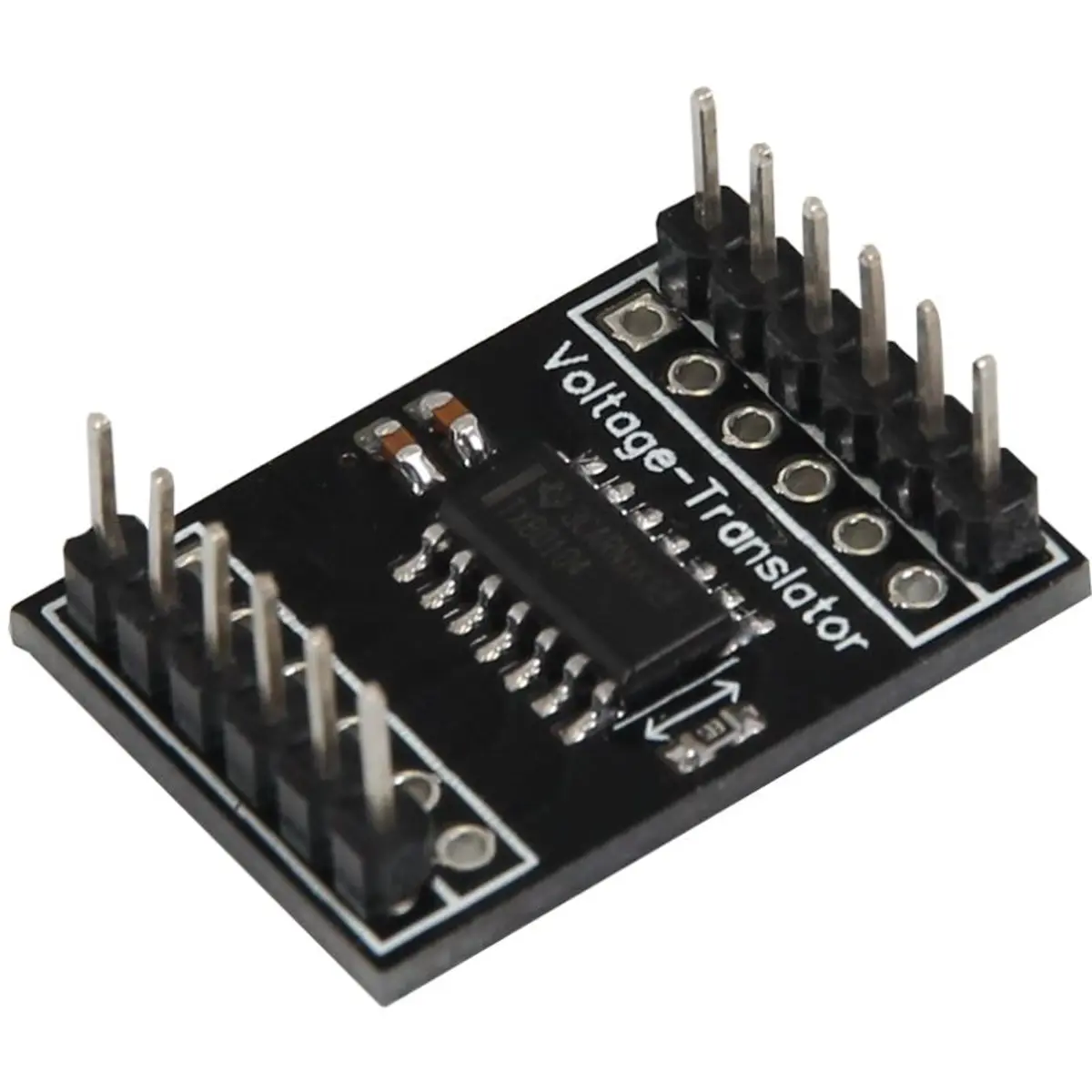

JOY-IT - Módulo conversor de nível lógico com 4 canais bidirecionais 1.2..5VDC (TXB0104)

Este módulo é um conversor de nível lógico bidirecional com quatro canais, permitindo a comunicação entre dispositivos que operam em tensões diferentes. Possui deteção automática de direção, não requer sinal de controlo e pode ser utilizado em prototipagem numa placa de ensaio ou montado de forma permanente. Funciona com VCCA de 1.2 a 3.6 V e VCCB de 1.65 a 5.5 V, oferecendo velocidades de até 100 Mbps. Consumo inferior a 5 µA e dimensões compactas de 27 x 17 x 11 mm, ideal para interfaces entre microcontroladores e periféricos de diferentes voltagens.
REF 096-7592
EAN 4250236816746
En Stock (10 unidades) Entrega entre 1 a 3 dias úteis
€ 4,00
/und
IVA Incluido a la Tasa de 23%
Añadir al CarritoAñadir al Carrito
Este módulo converte sinais digitais de uma voltagem para outra, permitindo comunicação bidirecional entre dois dispositivos digitais que funcionam com tensões diferentes.

O TXB0104 não requer um sinal de controlo de direção para controlar o sentido do fluxo de dados de A para B ou de B para A. Ele possui um sistema de deteção automática da direção.

O módulo pode ser usado numa placa de ensaio ou soldado.

Especificações:
- Canais disponíveis: 4
- Faixa de tensão (VCCa): 1.2 a 3.6 V
- Faixa de tensão (VCCb): 1.65 a 5.5 V
- Taxas de transmissão:
   · p/ VCCa = 1.2V: 20 Mbps
   · p/ VCCa = 1.5V: 40 Mbps
   · p/ VCCa = 1.8V: 60 Mbps
   · p/ VCCa > 2.5V: 100 Mbps
- Consumo de energia: inferior a 5uA
- Dimensões: 27 x 17 x 11 mm

Nota: VCCA não deve ser superior a VCCB.
▶ Datasheet do TXB0104







Diagrama de uma aplicação típica:
