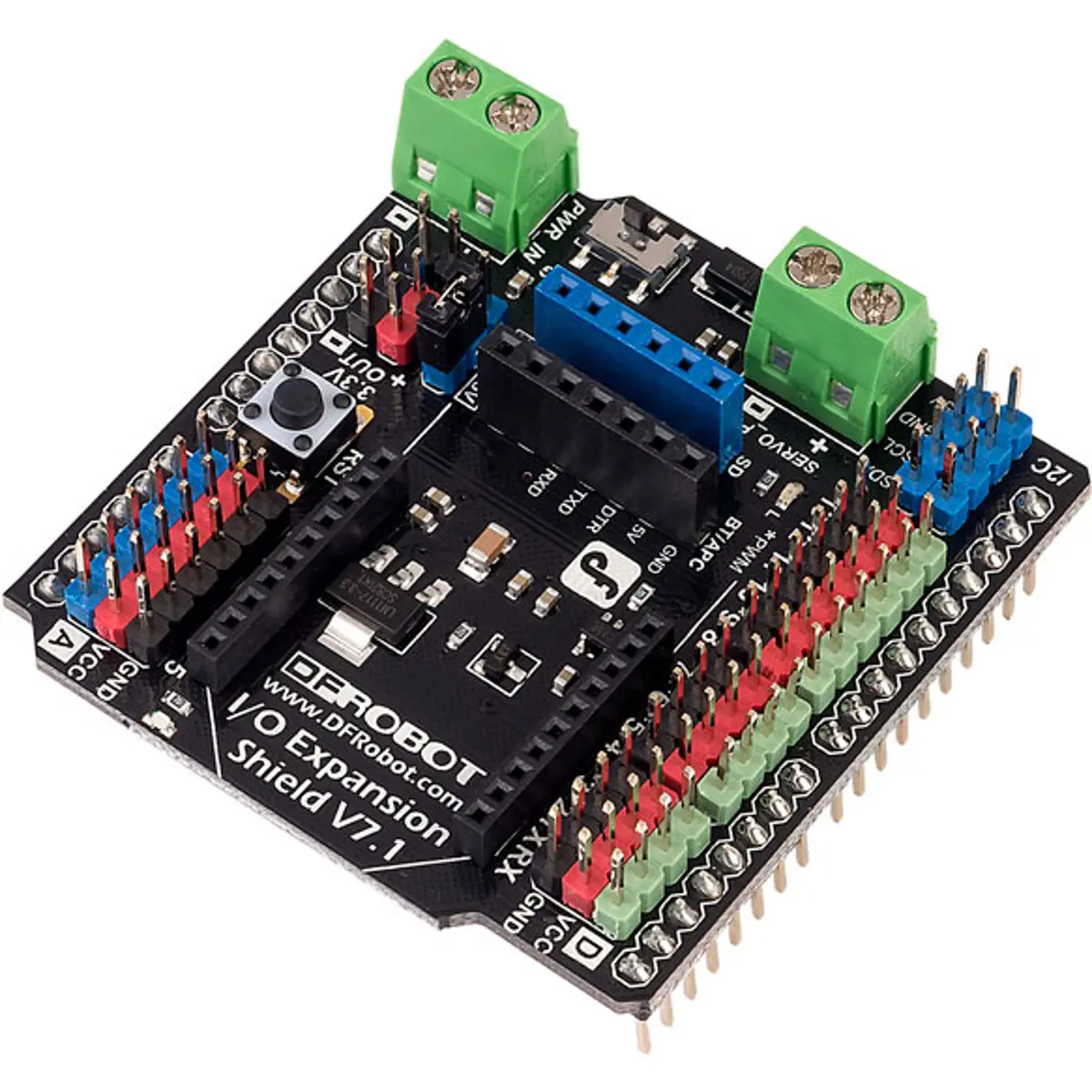

O DFRobot Expansion Shield introduziu no mercado o famoso código de cores para entrada e saída de sensores e atuadores. O formato de 3 pinos para Sinal, Tensão e Terra é extremamente útil, especialmente quando usado em conjunto com a gama cada vez maior de módulos, sensores e dispositivos muito fáceis de ligar.
Esta versão (Gravity: IO Expansion Shield for Arduino V7.1) inclui a possibilidade de configuração da voltagem de funcionamento, através de um jumper, para permitir a compatibilidade com uma maior gama de componentes. Não está limitada aos 5V, também pode ser utilizada com modelos que funcionam a 3.3V como o Due, o Raspberry pi e outros.
Se precisar de mais energia, esta placa possui uma ligação para uma fonte de alimentação de 7 a 12V e se pretender fazer um projeto com conectividade sem fios, esta placa também possui um recetáculo de Xbee, bem como um prático interruptor que permite programar a suas placas ATmega328 enquanto você tem outro dispositivo série ligado, como um Xbee.
Com um LED na parte superior e um botão de reset, esta placa é uma extensão natural para as placas Arduino (o LED está ligado ao pino 13).
Características :
- Seleção de tensão de funcionamento de 3,3 V / 5 V
- Também e compatível com o novo Arduino Due
- Interruptor para comunicação sem fios / programação
- Interfaces mais facilmente reconhecíveis
- Barras de pinos pinos coloridas para fácil identificação
- Superfície dourada por imersão
Especificações:
- Tensão de entrada: 7 a 12V, PWR_IN
- 4,8 a 6V, SERVO_PWR, dependendo do seu servo
- Tensão do módulo compatível: 5V / 3,3V
- Interface de suporte: I2C, SPI, Xbee (Xbee pro), Bluetooth, APC220
