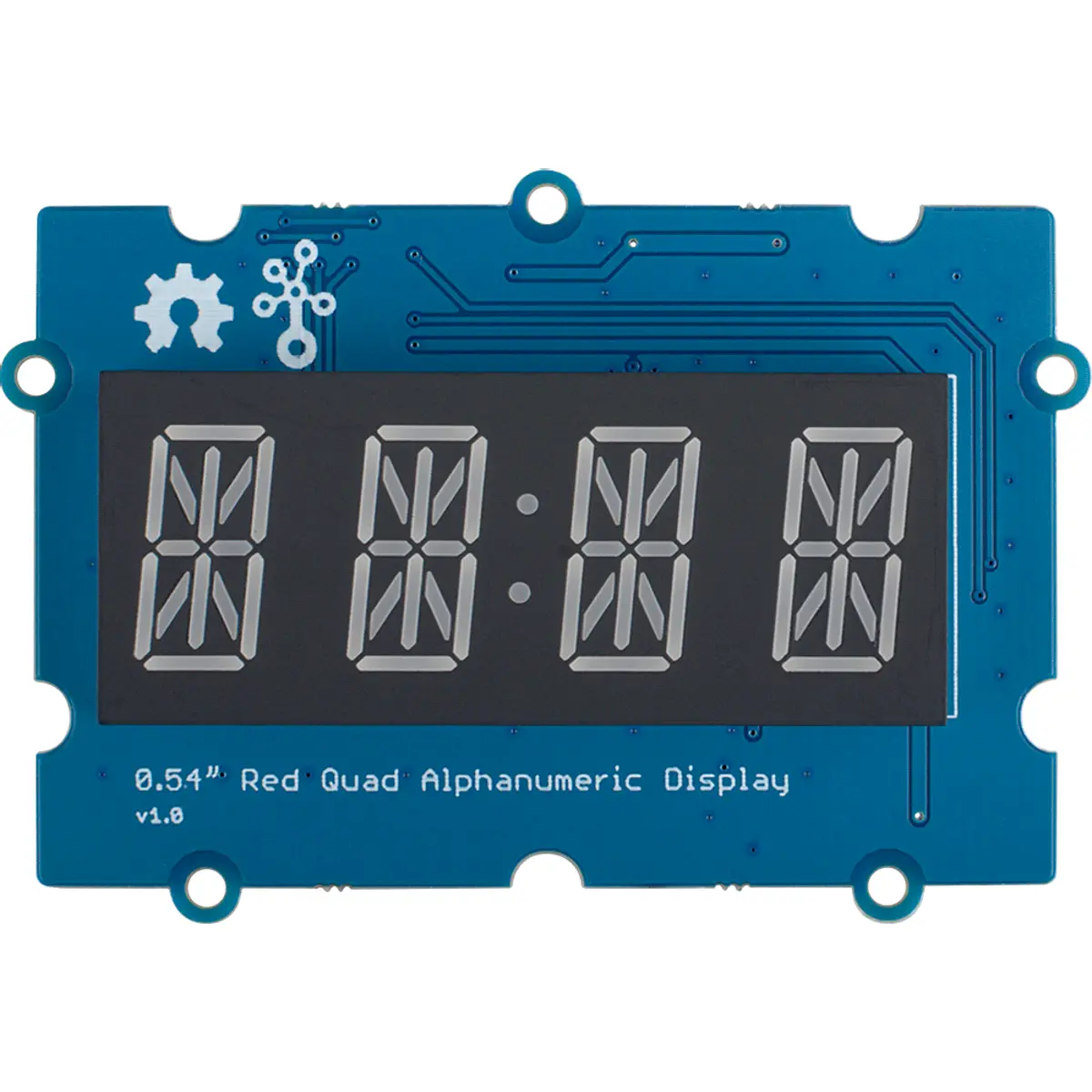

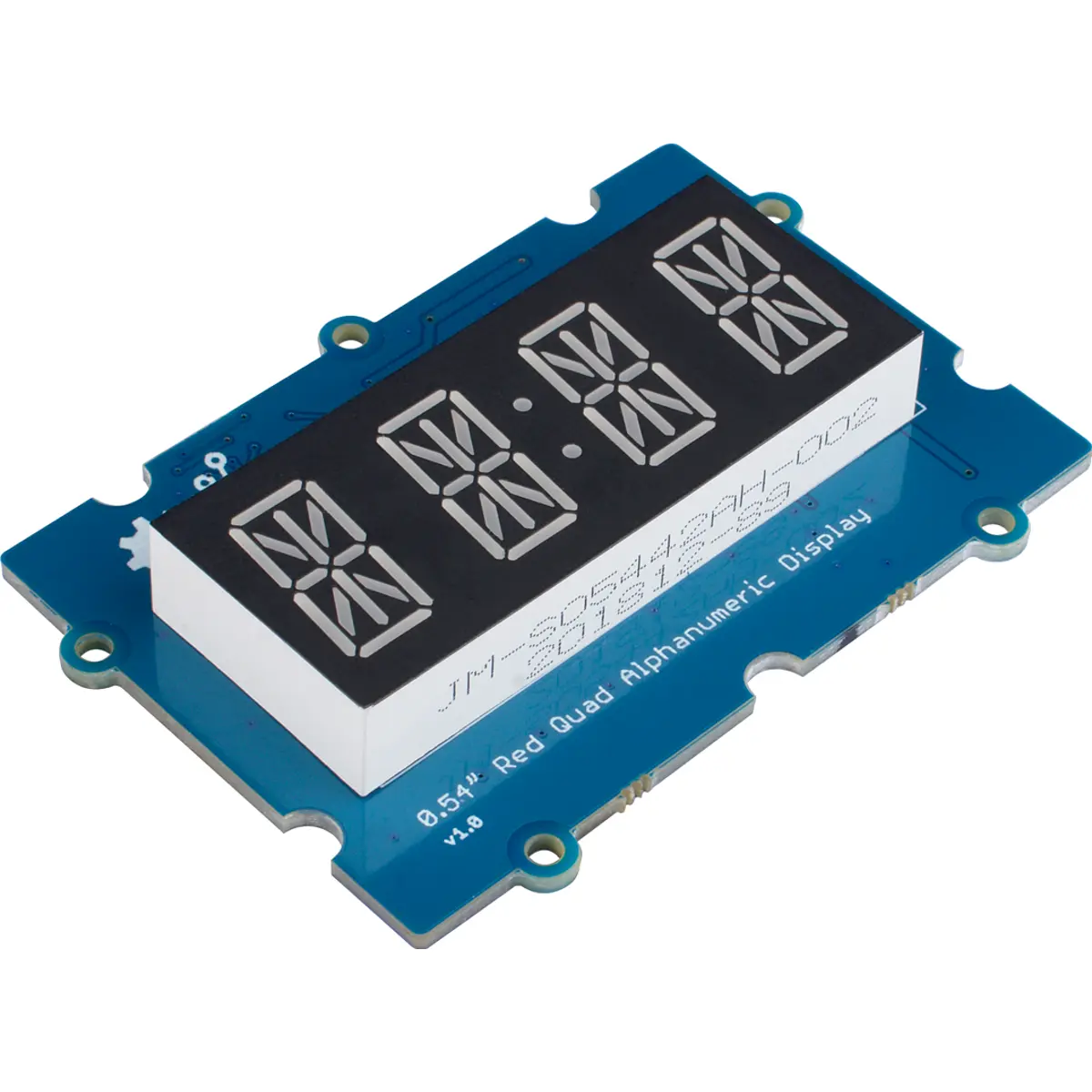

Este módulo é um display alfanumérico de 4 dígitos de alto brilho de luz vermelha. Cada dígito é composto por 14 segmentos digitais.
Os display de 7 segmentos comuns exibem apenas os números de 0 a 9 e um número limitado de letras. Ao contrário dos displays digitais de 14 segmentos não tem essa limitação, estes podem exibir todos os caracteres, e é por isso que são alfanuméricos. A altura do dígito é de 0,54 polegadas e o LED vermelho usado neste módulo é de alto-brilho, assim você pode vê-lo a poucos metros de distância.
Normalmente, os displays de 14 segmentos precisam usar 17 ou mais fios para serem controlados, o que significa que uma grande quantidade de IO da placa de controle principal (como o Arduino) será ocupada. Mas com a ajuda do chip HT16K33 on-board e do conector Grove, cria-se um display i2c, são necessários apenas 4 fios. Não é necessário usar solda para qualquer ligação, se estiver a usar o seeeduino basta ligar em plug and play.
Características:
- Chip de controlo: HT16K33
- Pode exibir todas as letras e números
- Alto-brilho: 30mcd
- Tipo de comunicação: I2C
- Conector: Grove I2C, apenas dois pinos IO
- Endereço de I2C: selecionável (predefinido para 0x71)

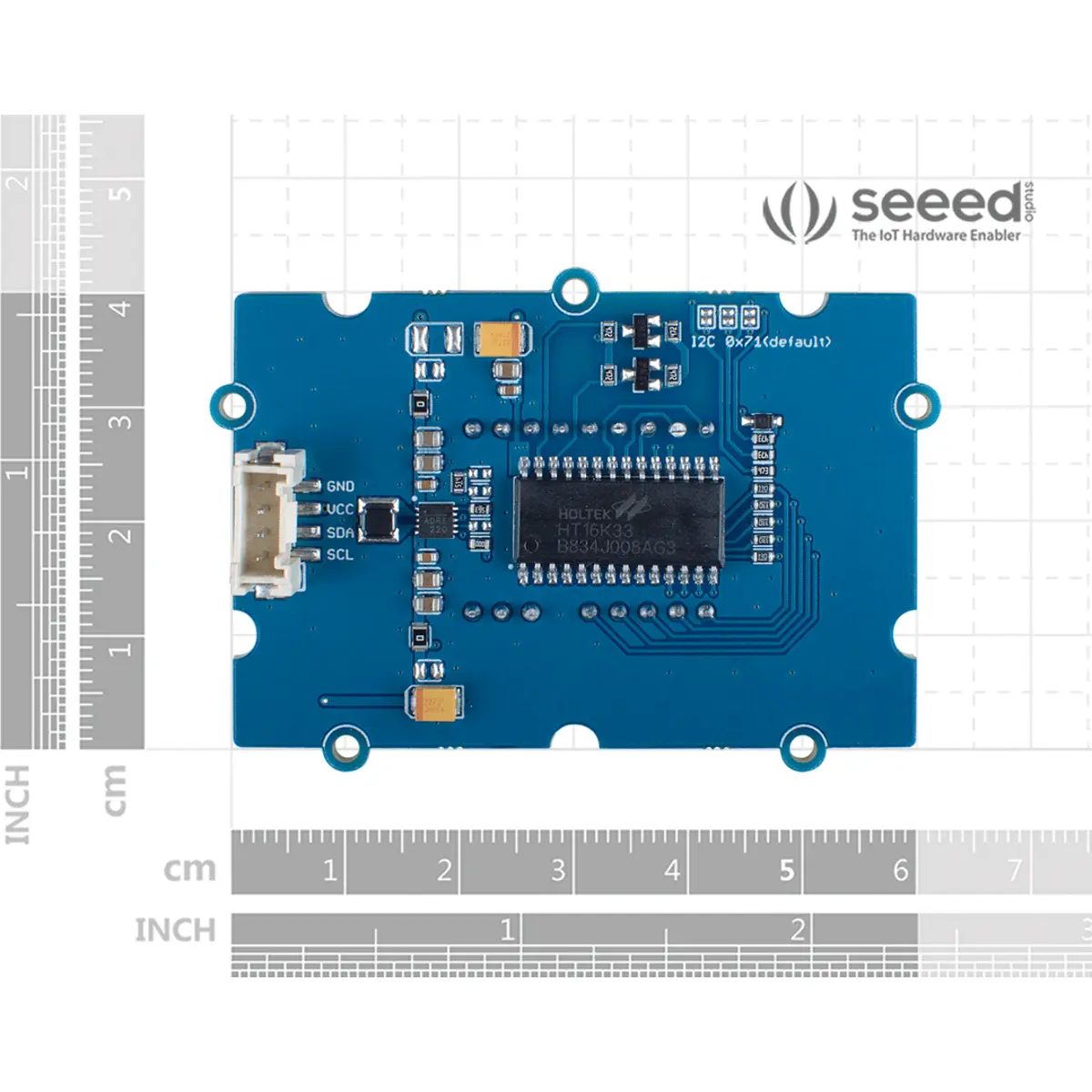

- Tamanho da placa: 40 * 60mm
Normalmente, os displays de 14 segmentos precisam usar 17 ou mais fios para serem controlados, o que significa que uma grande quantidade de IO da placa de controle principal (como o Arduino) será ocupada. Com a ajuda do chip HT16K33 on-board e do conector Grove apenas quatro fios são suficientes. Não é necessário nenhum tipo de soldadura nem ligações complicadas, se você estiver a usar seeeduino , é plug and play.

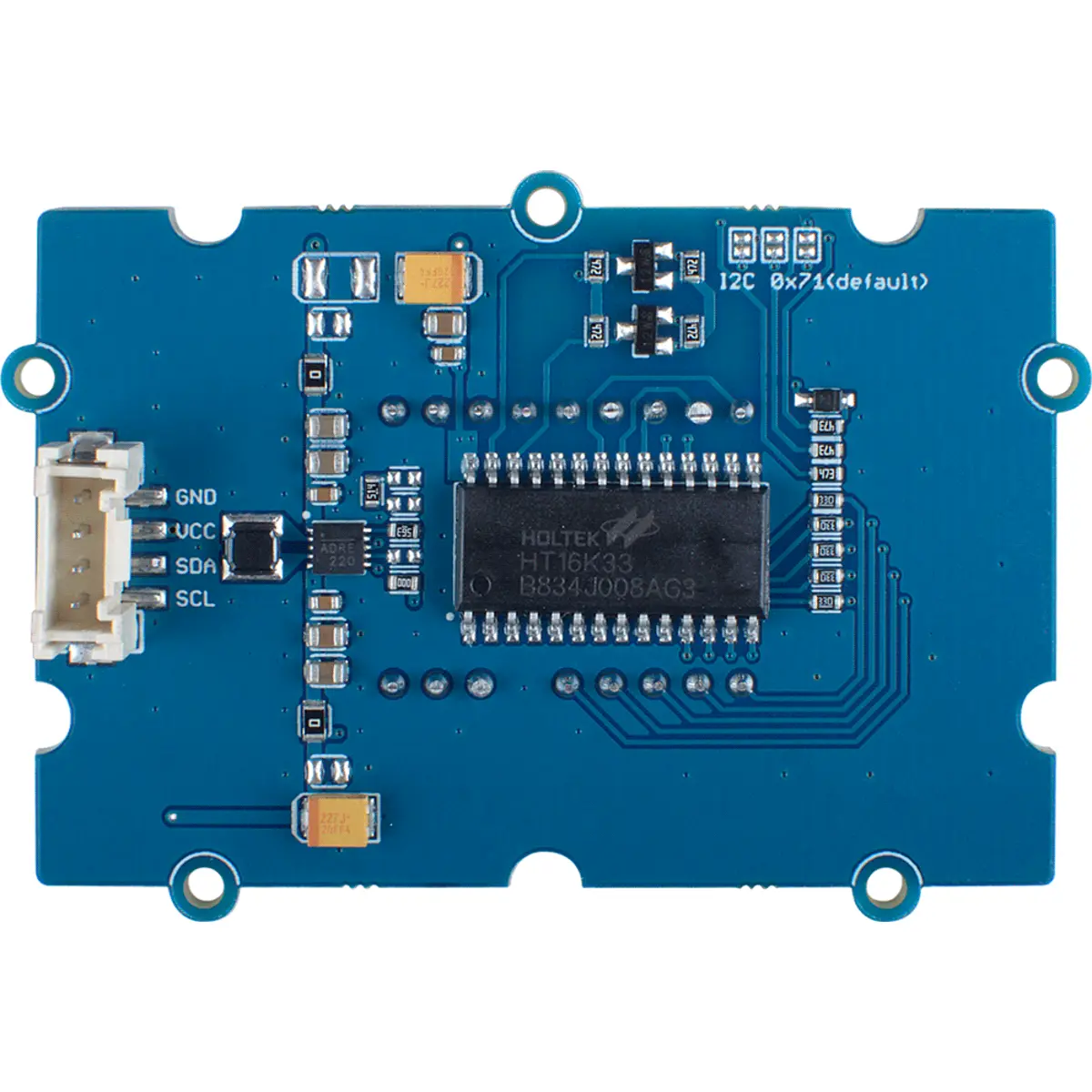

Pinout:
