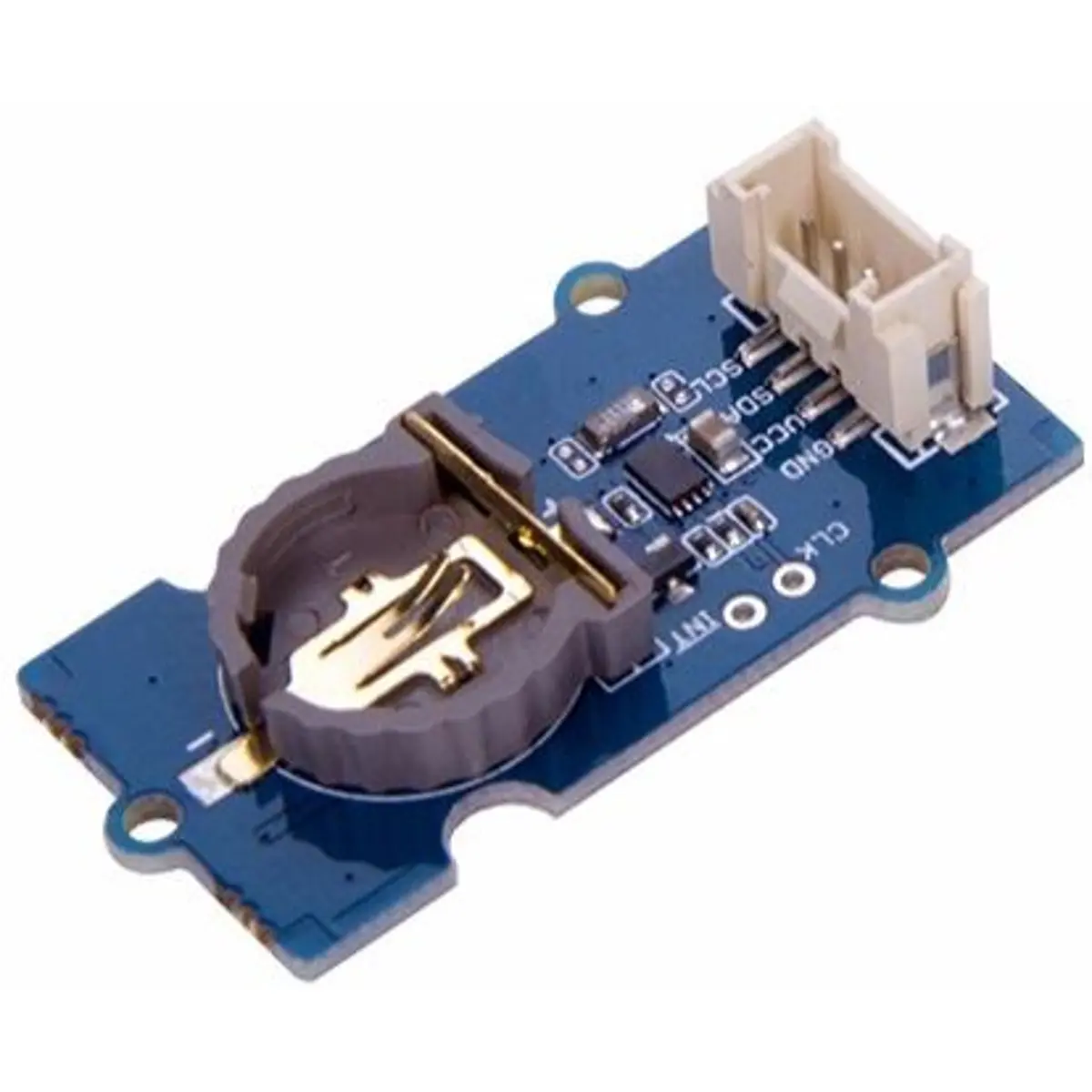

Este módulo RTC de alta-precisão é um relógio de tempo real mais preciso que o Grove RTC com o chip DS1307. Este módulo inclui o chip PHILIPS PCF85063TP, que é um chip CMOS otimizado para baixo consumo de energia de alta-precisão. Todos os endereços e dados são transferidos em série através do barramento bidirecional I2C de duas linhas, cuja velocidade máxima é de 400kbit / s. Um registrador de offset permite o ajuste preciso do relógio, e o endereço do registrador é incrementado automaticamente após cada byte de dados lidos ou escritos.
Características:
● Regista ano, mês, dia, dia da semana, horas, minutos e segundos com base em um cristal de quartzo de 32.768 kHz
● Tensão de operação do relógio: 0,9 V a 5,5 V
● Corrente baixa: menor que 1,2 μA em VDD = 3,3 V e Tamb = 25 ° C
● Interface de barramento I²C de duas linhas até 400 kHz (em VDD = 1,8 V a 5,5 V)
● Saída de relógio programável para dispositivos periféricos (32.768 kHz, 16.384 kHz, 8.192 kHz, 4.096 kHz, 2.048 kHz, 1.024 kHz e 1 Hz)
● condensadores de carga de oscilador integrados seleccionáveis para CL = 7 pF ou CL = 12,5 pF
● Minuto e meio minuto de interrupção
● Redefinição de energia interna (POR)
● Registro de offset programável para ajuste de frequência
● Plataforma compatível: Arduino, BeagleBone Green, BeagleBone Green Wireless etc.
NOTA: Requer uma pilha CR1225 (não incluída)Consulte a documentação na
