Seeed - Módulo Shield compatível com Arduino Uno - Base Shield v2

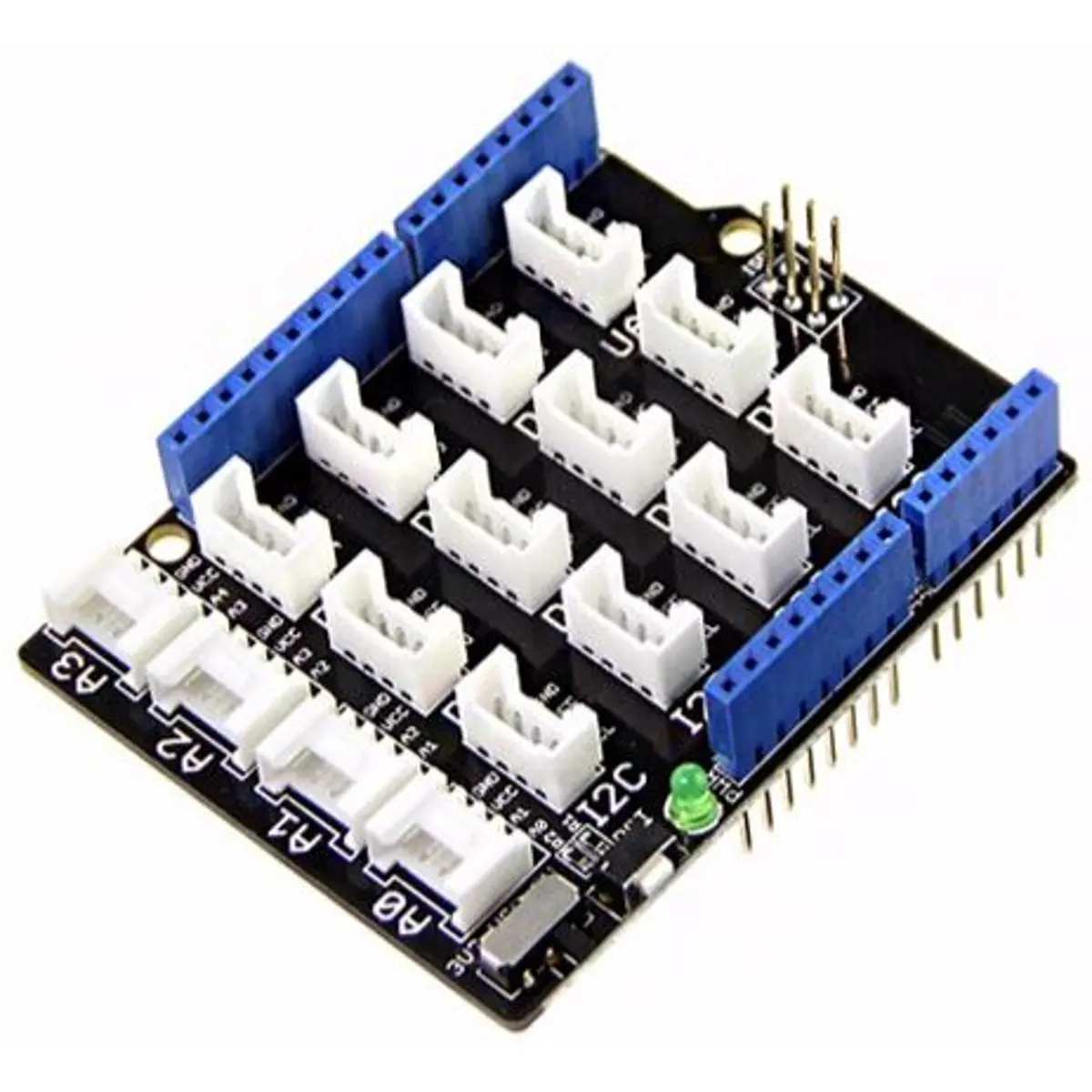

Base Shield v2 de 16 ligações para dispositivos Grove.
Este dispositivo consiste numa placa de expansão de IOs, o Base Shield v2 tem vários conectores Grove, o que se torna conveniente para usar todos os produtos da Grove juntos. E é compatível com uma série de produtos Arduino.

Além dos conectores Grove, terá também um botão RST, um LED verde para indicar o status da alimentação, pino ICSP, um interruptor de alternância e quatro linhas de pinagem.

Não há necessidade de explicar o botão RST e o LED, mas certamente precisa saber os restantes dois recursos que são muito importantes para o seu uso.

1. Alimentação:

Cada conector Grove possui quatro fios, um dos quais é o VCC. No entanto, nem toda placa principal de micro-controlador precisa de uma tensão de alimentação de 5V, alguns precisam de 3,3V. É por isso que existe um selector de energia para que possa seleccionar a voltagem adequada da placa principal do micro controlador que está a utilizar através do selector.

Por exemplo, se estiver a usar o Arduino UNO com Base Shield v2, seleccione o switch para a posição 5v; Ao usar o Seeeduino Arch com Base Shield v2, seleccione o switch para 3.3v.

2. Compatível

A pinagem do Base Shield V2 é a mesma do Arduino Uno R3 , no entanto o Arduino Uno não é o cartão com o qual o Base Shield V2 é compatível, aqui listamos as placas que podem ser usadas com o Base Shield V2:

- Arduino Uno
- Seeeduino V4.2
- Arduino Mega / Seeeduino Mega
- Seeeduino LoraWan
- Arduino Leonardo / Seeeduino Lite
- Arduino 101
- Arduino Due
- Intel Edison
- Linkit One

Nota:
Se estiver a usar o Base Shield v2 com o Seeeduino V3, por favor, chante os pinos, P1 e P2.
