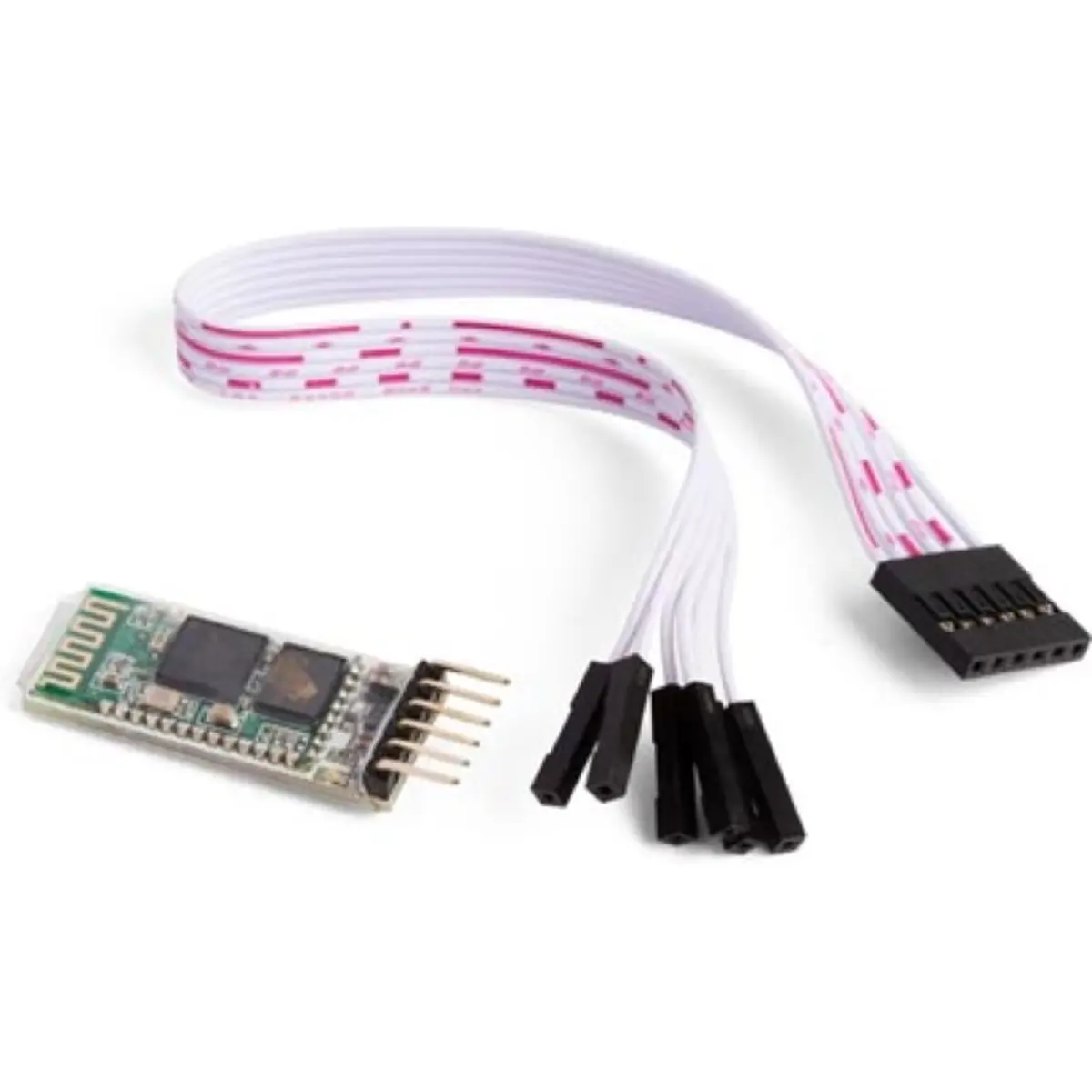

O Módulo Bluetooth apresentado integra o módulo HC-06 e pode ser facilmente incorporado nas placas Arduino, proporcionando uma opção de Comunicação Wireless.
O Módulo Bluetooth HC-06 permite que um dispositivo se comunique com outro através de uma rede sem fio, com capacidade de envio e recepção de dados em até 10 metros de distância. Possui uma conexão padrão UART de 2 pinos (Tx e Rx), o que simplifica a conexão com sua placa microcontroladora, como o Arduino.
Além disso, o Módulo Bluetooth HC-06 inclui um circuito de condicionamento de sinal, compatível com tensões de 3,3V e 5V, tornando a conexão direta aos pinos de sinal das placas Arduino ou qualquer dispositivo alimentado a 5V uma tarefa simples.
PINOUT:
STATE - Pode conectar um LED externo para indicar o estado do bluetooth.
RXD - Recebe dados
TXD - Envia dados
GND - Ground
VCC - + DC (3.6V-6VDC)
KEY - Ligue / desligue este módulo através deste pino. (1- OFF, 0 / Aberto-ON)
Especificações:
- Transferência de dados TTL entre um dispositivo Bluetooth host.
- Funciona com quaisquer adaptadores Bluetooth USB.
- Taxa de transmissão padrão: 9600,8,1,n. [ Nome do dispositivo: tinyos password: 1234 ]
- Cobertura até 10m
- Antena embutida
- Entrada de energia: 3.6V-6VDC (não pode ser superior a 6V).
Diferenças entre o módulo Bluetooth HC-05 e HC-06A diferença básica entre os módulos é que o HC-05 pode ser configurado nos modos Master (mestre), Slave (escravo) e Loopback, e o HC-06 apenas no modo Slave.
Modo Master (Mestre) : O módulo pode se conectar a outros dispositivos bluetooth.
Modo Slave (Escravo) : O módulo apenas recebe conexões de outros dispositivos bluetooth.
