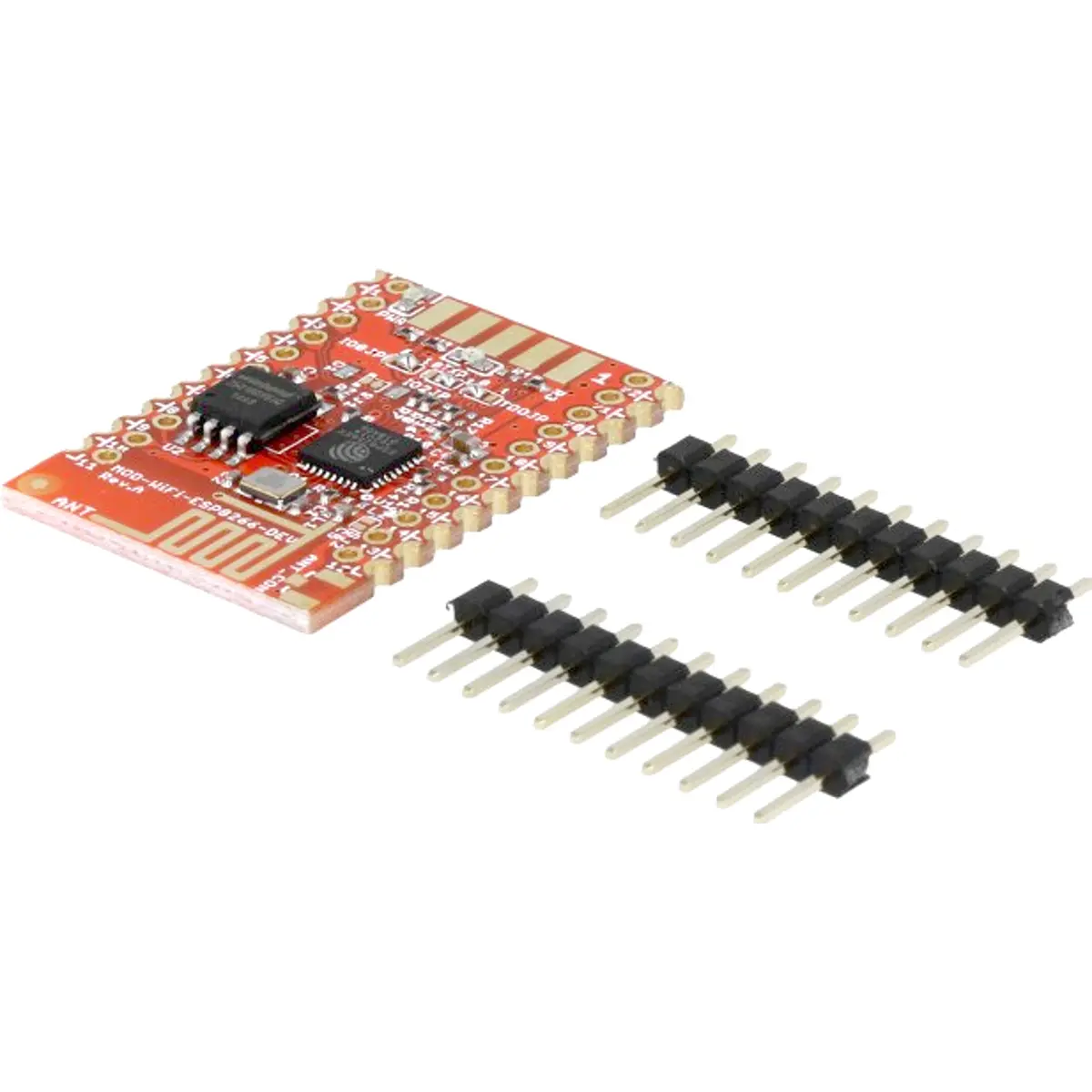

O MOD-WIFI-ESP8266-DEV é um pequeno painel de desenvolvimento que pode adicionar recursos de WIFI a placas existentes. Utiliza o chip ESP8266EX do sistema expressivo. Todos os sinais de chip estão expostos para facilitar o acesso. A placa pode ser soldada ao PCB ou usada com uma placa de ensaio.
O ESP8266EX é um SoC altamente integrado, que inclui o processador core L106 de 32 bits da Tensilica; SRAM; unidade de gerenciamento de energia; RF front end. O ESP8266EX possui várias interfaces - I2C, SPI, SDIO e também vários pinos GPIO gratuitos. O chip permite a implementação de uma pilha WIFI TCP-IP com apenas alguns componentes extras ao lado do ESP8266EX.
Características da placa:
- Interfaces:
· SDIO
· SPI
· UART
- Chip principal: EPS8266EX
- 2MB (16Mb) de memória flash SPI
- LED alto-brilho
- LED programável pelo usuário
- Botão para o modo UART (desde a revisão de hardware B)
- Jumpers SMT para diferentes modos de inicialização (FLASH, UART, SDO)
- Antena PCB
- Conexão UEXT para facilitar o acesso à interface UART
- Conexão para antena U.FL (se você quiser usar antena externa)
- Furos de 22 pinos a uma distância de 0,1 "para facilitar o acesso aos pinos do processador
- OSHW desgn
- Dimensões: 3,3 x 2,3 cm
Recursos do ESP8266EX:
- Cumpre com 802.11 b / g / n
- MCU integrado de 32 bits de baixa potência
- ADC integrado de 10 bits
- Pilha de protocolos TCP / IP integrados
- Interruptor TR integrado, balun, LNA, amplificador de potência e rede de correspondência
- PLL, reguladores e unidades de gerenciamento de energia integrados
- Suporta diversidade de antenas
- WiFi 2,4 GHz, suporte WPA / WPA2
- Suporte STA / AP / STA + modos de operação AP
- Suporte a função Smart Link para dispositivos Android e iOS
- SDIO 2.0, (H) SPI, UART, I2C, I2S, Controlo Remoto IR, PWM, GPIO
- STBC, 1x1 MIMO, 2x1 MIMO
- Agregação A-MPDU e A-MSDU e intervalo de guarda de 0.4s
- Potência de sono profundo <10uA, Corrente de fuga de energia <5uA
- Acordar e transmitir pacotes em <2ms
- Consumo de energia em espera de <1,0 mW (DTIM3)
- Potência de saída de +20 dBm no modo 802.11b
- Faixa de temperatura de operação -40C ~ 125C
- Certificação FCC, CE, TELEC, WiFi Alliance e SRRC
