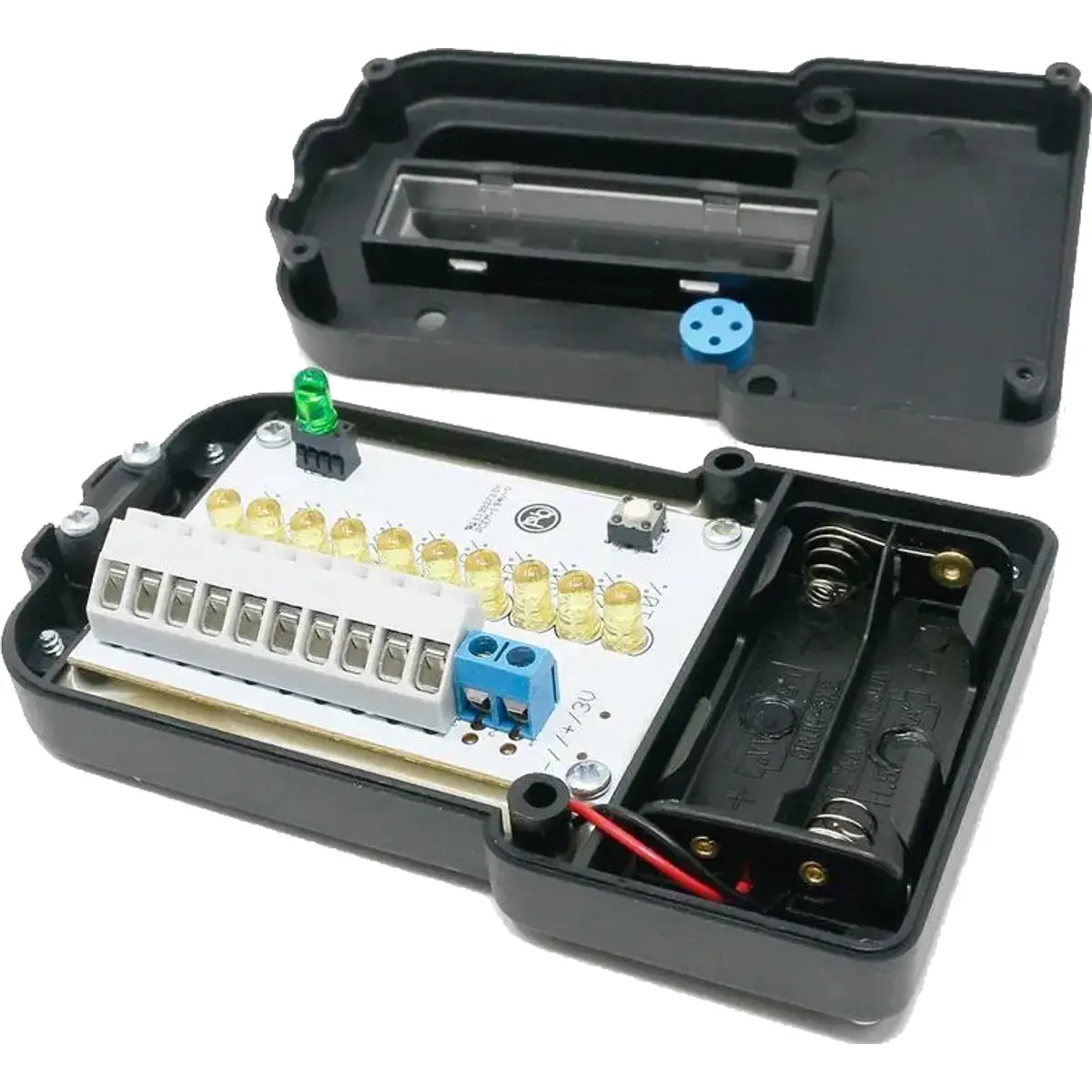

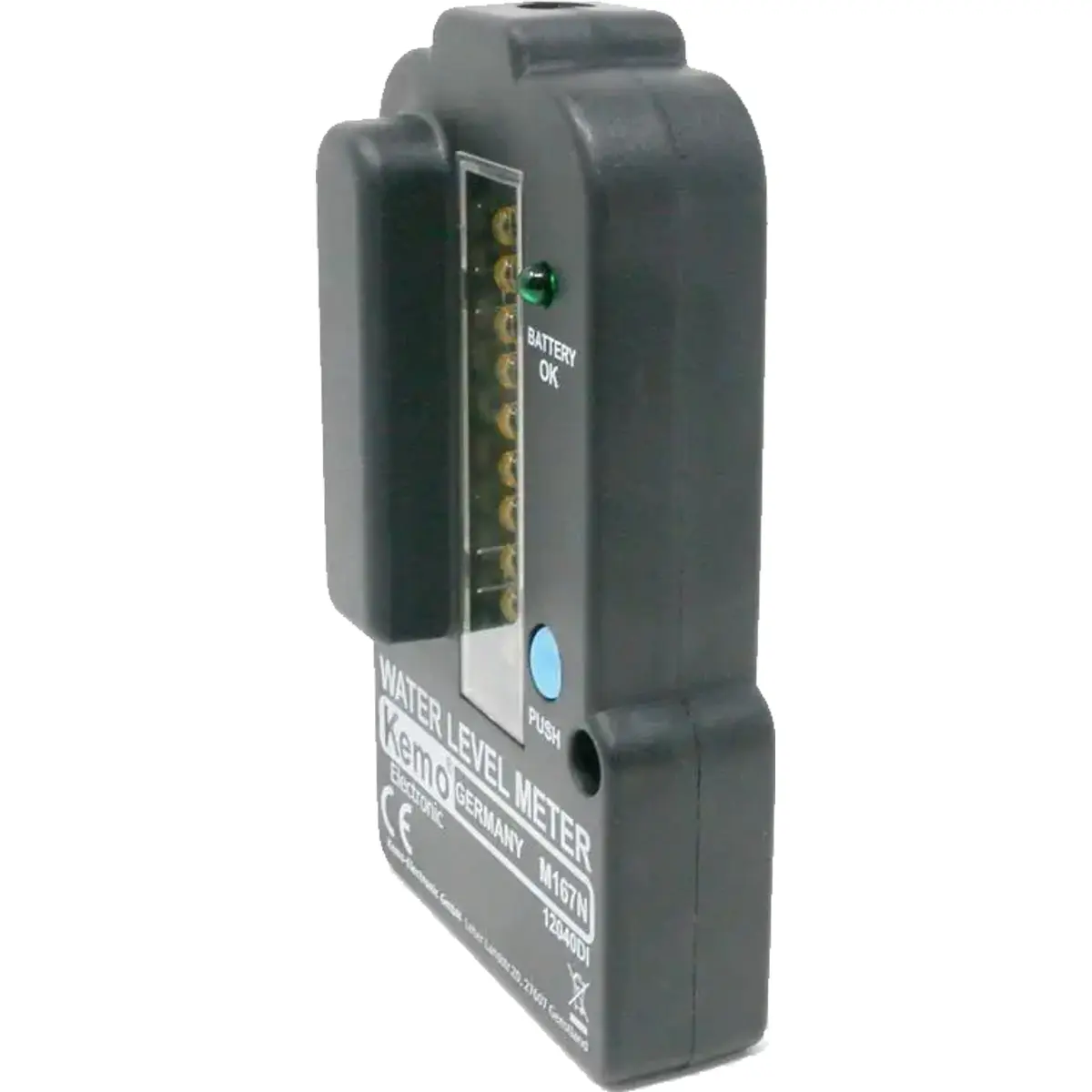

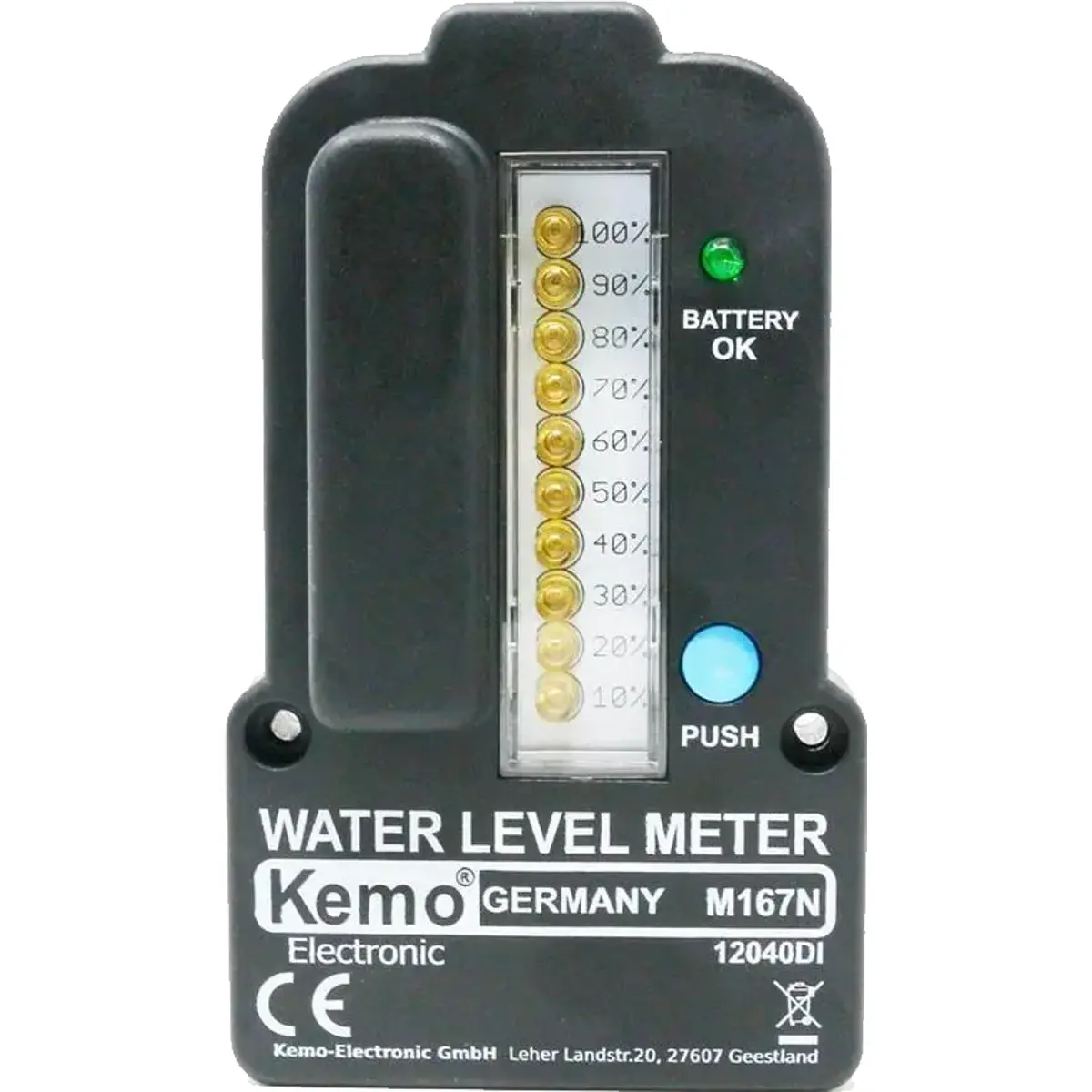

Indicador de nível a pilhas, concebido para medir o nível de líquido em tanques de água, tais como reservatórios de águas pluviais, câmaras de esgoto ou tanques de lamas, a partir de uma distância máxima de 100 metros. Após pressionar o botão, a indicação é fornecida através de 10 LEDs, cada um representando 10% do nível total (de 10% a 100%). O dispositivo destina-se a montagem na parede (dimensões: aprox. 131 x 78 x 36 mm) e necessita de 2 pilhas do tipo "AA" para funcionar. A ligação é feita através de terminais internos no dispositivo. Para conectar o tanque de água ao indicador de nível, é necessário um cabo de sinal padrão (cabo telefónico, cabo de controlo ou semelhante) com pelo menos 11 condutores (cabo não incluído). É possível utilizar cabos com menos condutores, embora isso limite as etapas de indicação LED (por exemplo, com 8 condutores, apenas 7 etapas de indicação LED serão visíveis, o que é frequentemente suficiente para aplicações comuns).
Extensão para Medições de Maior Escala

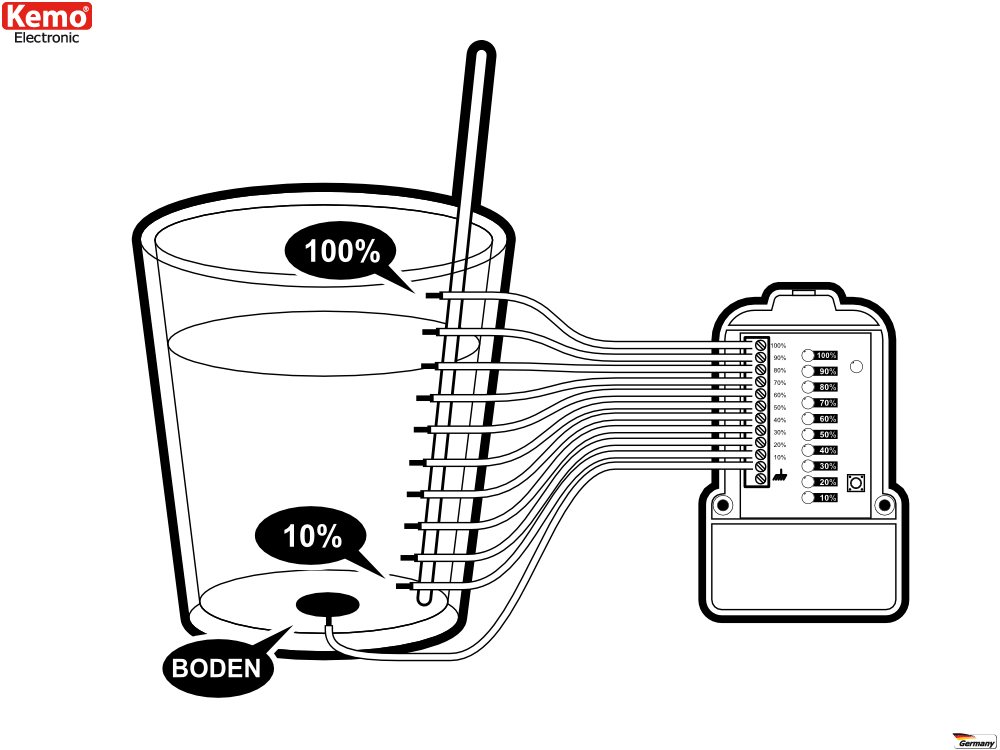

O módulo foi desenvolvido para monitorizar níveis de água em reservatórios de pequeno e médio porte, como depósitos de água da chuva. Contudo, alguns clientes têm questionado se este módulo pode ser utilizado em reservatórios maiores, como poços, onde a distância entre os elétrodos de medição pode ser aproximadamente 5 metros. Devido à maior distância entre o elétrodo superior e o inferior neste tipo de medição (cerca de 40 metros), a intensidade da indicação por LEDs pode diminuir, tornando-se menos visível. Para solucionar este problema, recomendamos instalar os elétrodos num tubo longo e paralelo, garantindo maior estabilidade e precisão na leitura (ver imagem).
Características:
- Tensão de operação: 3 V (2 pilhas AA, não incluídas)
- Display: Máx. 10 LEDs e 1 LED para controlo da bateria
- Pontos de medição no tanque de água: 1 - 10, ajustáveis
- Consumo de corrente durante a medição (botão pressionado): Máx. 120 mA (se todos os LEDs estiverem acesos)
- Comprimento máximo do cabo entre o indicador de nível e o tanque de água: 100 m
- Cabo necessário para o tanque de água: Cabo telefónico ou similar com pelo menos 11 condutores
- Corrente de medição na sonda do tanque de água: Aprox. 50 μA por canal
- Dimensões: Aprox. 131 x 78 x 36 mmDatasheet:
