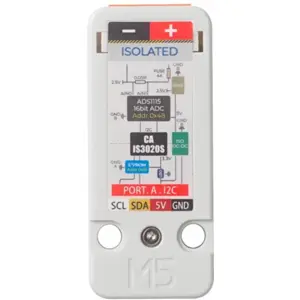

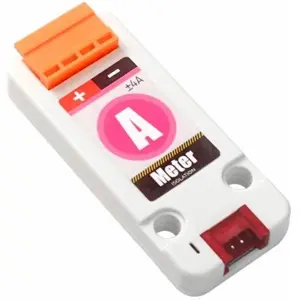

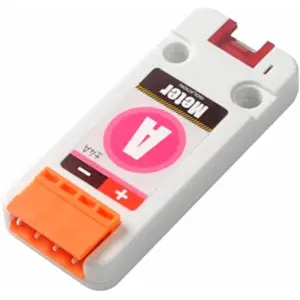

El AMeter (Ammeter Unit) es un medidor que permite monitorizar una corriente, entre -4 y +4A, en tiempo real. Este dispone del conversor ADC (analógico a digital) de 16 bits (ADS1115) y la comunicación de datos se realiza mediante I2C (la dirección I2C predefinida es 0X48, pero puede modificarse manualmente).
Para garantizar la precisión de la medición, este dispone de una fuente de alimentación DC-DC aislada y la interfaz I2C también está aislada eléctricamente mediante un aislador de baja potencia CA-IS3020S. Esto evita que el ruido y los picos del bus de datos, u otros circuitos, entren en el ground local e interfieran o dañen los circuitos sensibles.
Cada unidad se calibra individualmente al salir de fábrica, con una precisión inicial de 0,1% FS, ±1 count y una resolución de 0.3mA. Los parámetros de calibración están guardados en la EEPROM (0x51), por lo que no escriba en esa EEPROM; de lo contrario, los datos de calibración se sustituirán y los resultados de la medición serán imprecisos.
Para evitar que una corriente excesiva queme el circuito, este módulo dispone de un fusible de 4A.
CARACTERÍSTICAS:
- Rango de medición de -4 .. +4A
- LED indicador de alimentación
- Conversión ADC de 16 bits
- Resolución: 0.3mA
- Precisión inicial 0,1% FS, ± 1 count
- Calibración de fábrica (datos de calibración guardados en la EEPROM on-board)
- Chip de aislamiento CA-IS3020S integrado, anti-interferencias
- Conversor DC-DC aislado
- Plataformas de desarrollo: Arduino, UIFlow (en desarrollo)
- 2 orificios compatibles con LEGO

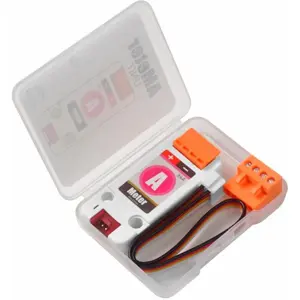

- Incluye un cable Grove (20 cm)
ESPECIFICACIONES:
- Rango de medición: ±4A
- Protocolo de comunicación: I2C： 0x48
- Peso neto: 9g
- Peso bruto: 24g

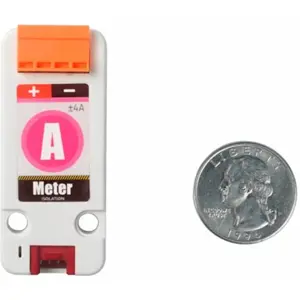

- Tamaño del producto: 65 * 24 * 8 mm

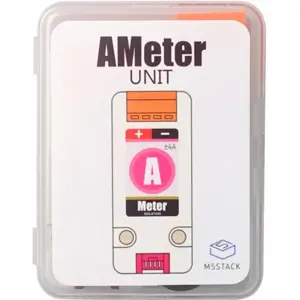

- Tamaño del paquete: 67 * 53 * 12 mm
