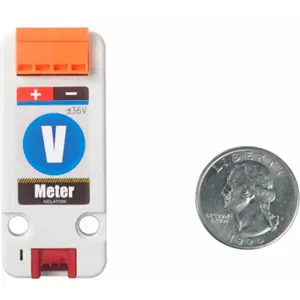

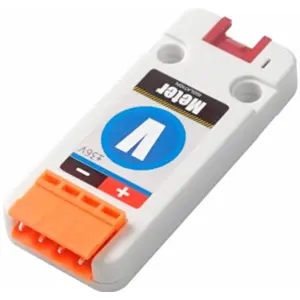

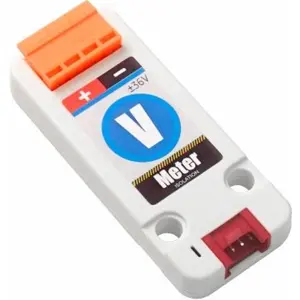

El VMeter (Voltmeter Unit) es un medidor de voltaje que permite monitorizar una tensión, entre -36 y +36V, en tiempo real. Este dispone del conversor ADC (analógico a digital) de 16 bits (ADS1115) y la comunicación de datos se realiza mediante I2C (dirección 0X49).

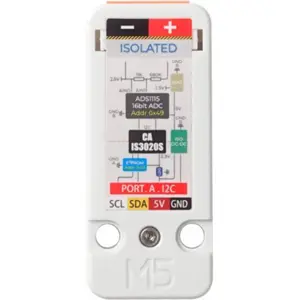

Para garantizar la precisión de la medición, este dispone de una fuente de alimentación DC-DC aislada y la interfaz I2C también está aislada eléctricamente a través de un aislador de baja potencia CA-IS3020S. Esto evita que el ruido y los picos en el bus de datos, u otros circuitos, entren en la toma de tierra local e interfieran o dañen los circuitos sensibles.
Cada unidad se calibra individualmente al salir de fábrica, con una precisión inicial de 0,1% FS, ±1 count. Los parámetros de calibración están guardados en la EEPROM (0x53), por lo que no escriba en esa EEPROM; de lo contrario, los datos de calibración se sustituirán y los resultados de la medición serán imprecisos.
CARACTERÍSTICAS:
- Gama de medición de -36..+36V
- LED indicador de alimentación
- Conversión ADC de 16 bits
- Resolución: 0.49mV
- Precisión inicial 0,1% FS, ± 1 count
- Chip de aislamiento CA-IS3020S integrado, antiinterferencias
- Conversor DC-DC aislado
- Tensión de aislamiento de hasta 1000 VRMS
- Plataformas de desarrollo: Arduino, UIFlow (en desarrollo)
- 2 orificios compatibles con LEGO

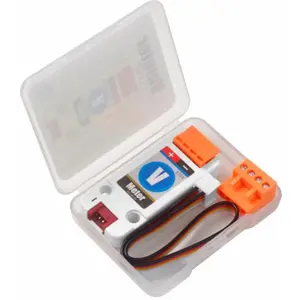

- Incluye un cable Grove (20 cm)
ESPECIFICACIONES:
- Resolución: Rango automático, contaje ≤ 16V, 1mV; Contaje> 16V, 7,9mV
- Rango de medición: ± 36V
- Precisión inicial: 0,1% FS, ± 1 contaje
- Protocolo de comunicación: I2C： 0x49
- Peso neto: 9g
- Peso bruto: 24g
- Tamaño del producto: 65 * 24 * 8 mm

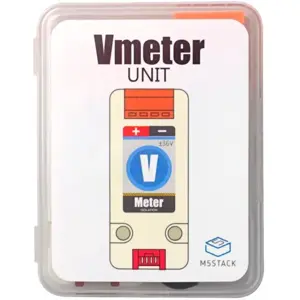

- Tamaño del paquete: 67 * 53 * 12 mm
