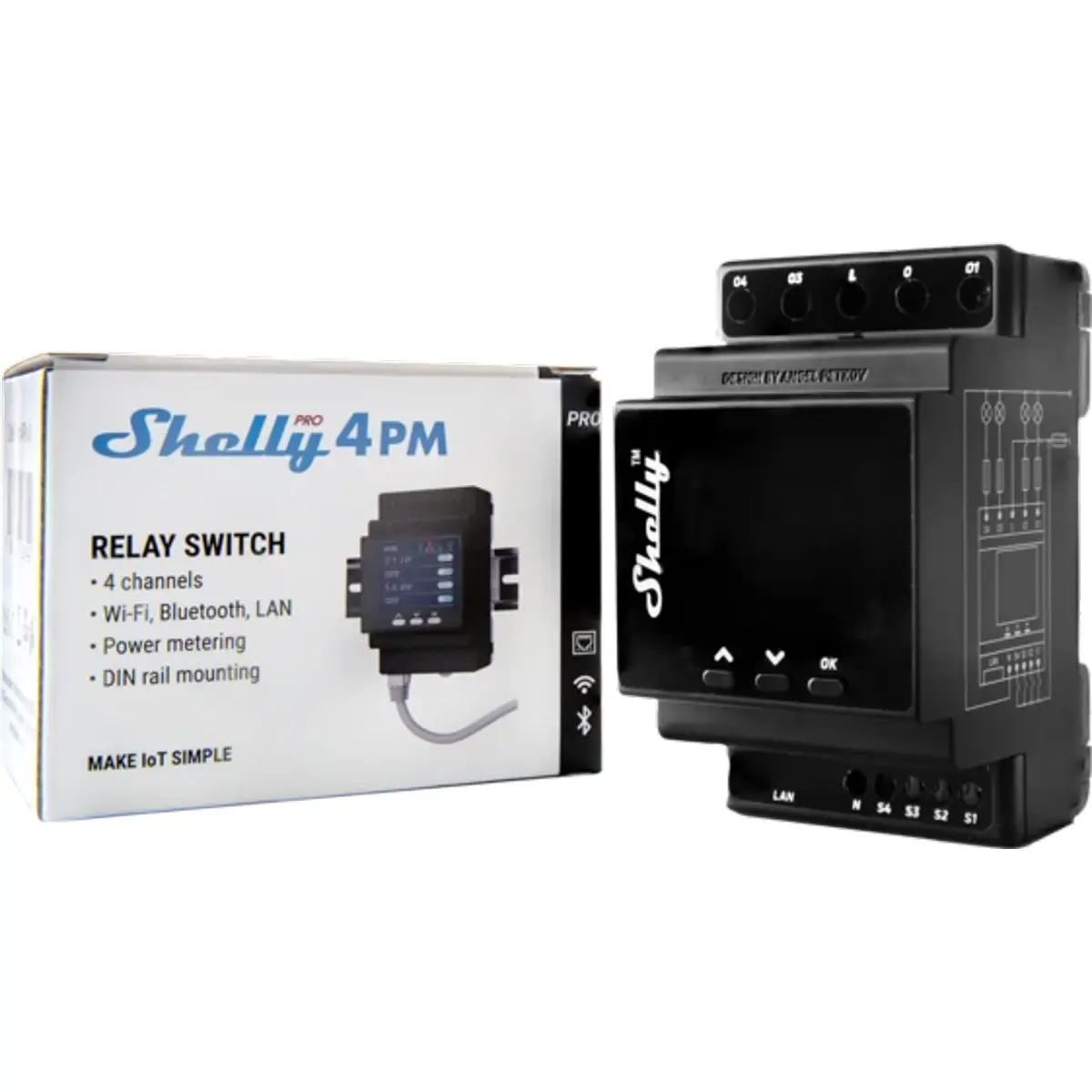

Módulo profissional para calha DIN com 4 relés controláveis por WiFi, Bluetooth, LAN ou diretamente, usando botões/interruptores externos.
É um dispositivo adequado para automação residencial (domótica), escritórios, lojas, instalações fabris e outros locais onde o controlo remoto e a gestão de energia são aspetos importante.
A conectividade WiFi/LAN utiliza os protocolos HTTP/UDP pelo que permite o controlo através de um smartphone, PC, sistema de domótica ou qualquer outro dispositivo que suporte esses protocolos. Com uma ligação à Internet poderá controlar e monitorizar remotamente o seu Shelly® Pro 4PM a partir de qualquer localização. Tal como muitos outros dispositivos Shelly®, este módulo também é compatível com as funcionalidades suportadas por Amazon Echo e Google Home.
Também pode utilizar este módulo de forma isolada da rede WiFi local, já que ele permite ser configurado como um Ponto de Acesso (AP) WiFi, o que lhe permite comunicar diretamente com outros dispositivos WiFi através do protocolo HTTP.
O Shelly® Pro 4PM possui 4 relés que são controlados independentemente e conseguem ligar/desligar circuitos elétricos com uma corrente máxima de 16A (cada um).
Os dispositivos Shelly® Pro são compatíveis com montagem DIN dentro de caixas de disjuntores e de distribuição e possuem características de segurança aprimoradas.
Principais características:
• Conexão LAN, Wi-Fi e Bluetooth;
• Controlável localmente através de botões junto ao display;
• Possibilidade de controlo direto com botões/interruptores externos;
• 4 saídas, 16A cada. Corrente máxima total de 40A;
• Medição precisa de energia;
• Proteção contra sobretensão e sobrecarga;
• Montável em calha DIN;

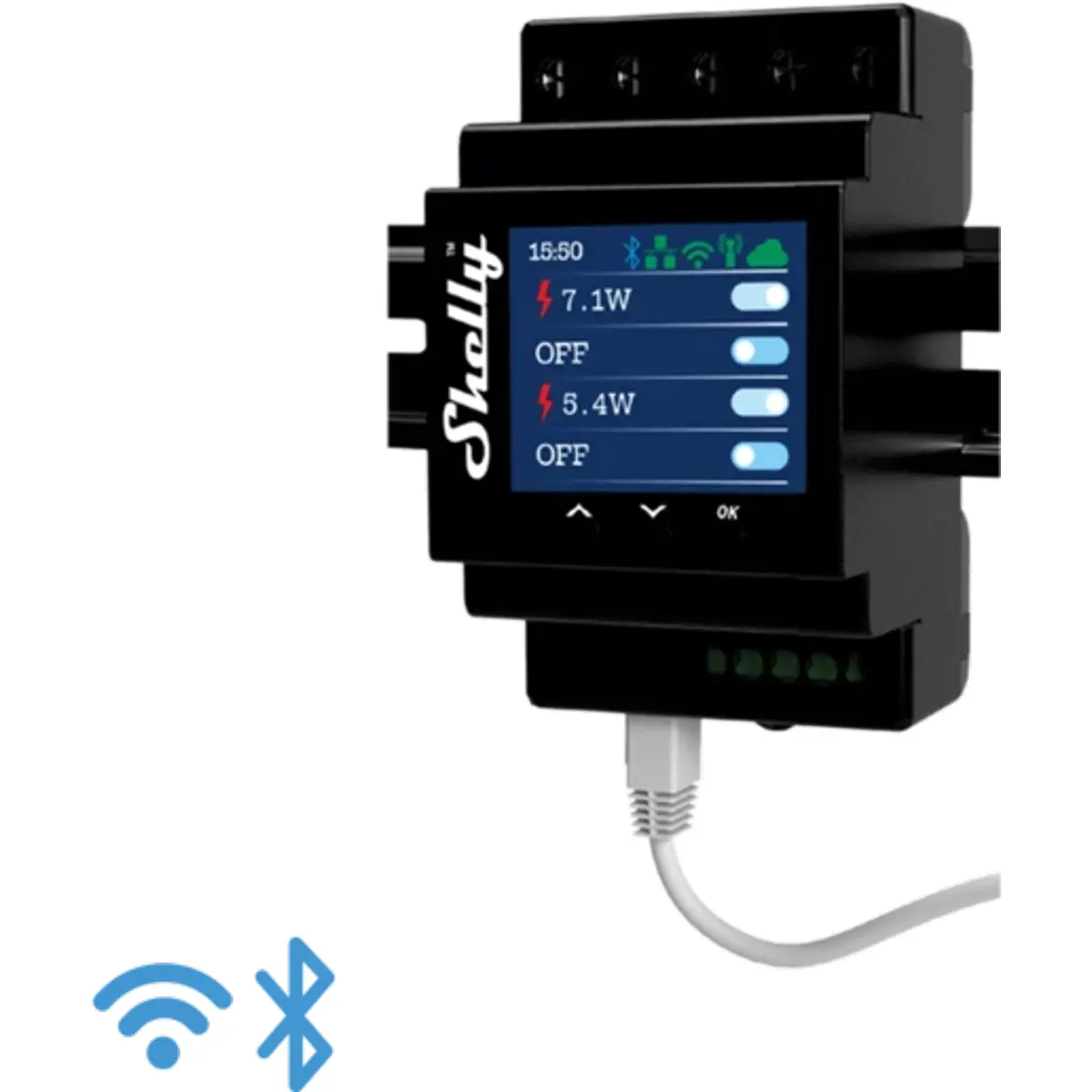

• Display a cores de 1.8 polegadas com botões de navegação;
• características de segurança aprimoradas;
• Pode ser controlo e gerido através da interface Web embutida;
• Pode ser utilizado com a app Shelly Cloud e o serviço Shelly Cloud.
ESPECIFICAÇÕES:
• Alimentação: 110-240V; 50/60Hz AC
• Nº de canais: 4
• Corrente máxima por canal: 16A
• Corrente máxima total: 40 A
• Consumo elétrico: < 4 W
• Temperatura de funcionamento: de 0°C a 40°C
• On/Off inteligente: SIM
• Controle local e remoto: SIM
• Horário semanal: SIM
• Nascer do sol / pôr do sol: SIM
• Conectividade
- Wi-Fi: SIM
- Bluetooth - SIM
- LAN (Ethernet) - SIM
- Protocolo de rádio: WiFi 802.11 b/g/n
- Potência de sinal rádio: 1mW
- Frequência: 2412-2472 МHz; (Max. 2483,5 MHz)
- Alcance de funcionamento: até 50m ao ar livre e até 30m no interior
• HTTP/HTTPS webhooks: SIM
• Scripting: SIM (mJS)
• MQTT: SIM
• CoAP: NÃO
• Ações URL: 20
• Agendamento: 50
• CPU: ESP32
• Flash: 8MB
• Proteções:
- Sobreaquecimento
- Sobrecarga
- Sobretensão
- Material retardante de chama
• Em conformidade com os standards da UE: RED 2014/53/EU; LVD 2014/35/EU; EMC 2014/30/EU; RoHS2 2011/65/EU;
• Montagem: calha DIN
• Dimensões: 57.5 x 53.4 x 90 mm
OBSERVAÇÃO:
O Shelly Pro 4PM v2, é uma versão atualizada do Shelly Pro 4PM v1. Eles possuem as mesmas funcionalidades e características, com exceção dos terminais de ligação das cargas:
◾ o Shelly Pro 4PM v1 tem 4 pares de terminais de parafuso para ligação das 4 cargas; (4 dos 8 terminais superiores, estão ligados entre si, internamente);

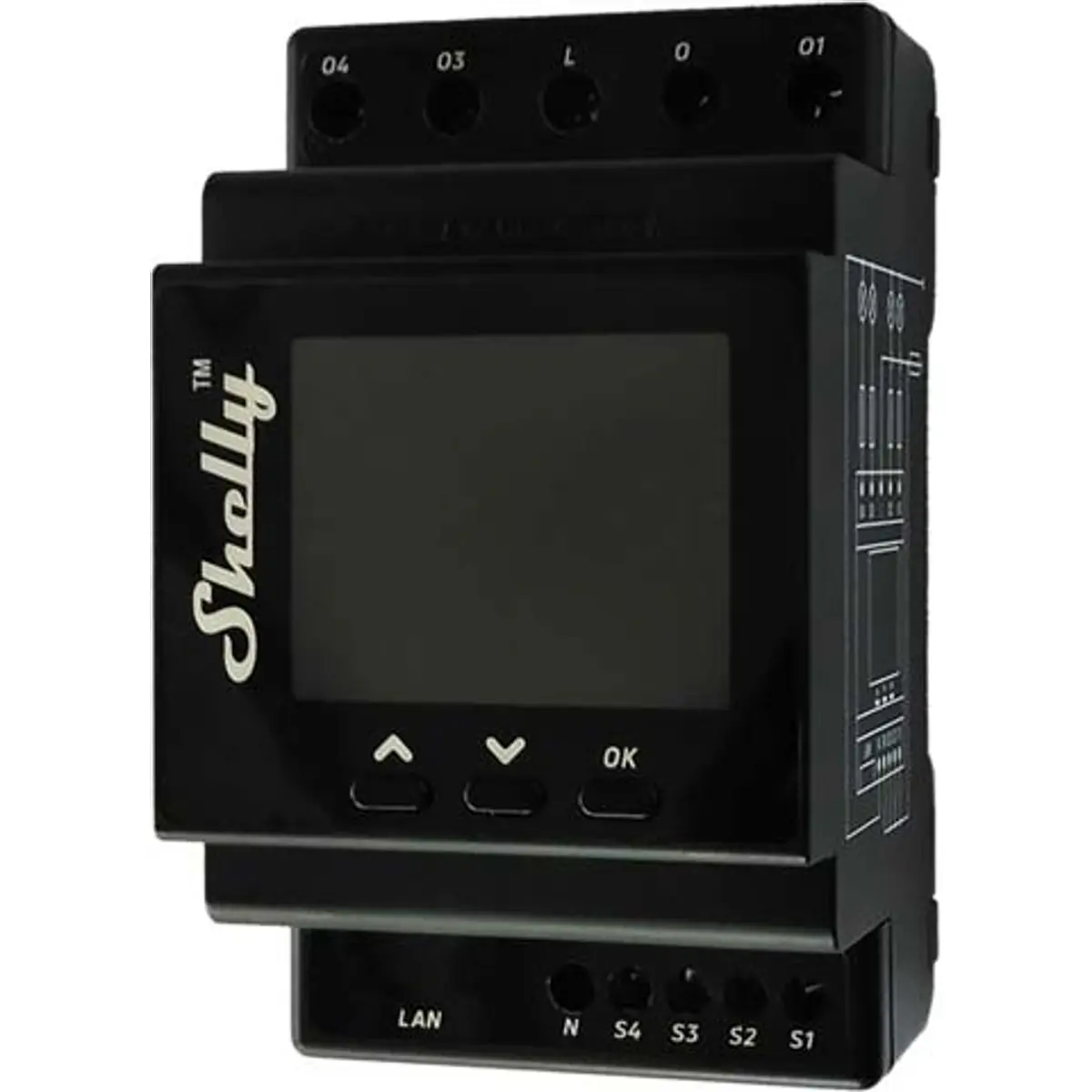

◾ o Shelly Pro 4PM v2 tem 5 terminais de parafuso para ligação das 4 cargas, sendo um deles destinado à ligação da fase de alimentação de todas as 4 cargas.
Informação adicional:
▶ Site português da Shelly
▶ Shelly Knowledge Base
▶ Manual do utilizador e de segurança (PDF multilingue V2)
▶ Guia do utilizador da aplicação móvel
▶ Datasheet (da versão anterior a esta - tinham mais terminais) ▶ Gama de produtos Shelly Pro
Esquema interno (V2):
Esquema de ligação (V2):
