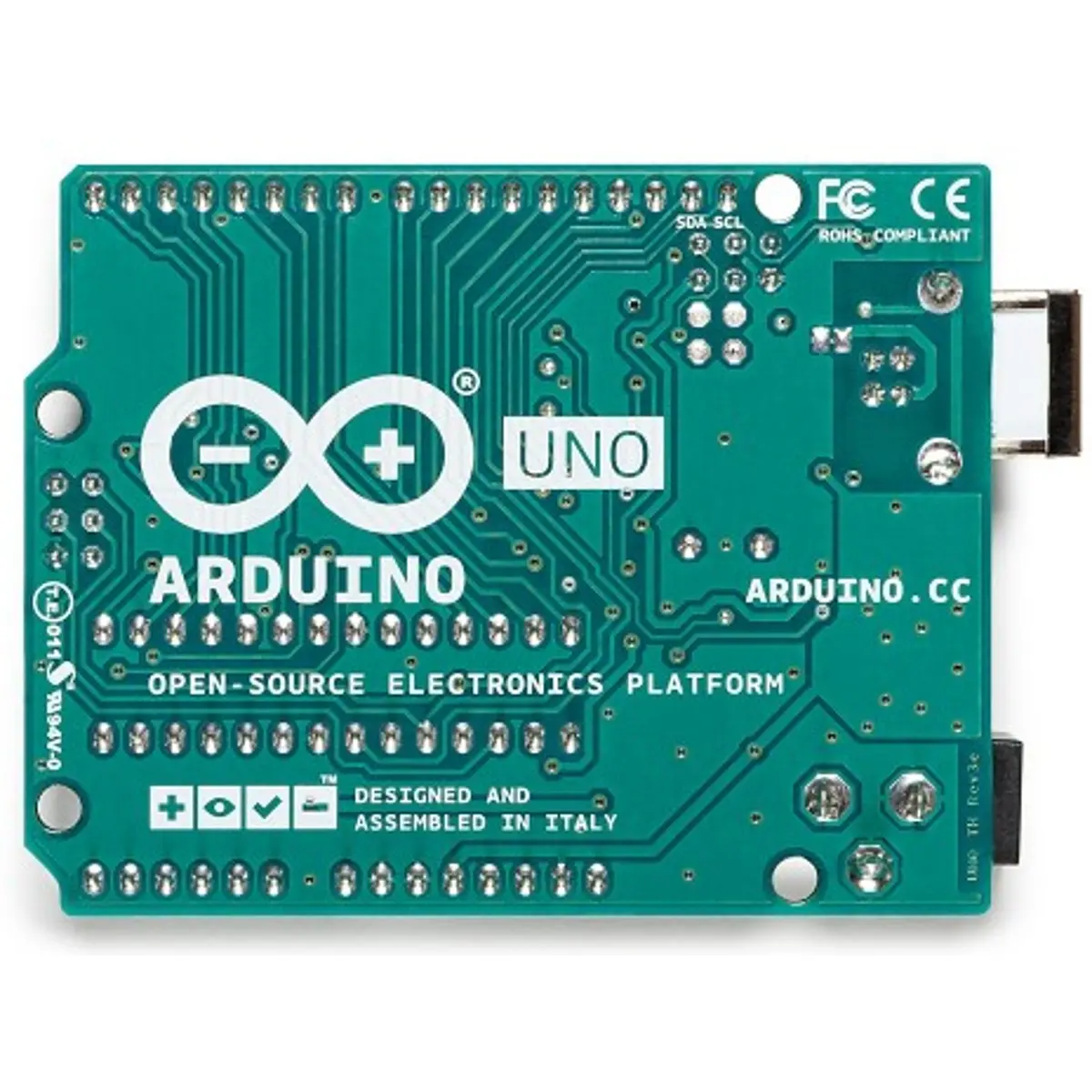

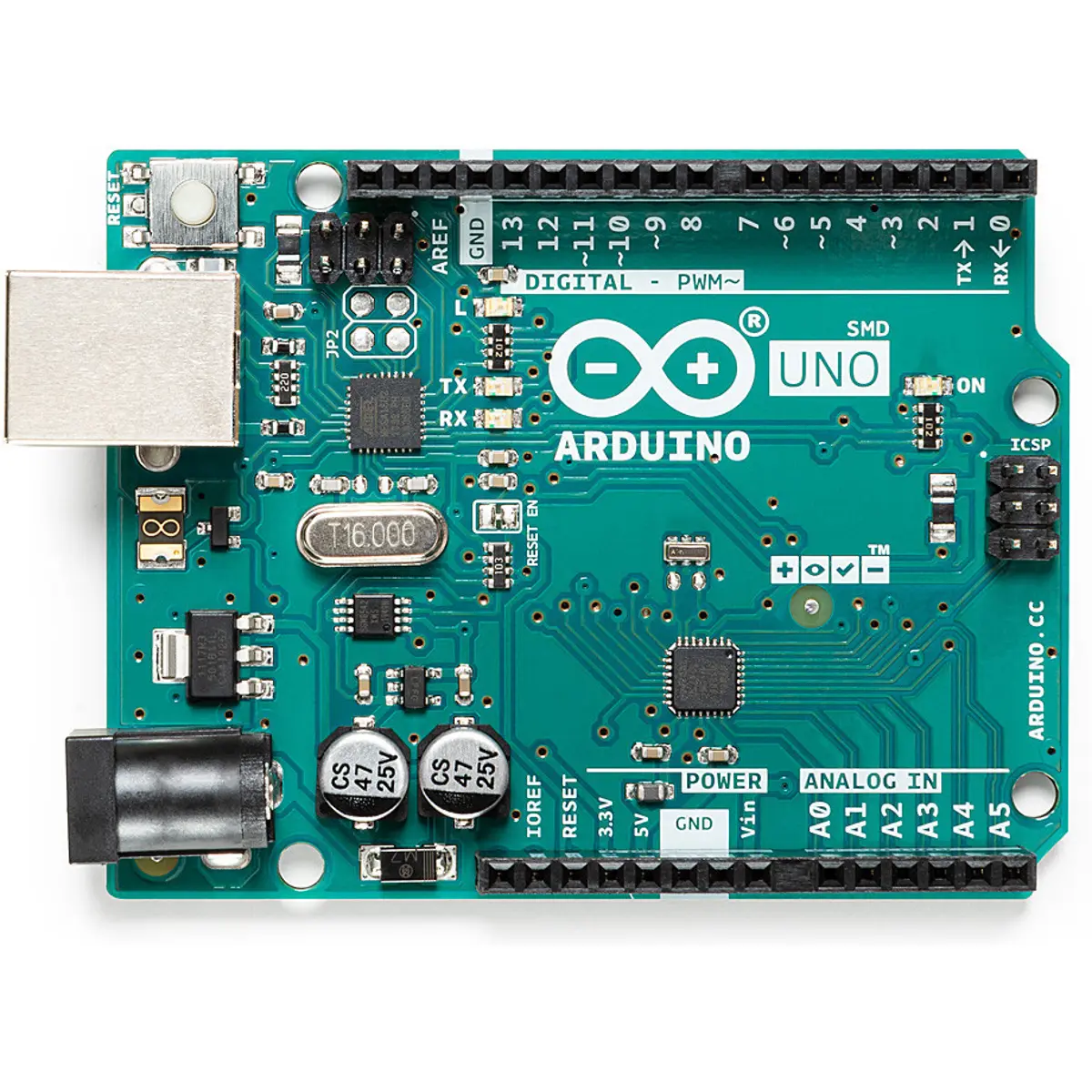

El Arduino Uno SMD R3 es una placa microcontrolador basada en el ATmega328. Tiene 14 pines de entrada / salida digital (de los cuales 6 pueden usarse como salidas PWM), 6 entradas analógicas, un oscilador de cristal de 16 MHz, una conexión USB, un conector de alimentación, un conector ICSP y un botón de reset. Contiene todo lo necesario para dar soporte al microcontrolador; basta con conectarla a un ordenador con un cable USB o conectarla a un adaptador de CA-CC o a una batería para empezar.
El Uno difiere de todas las placas anteriores, ya que no utiliza el chip del controlador FTDI USB-to-serial.
Las funciones adicionales que acompañan a la versión R3 son:
- ATmega16U2 en lugar de 8U2 como conversor USB a Serial.
- distribución de pines 1.0: se han añadido pines SDA y SCL para comunicación TWI colocados cerca del pin AREF y otros dos pines nuevos colocados cerca del pin RESET, el IOREF que permite que los shields se adapten a la tensión suministrada por la placa y el segundo, que es un pin no conectado, reservado para fines futuros.
- circuito RESET
CARACTERÍSTICAS::
- Microcontrolador: ATmega328P
- Tensión de funcionamiento: 5V
- Tensión de entrada (recomendada): 7-12V
- Tensión de entrada (límite): 6-20 V
- Pines Digital: I / O 14 (de los cuales 6 proporcionan salida PWM)
- PWM Digital: Pines I / O 6
- Pines de entrada analógica: 6
- Corriente DC por pin de E / S: 20 mA
- Corriente DC para el pin 3.3V: 50 mA
- Memoria flash: 32 KB (ATmega328P), de los cuales 0,5 KB se usan por el bootloader
- SRAM: 2 KB (ATmega328P)
- EEPROM: 1 KB (ATmega328P)
- Velocidad del reloj: 16 megahercios
- LED_BUILTIN: 13
- longitud: 68,6 mm
- anchura: 53,4 mm
- peso: 25 g
