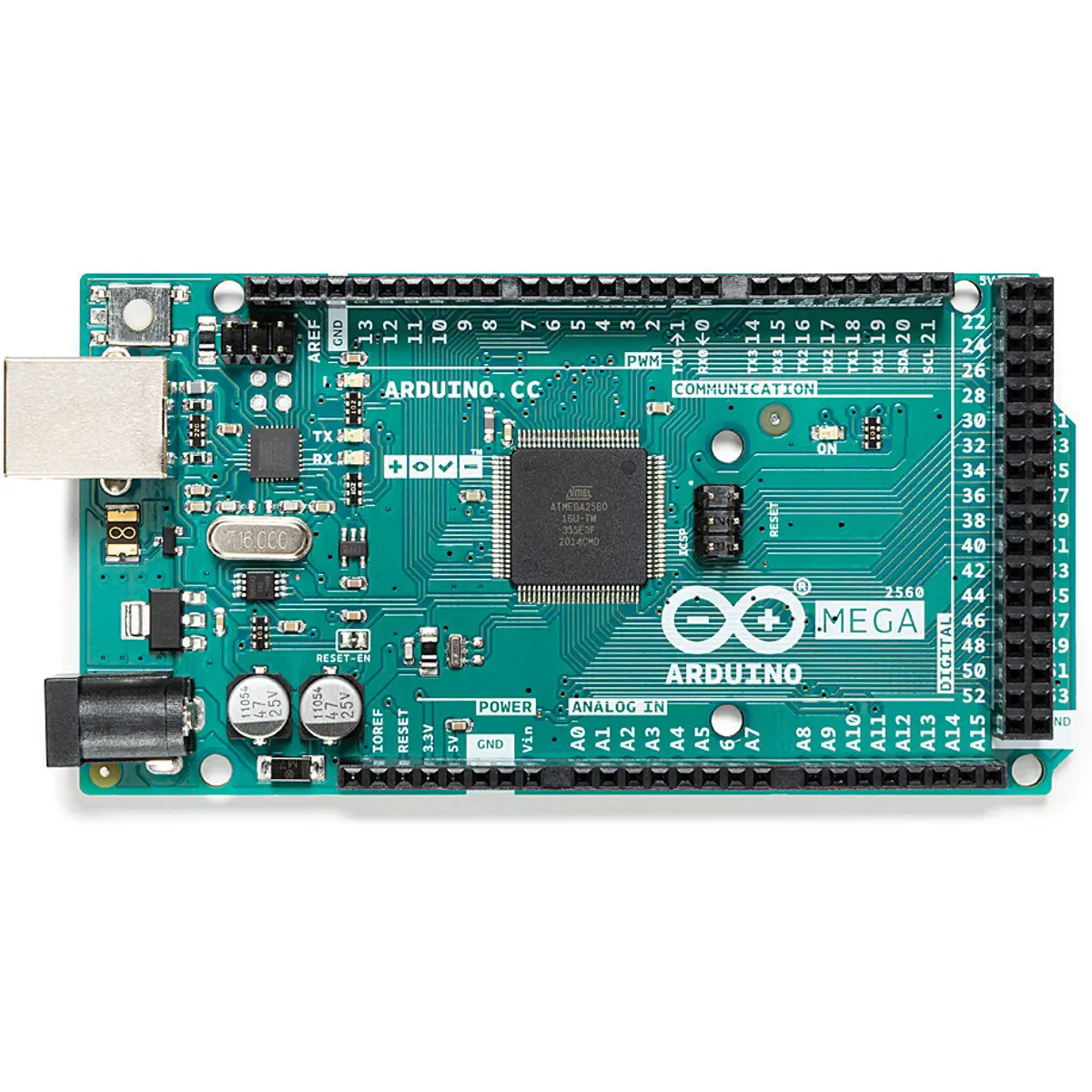

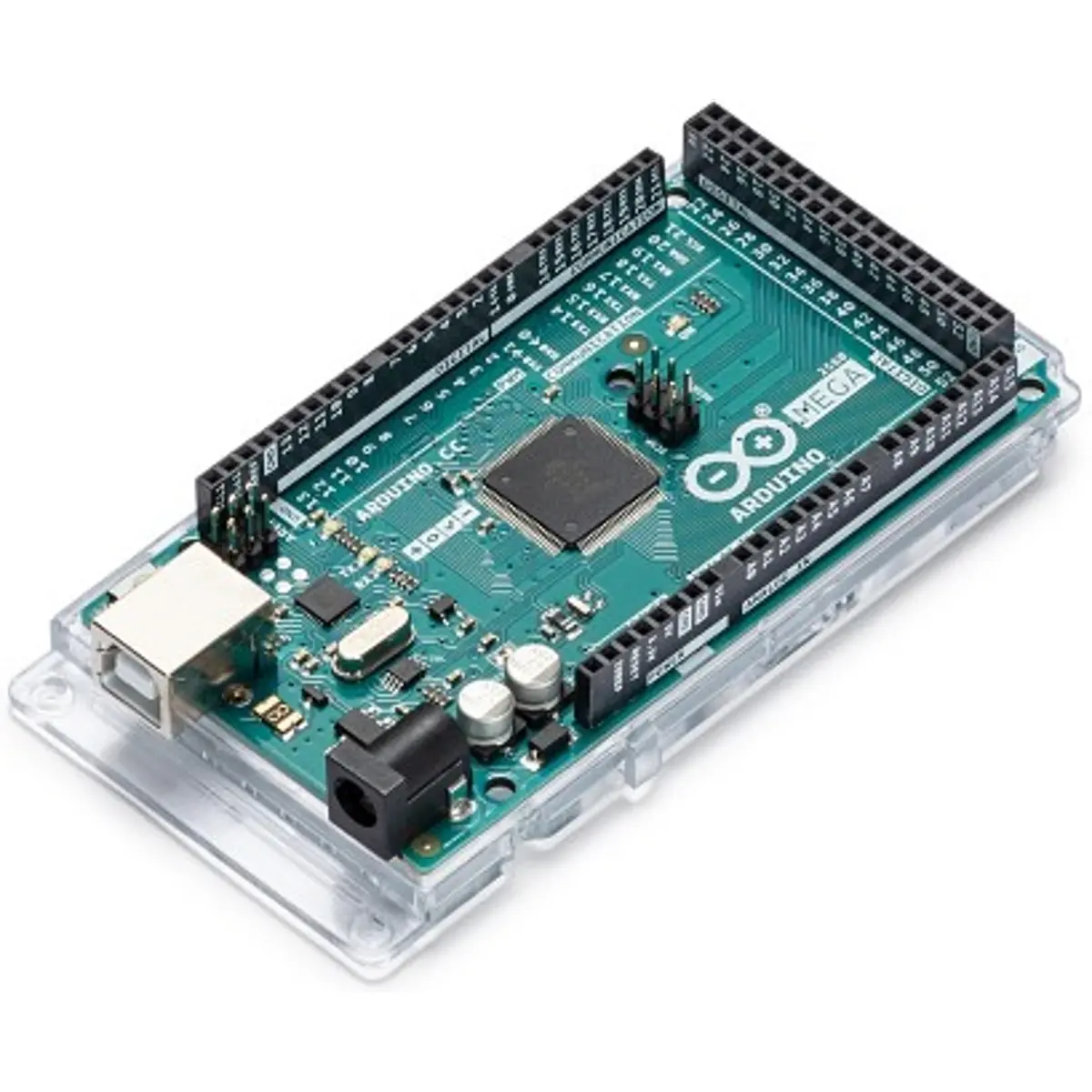

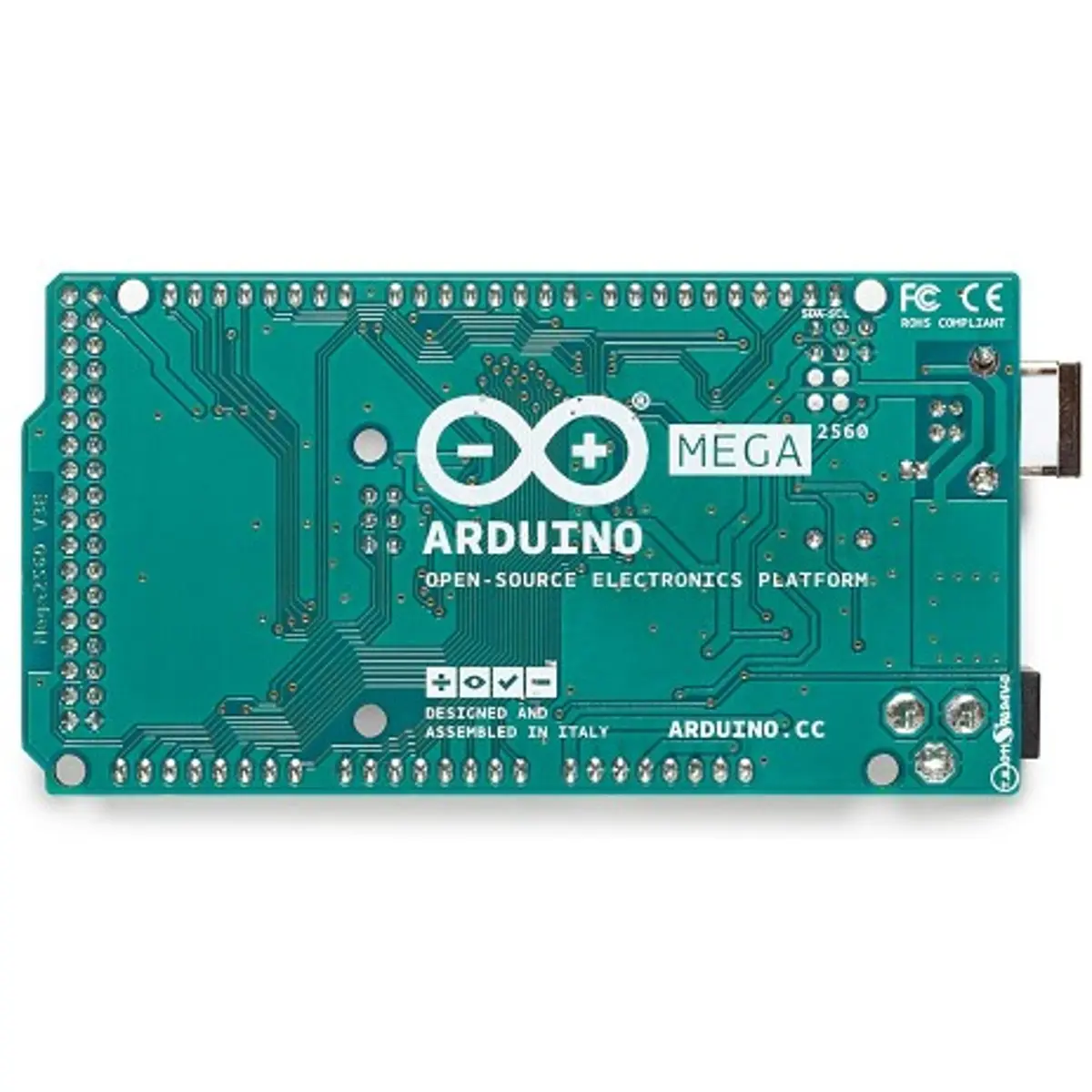

Arduino ™ Mega 2560 es una placa microcontrolador basada en el ATmega2560. Dispone de 54 pines de E/S digitales (14 de los cuales pueden utilizarse como salidas PWM), 16 entradas analógicas, 4 UARTs (interfaces de serie por hardware), un oscilador de cristal de 16 MHz, una interfaz USB, una conexión de alimentación y un conector ICSP y un botón de reset. Contiene todo lo que necesitas para acompañar al microcontrolador. Solo tienes que conectar la placa a un ordenador mediante USB o ejecutarla con un alimentador AC/DC o una batería para iniciarla.
El Arduino ™ Mega es compatible con la mayoría de los shields diseñados para Arduino ™ Due, Duemilanove o Diecimila.
Otros recursos de la versión R3 son:
• ATmega16U2 en lugar del conversor 8U2 USB para serie
• Un circuito RESET más potente
• Asignación de pines 1.0: se añadieron pines SDA y SCL para comunicación TWI cerca del pin AREF y dos pines nuevos más cerca del pin RESET: el pin IOREF, que permite que los shields se adapten a la tensión suministrada por la placa y un segundo pin no está conectado, pero queda reservado para uso futuro.
Datos técnicos:
- Microcontrolador: ATmega2560
- Tensión de funcionamiento: 5 V
- Tensión de entrada (recomendada): 7 - 12 V
- Tensión de entrada (máxima): 6 - 20 V
- Pines de E/S digitales: 54 (de los cuales 15 pueden utilizarse para salida PWM)
- Pines de entrada analógicos: 16
- Corriente continua en cada pin de E/S: 20 mA
- Corriente continua en el pin de 3,3 V: 50 mA
- Memoria Flash: 256 KB, 8 KB de los utilizados por el cargador de arranque
- SRAM: 8 KB
- EEPROM: 4 KB
- Velocidad del reloj: 16 megahercios
