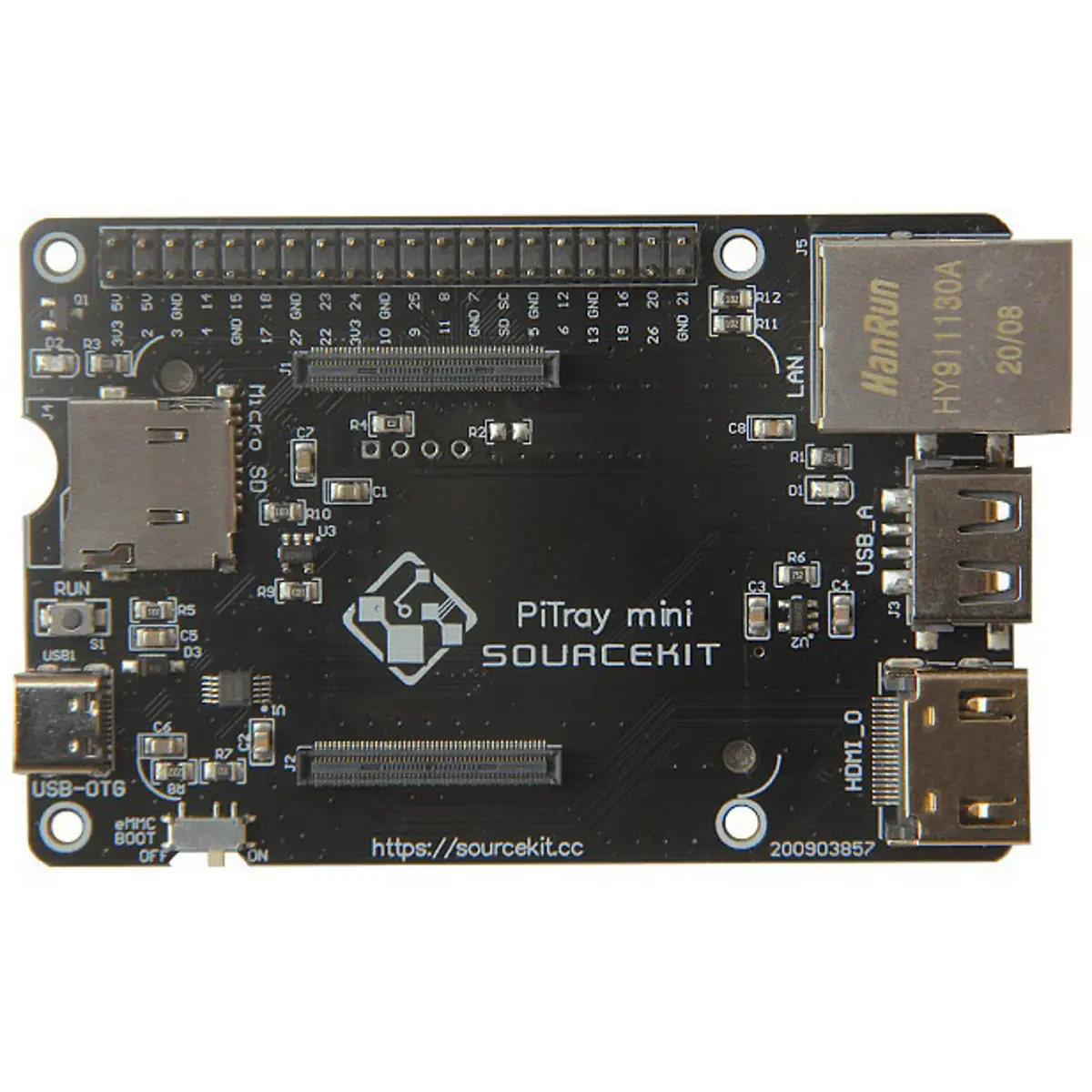

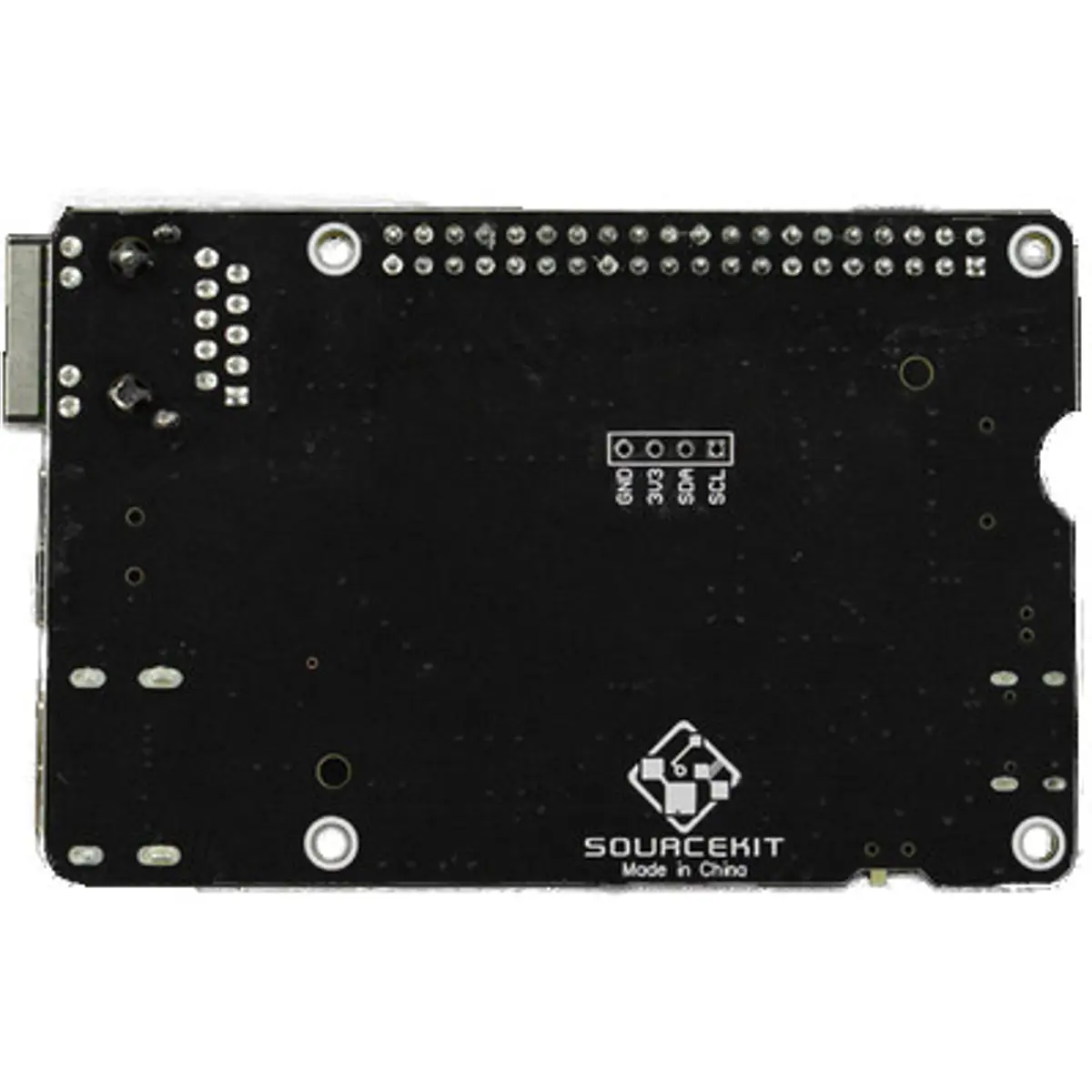

Sourcekit® PiTray mini é uma placa de expansão para o Raspberry Pi Compute Module 4 (vendido separadamente). Ele fornece uma solução simples e económica para projetos com módulos CM4.
Uma vez que utiliza o mesmo formato e orifícios de montagem do Raspberry Pi Modelo B, ele pode ser instalado numa caixa para Raspberry Pi B e também possui os mesmos pinos IO pelo que poderá utilizar muitos Pi HATs com um CM4.
Para as variantes do CM4 com eMMC, há um pequeno interruptor de inicialização do eMMC integrado que torna muito mais fácil fazer o flash da imagem do sistema operativo para o eMMC, sem necessidade de perder tempo para descobrir quais pinos devem ser conectados para fazer isso. Ele também inclui um socket para cartão micro SD para suportar os CM4 Lite (que não possuem eMMC - requer um cartão micro SD).
Devido ao seu tamanho reduzido, o PiTray mini não inclui DSI, CSI, conector de áudio, hub dual micro HDMI nem USB3.0. Em vez disso, ele fornece apenas um conector USB 2.0, HDMI de tamanho normal e HAT que vem originalmente do chip. Portanto, ainda tem funcionalidades suficientemente boas para os fabricantes de HTPCs, para os fãs do RetroPie e a maioria dos utilizadores regulares do Raspberry Pi, oferecendo uma experiência semelhante ao Raspberry Pi Model B.
PRINCIPAIS CARACTERÍSTICAS:
- Compatível com todas as variantes do CM4, não importa se ele usa eMMC integrado ou cartão micro SD;
- Capaz de fazer flash da imagem do sistema operacional para eMMC em CM4 com abordagens regulares da mesma forma que as placas oficiais de expansão IO para Compute Modules, sem ferramentas extras necessárias;
- Mesmas dimensões e orifícios de montagem em comparação com o Raspberry Pi Model B, como 3B / 3B+ / 4B.
ESPECIFICAÇÕES:
- 1 socket para CM4
- 1 conjunto de conectores Raspberry Pi HAT padrão
- 1 conector HDMI 2.0 padrão
- 1 ficha Gigabit Ethernet RJ45
- 1 conector USB 2.0 nativo
- 1 socket de cartão SD para variantes CM4 sem eMMC
- 1 conector USB tipo C para alimentar e também programar variantes eMMC do CM4
- 1 botão de modo de inicialização para modo de programação e modo normal
- 1 botão RUN para fácil reinicialização
- 1 LED vermelho de energia
- 1 LED verde de atividade
- 2 furos de montagem para CM4
- 4 marcas de canto CM4 para orientação de posição CM4
- Alimentação: 5V
- Dimensões: 85 mm x 56 mm
