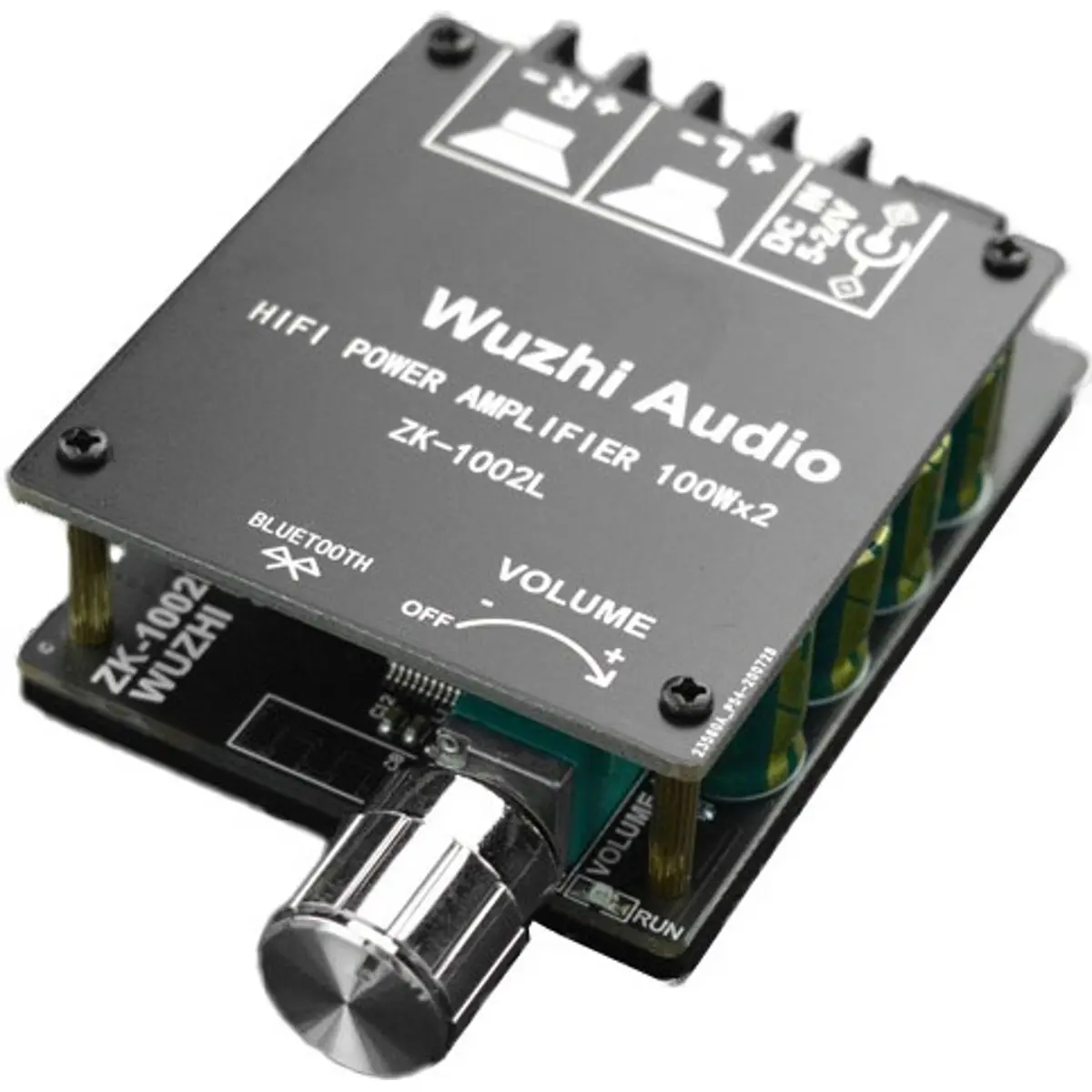

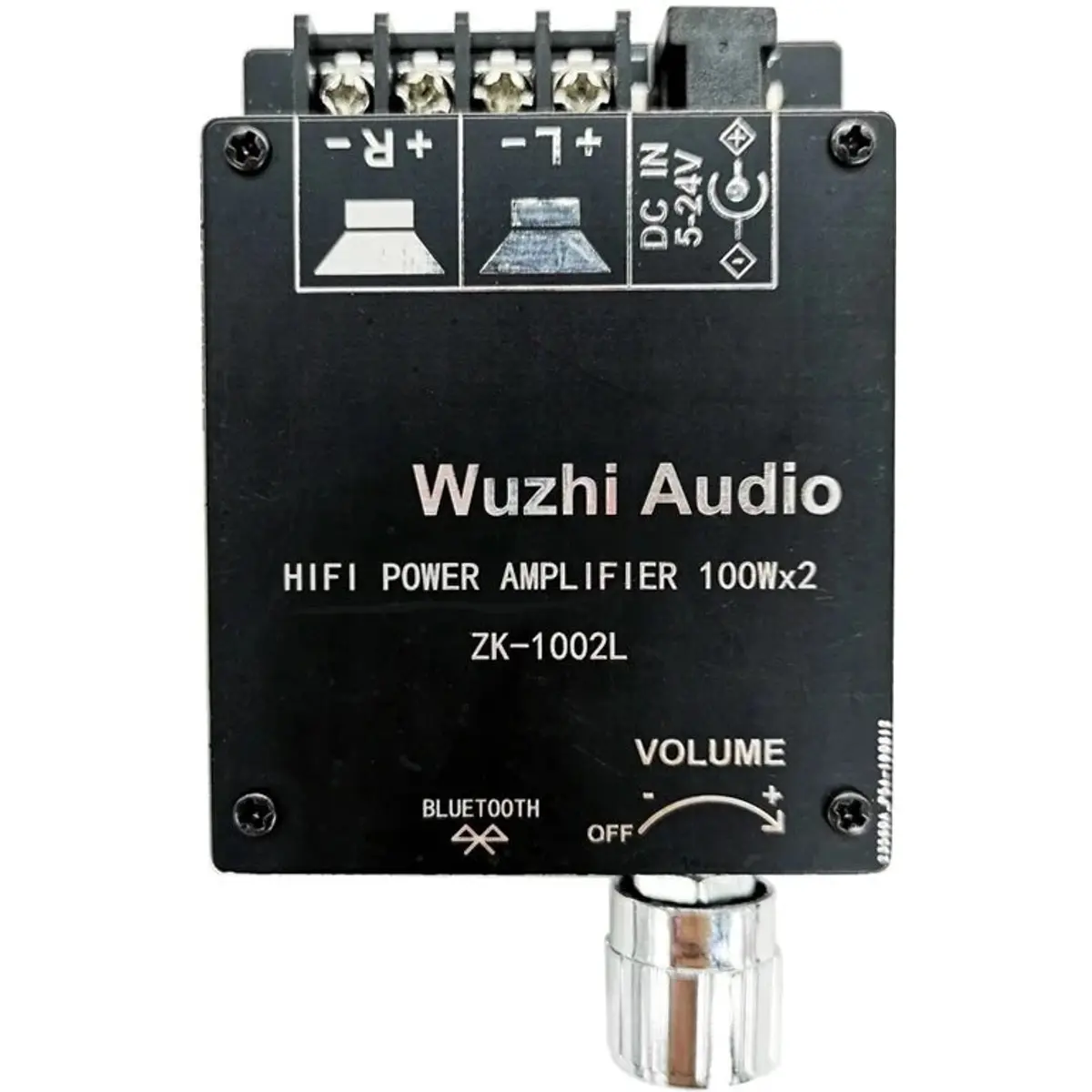

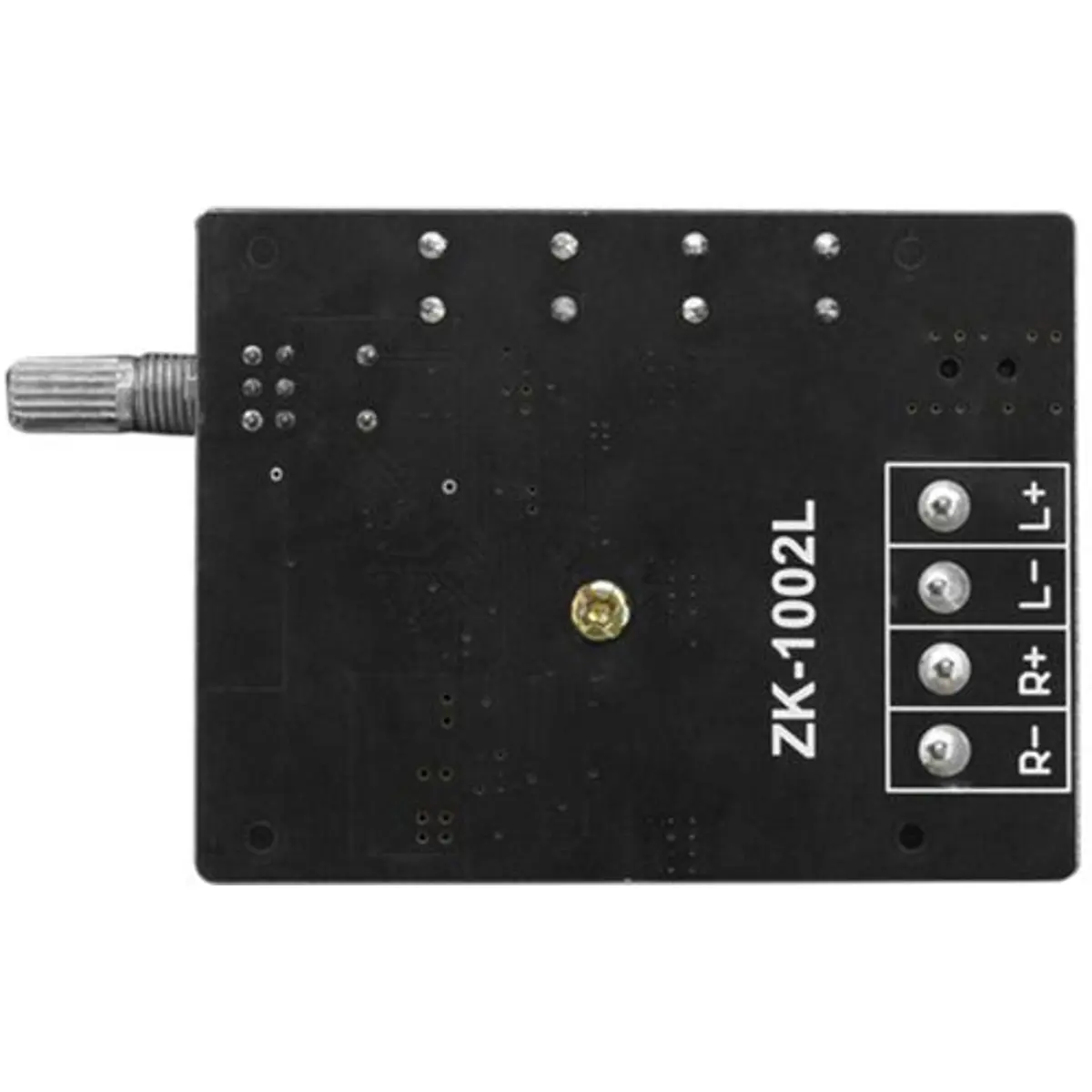

High Power Bluetooth Power Amplifier Board - ZK-1002L
Construa os altifalantes dos seus sonhos com esta placa amplificadora de áudio stereo Bluetooth com 100W de potência de saída (por canal).
Possui um botão de controle de volume, entrada Bluetooth 5.0, saída stereo e pode ser alimentada com 5 a 24V DC. É compatível com altifalantes passivos de 4 a 8Ω com potências de 50 a 300W.
Você pode emparelhá-la com telemóveis, tablets, Raspberry Pi ou qualquer outro dispositivo que seja capaz de enviar áudio por Bluetooth.

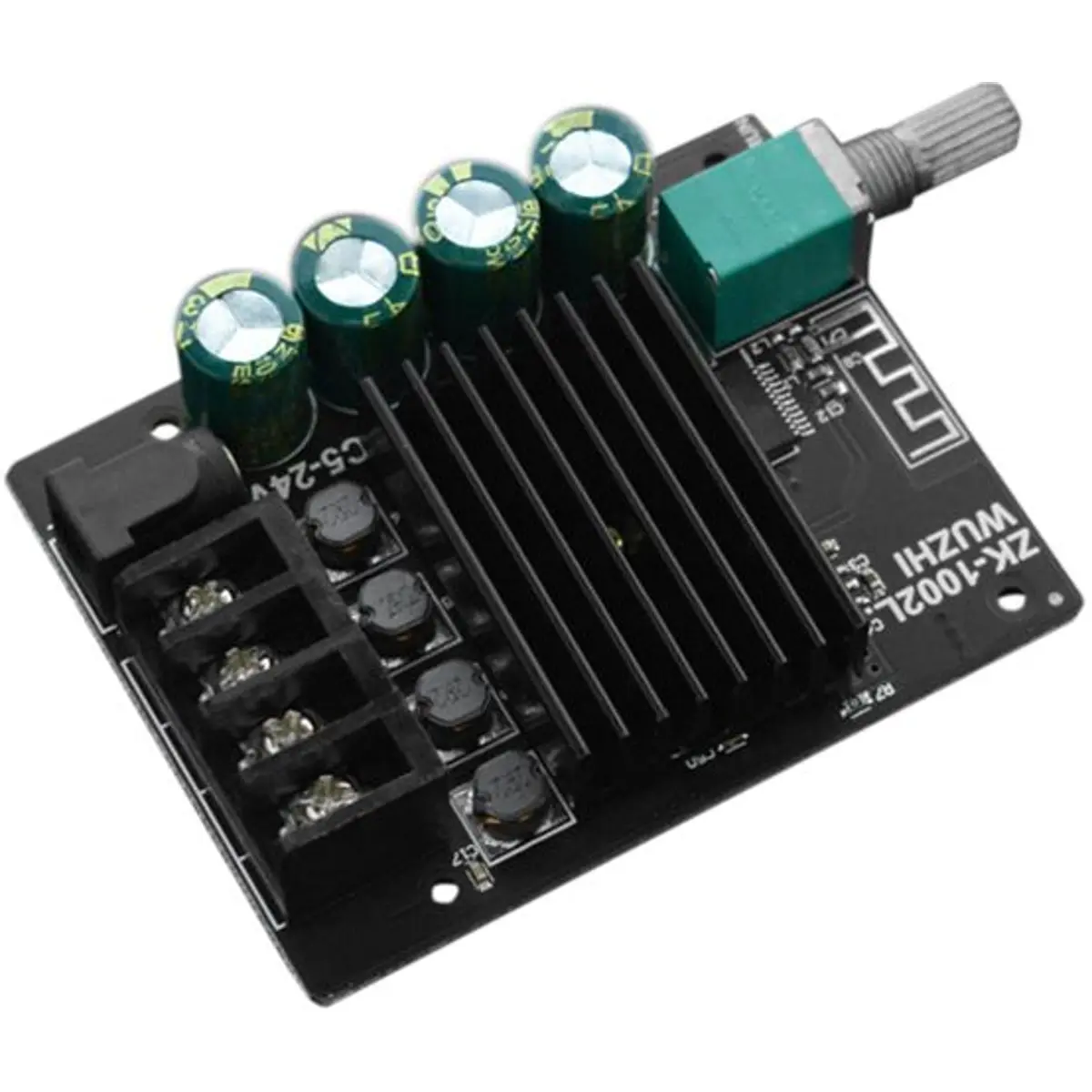

Esta placa tem quatro condensadores de 470uf de qualidade que oferecem uma saída estável e o excelente módulo de energia com um dissipador de calor de grandes dimensões, permite que ela trabalhe de forma estável por um longo período tempo em alta potência. Além disso, a placa inclui painéis de proteção inferior / superior e possui proteção automática contra sobrequecimento e contra curto-circuito.
INSTRUÇÕES DE UTILIZAÇÃO:
Ligue a placa a uns altifalantes, ligue a alimentação e rode o botão do Power/Volume. O LED indicador deverá ligar e, ao pesquisar por dispositivos Bluetooth no seu telemóvel ou Raspberry Pi, deverá surgir o dispositivo "BT-WUZHI". Se o emparelhamento for efetuado com sucesso, é emitido um tom de aviso e, após isso, já poderá começar a ouvir música. O Bluetooth será reconectado automaticamente quando o módulo for ligado na próxima vez.
OBSERVAÇÃO:
A placa produzirá energia adequada somente quando a entrada de áudio e a tensão / corrente da fonte de alimentação forem suficientes. Quanto mais alta for a tensão da fonte de alimentação, maior será a potência de saída. Além disso, a impedância dos altifalantes também altera a saída de potência da placa do amplificador. É de notar que, quanto maior for a impedância do altifalante em ohms, menor será a potência de saída.
ESPECIFICAÇÕES:
• Tensão de alimentação: 5-24V
• Potência de saída: 2 x 100W
• Alto-falantes compatíveis: 50W-300W, 4Ω-8Ω
• Canais de som: canal esquerdo / direito (áudio stereo)
• Versão Bluetooth: 5.0
• Distância de transmissão do Bluetooth: 15m (sem qualquer obstáculo)
• Proteções: proteção automática contra sobreaquecimento e contra curto-circuito
• Tensão da fonte de alimentação recomendada: 5-24V acima de 2A
- 12V: altifalante de 8Ω / 24W (canal esquerdo) + 24W (canal direito), altifalante 4Ω / 40W + 40W
- 15V: 8Ω / 32W + 32W ， 4Ω /> 60W + 60W
- 19V: 8Ω / 64W + 64W ， 4Ω / > 80W + 80W
- 24V: 8Ω / 72W + 72W ， 4Ω /> 100W + 100W

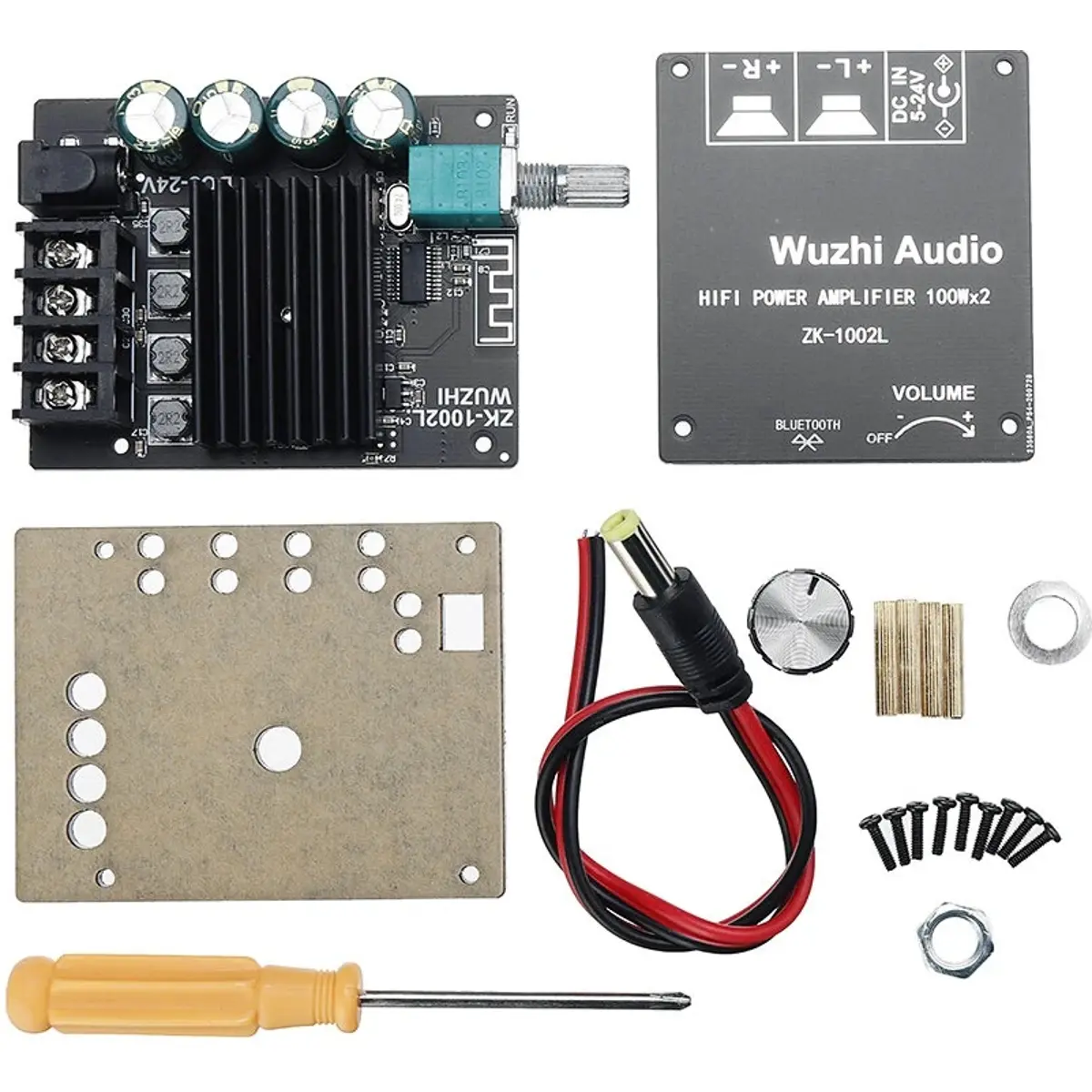

LISTA DE PEÇAS:
- 1x Placa amplificadora de áudio Bluetooth

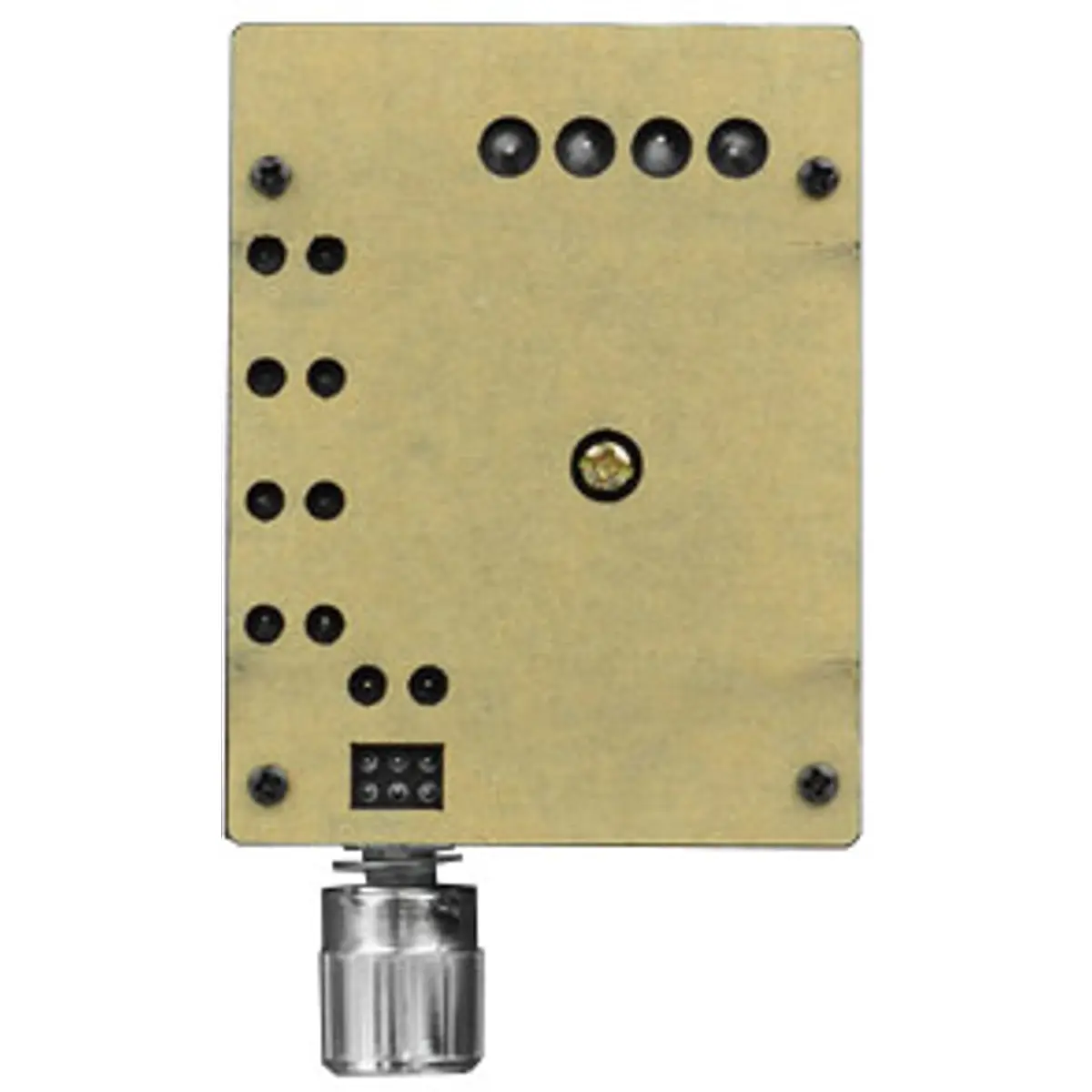

- 2x Placas de proteção em acrílico
- 1x Chave de fendas
- 1x Fio de alimentação de 20cm com ficha DC 5.5x2.1mm
- 1x Botão para o potenciómetro
- Acessórios de montagem
