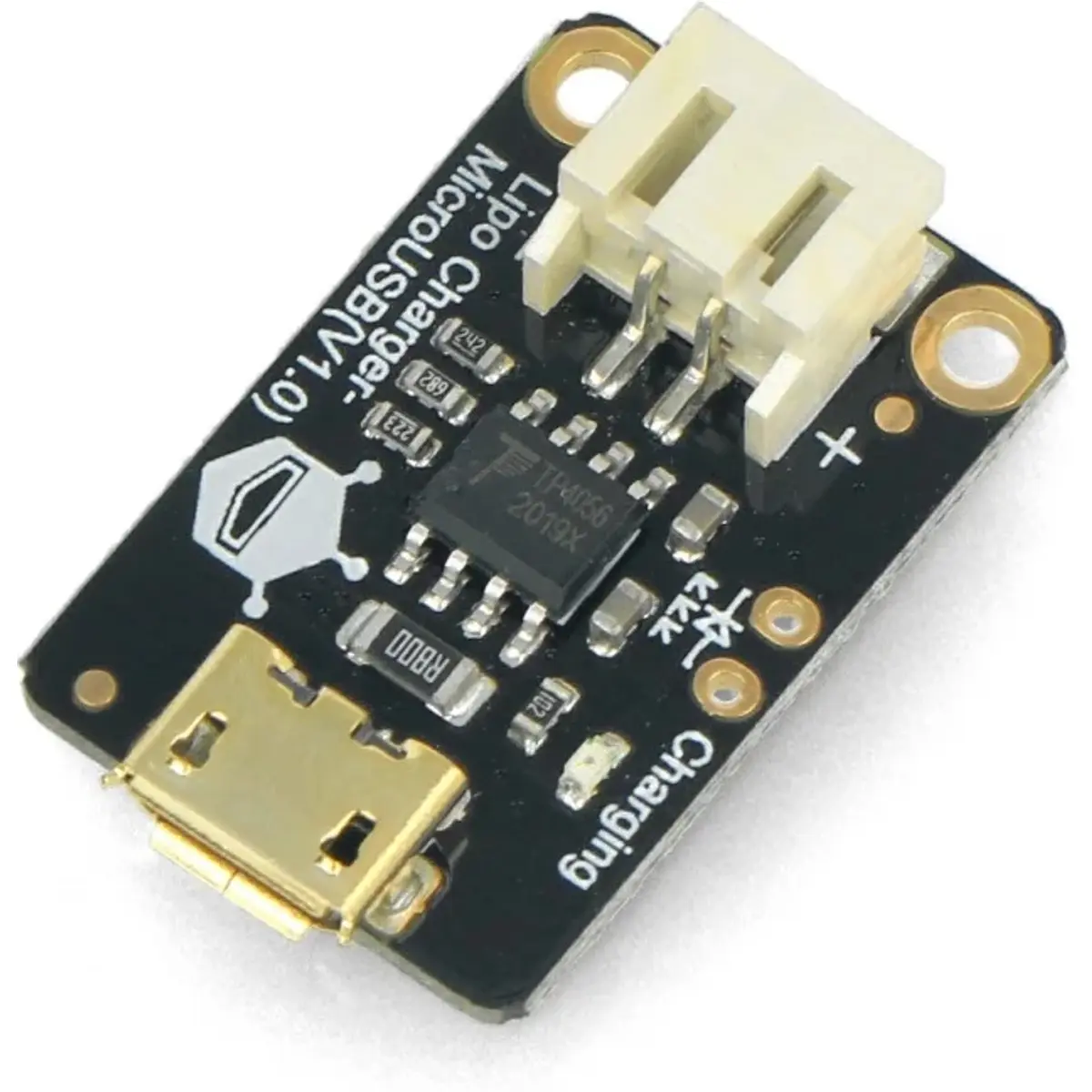

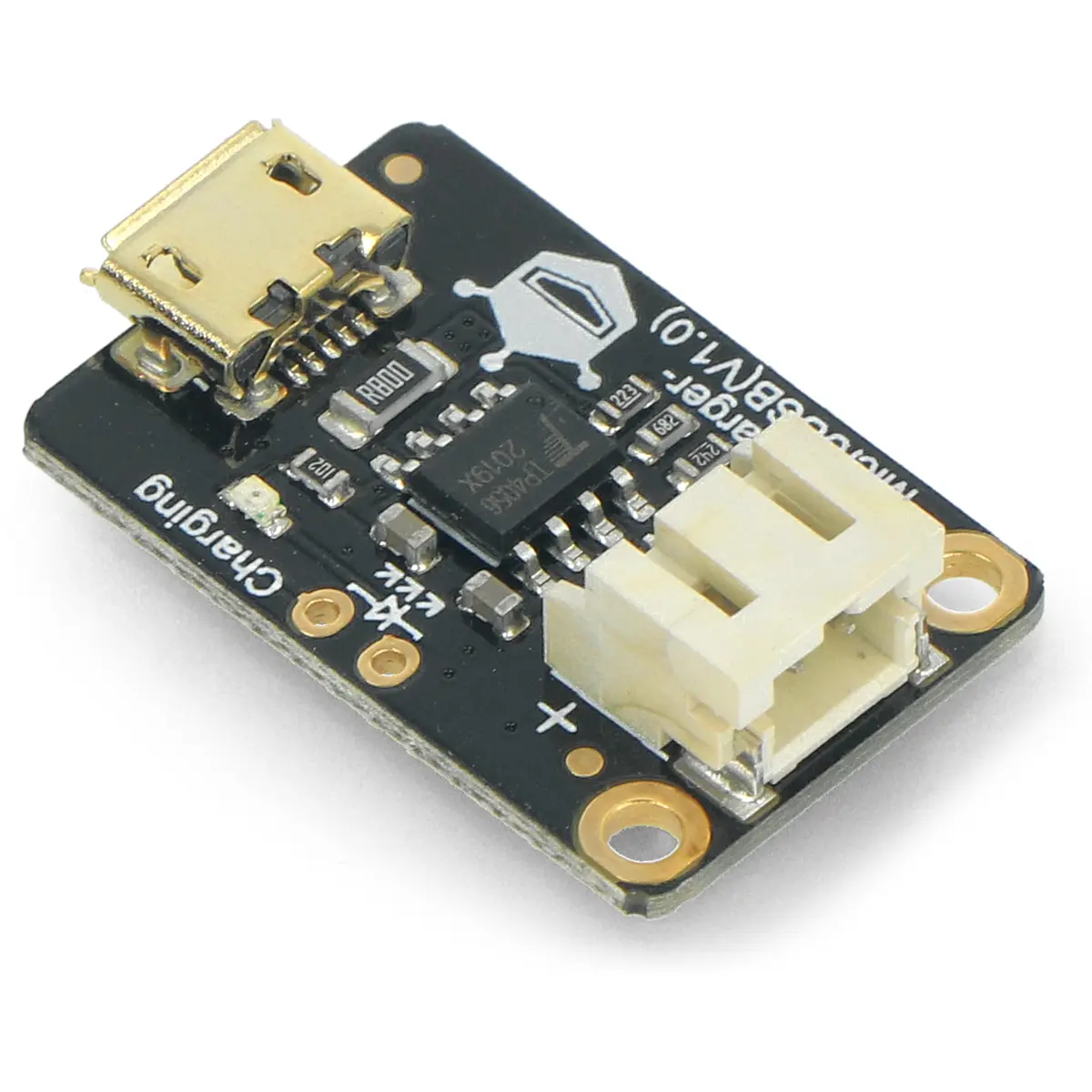

Este é um carregador de baterias de lítio 3,7V de célula única (tipo Li-Po) alimentado por uma ligação Micro-USB e com um tamanho compacto que facilita a integração nos seus projetos.
O carregador utiliza o IC de carregamento de baterias de lítio TP4056X, que garante um carregamento rápido e seguro. O feedback térmico dentro do TP4056X pode ajustar automaticamente a corrente de carga para limitar a temperatura do chip sob operação de alta potência ou condições de alta temperatura ambiente.

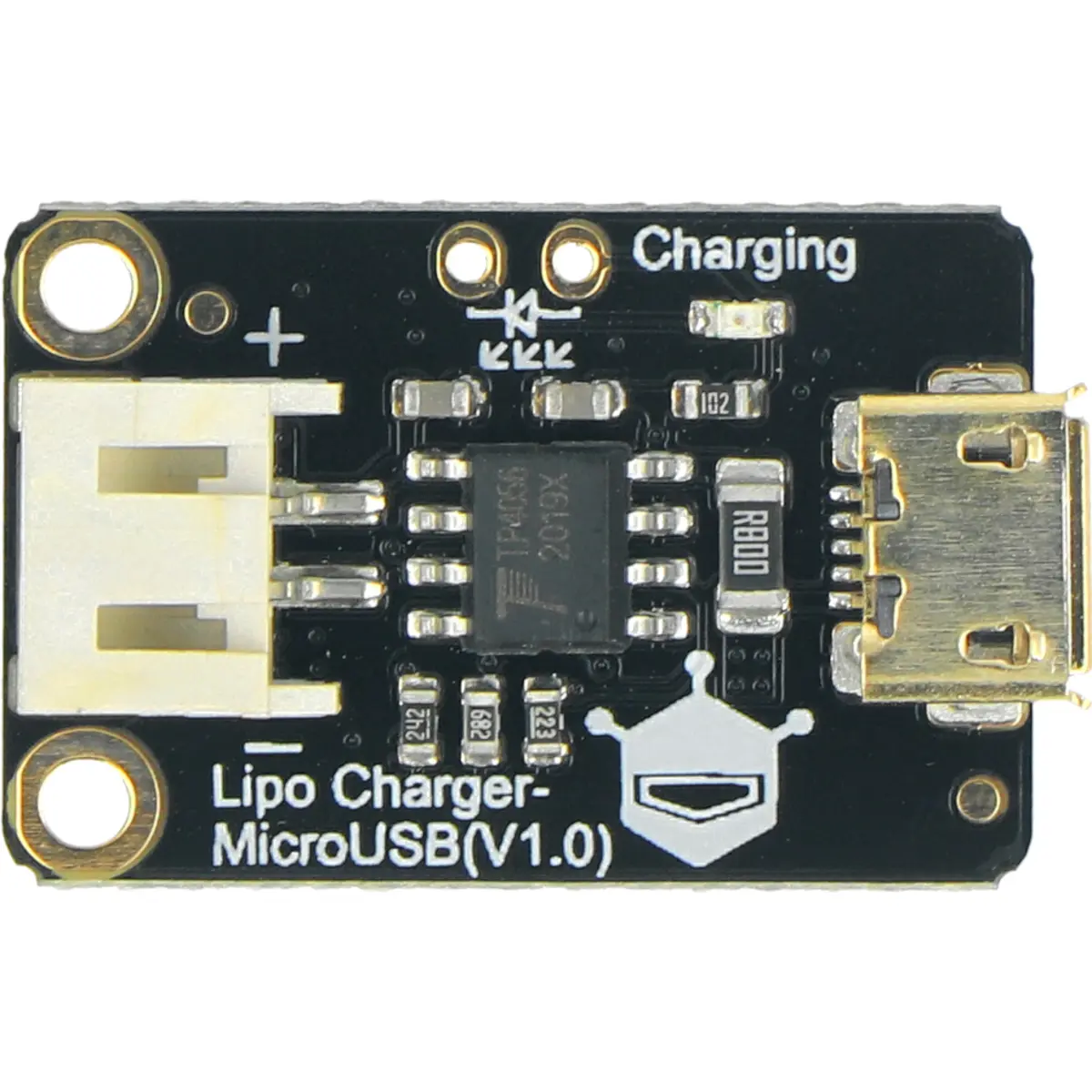

Após ligar este carregador a uma fonte de alimentação por meio de um cabo Micro-USB, o LED no carregador piscará quando nenhuma bateria estiver ligada; se tiver uma bateria ligada, ele permanece ligado durante o carregamento e apaga-se quando a bateria estiver totalmente carregada. Portanto, este LED não consumirá nada da sua bateria. Além disso, também permite ligar um indicador externo, para verificar facilmente o estado de carregamento quando este módulo está integrado nos seus projetos.
O carregamento é feito em 3 etapas: carga lenta, carga de corrente constante e carga de tensão constante, que garantem a segurança e economizam o tempo de carga.

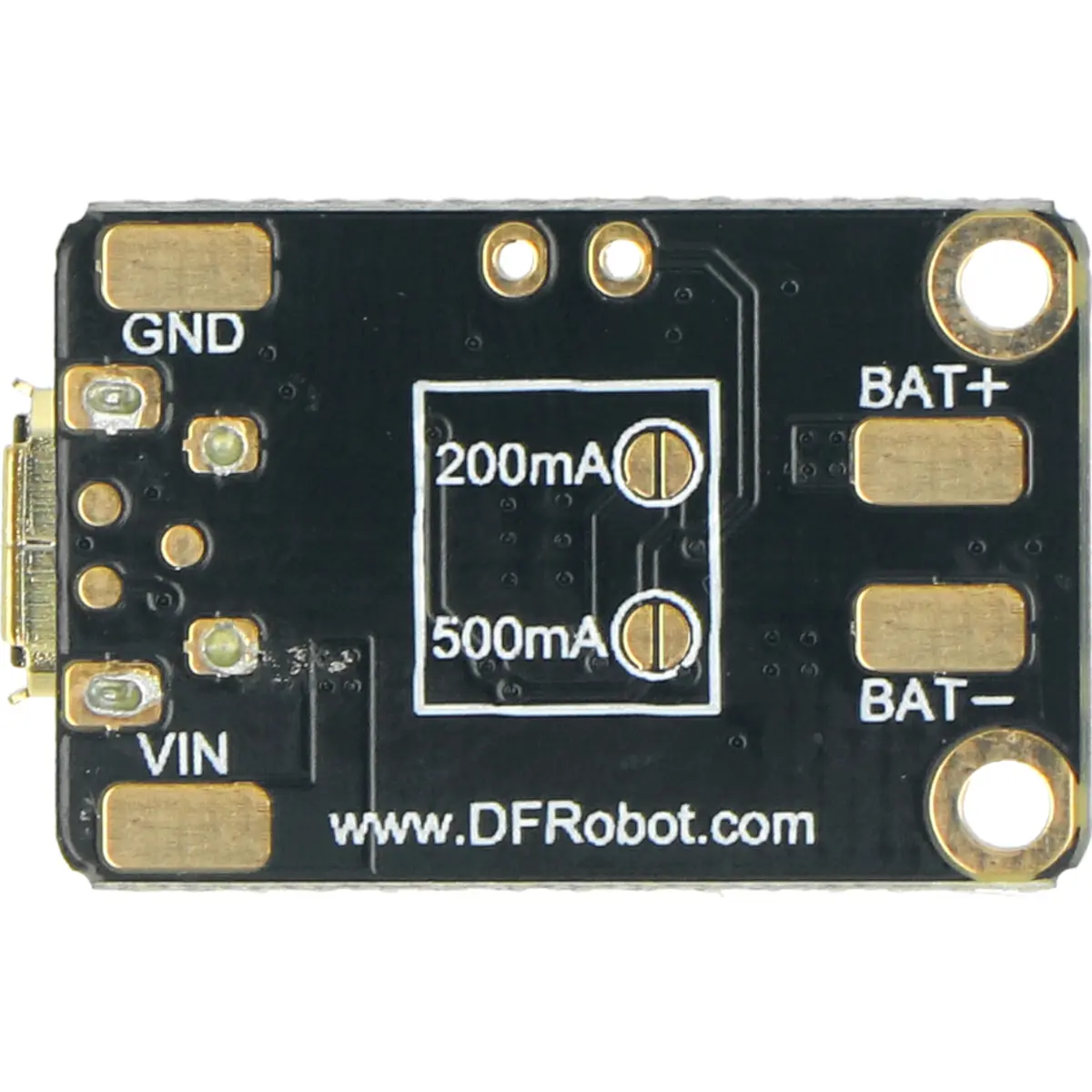

Com um pequeno pingo de solda na parte posterior do carregador, poderá escolher uma corrente de carregamento superior ao valor predefinido (50mA). A corrente de carregamento deve ser escolhida em função da capacidade da bateria:
• 50mA - para baterias de 100 a 400mAh
• 200mA - para baterias de 400 a 1000mAh
• 500mA - para baterias de 1000mAh ou superior
IMPORTANTE: não escolha uma corrente de carregamento acima do indicado para carregar baterias de baixa capacidade, porque isso poderá causar a explosão da bateria.
CARACTERÍSTICAS
- Vários níveis de corrente de carregamento （50/200/500mA）
- Tamanho reduzido
- Ligação para um LED indicador externo
- Carregamento seguro e rápido
ESPECIFICAÇÕES:
- Tensão de entrada: 5V
- Corrente de carga: 50mA, 200mA ou 500mA
- Tensão de carga limitada: 4,2 V ± 1%
- Temperatura de trabalho: -40°C a 85°C
- Dimensão: 16.5 x 28 mm
Link para o guia do utilizador (WikiDoc)
