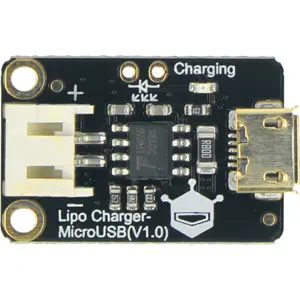

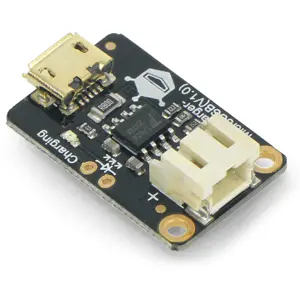

Este es un cargador de baterías de litio de 3,7V de una sola celda (tipo Li-Po) alimentado mediante una conexión Micro-USB y con un tamaño compacto que facilita la integración en sus proyectos.
El cargador utiliza el IC de carga de baterías de litio TP4056X, que garantiza una carga rápida y segura. El feedback térmico dentro del TP4056X puede ajustar automáticamente la corriente de carga para limitar la temperatura del chip durante el funcionamiento de alta potencia o en condiciones de alta temperatura ambiente.
Después de conectar este cargador a una fuente de alimentación mediante un cable Micro-USB, el LED del cargador parpadeará cuando no haya ninguna batería conectada; si hay una batería conectada, permanece encendido durante la carga y se apaga cuando la batería está completamente cargada. Por lo tanto, este LED no consumirá nada de su batería. Además, también permite conectar un indicador externo, para comprobar fácilmente el estado de carga cuando este módulo está integrado en sus proyectos.
La carga se realiza en 3 etapas: carga lenta, carga de corriente constante y carga de tensión constante, que garantizan la seguridad y ahorran tiempo de carga.

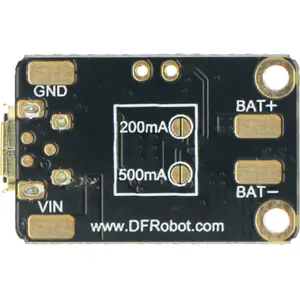

Con un pequeño punto de soldadura en la parte posterior del cargador, podrá elegir una corriente de carga superior al valor predefinido (50mA). La corriente de carga debe elegirse en función de la capacidad de la batería:
• 50mA - para baterías de 100 a 400mAh
• 200mA - para baterías de 400 a 1000mAh
• 500mA - para baterías de 1000mAh o superiores
IMPORTANTE: no elija una corriente de carga por encima de la indicada para cargar baterías de baja capacidad, porque esto podría causar la explosión de la batería.
CARACTERÍSTICAS
- Varios niveles de corriente de carga （50/200/500mA）
- Tamaño reducido
- Conexión para un LED indicador externo
- Carga segura y rápida
ESPECIFICACIONES:
- Tensión de entrada: 5V
- Corriente de carga: 50mA, 200mA o 500mA
- Tensión de carga limitada: 4,2 V ± 1%
- Temperatura de funcionamiento: -40°C a 85°C
- Dimensión: 16.5 x 28 mm
