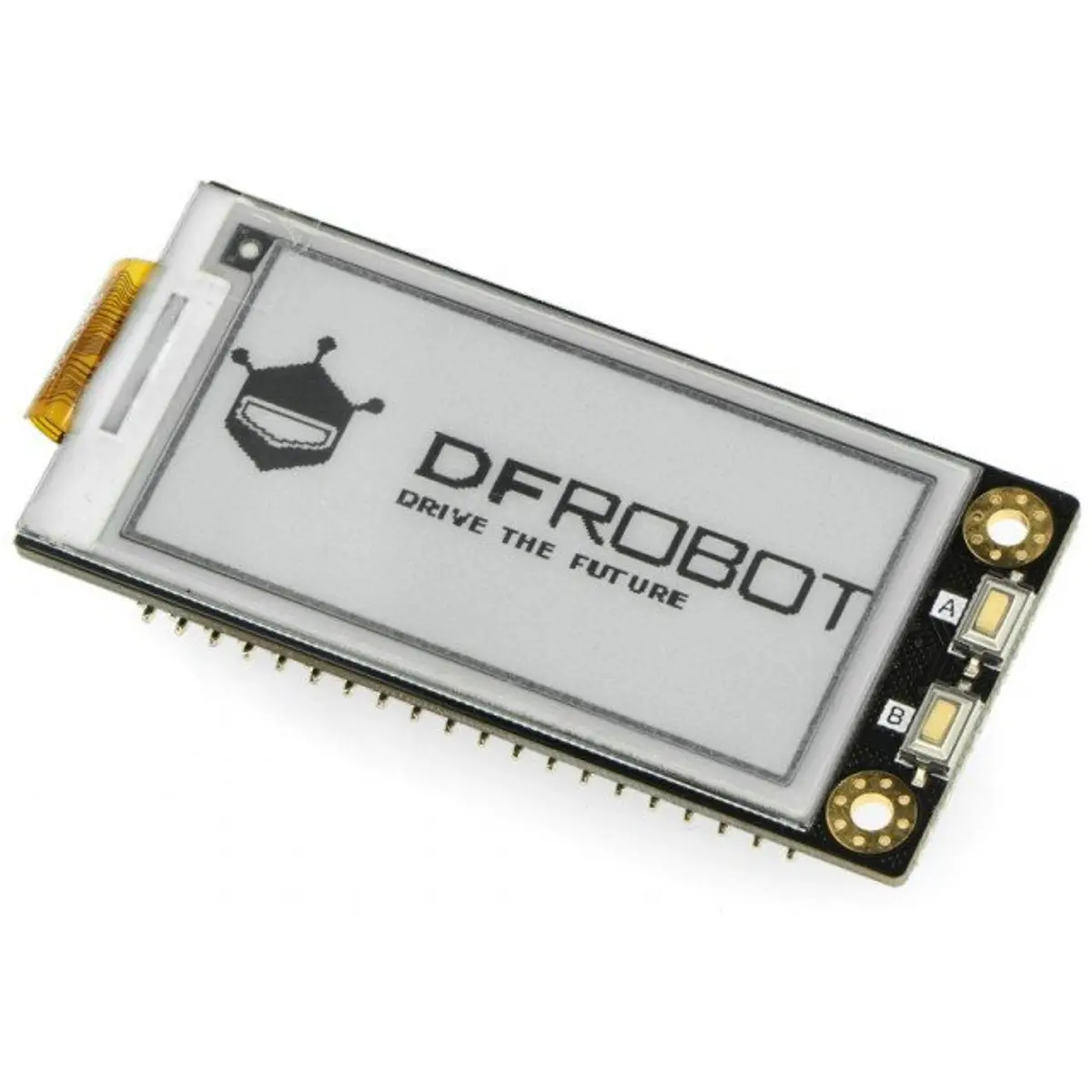

Este módulo de tinta eletrónica (e-Ink) para Raspberry Pi, tem um display de 2,13 polegadas com uma resolução de 250x122px e utiliza a interface SPI para comunicar com o Raspberry Pi.

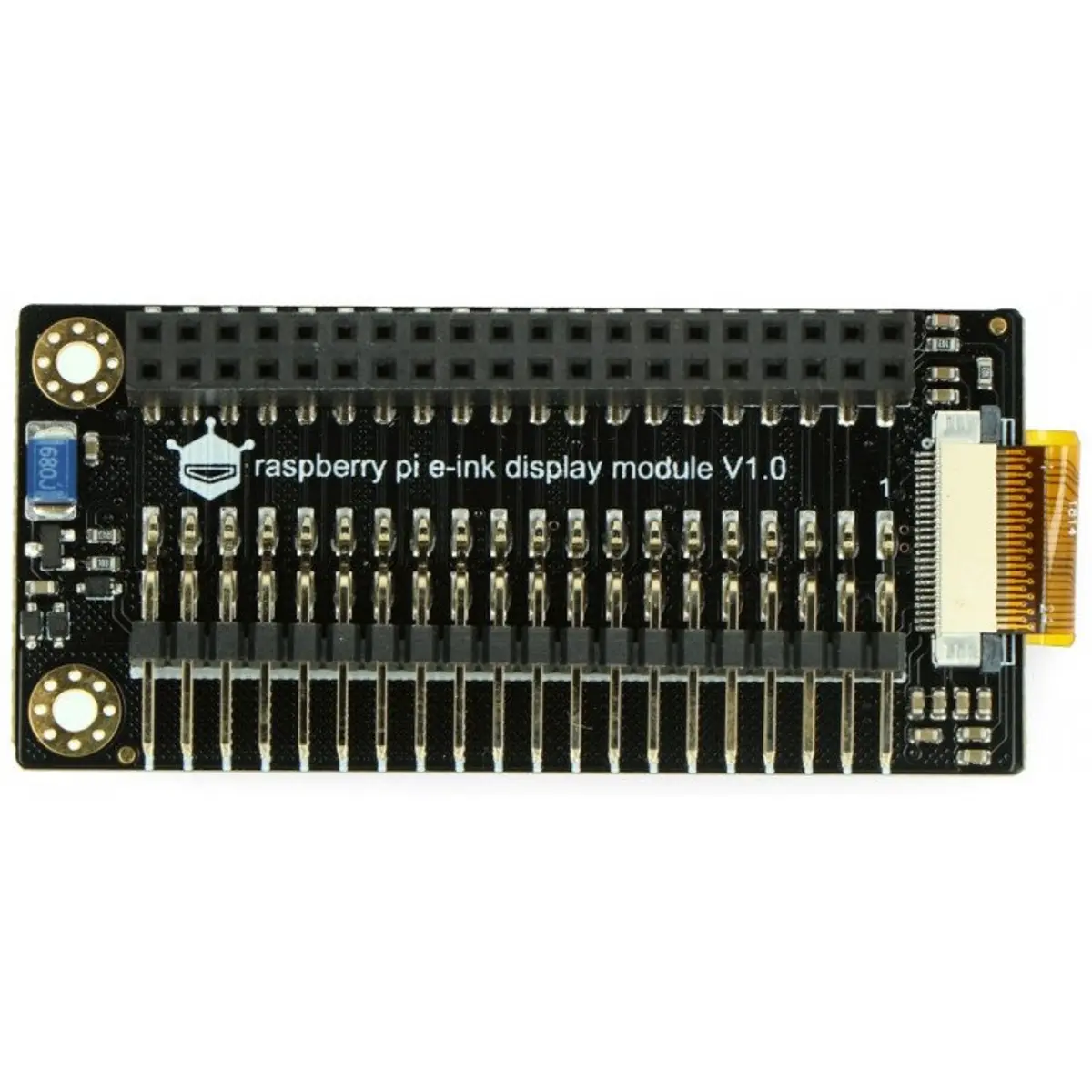

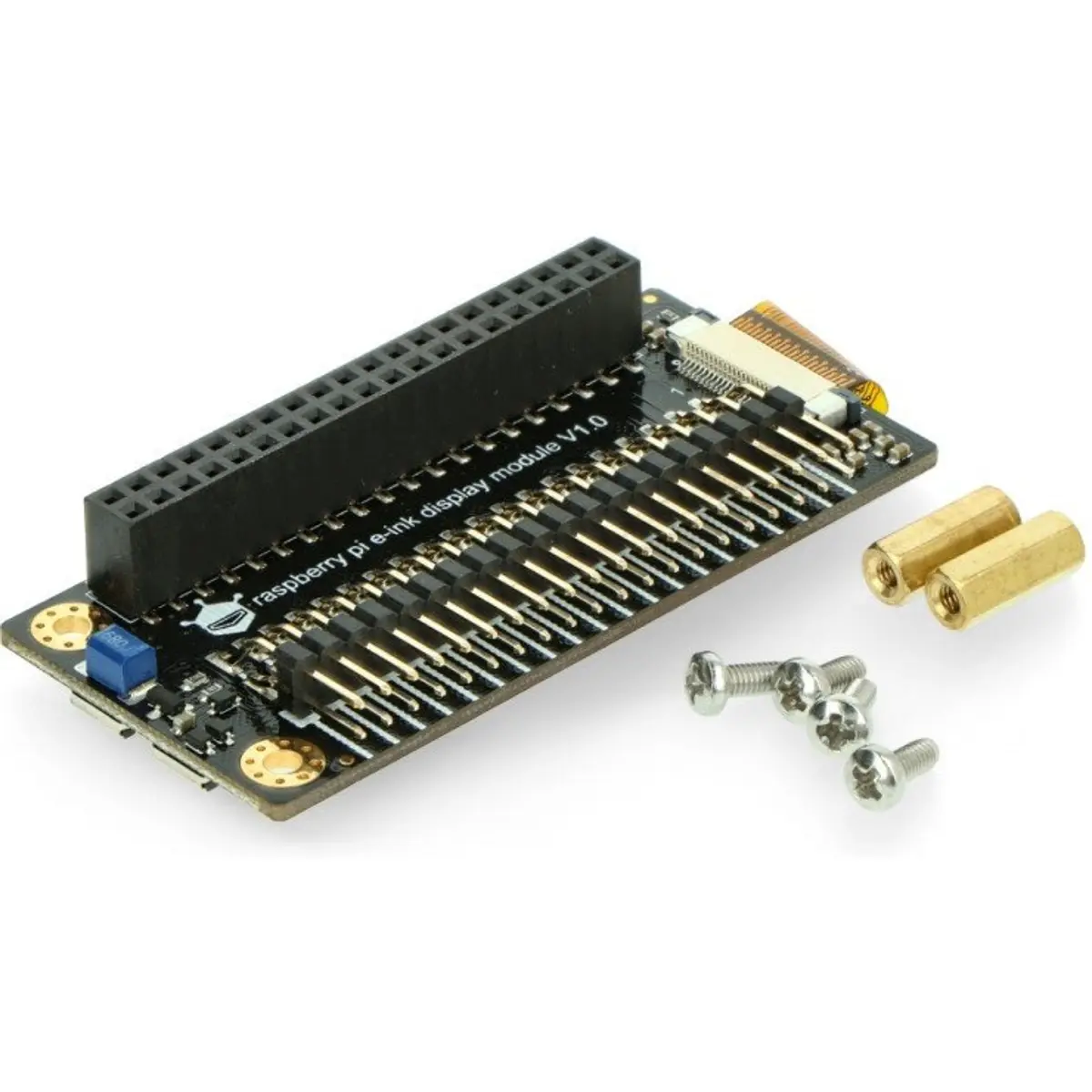

Ele liga diretamente ao GPIO do Raspberry Pi mas permite utilizar esses pinos para outras funcionalidades (em simultâneo) porque ele disponibiliza uma ligação para esses pinos na parte inferior. O GPIO28 e o GPIO29 são utilizados pelos dois pequenos botões de pressão incluídos no módulo.
Este display e-ink apresenta tamanho pequeno com formato compacto, é do tipo plug and play e possui um baixo consumo de energia.
Ele fornece uma exibição nítida mesmo sob a luz do sol e a última imagem permanece visível mesmo depois de desligar-mos a alimentação.
Uma vez que demora muito tempo para que o visor seja totalmente atualizado (até 3s), não é recomendada a utilização deste display em aplicações com uma frequente atualização da informação a ser visualizada.
ESPECIFICAÇÕES:
- Tensão de funcionamento: 3,3 V
- Resolução: 250 x 122 pixéis
- Tipo de interface: SPI
- Buttão A: ocupa GPIO29, P40 no Raspberry Pi
- Buttão B: ocupa GPIO28, P38 no Raspberry Pi
- Cor: preto, branco
- Modos de refrescamento: atualização total ou parcial
- Tempo de atualização completa: 3s
- Tempo de atualização parcial: 680ms
- Potência de atualização: 26,4 mW （típico.）
- Potência em espera: 0,017mW
- Ângulo de visualização: >170°
- Conector: 2,54mm; 2 x 20 pinos
- Dimensão: 66,5 x 31 mm
- Temperatura de armazenamento: -20°C .. +60°C
LISTA DE ITENS:

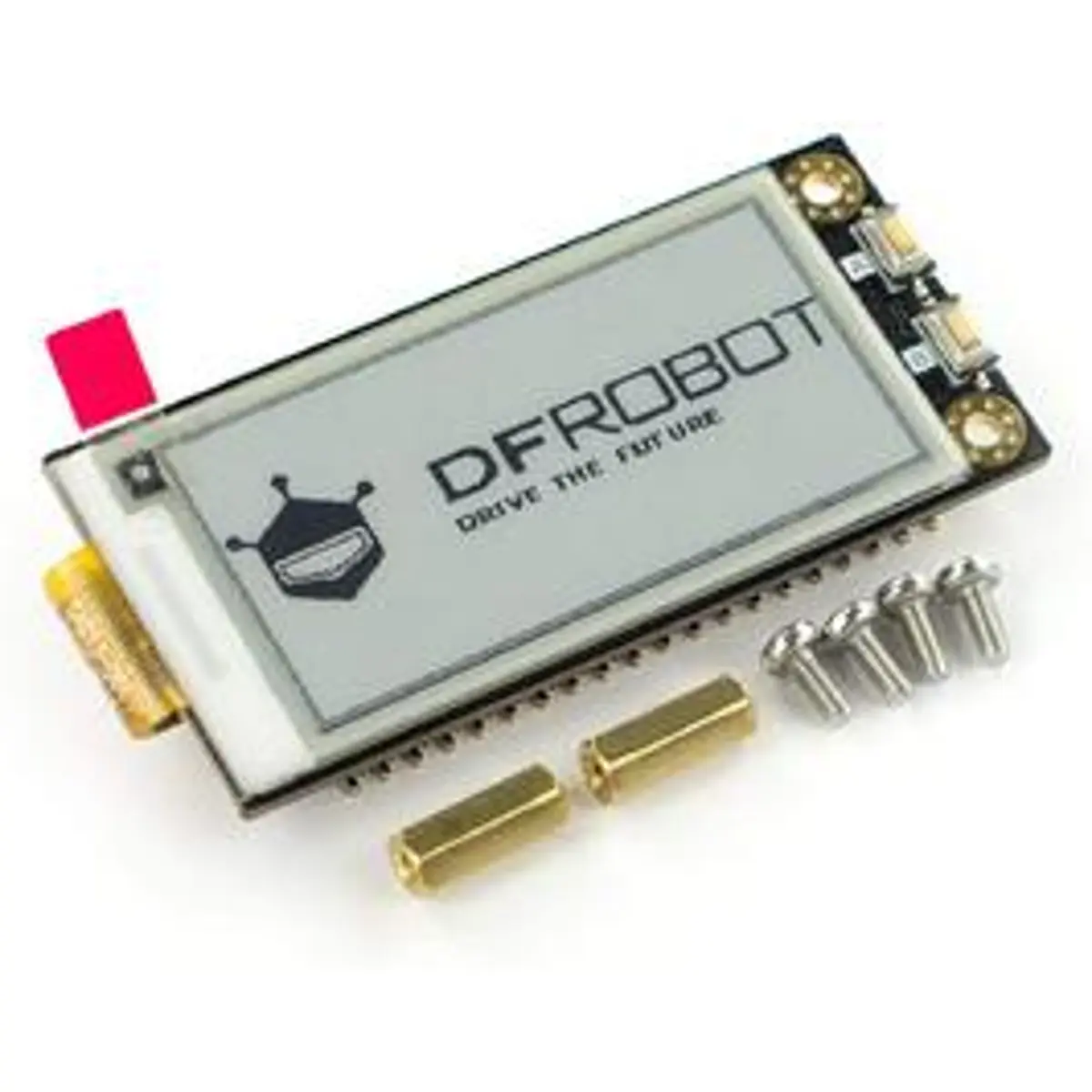

- Módulo de exibição de tinta eletrônica Raspberry Pi
- 2 Espaçadores de cobre fêmea/fêmea
- 4 Parafusos
COMPATIBILIDADES COMPROVADAS:
- Raspberry Pi 4
- Raspberry Pi 3B
- Raspberry Pi 3B+
- Raspberry Pi Zero W
- Raspberry Pi 2B+
Link para o guia do utilizador (WikiDoc)
