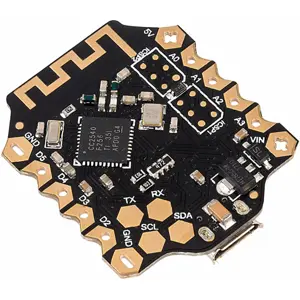

DFRobot Beetle BLE - La placa más pequeña basada en Arduino Uno con Bluetooth 4.0
El Beetle Ble (nombre anterior: Bluno Beetle) es una placa basada en Arduino Uno con Bluetooth 4.0 (BLE). Es probablemente la placa BLE más pequeña del mercado. Utiliza el Arduino IDE estándar para cargar programas sin necesidad de bibliotecas ni controladores adicionales.
Este Beetle BLE es otro hito en la línea Beetle; es totalmente compatible con Bluno a nivel de instrucciones y procedimientos. Admite los modos Bluetooth HID e ibeacon y es una placa súper pequeña, de bajo coste y compatible con Arduino con Bluetooth 4.0.
El Beetle BLE se puede utilizar en proyectos DIY, talleres, proyectos de regalos, E-Textiles vestibles y educativos, etc. El Beetle puede ser una gran solución para estudiantes y fabricantes que desean las funcionalidades de una placa Arduino con Bluetooth 4.0 a un precio bastante asequible.
Hay una aplicación llamada Play Bluno disponible para IOS y Android y ofrece acceso rápido a esta pequeña placa. No solo admite la programación USB, sino también el método de carga inalámbrica.
Con la interfaz de I/O dorada con forma de V, estas placas se pueden coser directamente en la ropa con cable conductor, lo que permite crear fácilmente proyectos tipo Wearable.
CARACTERÍSTICAS
- ATmega328 @ 16 MHz
- Bluetooth de baja energía (BT 4.0)
- Puerto micro-USB
- Tamaño súper compacto
- Compatible con Bluetooth HID e ibeacon
- Compatible con todas las series DFRobot Bluno
- Admite la programación inalámbrica
ESPECIFICACIÓN
- Chip Bluetooth: CC2540
- Sensibilidad: -93dBm
- Temperatura de funcionamiento: -10°C ... +85°C
- Alcance máximo: 50 m (campo abierto)
- Microcontrolador: ATmega328
- Frecuencia del reloj: 16 MHz
- Tensión de funcionamiento: 5V DC
- Tensión de entrada (Vin): <8V
- 4 pines digitales
- 4 pines analógicos
- 2 salidas PWM
- Interfaz UART
- Interfaz I2C
- Interfaz micro-USB
- 2 puertos de alimentación
- Tamaño: 28,8 mm X 33,1 mm
- Peso: 10 g
Enlace al sitio web del fabricanteEnlace a la guía del usuario (WikiDoc)
Ejemplo de un proyecto Wearable con el Beetle BLE (TracKnee):
