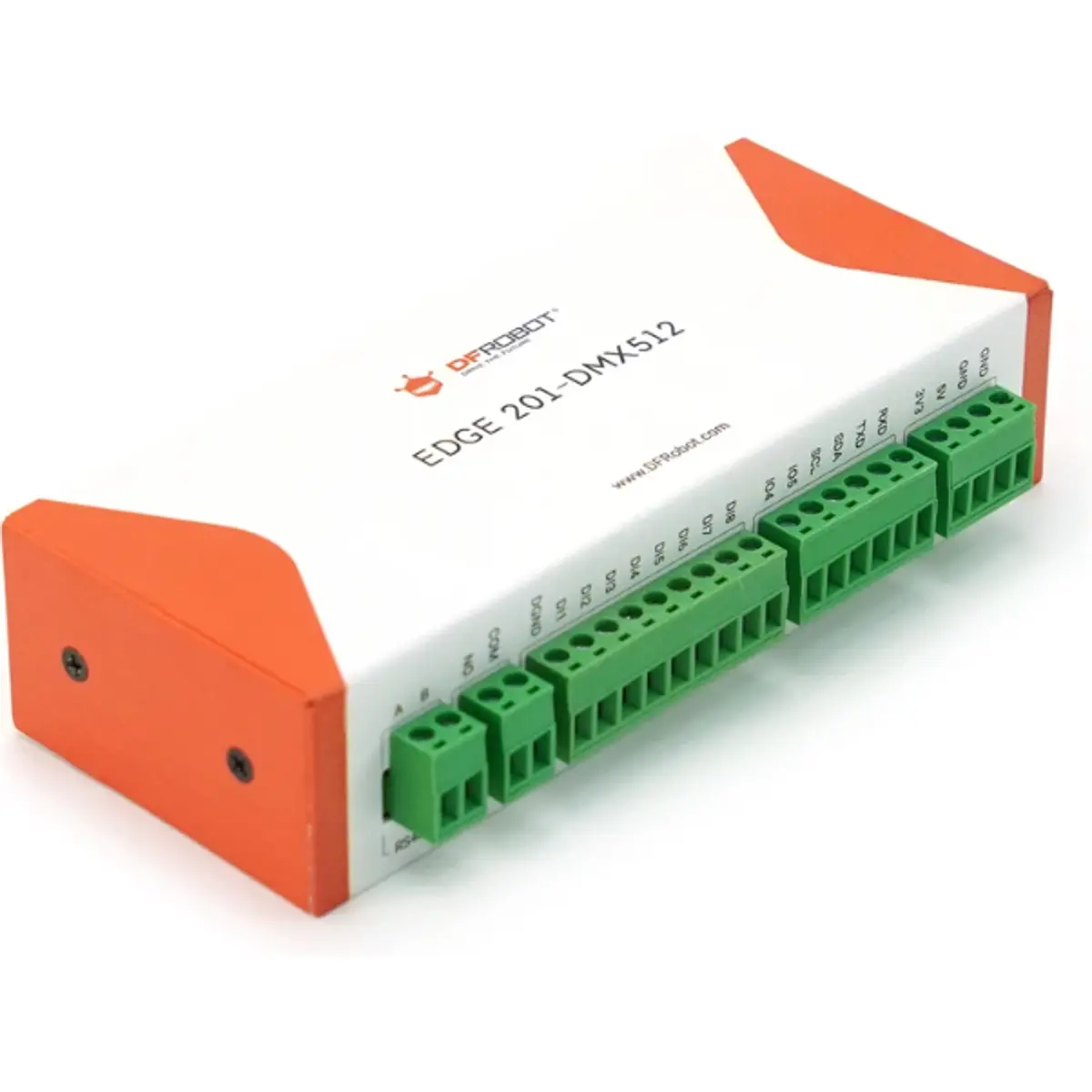

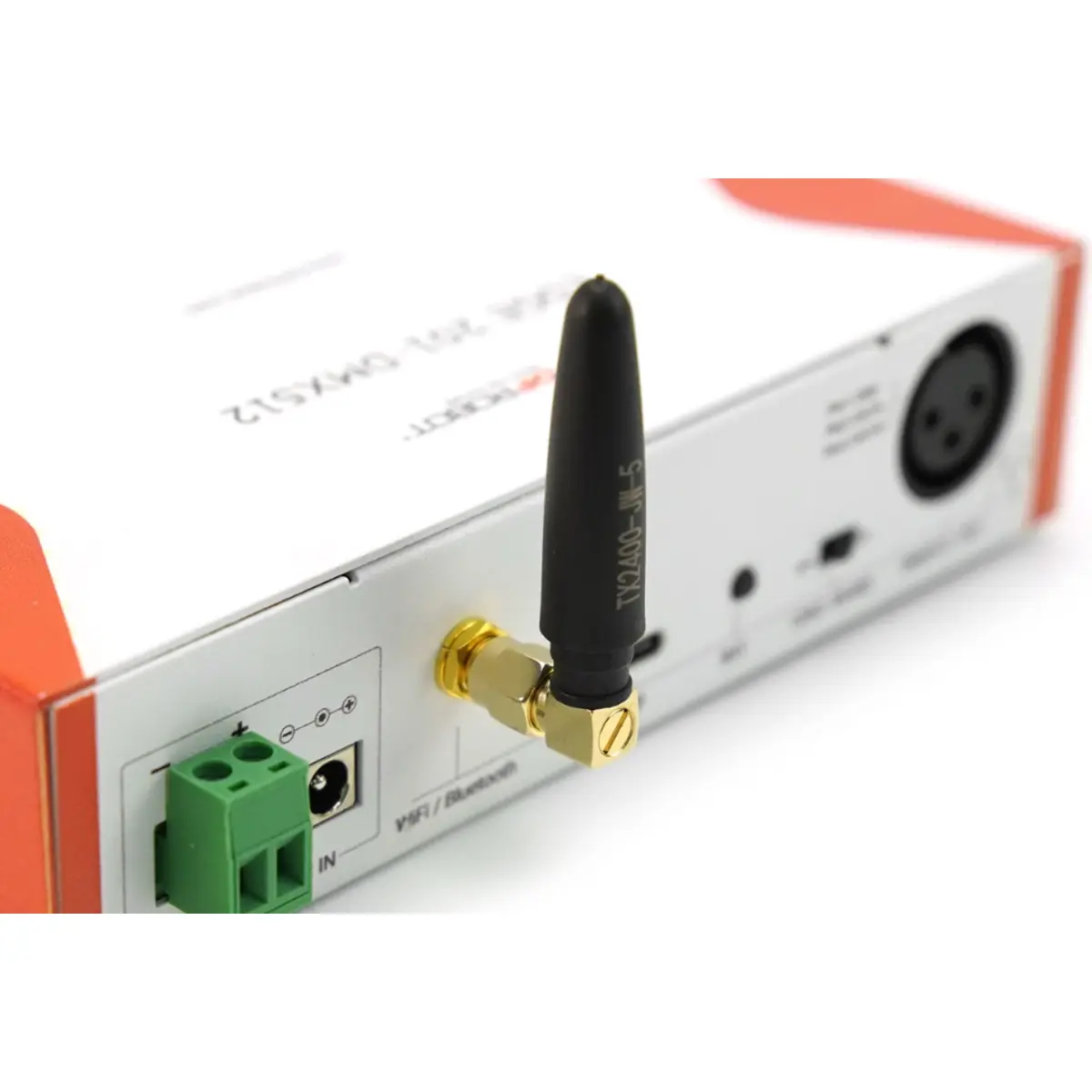

O DFRobot EDGE201-DMX512 é um controlador programável para sistemas de iluminação baseados no protocolo DMX512, desenvolvido para aplicações em palcos, teatros, espaços comerciais e instalações de iluminação automatizada. Integra um ESP32-S3 e um circuito dedicado ao processamento DMX512, proporcionando conectividade Wi-Fi e Bluetooth e permitindo programação através de plataformas como Arduino.

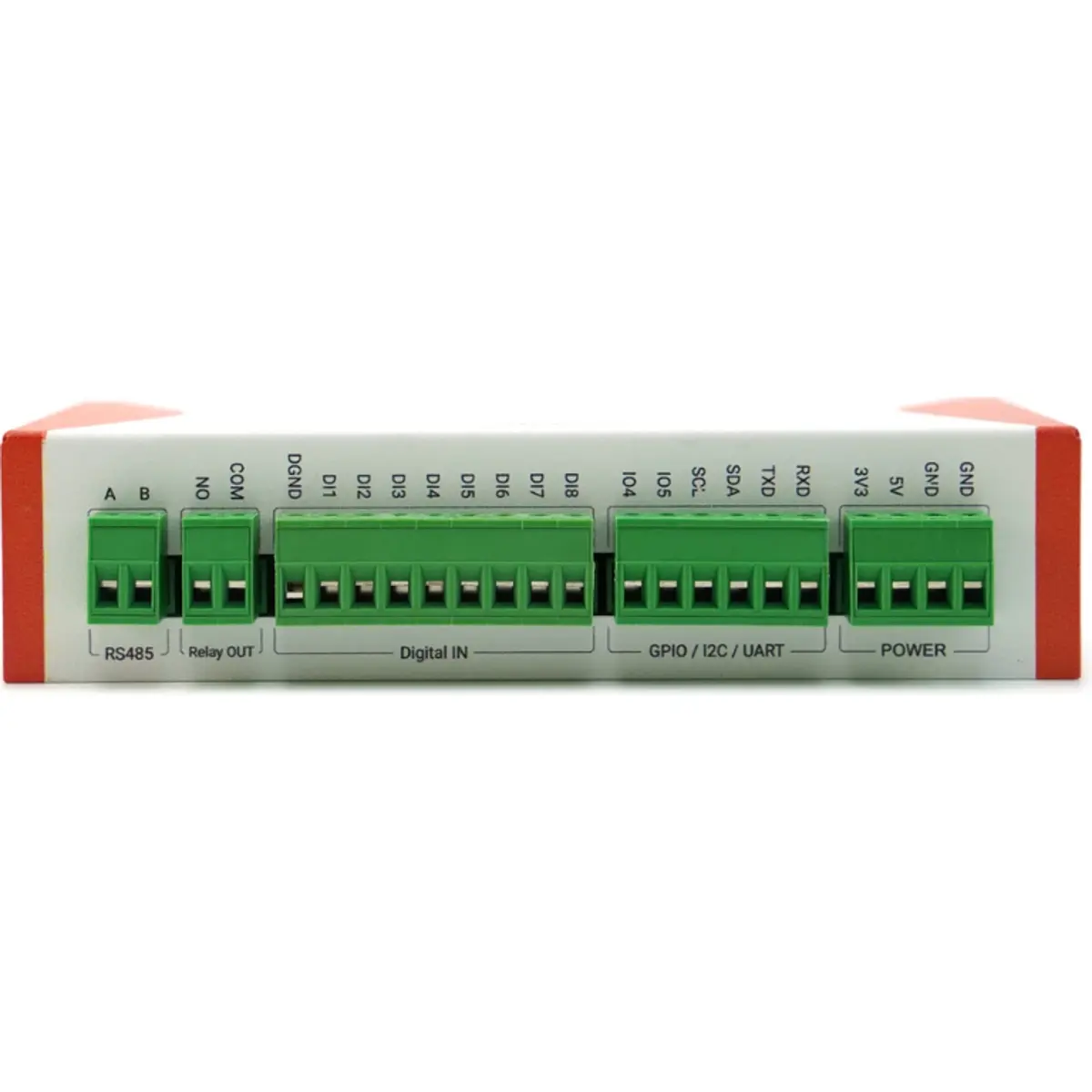

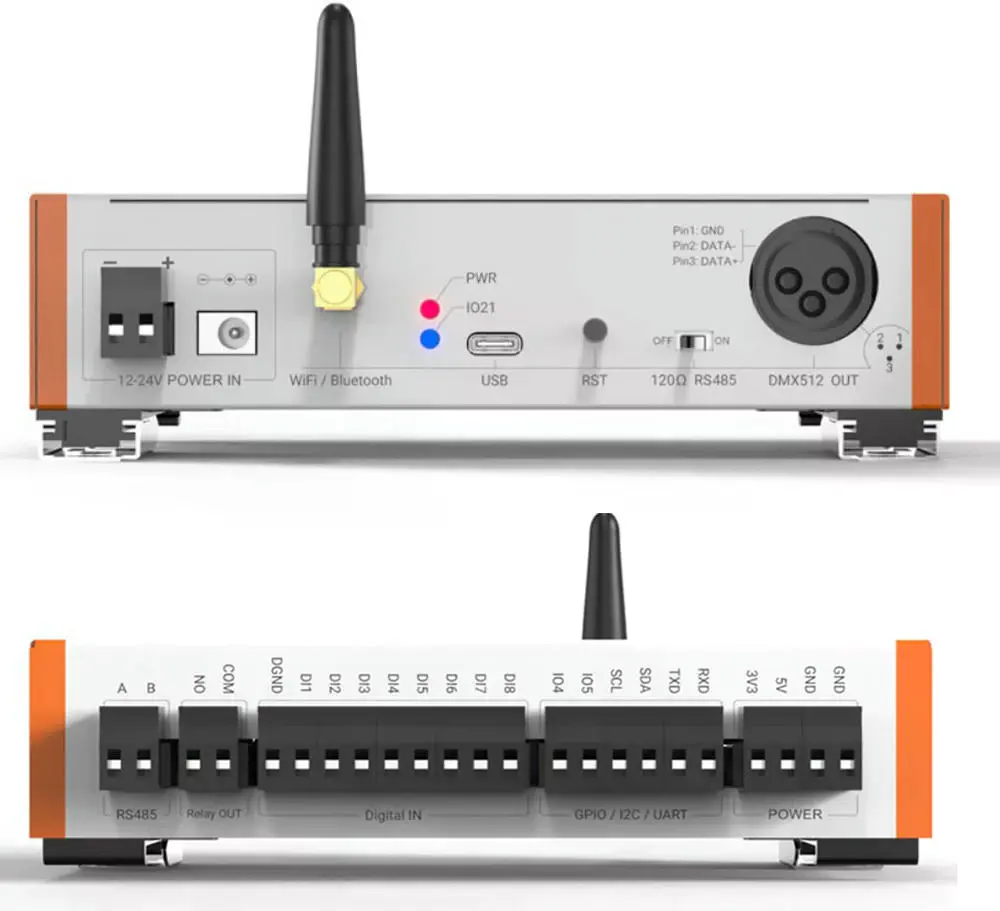

A inclusão de interfaces RS485, I²C, UART e GPIO facilita a integração com sensores, atuadores e outros equipamentos. Dispõe de 8 entradas digitais opticamente isoladas, compatíveis com sensores PNP, possibilitando criar sistemas de iluminação acionados por diferentes condições ou eventos. Inclui ainda uma saída de relé, relógio de tempo real (RTC) e possibilidade de instalação em calha DIN de 35 mm ou através de suportes de fixação.
ESPECIFICAÇÕES TÉCNICAS
-
Marca: DFRobot
-
Modelo: EDGE201-DMX512
-
Tipo: Controlador programável de iluminação DMX512
-

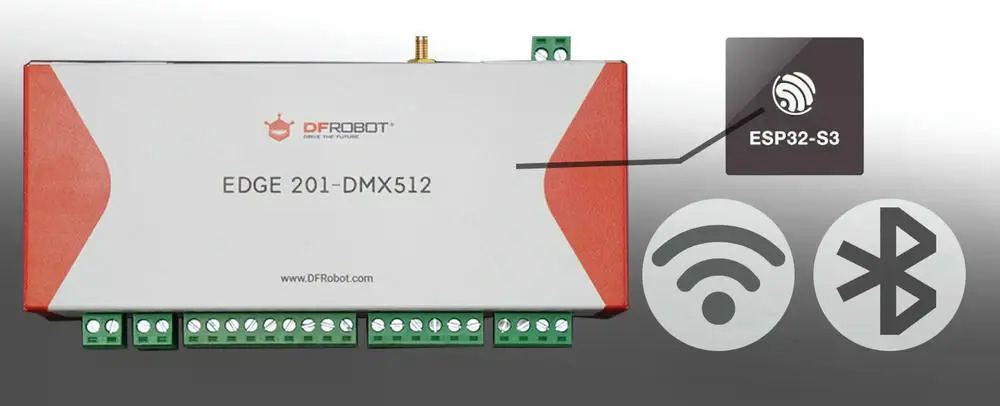

Processador: ESP32-S3
-
Protocolo de iluminação: DMX512
Alimentação
-
Tensão de alimentação: 12–24 V DC
-
Interfaces de alimentação: DC2.1 / bornes de ligação
Comunicação
-
Wi-Fi: Sim
-
Bluetooth: Sim
-
RS485: 1
-
Modo RS485: Master / Slave
-
I²C: 1
-
UART: 1
-
GPIO: 2
DMX512
-

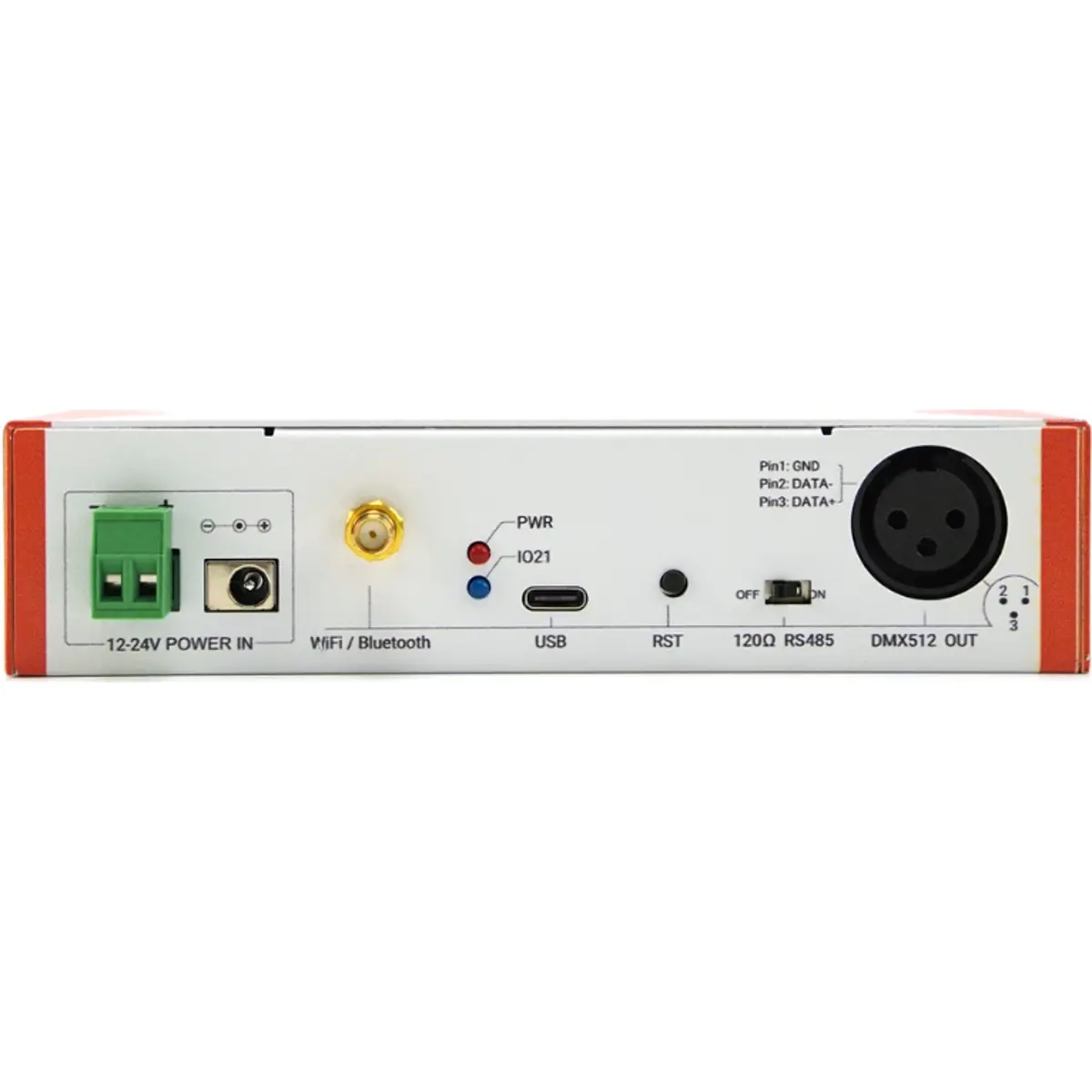

Interface: XLR fêmea de 3 pinos
-
Protocolo: DMX512
Entradas e saídas
-
Entradas digitais opticamente isoladas: 8
-
Tipo de sensores: PNP
-
Saída de relé: 1
-
LED BLINK: 1
-
Botão Reset: 1
Relógio
-
RTC: Integrado
-
Erro RTC: ±3 segundos em 30 dias
-
Alimentação de backup: Até 12 horas após falha de alimentação
Programação
-
Interface de programação: USB Type-C
-
Compatibilidade: Arduino / ESP32 / ESPHome
Construção
-
Material da caixa: Liga de aço
-
Peso: 400 g
-

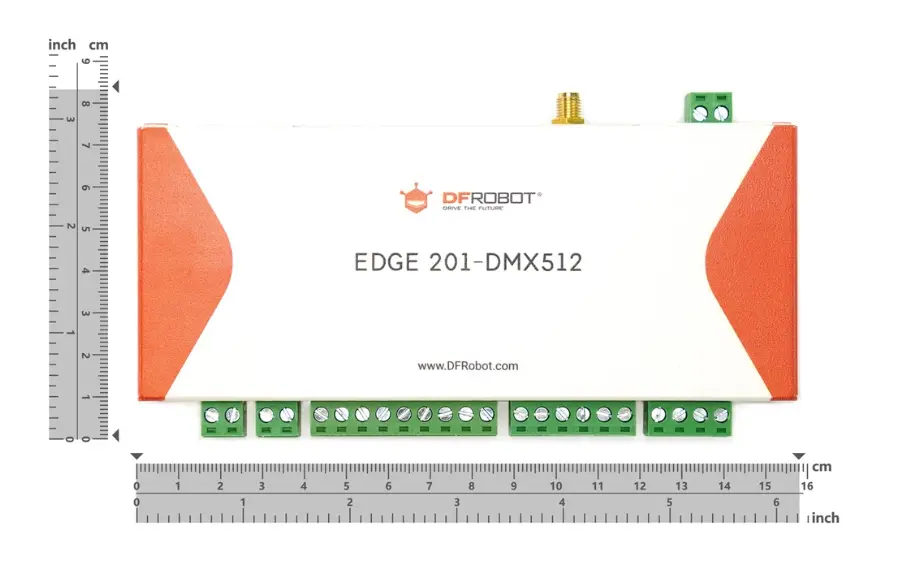

Dimensões: 158 × 83 × 37 mm
Instalação
-

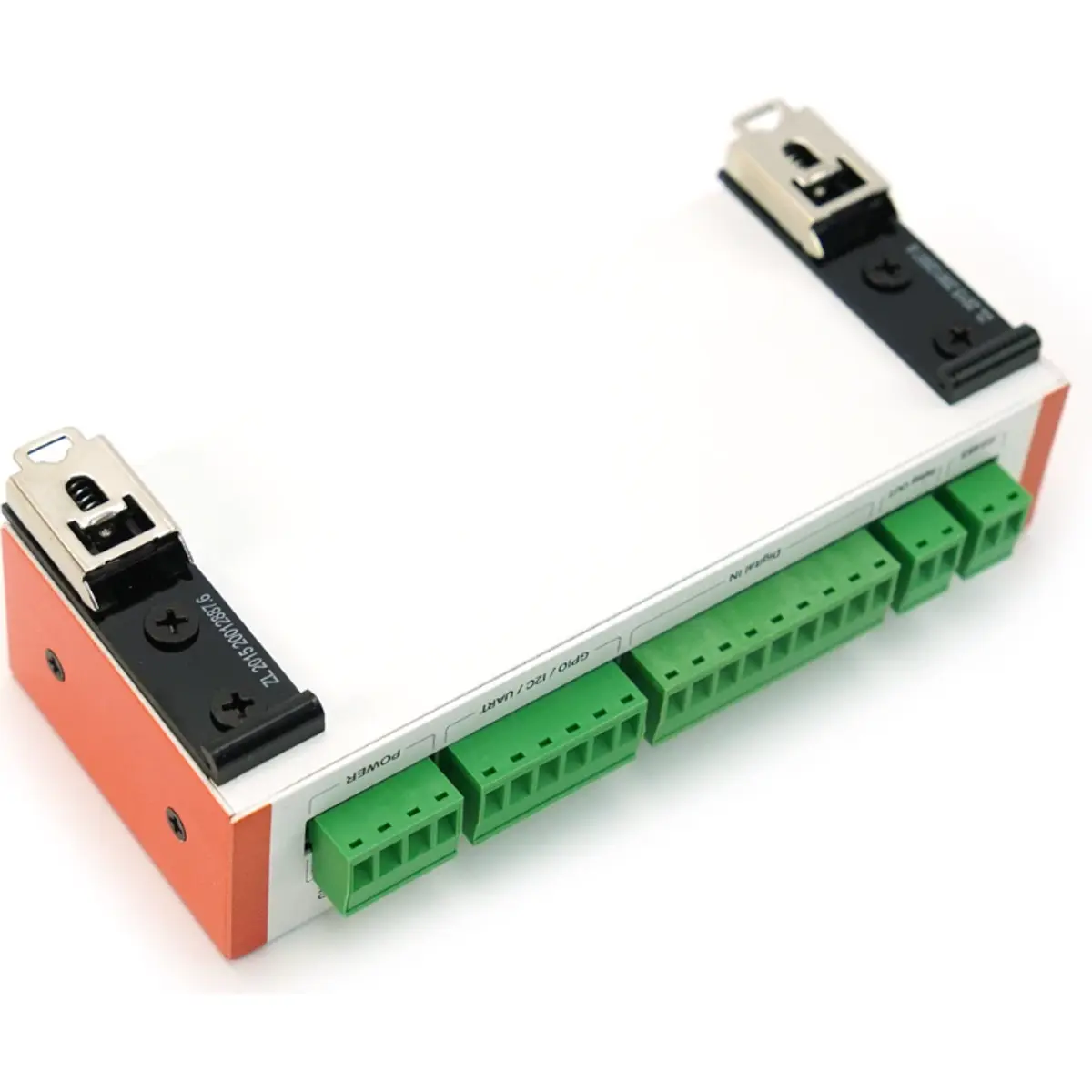

Calha DIN: 35 mm
-
Suportes laterais: Sim
-
Opções de montagem: Calha DIN / suportes laterais

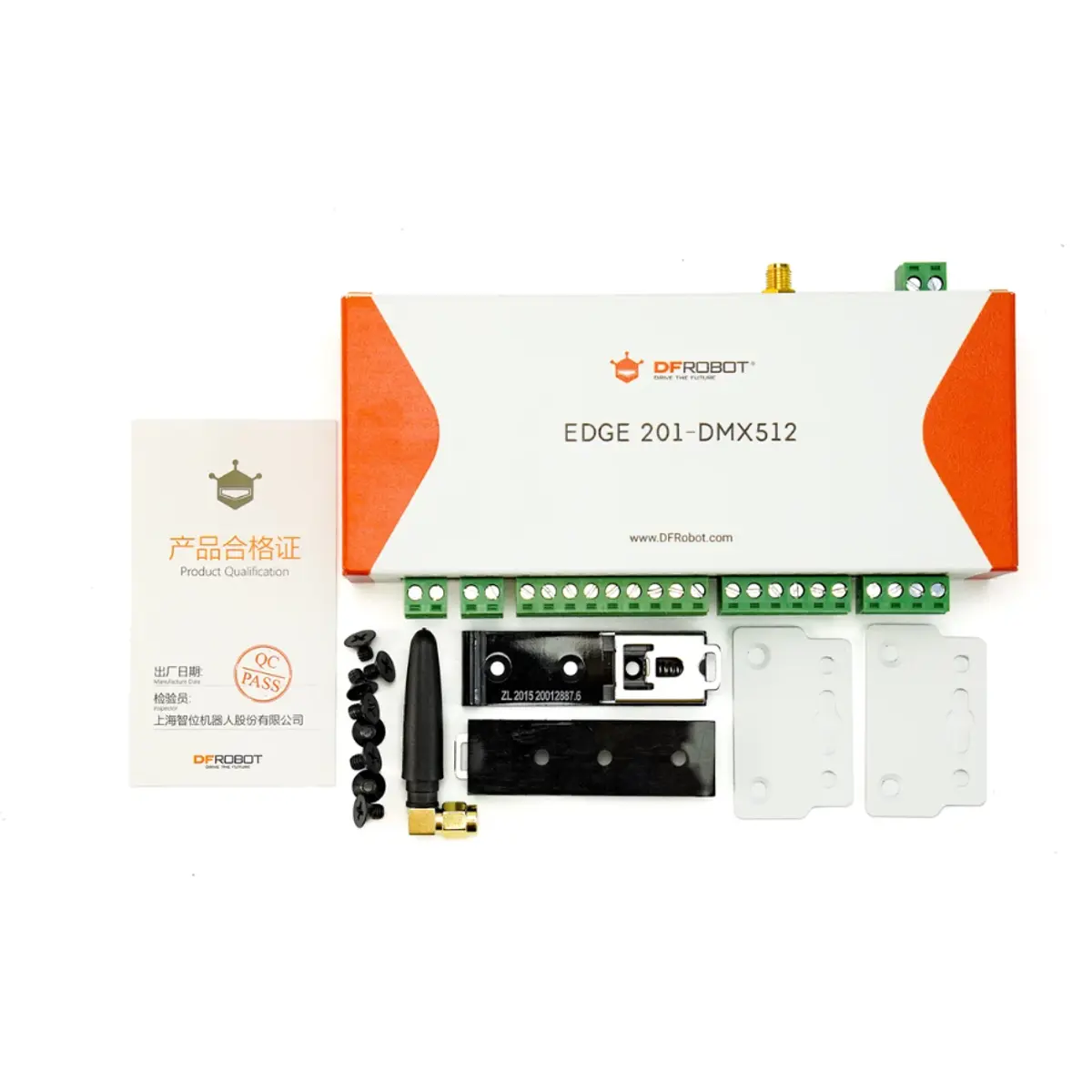

CONTEÚDO DA EMBALAGEM
-
1× Controlador programável DMX512
-
1× Antena Wi-Fi/Bluetooth
-
2× Clips para calha DIN de 35 mm
-
2× Suportes de montagem
-
1× Conjunto de parafusos de montagem
