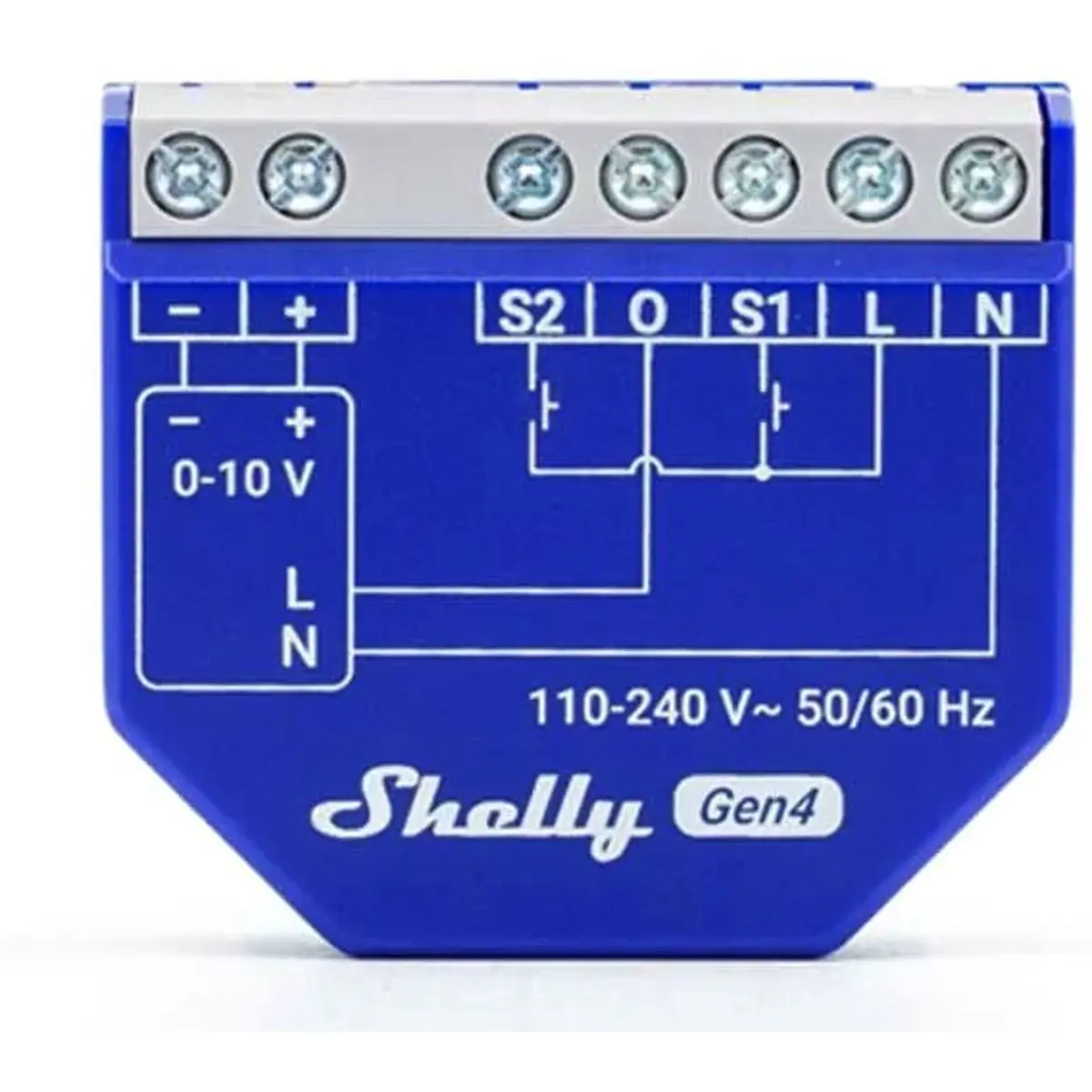

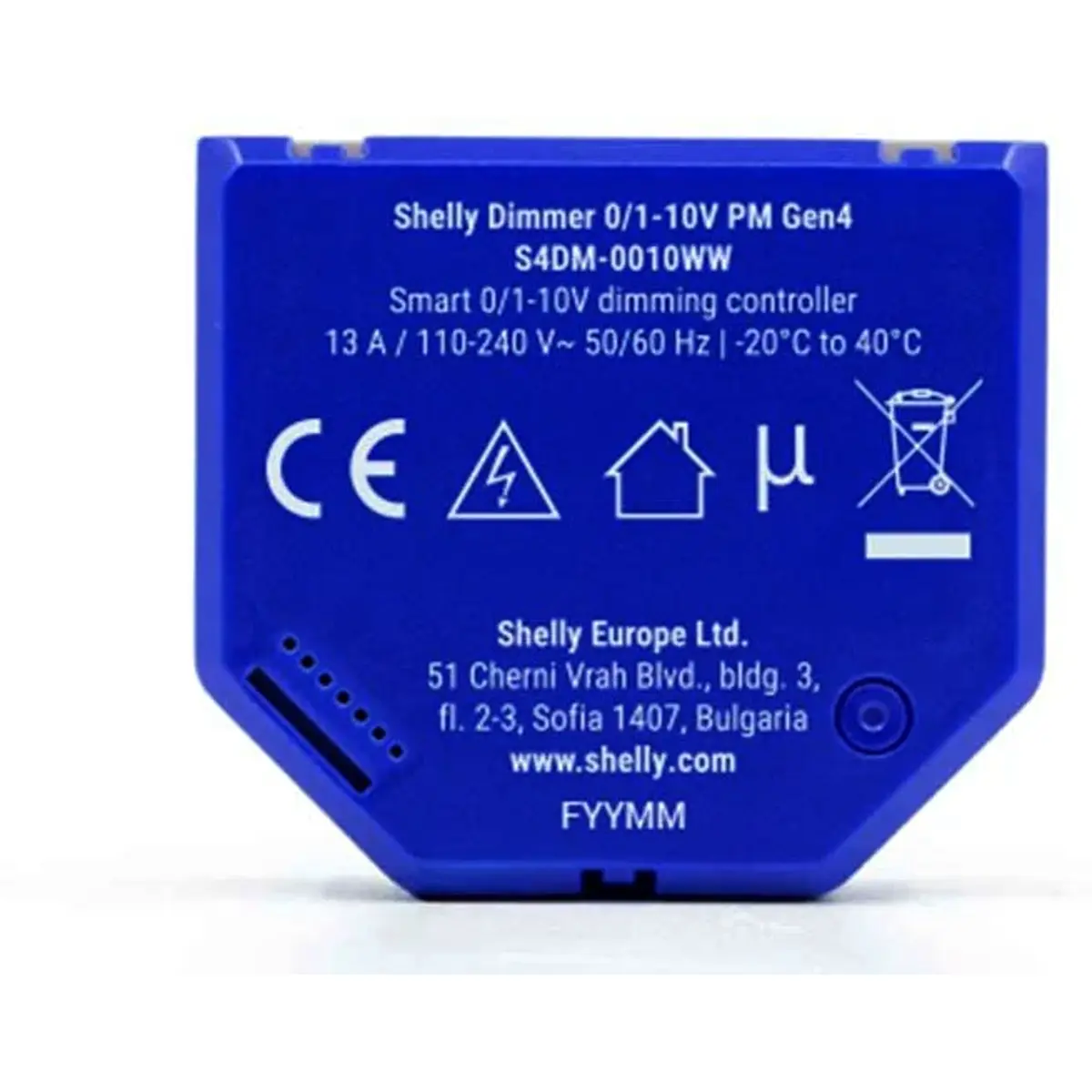

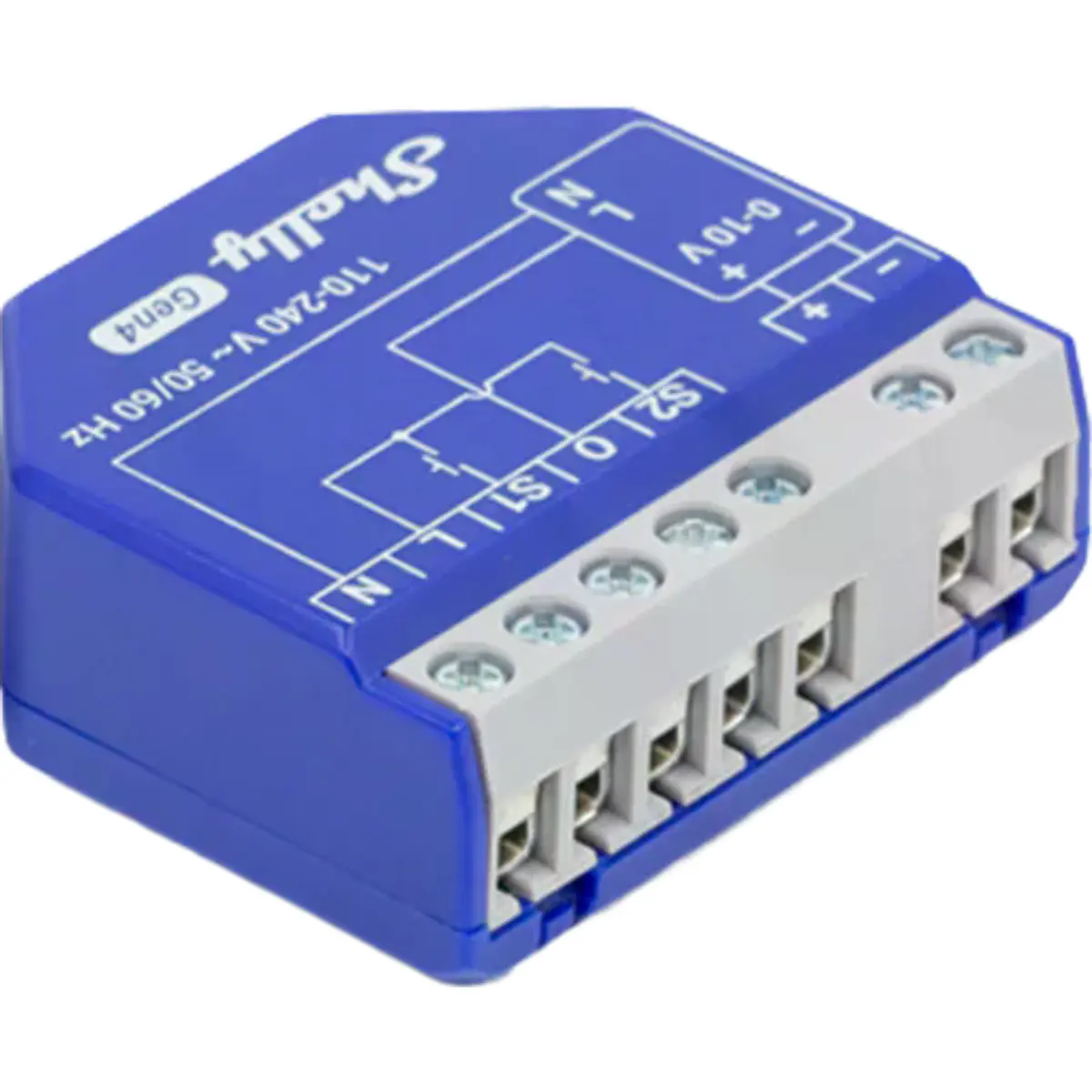

O Shelly Dimmer 0/1-10V PM Gen4 es un controlador inteligente para la regulación remota de dispositivos con entrada de señal de control 0-10V o 1-10V, como drivers LED, sistemas de iluminación regulable, pequeños motores, válvulas y otros equipos compatibles.
Este dimmer no controla directamente la carga de iluminación como un dimmer tradicional. En su lugar, envía una señal de control a un driver compatible, lo que permite regular la intensidad luminosa de forma precisa y suave. Esto permite utilizar drivers más potentes y sistemas de iluminación profesionales, sin quedar limitado a las capacidades típicas de salida de un dimmer convencional.
Además de la regulación, el Shelly Dimmer 0/1-10V PM Gen4 integra medición de potencia, lo que permite monitorizar en tiempo real la tensión, la corriente y el consumo de los equipos conectados. Puede funcionar de forma autónoma en una red local o integrarse en plataformas de automatización residencial, a través de teléfono móvil, tablet, PC o sistemas de domótica.
La versión Gen4 añade conectividad multiprotocolo con Wi-Fi, Zigbee, Bluetooth y Matter, ofreciendo mayor flexibilidad de integración con ecosistemas como Shelly Smart Control, Alexa, Google Home, Apple HomeKit vía Matter, SmartThings, Home Assistant y otras plataformas compatibles.
Puede instalarse detrás de interruptores existentes, lo que permite modernizar la instalación sin cambiar el aspecto de la pared ni sustituir los botones ya instalados. Admite control con uno o dos botones, así como ajuste del rango de brillo, velocidad de transición, modo nocturno y programaciones automáticas.
¿Pero qué ventajas tenemos al utilizar este tipo de dimmer?
Dado que el Shelly Dimmer 0/1-10V PM Gen4 no alimenta directamente la carga final, puede utilizarse con drivers LED de mayor potencia y en instalaciones donde se necesita únicamente una señal de control 0-10V o 1-10V. Esto lo hace ideal para proyectos residenciales, comerciales, restauración, oficinas, iluminación ambiental, tiras LED y sistemas en los que se busca un control fino de la luminosidad.
FUNCIONALIDADES:
✅ Wi-Fi 6: Permite conectar el dispositivo a una red inalámbrica.
✅ Zigbee 3.0: Integración con ecosistemas Zigbee compatibles y posibilidad de uso como repetidor Zigbee.
✅ Matter: Compatible con el protocolo Matter para una integración sencilla en ecosistemas smart home modernos.
✅ Bluetooth 5: Utilizado para la inclusión y la comunicación de corto alcance.
✅ Gateway BLE: Facilita la comunicación entre dispositivos Bluetooth Low Energy y la red Wi-Fi.
✅ Extensor de alcance Wi-Fi: Reemite la señal Wi-Fi y ayuda a mejorar la cobertura de la red.
✅ Soporte para drivers 0-10V y 1-10V: Compatible con drivers de iluminación, motores, válvulas y otros equipos con entrada de control analógica.
✅ Control con interruptores existentes: Permite utilizar botones o interruptores ya instalados, en modo de uno o dos botones.
✅ Regulación suave de la luminosidad: Ajuste preciso de la intensidad luminosa, con control de la velocidad de transición.
✅ Definición de brillo mínimo y máximo: Permite adaptar el rango de regulación al comportamiento del driver o de la luminaria.
✅ Modo nocturno: Define un nivel de brillo reducido durante horarios específicos, ideal para dormitorios, pasillos y zonas de paso.
✅ Programaciones básicas y avanzadas: Permite crear rutinas semanales o anuales, incluyendo cambios graduales de luminosidad.
✅ Medición de potencia integrada: Monitoriza tensión, corriente y consumo en tiempo real.
✅ Acciones locales: Permite crear automatizaciones dentro de la red local, sin depender de la nube.
✅ Webhooks: Admite automatizaciones mediante comunicación HTTP/HTTPS con otros dispositivos.
✅ Scripting: Permite crear escenarios de automatización personalizados.
✅ MQTT: Compatible con integraciones locales y sistemas de automatización avanzados.
✅ KNXnet/IP: Soporte para comunicación con sistemas de automatización de edificios.
✅ Sin necesidad de hub: Puede funcionar localmente, en la nube Shelly o con plataformas de terceros.
✅ Protecciones integradas: Protección contra sobrecalentamiento, sobretensión, sobrecorriente y sobrepotencia.
✅ Aplicaciones versátiles: Ideal para iluminación residencial, oficinas, espacios comerciales, restaurantes, cafeterías, hoteles, teatros, bares y sistemas de iluminación ambiental.
ESPECIFICACIONES:
• Alimentación: 110-240 V~ 50/60 Hz
• Consumo propio: < 1,5 W
• Tipo de control: 0-10V / 1-10V
• Corriente máxima de conmutación: 13 A
• Tensión máxima de conmutación: 240 V~
• Corriente máxima de control: 35 mA
• Medición: tensión, corriente y consumo
• Precisión de los medidores: ±10%
• Entradas: S1 y S2 para interruptores/botones
• Salidas: señal 0-10V y salida de relé con medición de potencia
• Wi-Fi: 802.11 b/g/n/ax, 2,4 GHz
• Bluetooth: 5.0
• Zigbee: 802.15.4
• Procesador: ESP32-C6
• Memoria Flash: 8 MB
• Dimensiones: 38,5 x 43,5 x 17 mm
• Peso: 28,5 g
• Temperatura de funcionamiento: -20°C a 40°C
• Humedad: 30% a 70% RH
• Montaje: detrás de interruptor, caja de pared o techo
• Uso: solo interior
• Color: azul Shelly / conector gris
APLICACIONES TÍPICAS:
• Regulación de tiras LED con driver 0-10V o 1-10V
• Iluminación ambiental en salas, dormitorios y pasillos
• Restaurantes, cafeterías y espacios comerciales
• Oficinas y zonas de trabajo
• Control automático por horarios, salida/puesta de sol o sensores de movimiento
• Monitorización del consumo energético
• Modernización de instalaciones existentes sin sustituir los interruptores
Información adicional:
⫸
Sitio oficial de Shelly (EN)
⫸
Shelly Knowledge Base
⫸
Manual de instrucciones (PDF)
Esquema interno simplificado:
Interfaz para Add-on:
Esquema de conexiones:
