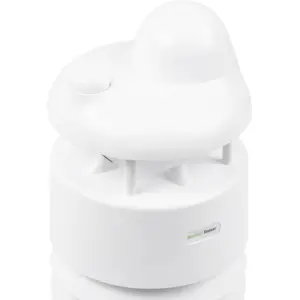

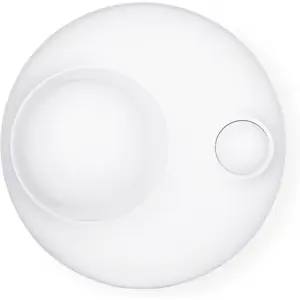

A SenseCAP S700-A é uma estação meteorológica compacta 7-em-1 concebida para monitorización ambiental fiable en aplicaciones exteriores, agrícolas, urbanas e industriales. Integra num único equipamento a medición de temperatura e humidade do ar, presión barométrica, intensidad luminosa, precipitación por radar, velocidad do vento e dirección do vento, reduzindo a complexidade de instalación e manutenção.
A tecnología ultrassónica permite medir o vento sem peças móveis, enquanto o sensor de precipitação por radar proporciona uma medición robusta da chuva. Com proteção IP66, ampla gama de temperatura de funcionamento e comunicações RS485 Modbus-RTU e SDI-12, a S700-A adapta-se facilmente a sistemas de aquisição de dados e instalações de monitorización exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ Estación meteorológica compacta 7-em-1 para medición de temperatura, humidade, presión barométrica, intensidad luminosa, precipitación, velocidad do vento e dirección do vento
◆ Medición da precipitação através de tecnología de radar, com intensidade até 300mm/h

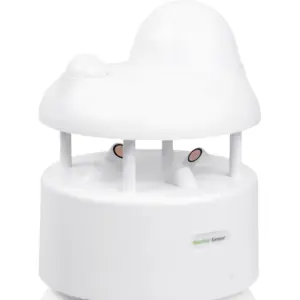

◆ Sensor ultrassónico de velocidad e dirección do vento, sem peças móveis, para maior fiabilidade e menor necessidade de manutenção
◆ Gama estándar de velocidad do vento até 60m/s, com gama alargada até 75m/s
◆ Construção robusta com grau de proteção IP66 para utilização no exterior
◆ Ampla temperatura de funcionamento de -40°C a +85°C
◆ Comunicação industrial através de RS485 Modbus-RTU e SDI-12

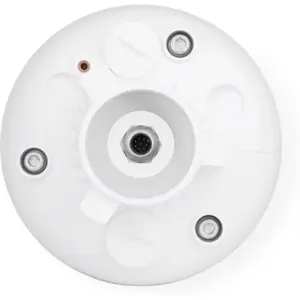

◆ Interface M12 de 8 pinos para alimentação e comunicação de dados
◆ Porta USB Type-C dedicada à configuração do dispositivo
◆ Suporte para sistema de aquecimento a 24V para funcionamento em condições ambientais exigentes
◆ Compatível com ferramentas de configuração SenseCAP ONE
◆ Adequada para agricultura inteligente, cidades inteligentes, estações meteorológicas e monitorización ambiental
ESPECIFICAÇÕES
• Identificação
- Marca: Seeed Studio
- Série: SenseCAP ONE
- Modelo: S700-A
- SKU: 101991050
- Tipo: Estación meteorológica compacta 7-em-1 com medición de precipitação por radar
• Parâmetros medidos
- Temperatura do ar
- Humidade relativa do ar
- Presión barométrica
- Intensidad luminosa
- Intensidade da precipitação
- Velocidad do vento
- Dirección do vento
• Temperatura do ar
- Gama de medición: -40°C a +85°C
- Precisão: ±0.1°C
- Resolução: 0.01°C
• Humidade relativa do ar
- Gama de medición: 0 a 100%RH
- Precisão: ±1.5%RH
- Resolução: 0.01%RH
• Pressão barométrica
- Gama de medición: 300 a 1250hPa
- Precisão: ±50Pa
- Resolução: 10Pa
• Velocidad do vento
- Gama
· Gama estándar: 0 a 60m/s
· Gama alargada: 0 a 75m/s
· Resistência máxima: Até 80m/s
- Precisão
· ≤10m/s: ±0.3m/s
· 10 a 50m/s: ±3%
· >50m/s: ±5%
- Resolução: 0.1m/s
- Tecnología: Ultrassónica, sem peças móveis
• Dirección do vento
- Gama de medición: 0 a 360°
- Temperatura especificada para a gama de medición: -40°C a +60°C
- Precisão: ±3.0°
- Resolução: 0.1°
- Tecnología: Ultrassónica, sem peças móveis
• Intensidade luminosa
- Gama de medición: 0 a 188000Lux
- Precisão: ±5% da leitura
- Resolução: 5Lux
• Precipitação por radar
- Gama de intensidade: 0 a 300mm/h
- Precisão: ±10%
- Resolução: 0.01mm
- Tecnología de medición: Radar
• Alimentação
- Alimentação de funcionamento: 12 a 24V
- Potência de funcionamento: 0.42W
- Alimentação do sistema de aquecimento: 24V
- Potência do sistema de aquecimento: 21W
• Comunicação e interfaces
- Protocolos: RS485 Modbus-RTU / SDI-12
- Conector principal: M12 de 8 pinos
- Interface de configuração: USB Type-C
- Velocidade de comunicação RS485 predefinida: 9600bps
- Endereço Modbus predefinido do S700-A: 20
• Condições ambientais
- Temperatura de funcionamento: -40°C a +85°C
- Humidade de funcionamento: 0 a 100%RH, sem condensação
- Grau de proteção: IP66
• Características físicas
- Dimensões aproximadas: 140 x 140 x 350mm
- Peso: 2kg
- Comprimento do cabo de comunicação: 3m
• Instalação
- Opções de montagem
· Montagem em mastro através de adaptador
· Montagem em plataforma através de placa de flange
- Orientação: A referência de direção deve ser alinhada com o norte verdadeiro para maximizar a precisão da direção do vento
CONTEÚDO DA EMBALAGEM
• Estación meteorológica compacta SenseCAP ONE S700-A
• Cabo de comunicação M12 de 8 pinos, comprimento estándar de 3m
• Cabo USB Type-C para configuração
NOTAS
◆ A placa de flange e os acessórios de adaptação para montagem em mastro são indicados na documentação como adquiridos separadamente
◆ Para utilizar a função de aquecimento é necessária uma alimentação dedicada de 24V; é recomendada uma fonte de 24V/1A
◆ A porta USB Type-C destina-se à configuração do equipamento e encontra-se protegida por uma tampa impermeável, que deve permanecer devidamente fechada durante a utilização normal
◆ Para obter a maior precisão possível na direção do vento, a referência física do sensor deve ser orientada para o norte verdadeiro durante a instalação
◆ A estação pode ser configurada através da ferramenta SenseCAP ONE Configuration Tool
