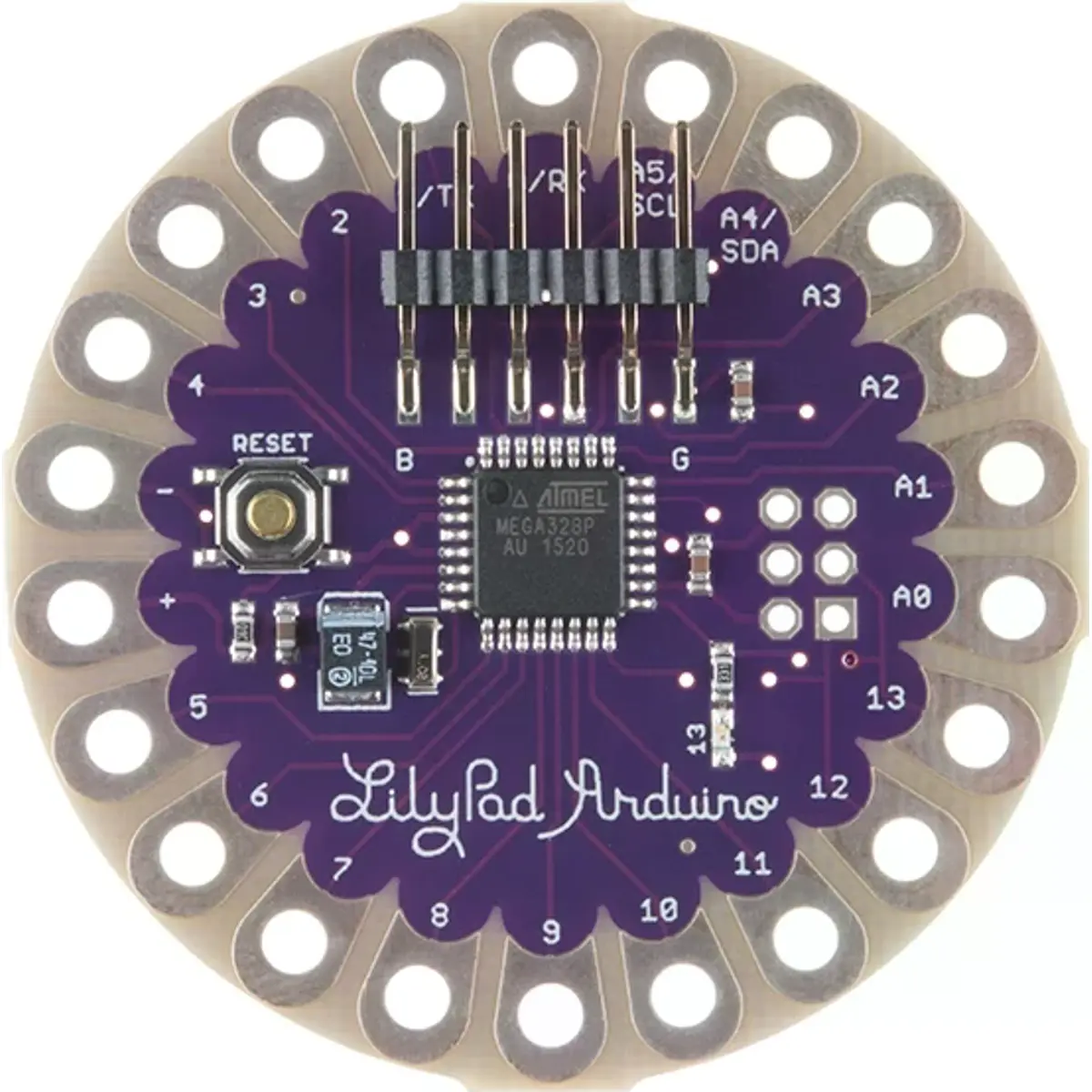

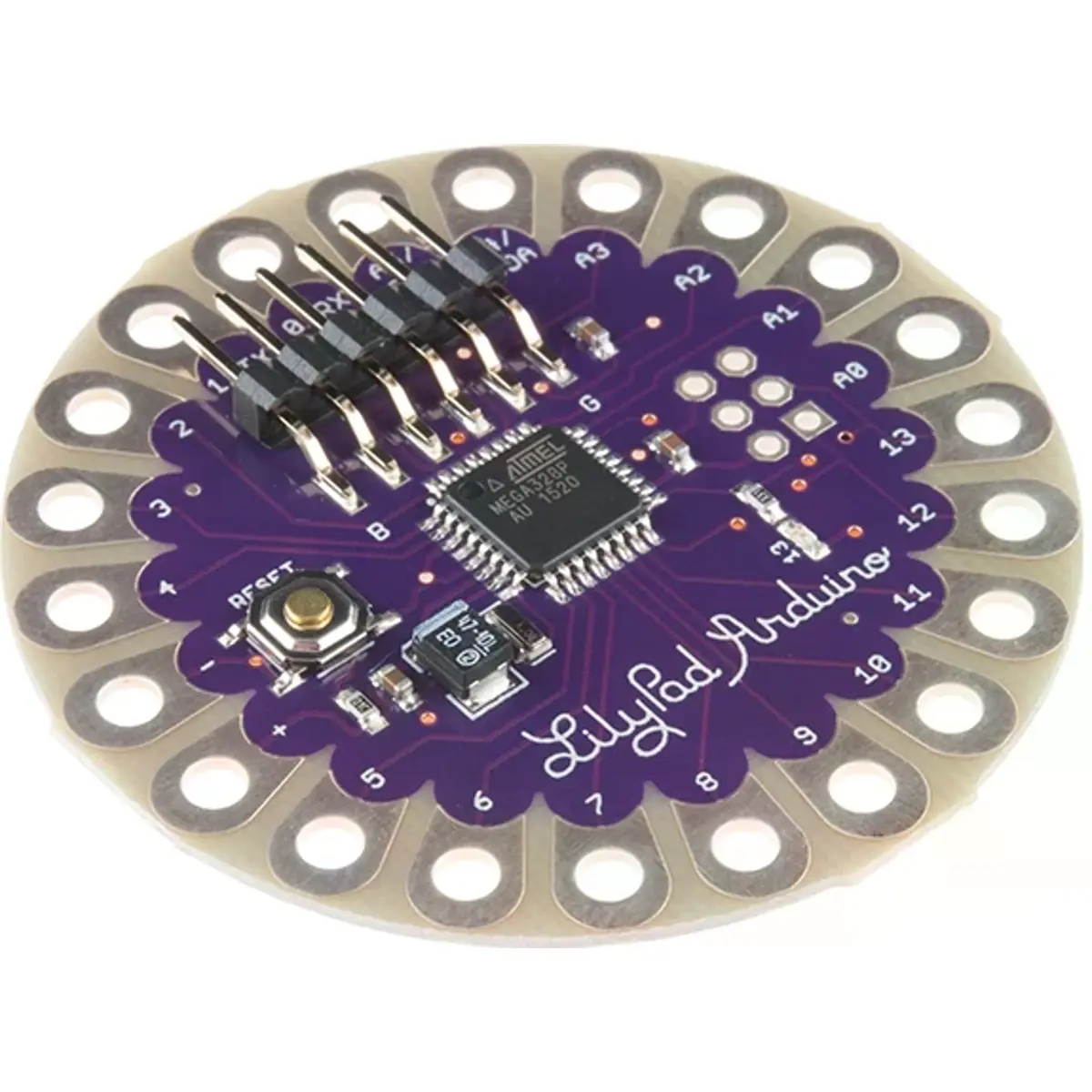

A LilyPad Arduino 328 Main Board é um microcontrolador programável em Arduino, concebido para ser facilmente integrado em e-textiles e projetos vestíveis. Oferece a mesma funcionalidade que se encontra noutras placas Arduino, num formato leve e redondo, pensado para minimizar o risco de ficar preso em tecidos e reduzir o perfil, com almofadas largas que podem ser cosidas e ligadas com linha condutora.
A LilyPad Arduino é composta por um ATmega328 com o bootloader Arduino e um número mínimo de componentes externos, para se manter tão pequena (e simples) quanto possível. Esta placa funciona entre 2V e 5V e possui orifícios de ligação largos, que facilitam a costura e a conexão. Cada um destes pinos, à exceção do (+) e do (-), pode controlar um dispositivo de entrada ou saída ligado (como uma luz, um motor ou um interruptor).
A LilyPad é uma tecnologia e-textile vestível desenvolvida por Leah Buechley e concebida em colaboração por Leah e pela SparkFun. Cada placa LilyPad foi criativamente concebida com grandes almofadas de ligação, que permitem que sejam cosidas à roupa. Estão disponíveis várias placas de entrada, saída, alimentação e sensores. São até laváveis!
Microcontrolador: ATmega328P
Tensão de funcionamento: 2,7V ~ 5,5V (recomendado 5V)
Tensão de entrada: 2,7V ~ 5,5V (recomendado 5V)
Pinos digitais de E/S: 14 (dos quais 6 fornecem saída PWM)
Pinos de entrada analógica: 6
Corrente CC por pino de E/S: 40mA
Memória Flash: 16KB (dos quais 2KB usados pelo bootloader)
SRAM: 1KB
EEPROM: 512 bytes
Velocidade do relógio: 16MHz
▶ Informação adicional (
no site SparkFun )
▶ GitHub Oficial
LilyPad Arduino▶ Guia Configuração Sparkfun LilyPad Pixel BoardAntes de começar- Não costure nenhum componente com a bateria /alimentação colocada — não há risco de se ferir, mas pode gastar a bateria.
Ao costurar e ligar componentes- Sempre que fizer uma ligação entre um componente e a linha, dê várias voltas através do orifício de ligação — é na secção metálica exterior desse orifício que a corrente circula entre a linha e o componente.
- Existem vários tipos de linha condutora; compare textura, espessura e resistência para escolher a mais adequada ao seu projeto.
- Verifique sempre o percurso da linha condutora antes de o esconder sob outro tecido, para confirmar que não há curto-circuitos entre traços que não devem tocar-se.
Manutenção e lavagem- Se o projeto ficar sujo, retire a bateria e lave cuidadosamente à mão com detergente suave.
- Deixe secar ao ar; a máquina de secar pode danificar as peças LilyPad ou as costuras. A lavagem e secagem à máquina danificarão o projeto.
- As placas LilyPad são surpreendentemente tolerantes à água depois de secas, mas as ligações de linha condutora podem soltar-se se forem agitadas com muita força.
Boas práticas gerais- Teste sempre o circuito com a bateria antes de fechar/costurar definitivamente o tecido por cima das ligações.
- Mantenha ferramentas de costura (agulhas, tesouras) afastadas da zona de trabalho quando a bateria estiver ligada.
- Isole os traços de linha condutora expostos (por exemplo, com tinta isolante tipo "puff paint") para evitar curto-circuitos acidentais e pequenos choques elétricos em contacto com o corpo ou com outros tecidos.
