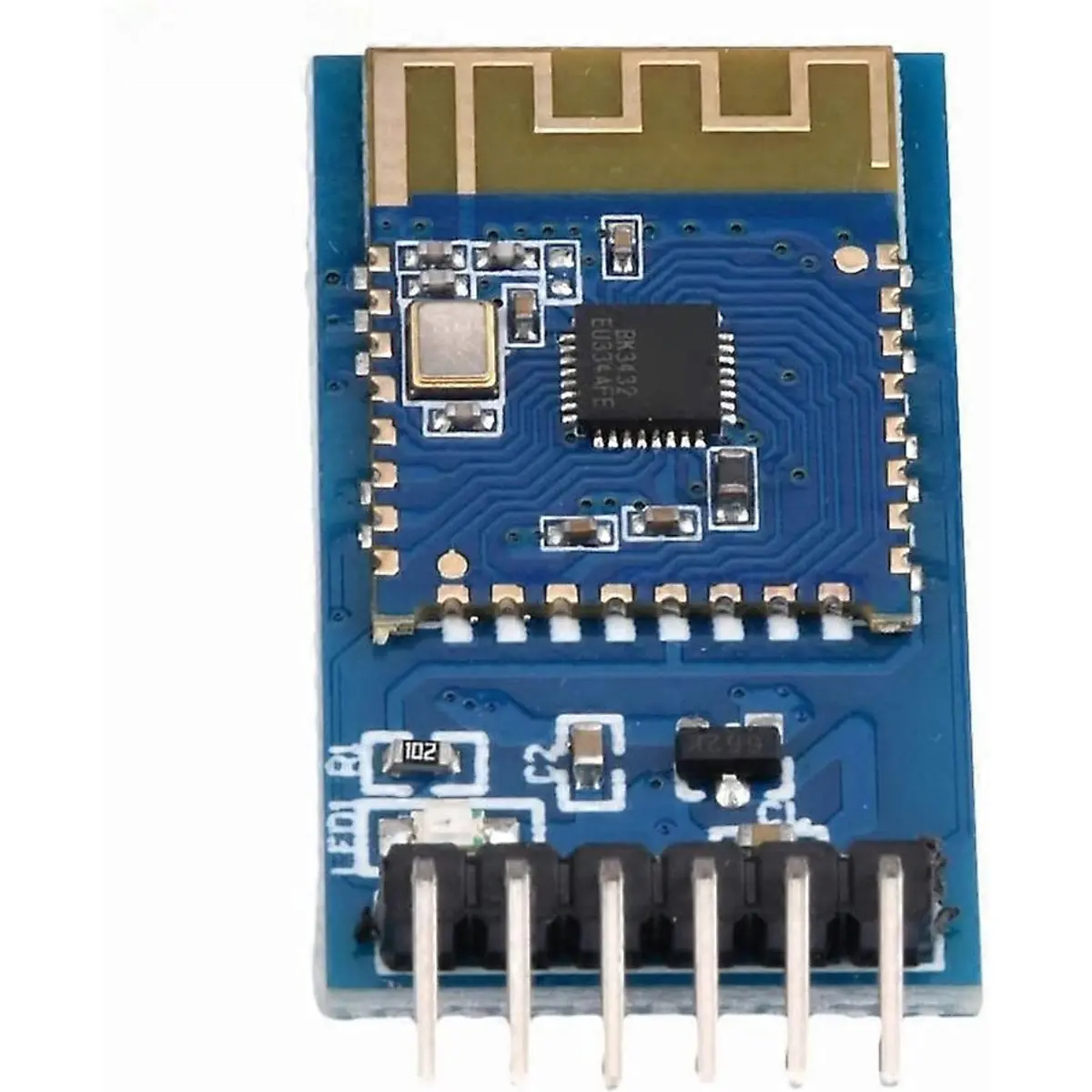

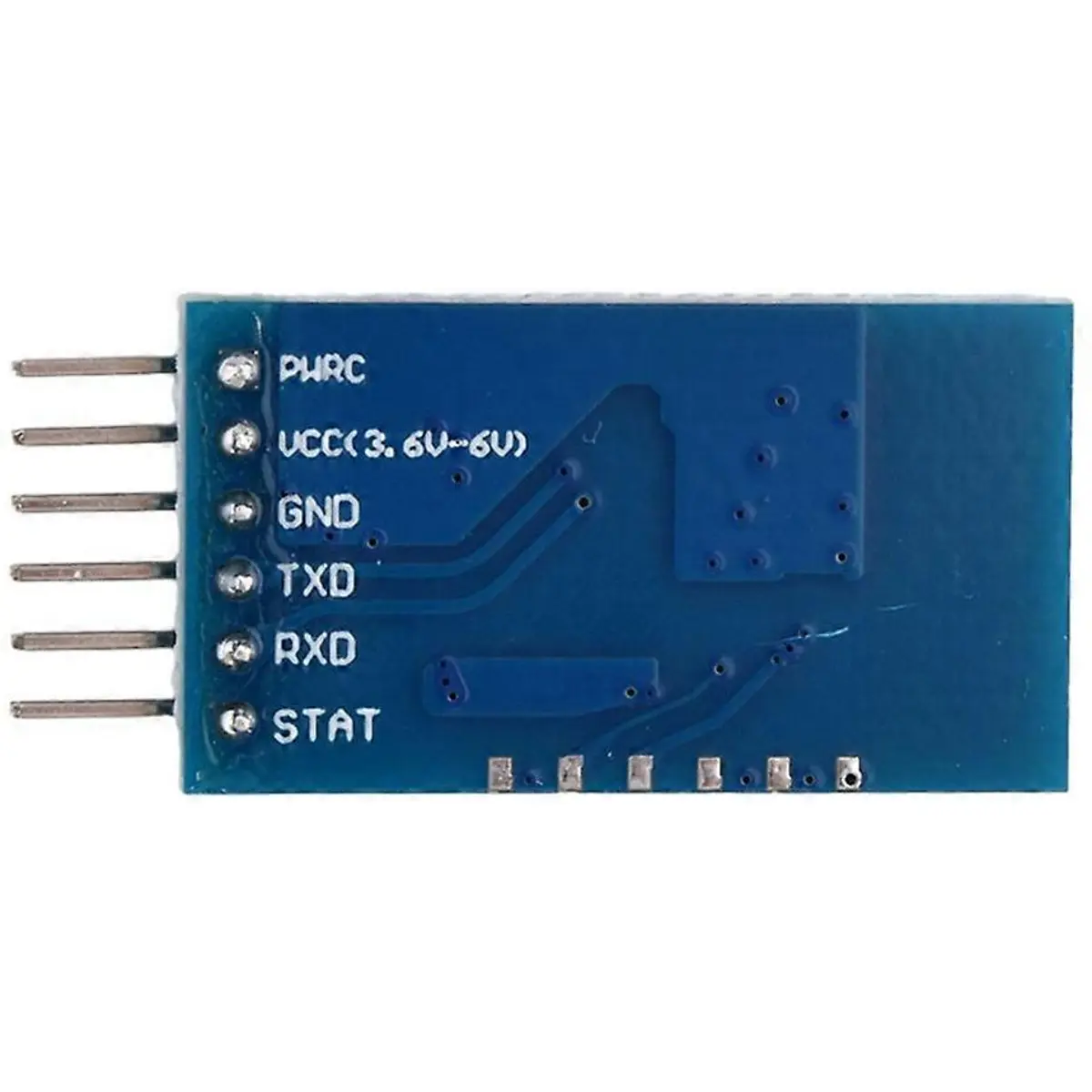

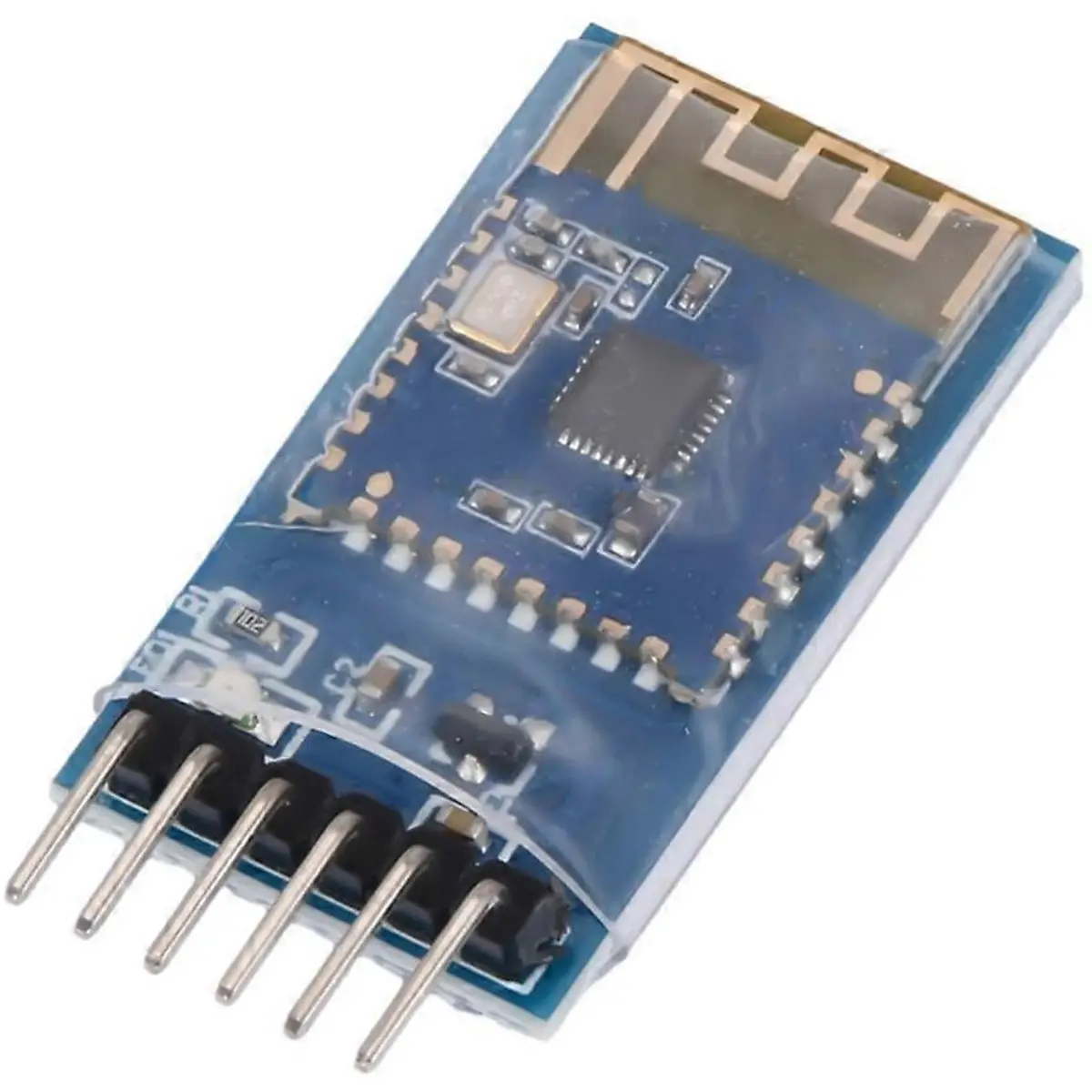

O JDY-23 é um módulo Bluetooth baseado no protocolo Bluetooth 5.0, compatível com BLE 4.0 e BLE 4.2. Com uma antena PCB incorporada e uma potência de transmissão máxima de 4dB, permite comunicação de dados fiável entre dispositivos e telemóveis.
Este módulo permite aos utilizadores modificar o nome do dispositivo, a velocidade de transmissão (baud rate) e outros parâmetros através de comandos AT, tornando a sua utilização prática, rápida e flexível.
Por predefinição, o Bluetooth BLE está pronto a usar sem necessidade de configuração adicional, tornando a integração do BLE em aplicações de produtos mais rápida e conveniente.
ESPECIFICAÇÕES
- Frequência de funcionamento: 2,4 GHz
- Potência de transmissão: 4dB (máxima)
- Interface de comunicação: UART
- Tensão de funcionamento: 1,8V - 3,6V
- Temperatura de funcionamento: -40° a 80°
- Antena: PCB incorporada
- Sensibilidade de receção: -97dBm
- Distância de transmissão: 60 metros
- Suporte master-slave: Slave
- Dimensões do módulo: 32.7mm×18.3mm
- Versão de Bluetooth: BLE 5.0 (compatível com BLE 4.0 e BLE 4.2)
- Correntes de funcionamento:
- Estado ativo (broadcast): 800µA
- Estado de suspensão leve (broadcast): <50µA
- Estado de suspensão profunda (sem broadcast): 9µA
- Gravação de parâmetros: a configuração dos parâmetros é guardada após corte de energia
- Temperatura de soldadura SMT: <260°
- Corrente de pico RF-TX/RX: 5mA
NOTAS
- Para configurar o módulo através de comandos AT, o terminal série (ex.: Arduino Serial Monitor) tem de estar definido para enviar os caracteres "\r\n" no final de cada comando (normalmente uma opção chamada "NL & CR" ou semelhante); sem isto, o módulo não reconhece os comandos.
- Depois de o módulo estabelecer ligação Bluetooth com um telemóvel ou outro dispositivo, deixa de aceitar comandos AT e passa a tratar tudo o que recebe como dados; para voltar ao modo de configuração é necessário terminar essa ligação primeiro.
- Antes de alterar o baud rate por comando AT, confirme sempre o valor pretendido: uma alteração incorreta pode fazer com que o módulo deixe de responder aos comandos seguintes.
- O módulo não tem, por predefinição, qualquer palavra-passe na ligação Bluetooth; se for necessário controlar quem se liga, essa proteção tem de ser feita através do microcontrolador do utilizador.
- Respeite sempre a tensão de alimentação indicada (1,8V a 3,6V); valores fora deste intervalo podem danificar o módulo de forma permanente.
- Para o primeiro teste, recomenda-se usar uma aplicação de telemóvel para Bluetooth Low Energy (BLE), de forma a confirmar que o módulo está a comunicar corretamente antes de o integrar num projeto.
