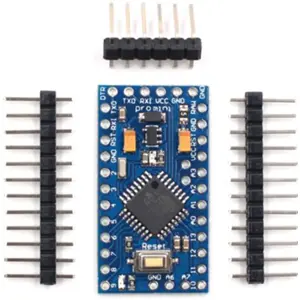

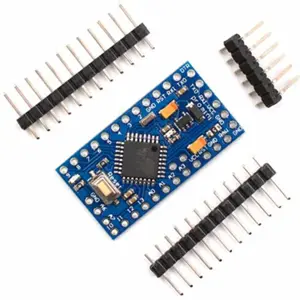

La Arduino Pro Mini 328 - 5V/16MHz es una placa Arduino de 5V que ejecuta el bootloader de 16MHz, pensada para usuarios avanzados que valoran la flexibilidad, el bajo coste y el tamaño reducido. La placa no se suministra con conectores montados, lo que permite soldar el conector o el cable con la orientación que el proyecto requiera. Se conecta directamente a una placa FTDI Basic Breakout y admite reset automático.
Según la documentación oficial de Arduino, esta placa está destinada a instalaciones semipermanentes en objetos o exposiciones, y el layout de pines es compatible con el Arduino Mini.
No tiene circuito USB integrado, por lo que es necesario un conversor USB-to-TTL externo para programarla.
PRINCIPALES CARACTERÍSTICAS
- Microcontrolador ATmega328 funcionando a 16MHz, con resonador externo (tolerancia de 0,5%)
- Soporte para reset automático
- Regulador de tensión de 5V integrado, con entrada de alimentación DC de 5V hasta 12V
- Sin conectores pre-montados, lo que permite soldadura personalizada
- Conexión directa a la placa FTDI Basic Breakout
- Compatible con el layout de pines del Arduino Mini
- Indicada para instalación semipermanente en objetos o exposiciones
ESPECIFICACIONES
- Referencia (SKU): OA56328PM
- Microcontrolador: ATmega328
- Frecuencia de reloj: 16MHz
- Tensión de funcionamiento: 5V
- Alimentación:
- Tensión de entrada (DC): 5V hasta 12V
- Corriente de salida máxima: 150mA
- Clavijas de alimentación:
- RAW: para el suministro de tensión no regulada
- VCC: alimentación regulada de 5V
- GND: clavijas de tierra (masa)
- Entradas/Salidas:
- Clavijas digitales I/O: 14 (según Makerfabs)
- Entradas analógicas: 8 (según Makerfabs) o 6 (según la documentación oficial de Arduino)
- Memoria (según la documentación oficial de Arduino, ATmega328P):
- Memoria flash: 32 kB (de los cuales 0,5 kB se utilizan para el bootloader)
- SRAM: 2 kB
- EEPROM: 1 kB
- Conexión/Programación:
- Conexión directa a la placa FTDI Basic Breakout
- Sin circuito USB integrado; requiere un conversor USB-to-TTL externo
- Cabecera de seis pines para conexión FTDI
CONTENIDO DEL PAQUETE
- Arduino Pro Mini 328 - 5V/16MHz
