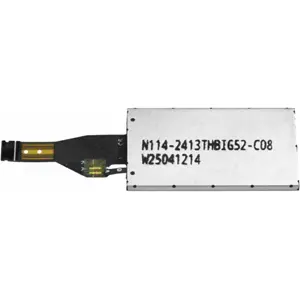

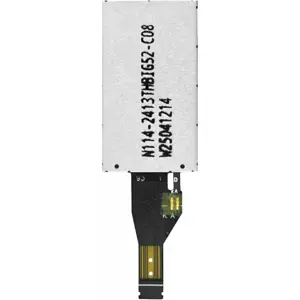

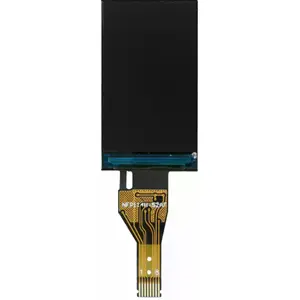

O M5Stack A174 Display 1.14 Inch es un módulo de pantalla TFT a color de 1.14", desarrollado para sustitución e integración en dispositivos compactos de la serie StickC y otros equipos compatibles de M5Stack. Con resolución de 135 x 240 píxeles, controlador ST7789V2 y comunicación SPI de 4 hilos, ofrece una solución práctica, fina y ligera para proyectos embebidos, terminales portátiles, wearables y pequeños paneles de control.
Gracias a su ángulo de visualización total, retroiluminación LED independiente y película de blindaje electromagnético integrada, esta pantalla garantiza buena visibilidad, estabilidad de funcionamiento y mayor inmunidad a interferencias en aplicaciones electrónicas compactas.
PRINCIPALES CARACTERÍSTICAS
◆ Pantalla TFT transmisiva a color de 1.14"
◆ Resolución de 135 x 240 píxeles
◆ Controlador ST7789V2 integrado
◆ Comunicación mediante interfaz SPI de 4 hilos
◆ Soporte para 262K colores
◆ Ángulo de visualización total para una mejor legibilidad
◆ Retroiluminación LED con alimentación independiente
◆ Película de blindaje electromagnético integrada para mayor inmunidad al ruido
◆ Formato compacto, fino y ligero, adecuado para dispositivos embebidos
◆ Compatible con varios productos M5Stack para sustitución de pantalla
ESPECIFICACIONES
• Pantalla
- Tipo: TFT transmisiva de 1.14"
- Resolución: 135 x 240 píxeles
- Colores: 262K
- Área activa de visualización: 14.864 x 24.912 mm
- Ángulo de visualización: Total
• Controlador e interfaz
- Controlador: ST7789V2
- Interfaz de comunicación: SPI de 4 hilos
- Especificación de la interfaz: Paso de 0.5 mm / 8 pines
• Retroiluminación
- Tipo: 1 x LED
- Alimentación de la retroiluminación: Independiente
• Alimentación
- Tensión de alimentación: 2.4 V a 3.3 V
• Condiciones de funcionamiento
- Temperatura de funcionamiento: -20 °C a 70 °C, sin condensación
• Dimensiones y peso
- Dimensiones del producto: 17.6 x 31.0 x 1.6 mm
- Peso del producto: 1.5 g
- Dimensiones del embalaje: 138.0 x 93.0 x 9.0 mm
- Peso bruto: 5.6 g
• Pinout
- Pin 1: LEDA
- Pin 2: GND
- Pin 3: RESET
- Pin 4: RS
- Pin 5: MOSI
- Pin 6: SCLK
- Pin 7: VDD
- Pin 8: CS
• Compatibilidad
- StickC-Plus Watch Kit: K016-H
- StickC-Plus2 Watch Kit: K016-H2
- StickC-Plus: K016-P
- StickC-Plus2: K016-P2
- StickT2: K016-T2
- BugC2: K033-C
- BalaC-Plus: K038-B
- T-Lite: K126
- Unit LCD: U120

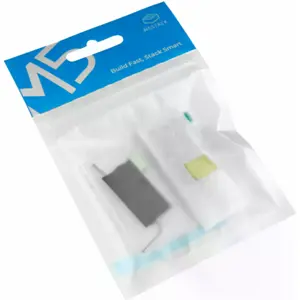

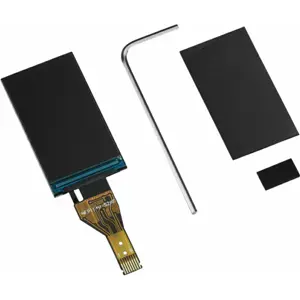

CONTENIDO DEL EMBALAJE
• 1 x Display 1.14 Inch
• 1 x Llave hexagonal en L de 1.5 mm para tornillo M2
• 1 x Espuma EVA
• 1 x Almohadilla de espuma
NOTAS
◆ Indicado para sustitución de pantalla en dispositivos M5Stack compatibles, incluidos modelos de la serie StickC y Unit LCD.
◆ Algunos problemas de visualización en dispositivos compatibles pueden estar relacionados con el firmware, la biblioteca gráfica o la versión del dispositivo, por lo que se recomienda confirmar la compatibilidad y probar la actualización de firmware antes de la sustitución física de la pantalla.
◆ En caso de pantalla negra, ausencia de actualización de la imagen o retroiluminación activa sin imagen en dispositivos compatibles, este módulo puede utilizarse como pieza de sustitución cuando se confirma una avería física de la pantalla.
◆ La interfaz utiliza conector de 8 pines con paso de 0.5 mm.
◆ La pantalla integra película de blindaje electromagnético para mayor inmunidad a las interferencias.
◆ La retroiluminación LED tiene alimentación independiente.
◆ La biblioteca indicada para uso con Arduino es M5GFX.
